PLC串口通讯的基本知识！轻松自学PLC通讯，电工必备真知识！

电力作业人员在使用PLC的时候会接触到很多的通讯协议以及通讯接口，最基本的PLC串口通讯和基本的通讯接口你都了解吗？

1，什么是串口通讯？

串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB混淆）。大多数计算机包含两个基于RS232的串口。串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS- 232口。同时，串口通信协议也可以用于获取远程采集设备的数据。

2，串口通讯的使用

串口通讯使用3根线完成：（1）地线，（2）发送，（3）接收。由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。其他线用于握手，但是不是必须的。

串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。对于两个进行通行的端口，这些参数必须匹配：

a，波特率 ：这是一个衡量通信速度的参数。它表示每秒钟传送的bit的个数。例如300波特表示每秒钟发送300个bit。当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。这意味着串口通信在数据线上的采样率为4800Hz。通常电话线的波特率为14400，28800和36600。波特率可以远远大于这些值，但是波特率和距离成反比。高波特率常常用于放置的很近的仪器间的通讯。

b，数据位 ：这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、

7和8位。如何设置取决于你想传送的信息。比如，标准的ASCII码是0～127（7位）。扩展的ASCII码是0～255（8位）。如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

c，停止位 ：用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

d，奇偶校验位 ：在串口通信中一种简单的检错方式。有四种检错方式：偶、奇、高和低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位位1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或传输和接受的数据不同步。

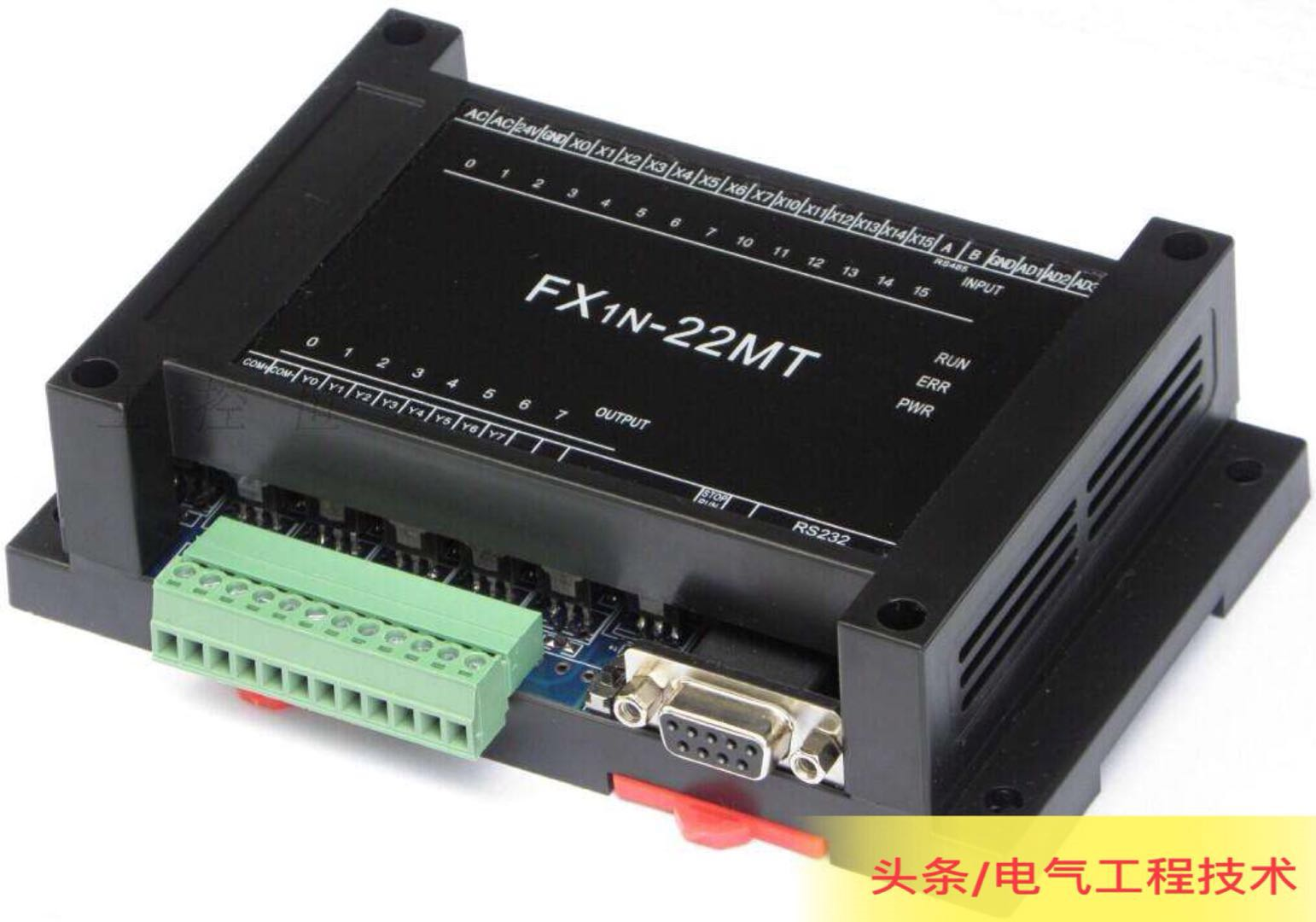

3，常用PLC基本接口

a,什么是RS-232？

RS-232 （ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。

RS-232只限于PC串口和设备间点对点的通信。RS- 232串口通信最远距离是50英尺。

b,什么是RS-422？

RS -422（EIA RS-422-A Standard）是Apple的Macintosh计算机的串口连接标准。

RS-422使用差分信号，RS-232使用非平衡参考地的信号。差分传输使用两根线发送和接收信号，对比RS-232，它能更好的抗噪声和有更远的传输距离。在工业环境中更好的抗噪性和更远的传输距离是一个很大的优点。

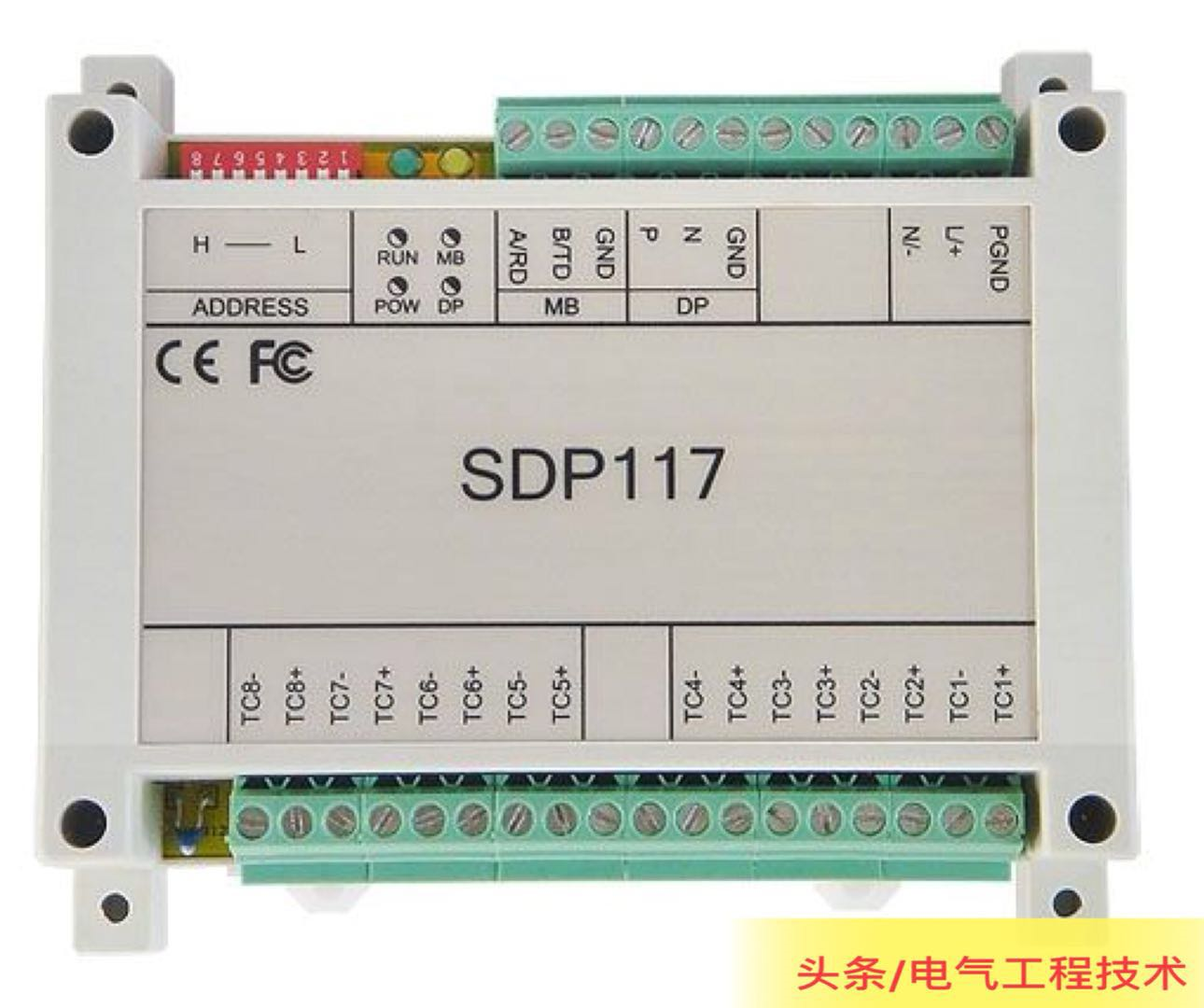

c,，什么是RS-485？

RS -485（EIA-485标准）是RS-422的改进，因为它增加了设备的个数，从10个增加到32个，同时定义了在最大设备个数情况下的电气特性，以保证足够的信号电压。有了多个设备的能力，你可以使用一个单个RS-422口建立设备网络。出色抗噪和多设备能力，在工业应用中建立连向PC机的分布式设备网络、其他数据收集控制器、HMI或者其他操作时，串行连接会选择RS-485。

RS-485是RS-422的超集，因此所有的RS-422设备可以被RS-485控制。RS-485可以用超过4000英尺的线进行串行通行。

干货｜详解 PLC 串口通讯原理

EEWORLD

电子资讯 犀利解读

技术干货 每日更新

PLC串口通信原理

PLC各型主机均内建2个通信接口的标准配置，即一个RS232和一个RS485通信接口，其RS232接口主要用于上下载程序或用来与上位机、触摸屏通信，而RS485接口主要用于组建使用RS485协议的网络，实现通信控制。

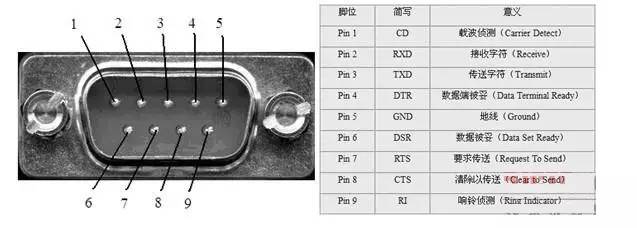

1．RS232接口RS232-C接口连接器一般使用型号为DB-9的9芯插头座，只需3条接口线，即"发送数据"、"接收数据"和"信号地"即可传输数据，其9个引脚的定义如图11-3所示。

图11-3 RS232-C接口连接器定义

在RS232的规范中，电压值在+3V~+15V（一般使用+6V）称为"0"或"ON"。电压在-3V~-15V（一般使用-6V）称为"1"或"OFF"；计算机上的RS232"高电位"约为9V，而"低电位"则约为-9V。

RS232为全双工工作模式，其信号的电压是参考地线而得到的，可以同时进行数据的传送和接收。在实际应用中采用RS232接口，信号的传输距离可以达到15m。不过RS232只具有单站功能，即一对一通信。

2．RS485接口RS485采用正负两根信号线作为传输线路。两线间的电压差为+2V~6V表示逻辑"1"：两线间的电压差为-2V~6V表示逻辑"0"。

RS485为半双工工作模式，其信号由正负两条线路信号准位相减而得，是差分输入方式，抗共模干扰能力强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。RS485具有多站能力，即一对多的主从通信。

在串行通信中，数据通常是在两个站之间传送，按照数据在通信线路上的传送方向可分为3种基本的传送方式：单工、半双工和全双工，如图11-4所示。

图11-4 单工、半双工和全双工通信

单工通信使用一根导线，信号的传送方和接收方有明确的方向性。也就是说，通信只在一个方向上进行。

若使用同一根传输线既作为接收线路又作为发送线路，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式称为半双工。采用半双工方式时，通信系统每一端的发送器和接收器，通过收发开关分时转接到通信线上，进行方向的切换。

当数据的发送和接收，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工。在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传输。全双工方式无须进行方向的切换。

串行通信可分为两种类型，一种是同步通信，另一种是异步通信。采用同步通信时，将所有字符组成一个组，这样，字符可以一个接一个地传输，但是，在每组信息的开始要加上同步字符，在没有信息要传输时，填上空字符，因为同步传输不允许有空隙。采用异步通信时，两个字符之间的传输间隔是任意的，所以，每个字符的前后都要用一些数据位来作为分隔位。比较起来，在传输率相同时，同步通信方式下的信息有效率要比异步方式高，因为同步方式的非数据信息比例比较小。但是，从另一方面看，同步方式要求进行信息传输的双方必须用同一个时钟进行协调，正是这个时钟确定了同步串行传输过程中每一个信息位的位置。这样一来，如果采用同步方式，那么，在传输数据的同时，还必须传输时钟信号。而在异步方式下，接收方的时钟频率和发送方的时钟频率不必完全一样，而只要比较相近，即不超过一定的允许范围就行了。在数据传输中，较为广泛采用的是异步通信，异步通信的标准数据格式如图11-5所示。

图11-5 异步通信数据格式

从图11-5所列格式可以看出，异步通信的特点是一个字符一个字符地传输，并且每个字符的传送总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。每一次有一个起始位，紧接着是5~8个的数据位，再后为校验位，可以是奇检验，也可以是偶校验，也可不设置，最后是1比特，或1比特半，或2比特的停止位，停止位后面是不定长度的空闲位。停止位和空闲位都规定为高电平，这样就保证起始位开始处一定有一个下降沿，以此标识开始传送数据。
