S7-1200PLC控制信号灯闪烁的两种方法

在很多工业场合中，经常用LED按一定的频率闪烁来实现信号指示功能，例如红灯闪烁表示报警，黄灯闪烁表示设备处于准备状态等。如何实现LED灯的闪烁效果呢？通常使用以下两种方法：

例题：Q0.0外接一个LED发光二极管作为信号指示灯，要求PLC系统上电后LED灯以1Hz频率闪烁。

方法一：两个定时器交替工作产生脉冲信号，程序如下图所示

方法二：使用系统时钟脉冲存储器直接产生脉冲信号

在S7-1200PLC程序中除了使用两个定时器来产生脉冲信号，还可以应用PLC的系统和时钟存储器来产生特定频率的脉冲信号。时钟存储器的设置和使用步骤如下：

（1）在博图项目文件中双击“设备和网络”；

（2）鼠标双击PLC的CPU图标，下方将弹出该PLC的属性窗口；

（3）在属性窗口左侧目录中双击“系统和时钟存储器”选项；

（4）勾选启用时钟存储器字节将其激活；

（5）如下图所示可以看到PLC中支持几种特定频率的时钟存储器，我们需要选用的是1Hz的始终存储器，其默认地址为M0.5。

(6)在程序中只需调用该存储器就可以产生1Hz的脉冲信号，编程PLC程序如下图所示

这种方式的优点是程序结构简单，使用方便。缺点是产生的时钟脉冲频率是固定的。

专业讲解PLC案例：两种编程法实现两灯交替闪烁，电气必备

今天给大家说一个西门子案例——西门子S7-200SMART PLC怎么实现两灯交替闪烁

我们先来看看这个案例的具体要求：

使用定时器Q0.0和Q0.1，当按下启动按钮时Q0.0亮，1秒后Q0.0灭，同时Q0.1亮，再过两秒后Q0.1灭。以此循环，直到按下停止按钮，Q0.0和Q0.1全灭

首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化

时序图就是表示地址或变量根据时间的变化而变化的图形

整个占用的时间为3秒，需要用到100毫秒定时器

设：定时器的当前值为X，0≦X﹤10的时候，Q0.0亮；当10≦X﹤30时，Q0.1亮。

接下来就是循环的问题，循环就是用最后一个状态作为第一个状态的启动条件。

定时器PT值为3秒（数值计作30），使用TNO接通延时定时器，当当前值=设定值，状态输出为1时，即定时器状态位T37=1时，就去复位定时器，再从0开始，这个就是自复位，就是自己复位自己，到了3秒就从0开始。

最后梳理下编写程序的思路：

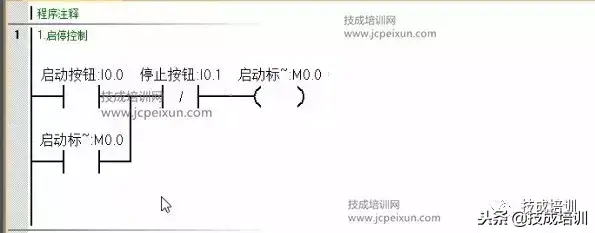

1、 启停控制——输出启动标志位，输出为1，并保持（自锁）

2、 定时器控制——用启动标志位去接通定时器，让其工作

3、 比较——0-1秒Q0.0输出，1-3秒Q0.1输出

于是程序如图：

此外还有第二种方法哦，会使用到震荡电路（闪烁电路）以及两个定时器交替控制，一个控制接通时间，一个控制断开时间，一起来看看。

看完这段程序，建议大家还是自己动手 操作一遍，效果会更好！
