plc常开常闭触点

在plc程序中，如果引用了常开触点，那么当对应的I/O外部信号接通时候，常开就有效。常闭正好相反。

有常开就有常闭 ，按钮开关都是一个开关内有两组开关的，一组常开一组常闭,也就是说有4个接线端子。

常开触点：就是在线圈通电时处于闭合状态，在线圈断电时处于断开状态。

常闭触点：就是在线圈断电时处于闭合状态，在线圈通电时处于断开状态。

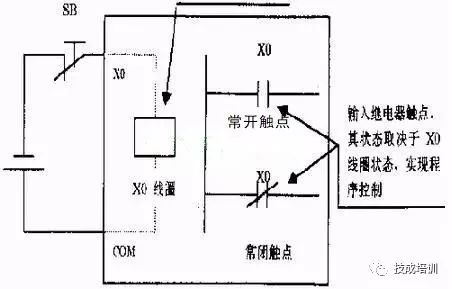

PLC输入信号采集示意图

图片中，输入设备选用的是按钮SB0的常闭触点，输入继电器X0的线圈状态取决于SB0的状态。

该按钮未按下时，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作，即常开触点接通，常闭触点断开；若按下该按钮，则输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均恢复常态。

如果输入继电器连接的输入设备是按钮SB0的常开触点，则情况恰好相反：在该按钮未按下时，输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均不动作；若按下该按钮，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作。

PLC常闭触点

一、常闭触点的原理

常闭触点的激活取决于相关操作数的信号状态，当操作数的信号状态为“1”时，常闭触点将打开，同时该指令输出的信号状态复位为“0”。

当操作数的信号状态为“0”时，不会启用常闭触点，同时将该输入的信号状态传输到输出。

两个或多个常闭触点串联时，将逐位进行“与”运算，串联时，所有触点都闭合后才产生信号流。

常闭触点并联时，将进行“或”运算，并联时，有一个触点闭合就会产生信号流。

二、常闭触点的调用

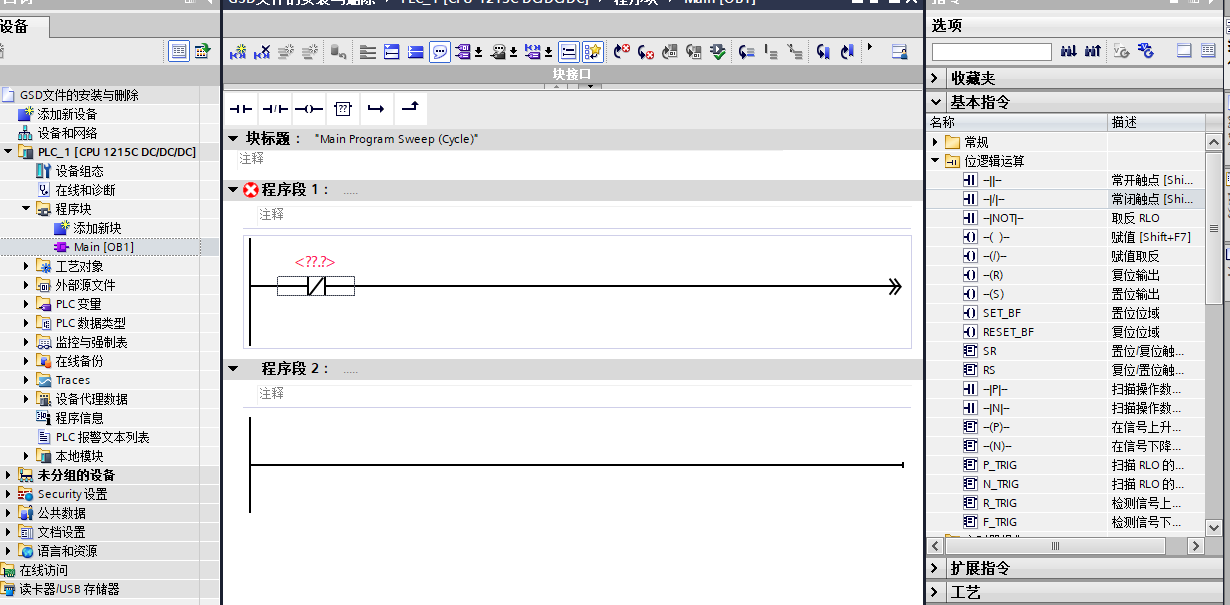

从右侧“指令”选项卡中，打开“基本指令”-“位逻辑运算”找到常闭触点，按住鼠标左键将常开触点拖拽到程序块中，或者双击该指令，如下图所示。

三、示例

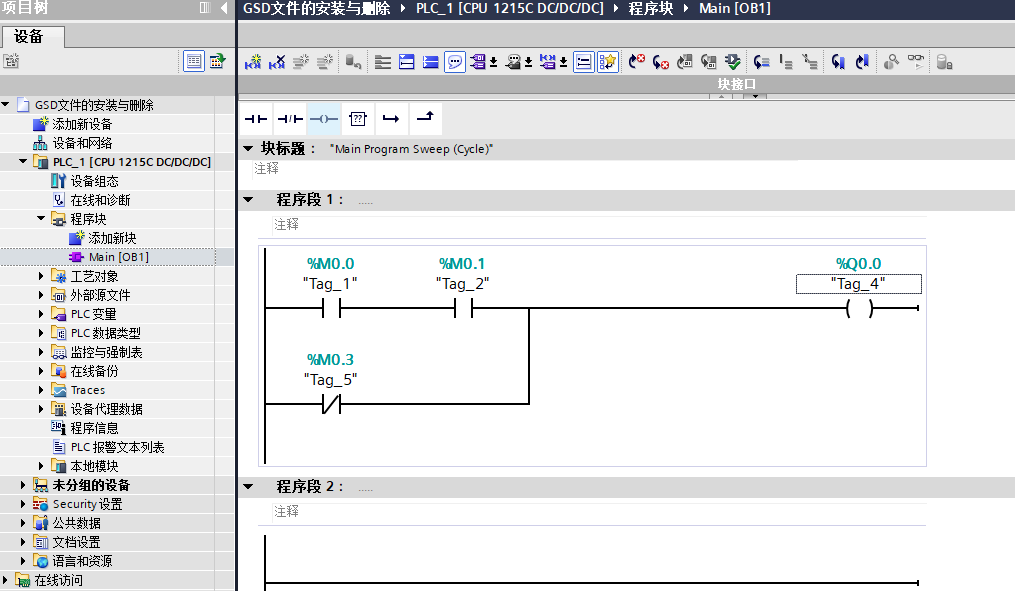

图中的程序代码表示，如果满足一下任一条件，将置位Q0.0：

（1）M0.0和M0.1的信号状态同时为“1”；

（2）M0.2的信号状态为“0”。
