西门子PLC多种通讯协议和连接方式，免费送给大家，不要太感动啦

西门子S7-200PLC如何和Wincc通讯

（1）PC/PPI电缆+PC ACCESS，通过OPC通道连接；

（2）CP5611/CP5512卡+PC ACCESS，通过OPC通道连接；

（3）EM241+调制解调器+PC ACCESS，通过OPC通道连接；

（4）EM277作为从站+SIMATIC NET,通过OPC通道连接；

（5）EM277作为从站+WINAC,通过MPI通道连接；

（6）编写CPU22X的自由口协议（VB、C++、DELPHI等），通过OPC通道连接；

（7）PC/MPI电缆(USB接口)+PC ACCESS，通过OPC通道连接；

西门子s7-200PLC通过PC/PPI电缆的编程通信

通过PC/PPI电缆的编程通信是最为常见的S7-200编程方式，很多人也在此遇到问题。

影响通信的因素很多，要顺利通信首先需要注意：

检查Micro/WIN和Windows操作系统的版本兼容性

未经西门子版本兼容测试的往往有通信问题。

使用西门子的原装PC/PPI电缆

包括用于连接PC机RS232串口的RS232/PPI电缆，和连接USB口的USB/PPI电缆。

S7-200/300/400与第三方DCS的modbus通讯

问题：有个项目，现有一个s7-200（CPU为224，只有一个通讯接口且已被占用），

一个S7-200（CPU为226，两个通讯端口，PORT0空闲，PORT1占用），另外一个S7-300的CPU为315-2PN/DP（两个以太网口未用），还有一套S7-400H系统（CPU为414-7H）。

现在想与第三方DCS进行modbus通讯，请问是否需要增加什么硬件和通讯线？另外如何写发送数据的程序？

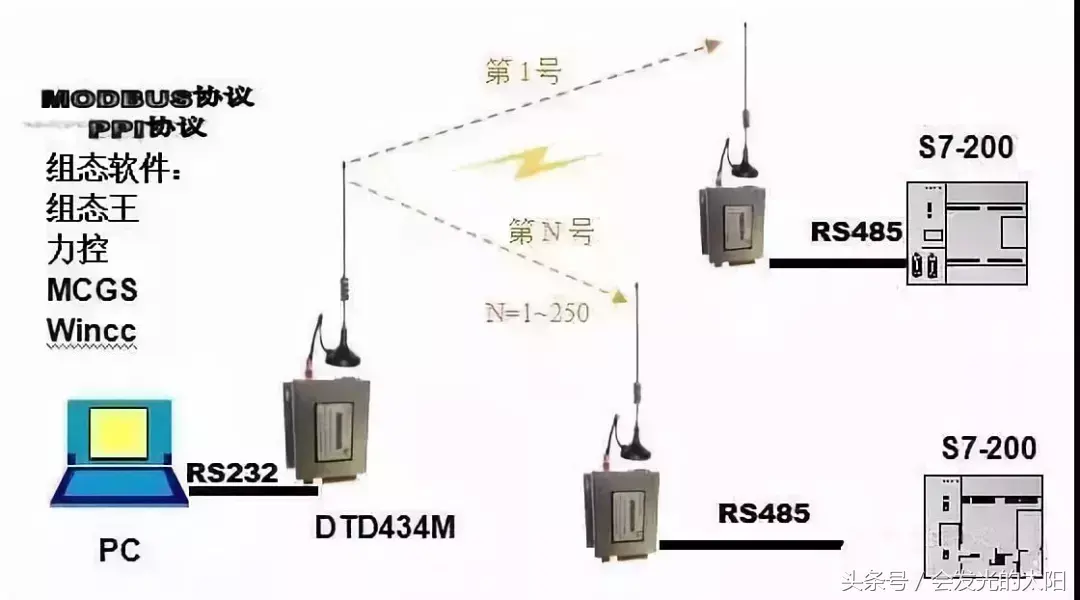

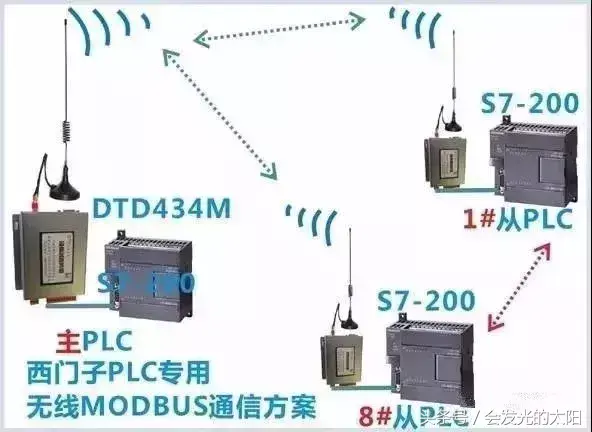

两台西门子PLC之间的MODBUS无线通信

在工业现场可能会遇到这样的情况，分布在不同地方（车间、控制室场所等）的PLC之间需要进行远程相互控制，通常是采用RS485总线，通过MODBUS协议完成此功能。

如果现场布线不方便的话，也可以采用无线方式进行通信。这里以达泰DTD433M无线模组和西门子S7_200为例进行说明。

S7-200与仪表通讯

有个称重显示仪端口只支持RS232C（RXD,TXD,GND），和RS422(+IN,-IN,+OUT,-OUT)。

请问可以和S7-200直接通讯吗，不用中间转换器，可以用自由口通讯和表连吗？自由口底层是485,232都行么？

答：内部电路决定200PLC的串口只支持基于485的通讯，不能支持232.

6. S7-200与施耐德twido控制器MODBUS通讯

7. wincc与S7-200PLC通过PPI协议通讯

8. PLC实现与WINCC组态软件的MPI通讯的方法

9. S7-200的PPI口与S7-300的MPI口通信用的什么协议？

10. 如何设置PC/PPI电缆的DCE(本地)和DTE(远程)模式

11. PPi实现两台plc通讯例程

12. 西门子S7-200PLC与PC ACCESS的通信

13. VB与西门子S7-200PLC PPI协议通讯

14. S7-300如何通过GSD文件实现PROFIBUS DP主从通讯

15. 西门子s7-200PLC和s7-300PLC通常用几种连接方式

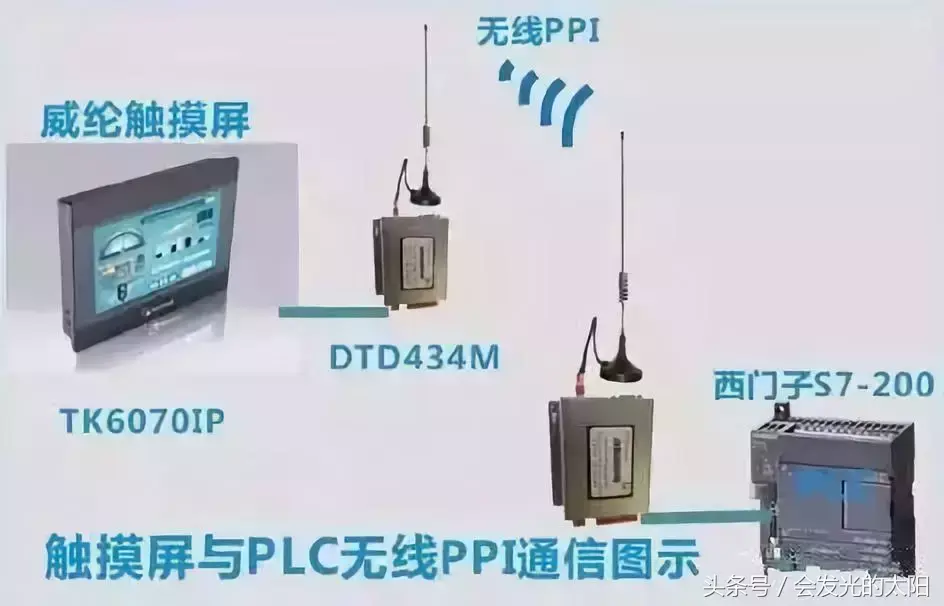

16. PLC和多种触摸屏连接等等。

PLC多种通讯协议和连接方式资料整理，项目开发必备！
