三菱条件跳转指令（CJ）应用实例及注意事项

条件跳转指令

条件跳转指令CJ，主要用于较复杂的程序的设计，该指令可以用来优化程序结构，增强程序功能。跳转指令可以使PLC编程的灵活性大大提高，使PLC可根据不同条件的判断，选择执行不同的程序步。

指令说明

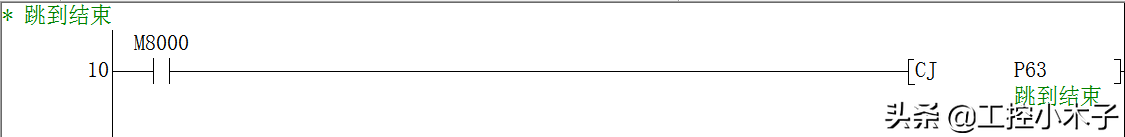

1,FX 2N系列的PLC的Pn范围为P0-P127.由于P63为跳到END，因此不能作为指针号。

2.用于跳过顺序控制的某一部分，以减少扫描时间，若条件满足，则程序跳转指针标号Pn处执行，若条件不满足，则按照顺序执行。

3.处于被跳过的程序段中的输出继电器，辅助继电器，状态元件等，由于该段程序不在执行，即使涉及工作条件发生变化，它们仍然保持跳转发生前的工作状态。

4.一个指针标号只能使用一次，多条跳转指令可以使用同一标号，跳转条件若为M8000,则称为元件跳转。

实例

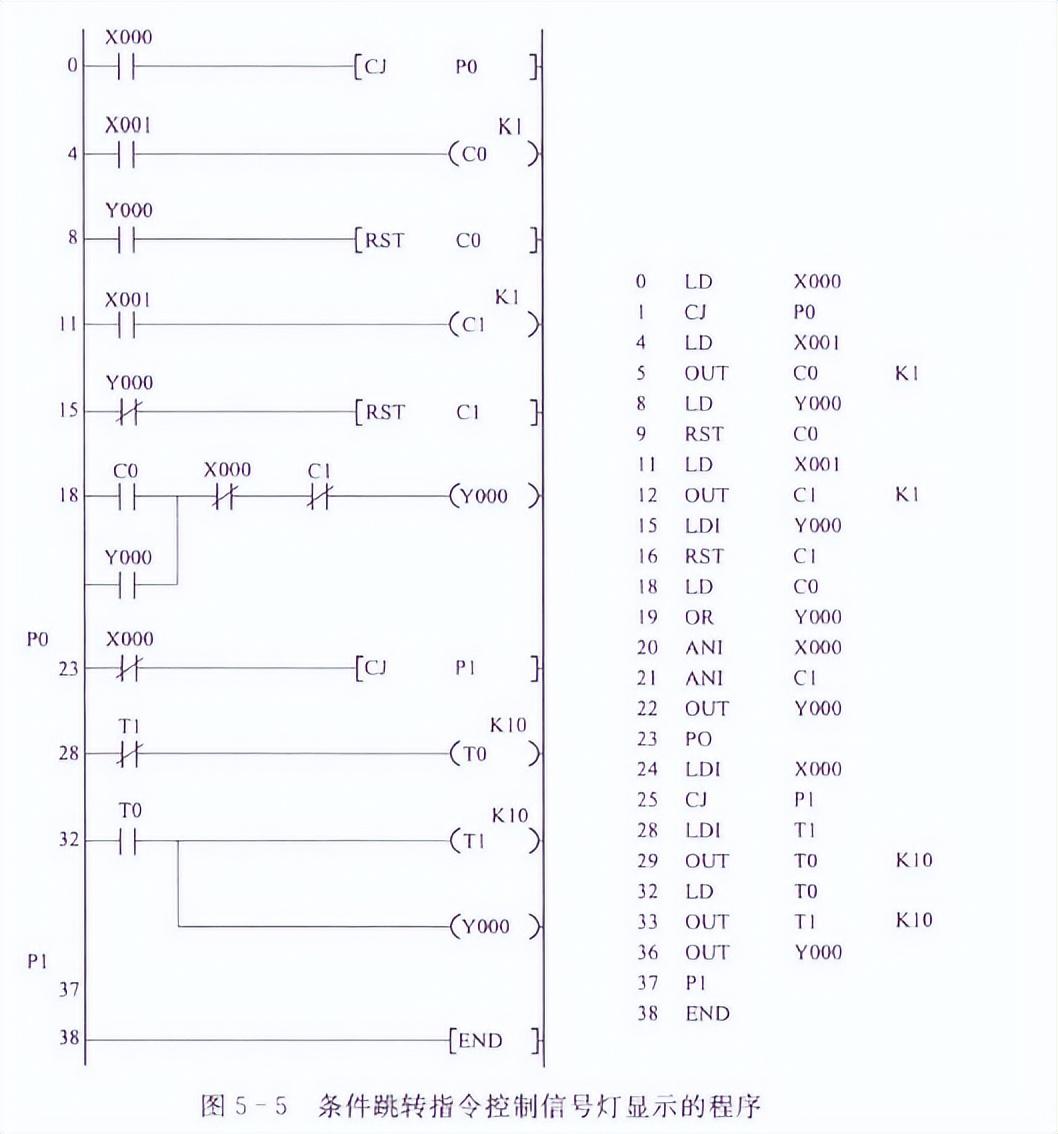

使用条件跳转指令控制1个与Y00连接的信号灯HL显示。要求①能实现自动与手动控制的切换，切换按钮与X00连接，若X00为OFF则为手动操作，若X00为ON则切换到自动运行。

②手动控制时，能用一个与X01连接的按钮实现HL的亮，灭控制。③自动运行时，HL能每间隔1S交替闪烁。

三菱PLC程序分享_2 「利用CJ跳转指令切换手动和自动程序」

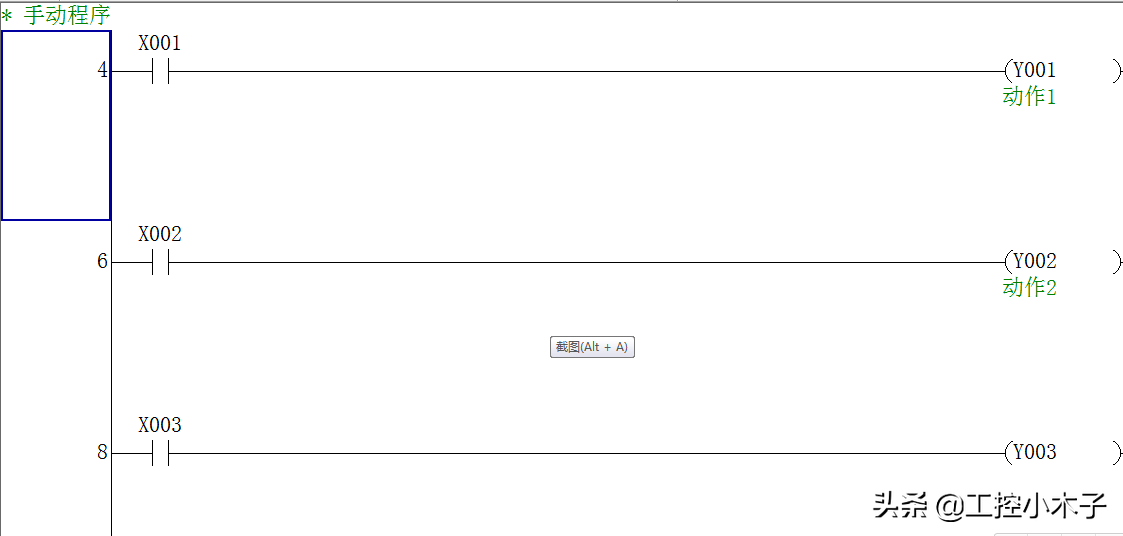

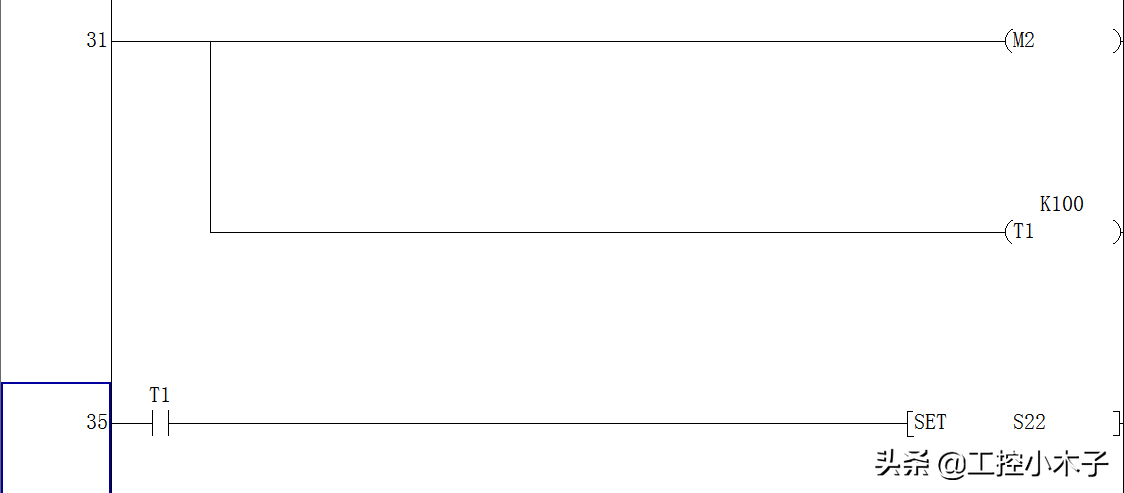

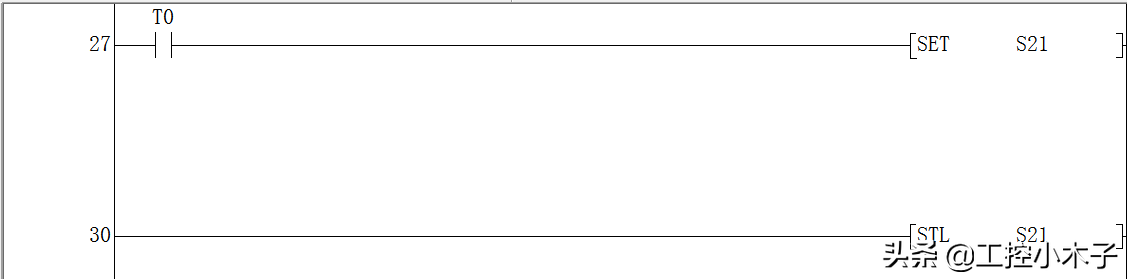

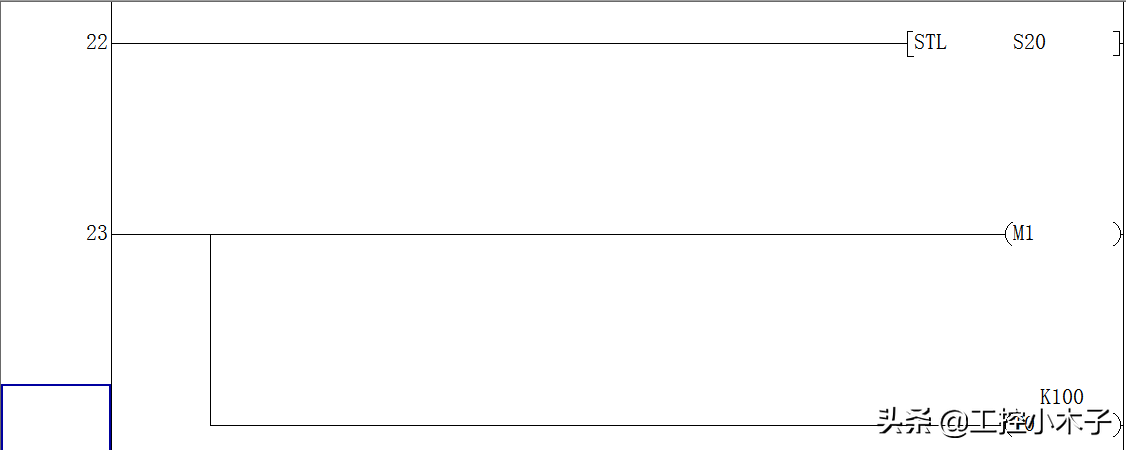

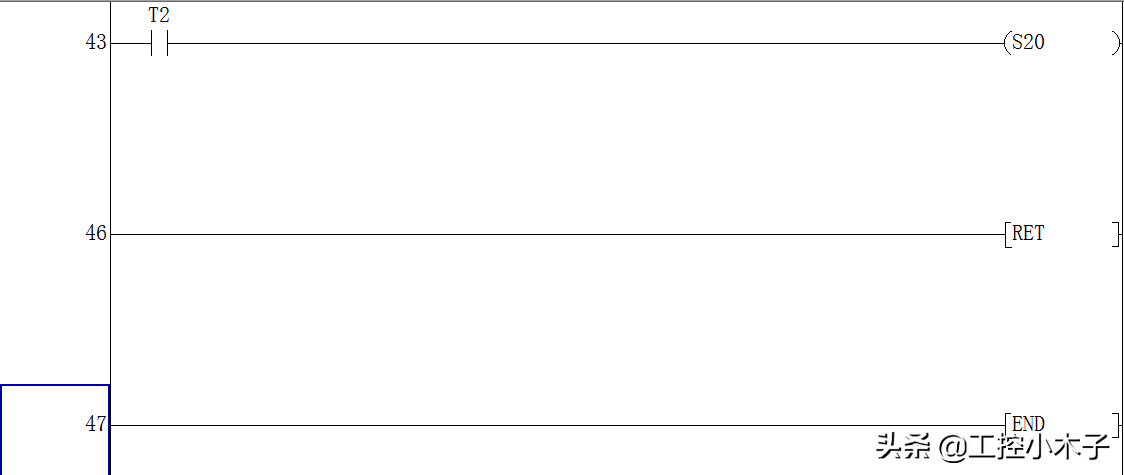

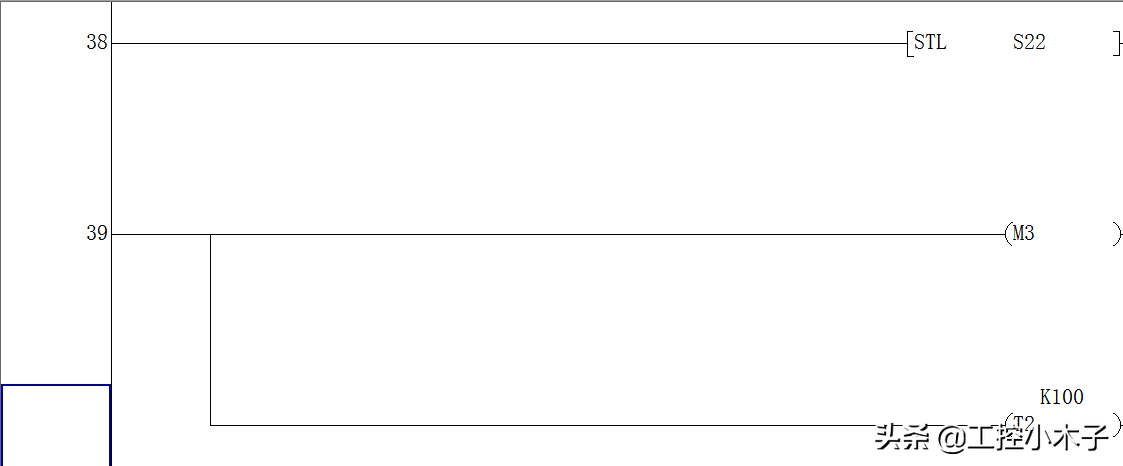

上次我们分享了利用主控指令来切换手动和自动程序，这次还是三菱FX PLC，不过是利用CJ跳转指令来切换手动和自动操作程序。

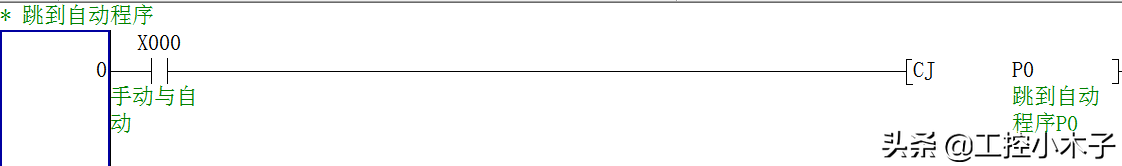

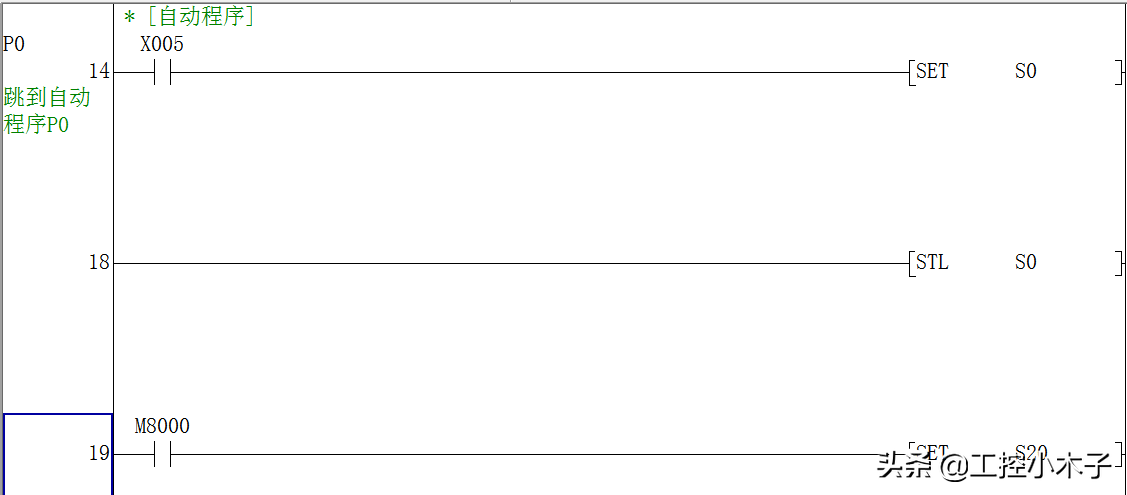

按钮X0用于执行跳转指令
