光电开关在生活中的使用越来越广泛，它是一种传感器，是光电接近开关的简称，它的原理是将发射端和接收端之间光的强弱变化转化为电流的变化，从而达到探测的目的。

那么安装的时候，光电开关的接线复杂吗？相信这是许多学习电气及PLC控制的人都想了解的。今天就向大家介绍光电开关接线图，连接的方式也会略有不同，这会对安装有不小的帮助。

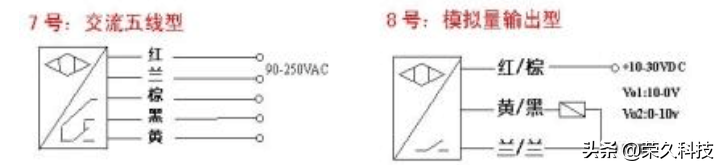

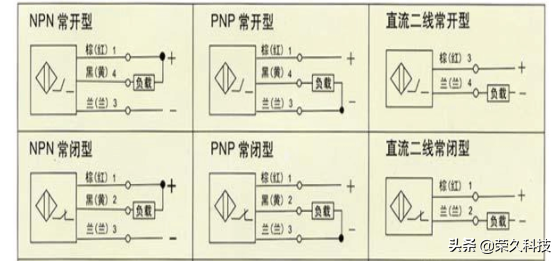

1）接近开关有两线制和三线制之区别， 三线制接近开关又分为 NPN 型和 PNP 型，它们的接线是不同的。请见下图所示：

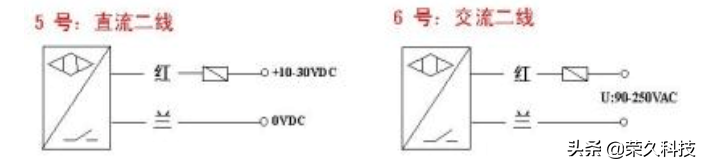

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

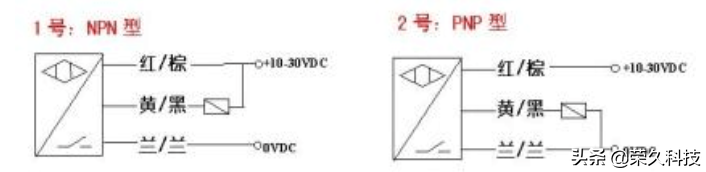

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源 0V 端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于 NPN 型接近开关，应接到电源正端；对于 PNP 型接近开关，则应接到电源 0V 端。

4）接近开关的负载可以是信号灯、 继电器线圈或可编程控制器 PLC 的数字量输入模块。

5）需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。 PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源 0V，电流从输入模块流出 （日本模式），此时， 一定要选用 NPN 型接近开关； 另一类的公共输入端为电源正端， 电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用 PNP 型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过， 选用时应予考虑。 三线制接近开关虽多了一根线， 但不受剩余电流之类不利因素的困扰，工作更为可靠。

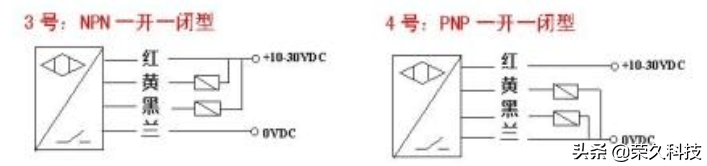

7）有的厂商将接近开关的 “常开 ”和“常闭 ”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

关于光电开关的接线知识就分享到这了。

以上，欢迎动动手分享及收藏！

系列3——光电开关与PLC之间的接线

大家好，在11月9号我给大家分享了接近开关的接线，今天我们将分享一下光电开关的接线。

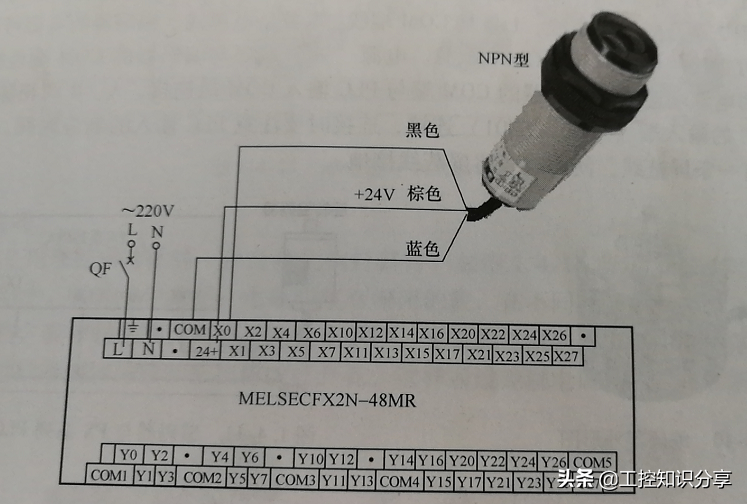

光电开关是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无， 其物体不限于金属， 对所有能反射光线的物体均可检测。光电开关与PLC接线和接近开关与PLC接线相同，NPN型三线开关引出的3根线， 棕色线接PLC传感器输出电源+24V端子， 蓝色线接PLC传感器输出电源负极端子COM， 黑色线为控制信号线， 接PLC输人端子x（图中为X0）。

光电开关与PLC之间的接线图

今天就给大家分享到这，喜欢的朋友可以点赞、关注和转发，感谢你的支持。
