「技术分享-显控在医疗机械的应用」自动加药控制应用案例

一 系统概述

中央空调冷却水系统受环境影响，PH值偏低，最低在4左右，为了更好调节PH值，安装自动加药系统。用显控PLC控制3台计量泵运行和1个排污阀开启；同时接收液位开关信号，低液位报警时，自动模式下停止相应的计量泵工作。排污阀受电导率反馈信号到PLC控制打开。

系统构成：PLC采用FGs-16MT-A，模块4AI2AO读取现场PH值和温度反馈，触摸屏采用SK-070FE。

二 系统框图

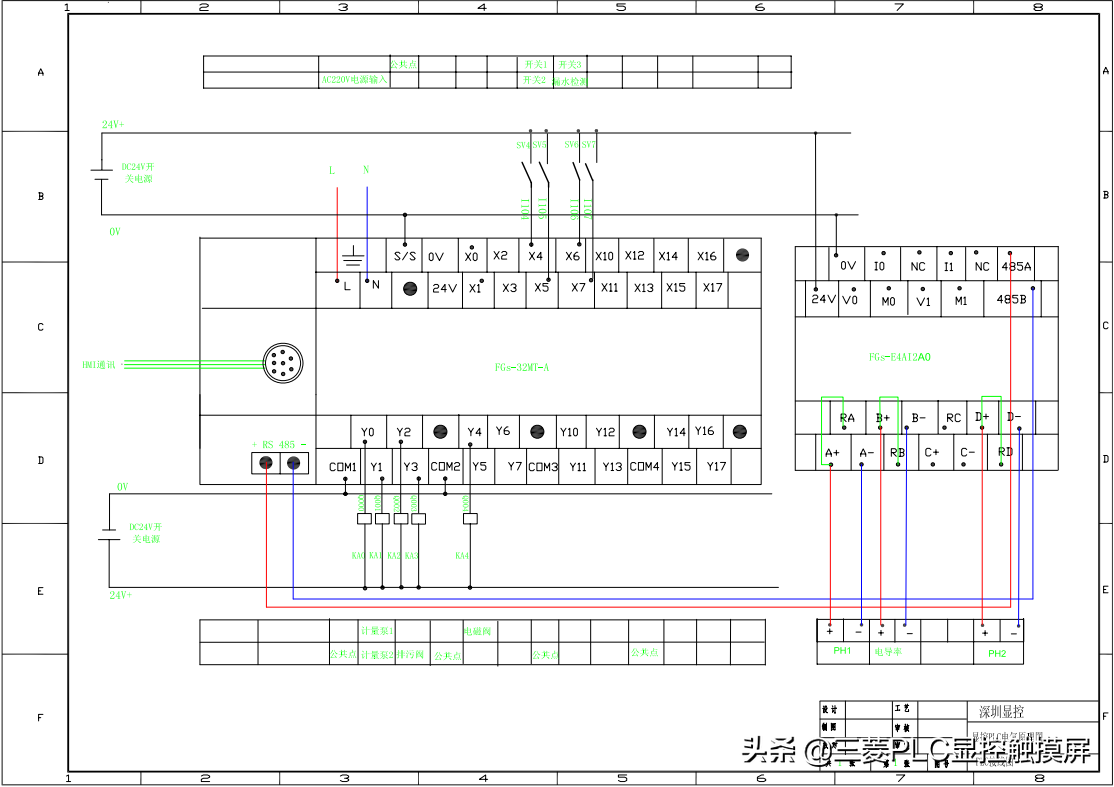

PLC接线图：

三 系统配置

1．系统电源：整机采用AC220V电源；

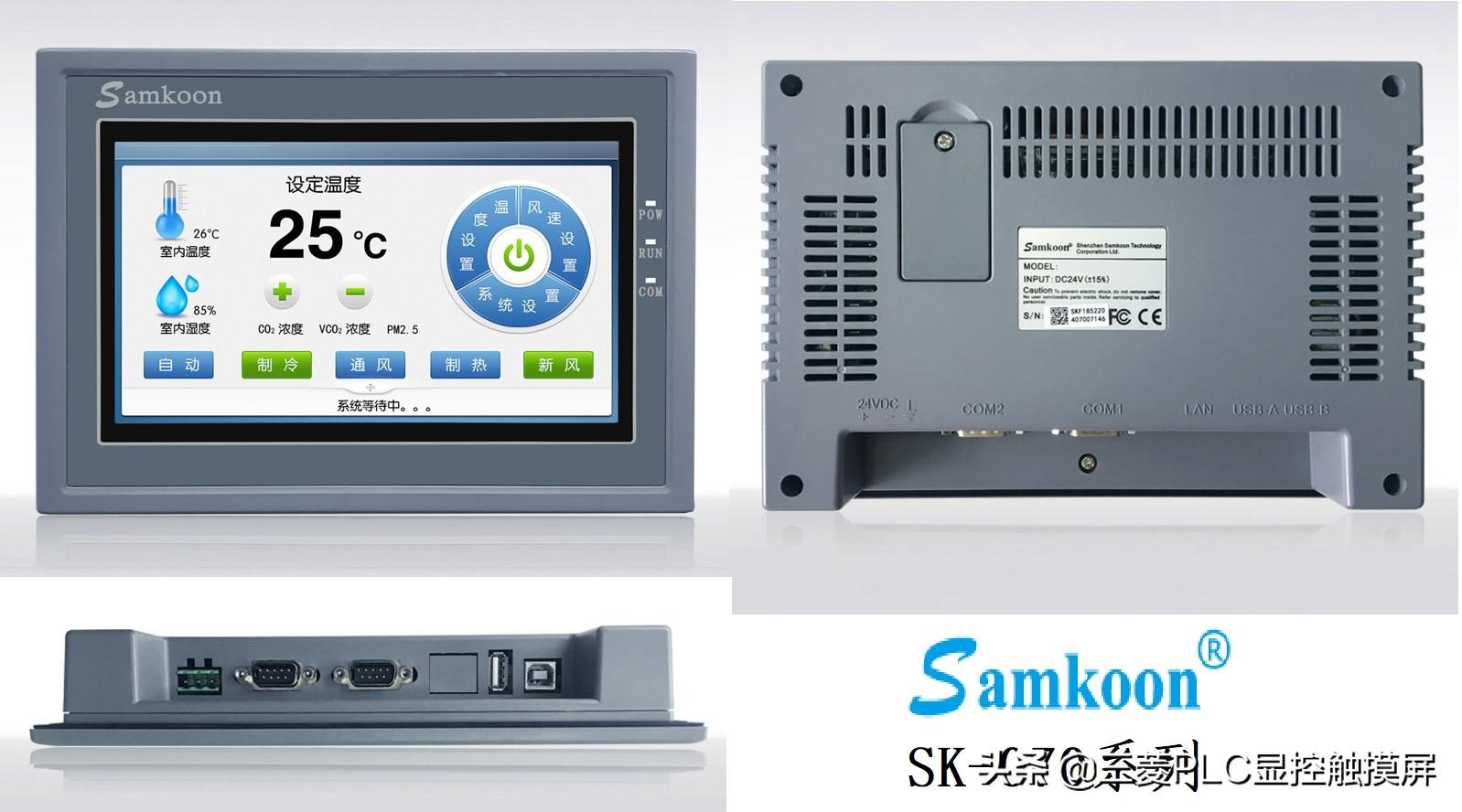

2．触摸屏：SK-070FE；

3．PLC：FGs-16MT-A；

4．模拟量输入模块：4AI2AO，接入2路PH值和温度；

5．数字量：4路输入，5路继电器输出；

6．IO分配表：

X4

液位开关1（对应1号计量泵），低液位时断开信号反馈到PLC。

X5

液位开关2（对应2号计量泵），低液位时断开信号反馈到PLC。

X6

液位开关3（对应3号计量泵），低液位时断开信号反馈到PLC。

X7

漏水检测器，报警时接通信号反馈到PLC。

Y0

计量泵1控制输出

Y1

计量泵2控制输出

Y2

计量泵3控制输出

Y3

排污阀控制输出

Y4

1号塔电磁阀输出

AI01

1号塔PH探头

AI02

1号塔电导率探头

AI03

1号塔温度补偿探头

AI04

2号塔PH探头

四 工艺说明

计量泵1运行条件 ：首先检测液位1（X4， 在接通状态）和漏水检测开关（X7）没有接通，其次读取1号塔PH探头或2号塔PH探头其中之一的PH值低于设定值（可设置8-10范围内，停止区0.5），计量泵1运行。如果1号塔PH值恢复到停止区或运行时间达到设置值，接通输出关闭1号冷却塔电磁阀。2号塔PH值恢复到停止区及时间达到设置值时，关阀计量泵1，断电打开1号冷却塔电磁阀。

计量泵2/3运行条件 ：首先检测液位2/3（X5/X6，在接通状态）和漏水检测开关（X7）没有接通，其次根据每周（星期一至星期日可选）定时加药（几点几分可选），加药量（计量泵运行时间为60分钟，30分钟，15分钟可选）执行动作。

排污阀运行条件 ：检测到电导率探头读取的值大于设定值（在2300-3500可选，停止区根据时间15分钟和5分钟可选 ），排污阀开关信号（Y3）接通，排污阀开启。

电磁阀输出条件 ：当计量泵1运行条件下，1号冷却塔PH值达到停止区或达到运行时间后通电输出关闭。当计量泵1停止时电磁阀无输出。

五 HMI操作画面

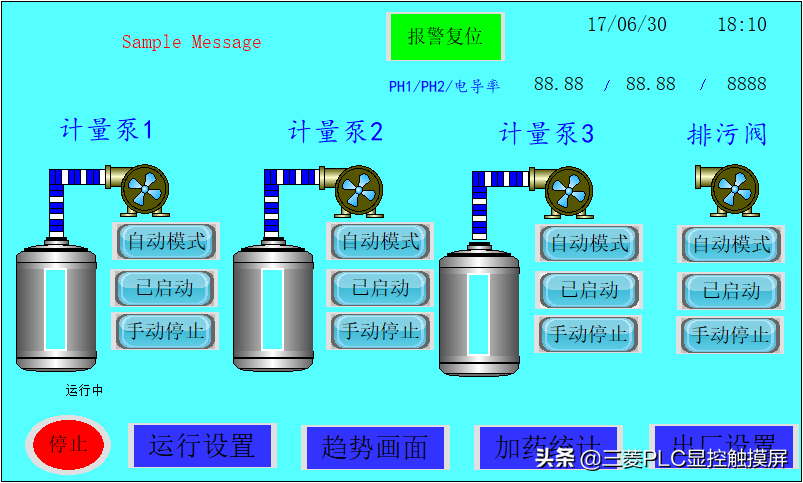

主画面：

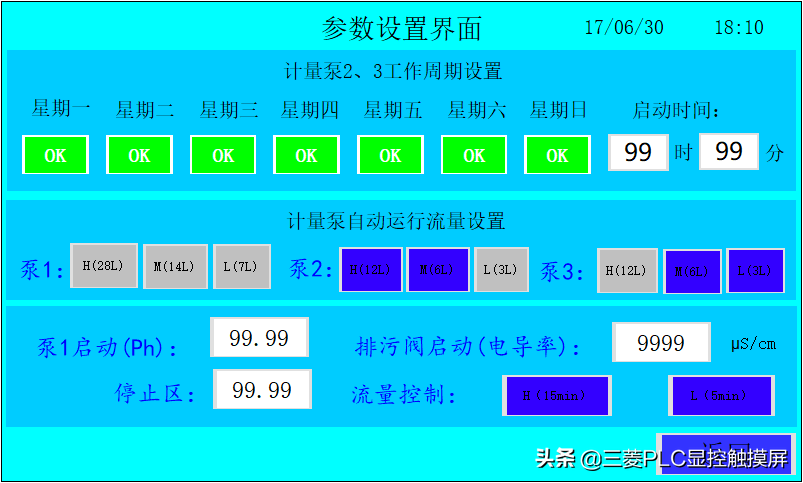

参数设置：

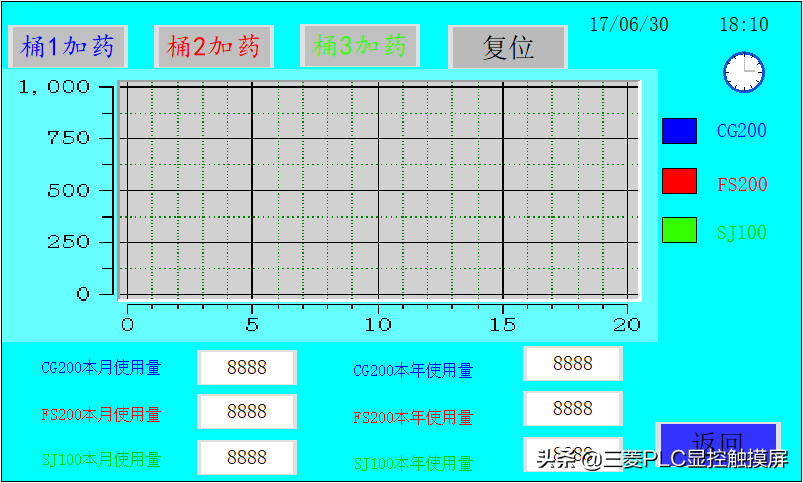

加药画面：

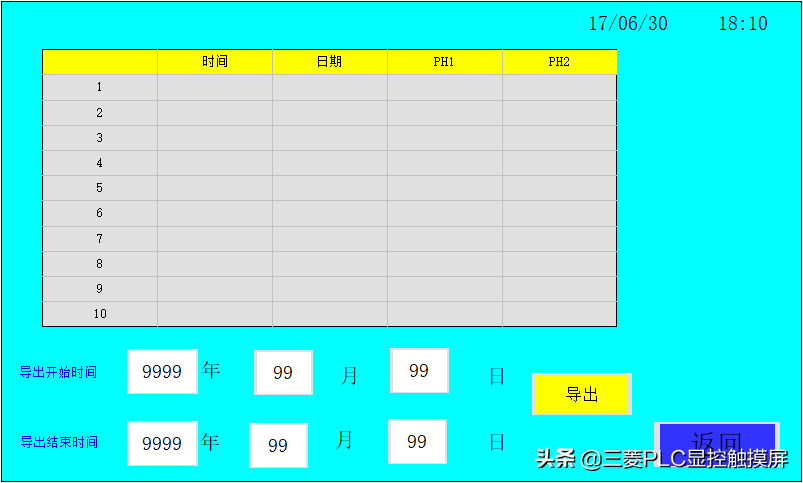

历史趋势图：

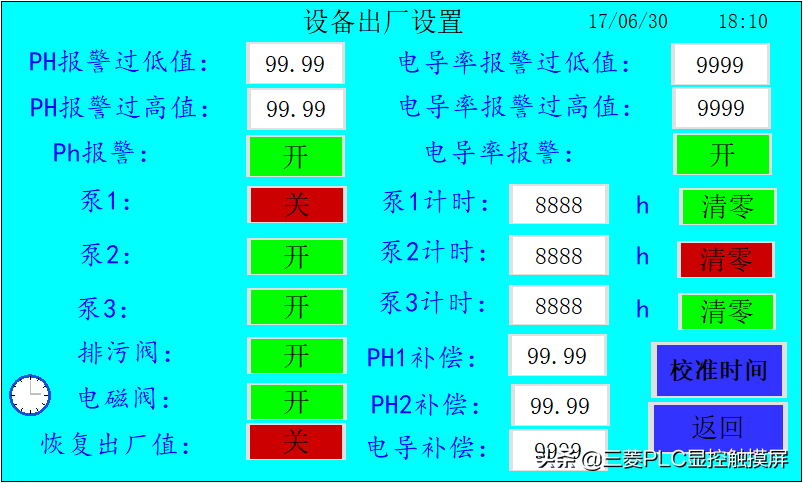

出厂设置：

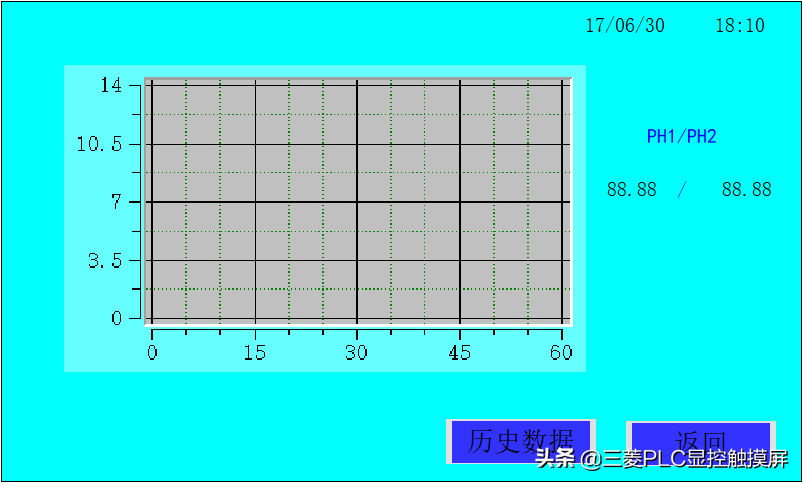

实时趋势图：

更多参数和技术，欢迎留言私信。

显控SK触摸屏--程序上载功能加密，密码要牢记，无法破解，收藏版

显控SK触摸屏，程序上载功能如何加密，程序可以上载，但上载时需要输入密码

双击触摸屏参数设置：

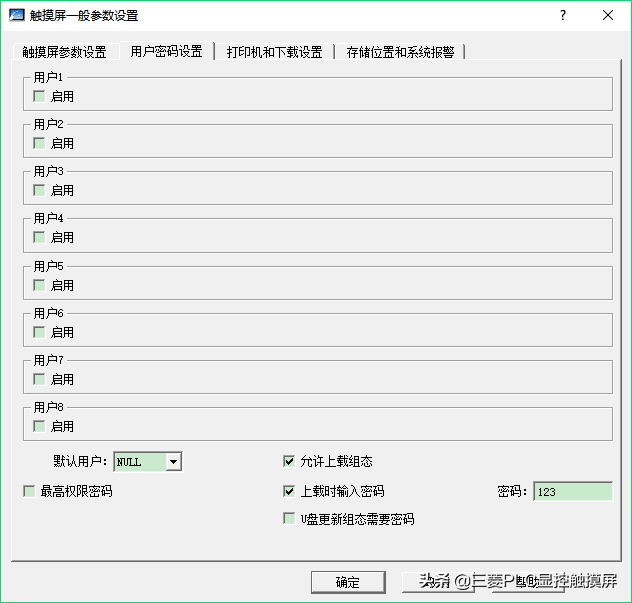

在弹出的界面中，切换到“用户密码设置”选项卡下：

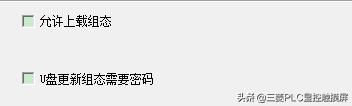

1)不勾选允许上载：组态没法上载；

此情况下请妥善保管程序，丢失后没办法从HMI中得到！

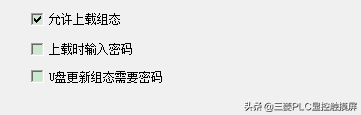

2) 只勾选“允许上载组态”：任何用户都可以上载程序；

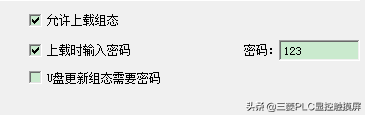

3) 同时勾选“允许上载组态”和“上载时输入密码”：程序可以上载，但上载时需要输入密码；

此情况下，请牢记密码，如果密码丢失，程序将无法上载，也没有破解的办法！

专注工控，正品三菱，显控触摸屏，更多技术或者选型采购需求，欢迎私信广州耀帆刘工或者留言。

好用，记得关注，转发，您的举手之劳将是我不断更新的动力，谢谢。
