基于RS485232的信捷XD3 PLC如何进行程序远程上下载与调试？

准备工作

一台可联网操作的电脑一台单网口的远程透传网关及博达远程透传配置工具网线一条，用于实现网络连接及连接PLC一台信捷XD3 PLC及其编程软件一根232转换线、232转换头及连接线一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

第一步 接线步骤

将网关通电，用网线将网关和电脑进行连接；以下分别为485/232接线方式：1）使用连接线通过485口连接，A接网关上的A，B接网关上的B即可

2）将232转换头插入PLC，用连接线通过COM口连接至网关（无法连接成功可尝试反接）

如图所示：232转换头的TX接网关上的TX，RX接网关上的RX，GND地接网关上的GND

注：如果不是使用转换线， 则一般为RX接网关TX， TX接网关RX，GND地接网关GND

第二步 配置静态IP

2.打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，再进入属性里按照图中的IP地址输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

3.在浏览器输入 http://192.168.1.233 后进行登录

第三步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

4G联网：

需先按照下方示意图正确插入4G物联网卡以及4G天线 选择4G联网，须在联网方式中选择4G联网，提交配置后重启网关；出厂默认设置为4G联网，无需进行任何配置

WIFI联网：

将WIFI 天线插入网关的USB口进行连接 直接搜寻附近热点选择连接后输入密码；点击测试WIFI，测试是否可以连接成功；在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

将网线连接至电脑 网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；在联网方式中选择有线联网，提交配置后重启网关即可

第四步 远程透传配置工具步骤

双击打开远程透传工具文件夹，点击驱动，再点击进入com0com(台达PLC请安装独立驱动)文件夹中，双击下载安装驱动选择网关，在协议处选择串口透传，串口配置-选择PLC连接网关的串口，串口配置信息为19200/E/8/1，在PLC型号处选择台达，点击连接网关按钮

透传工具生成随机串口编号，用于编程软件中选择COM端口时的步骤

第五步 PLC编程软件配置步骤

菜单栏点击选项，选择软件串口设置，新建通讯在弹框中的通信接口处选择COM口，通信串口选择透传工具生成的COM口，进行通讯测试即可

第六步 程序远程上下载/监控步骤

点击PLC操作，选择上传用户程序，远程将PLC程序上传至电脑 选择下载用户程序，远程将程序下载至PLC 选择梯形图监控，实现远程监控PLC运行状态

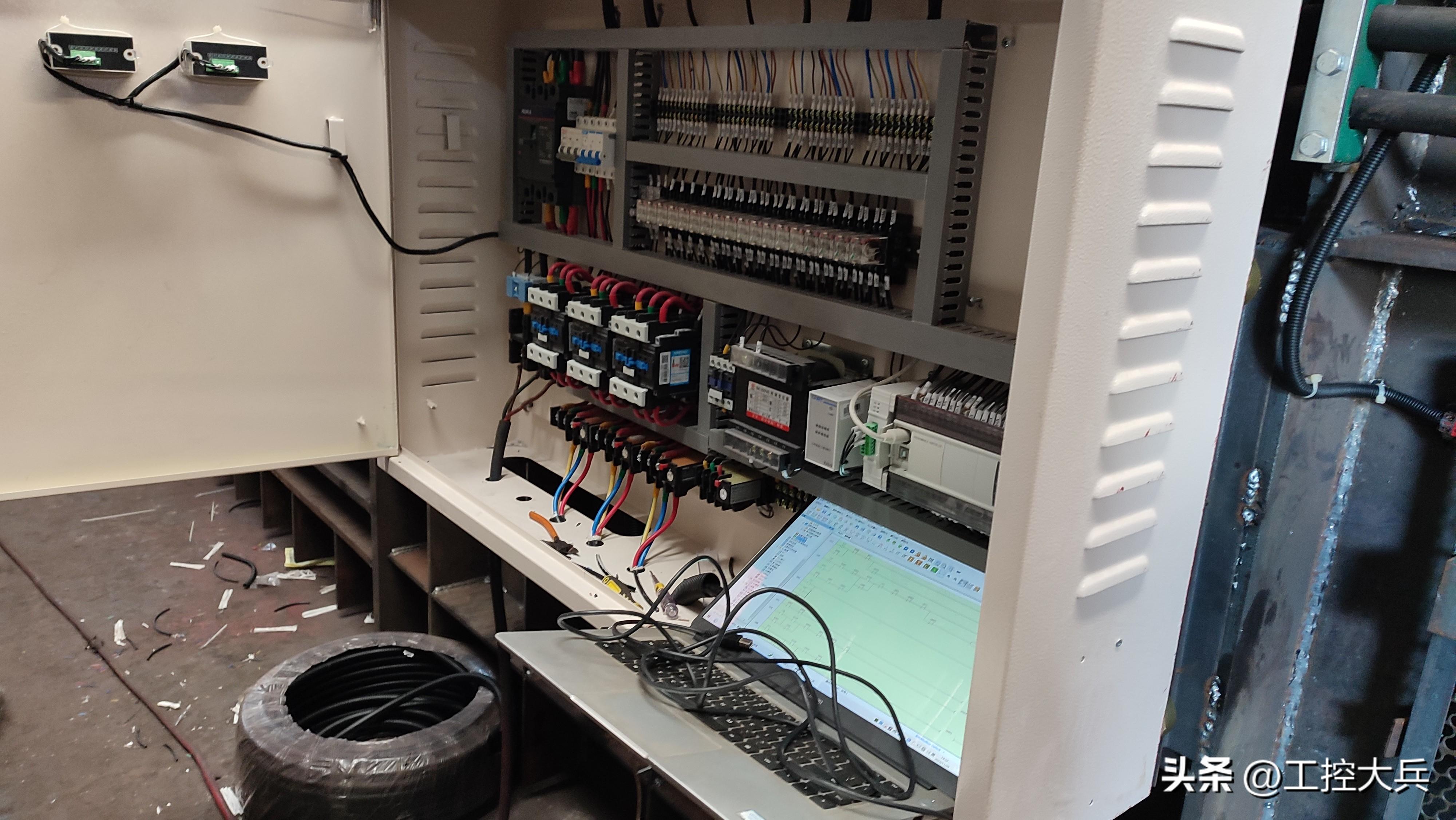

如何给信捷PLC下载已写好的程序？详解步骤来啦

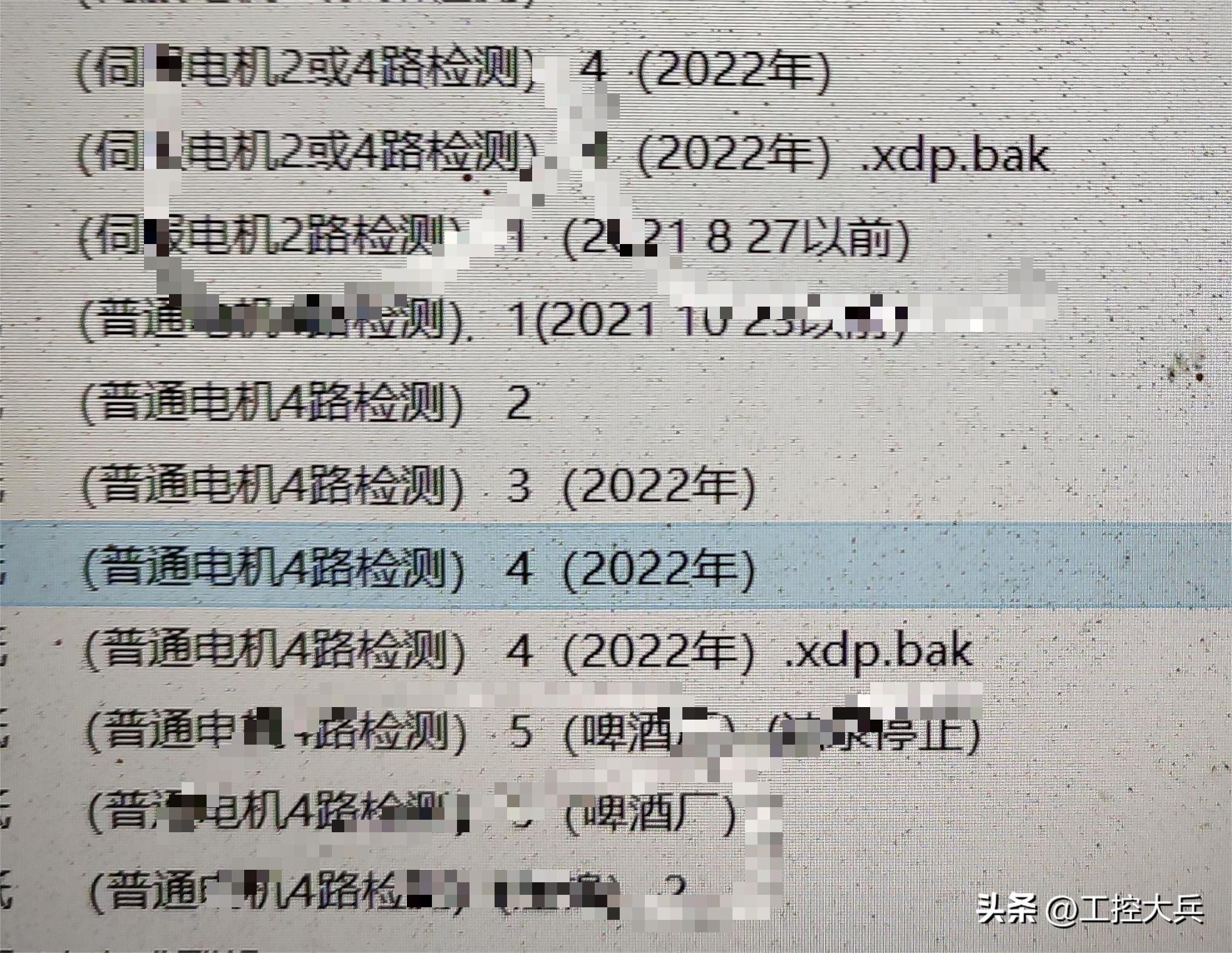

和大家分享一下信捷PLC下载程序的全过程：首先将写好的程序双击打开，

这个时候就来到了软件的编辑窗口

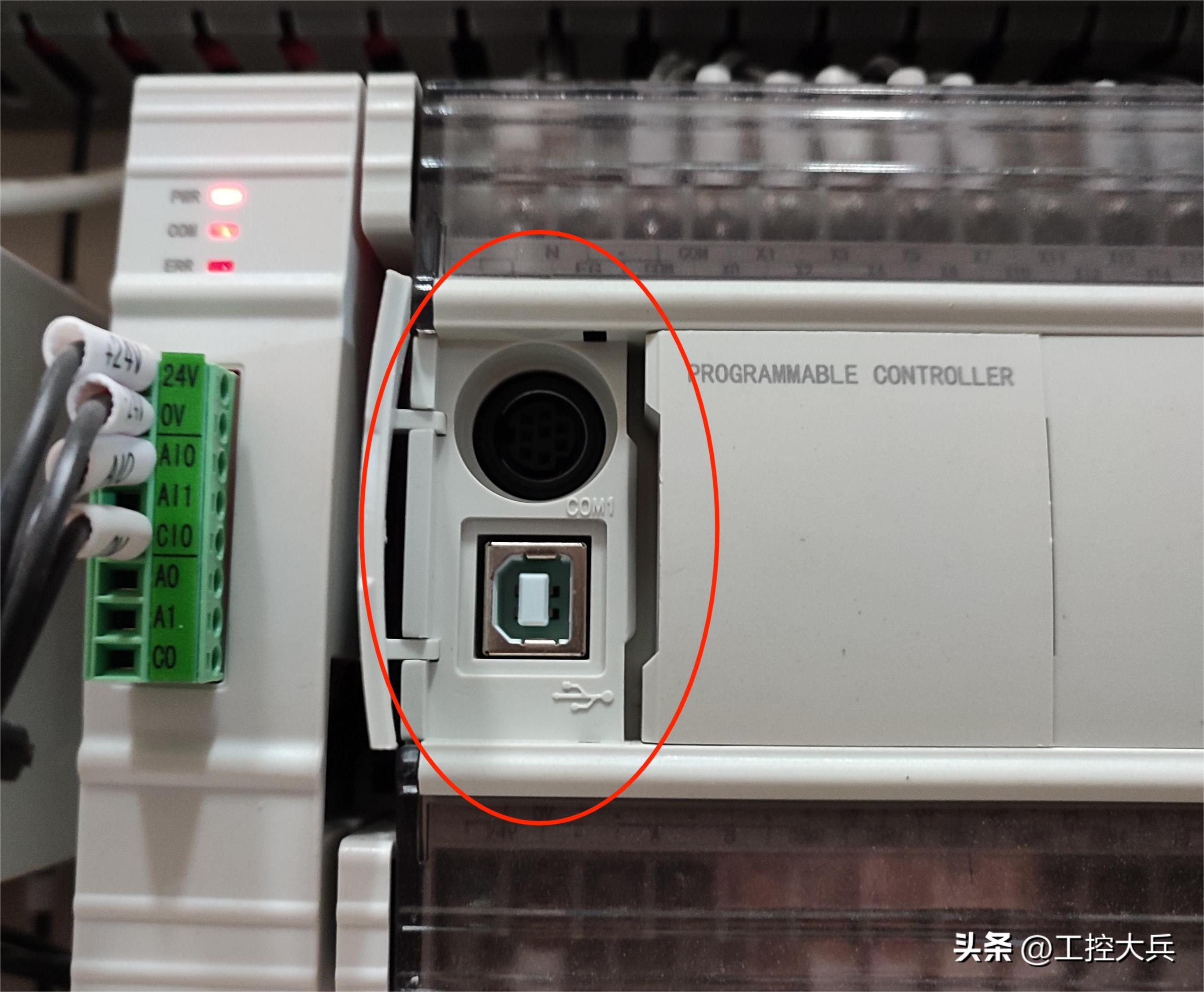

下载前先带大家了解一下PLC的下载接口，如下图PLC的正面左边有两个下载口，一个是RS232（圆的） 8针口，另一个是USB口（方的），RS232除了下载主要还用于与触摸屏通信使用，今天呢我们主要以USB口为例来为大家介绍下载过程。软件默认是使用RS232口进行下载

RS232口插上通信线与触摸屏连接（没有触摸屏就不用连）

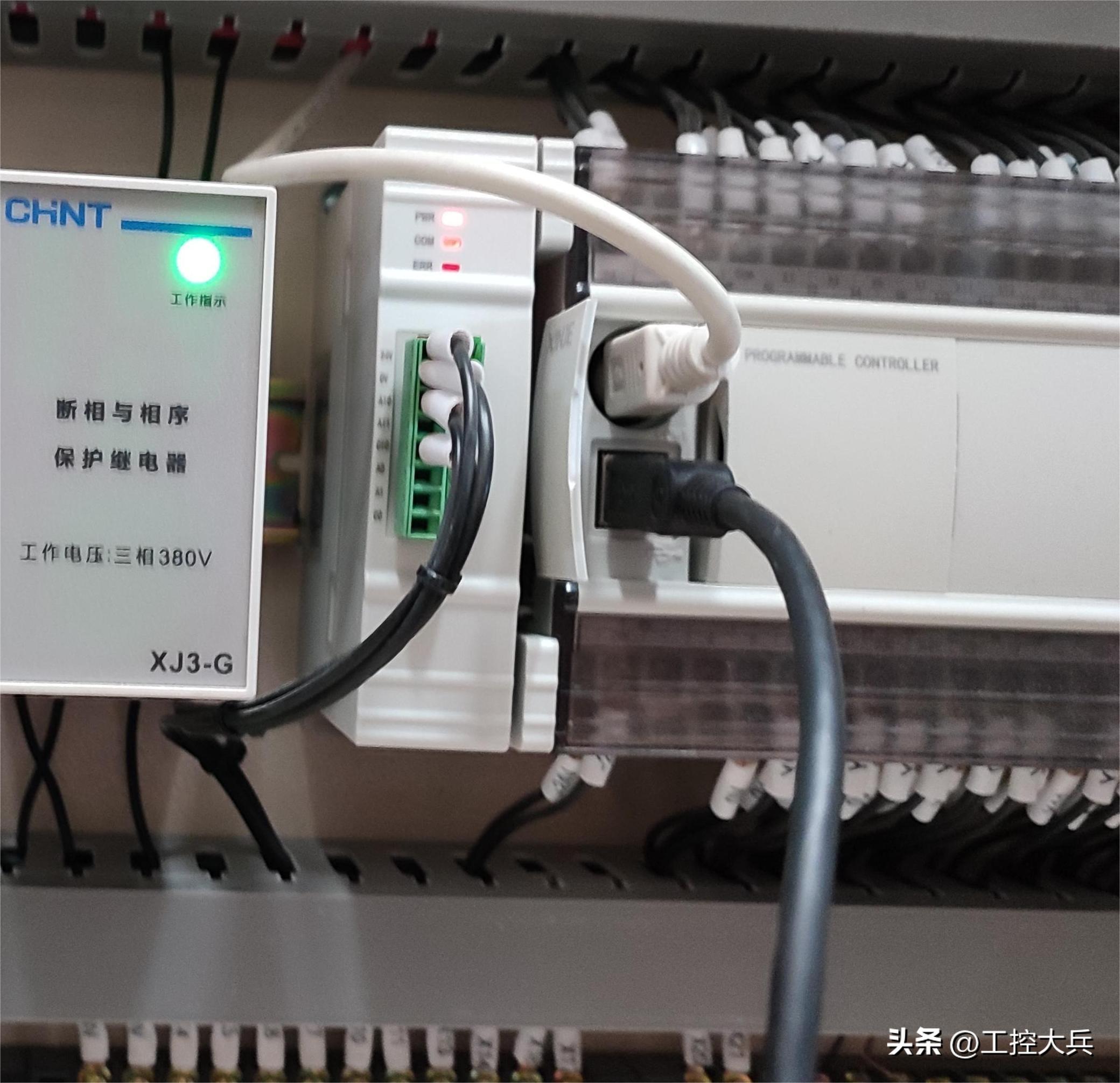

USB口插上数据线与电脑USB口连接（数据线与绝大多数打印机数据线通用）

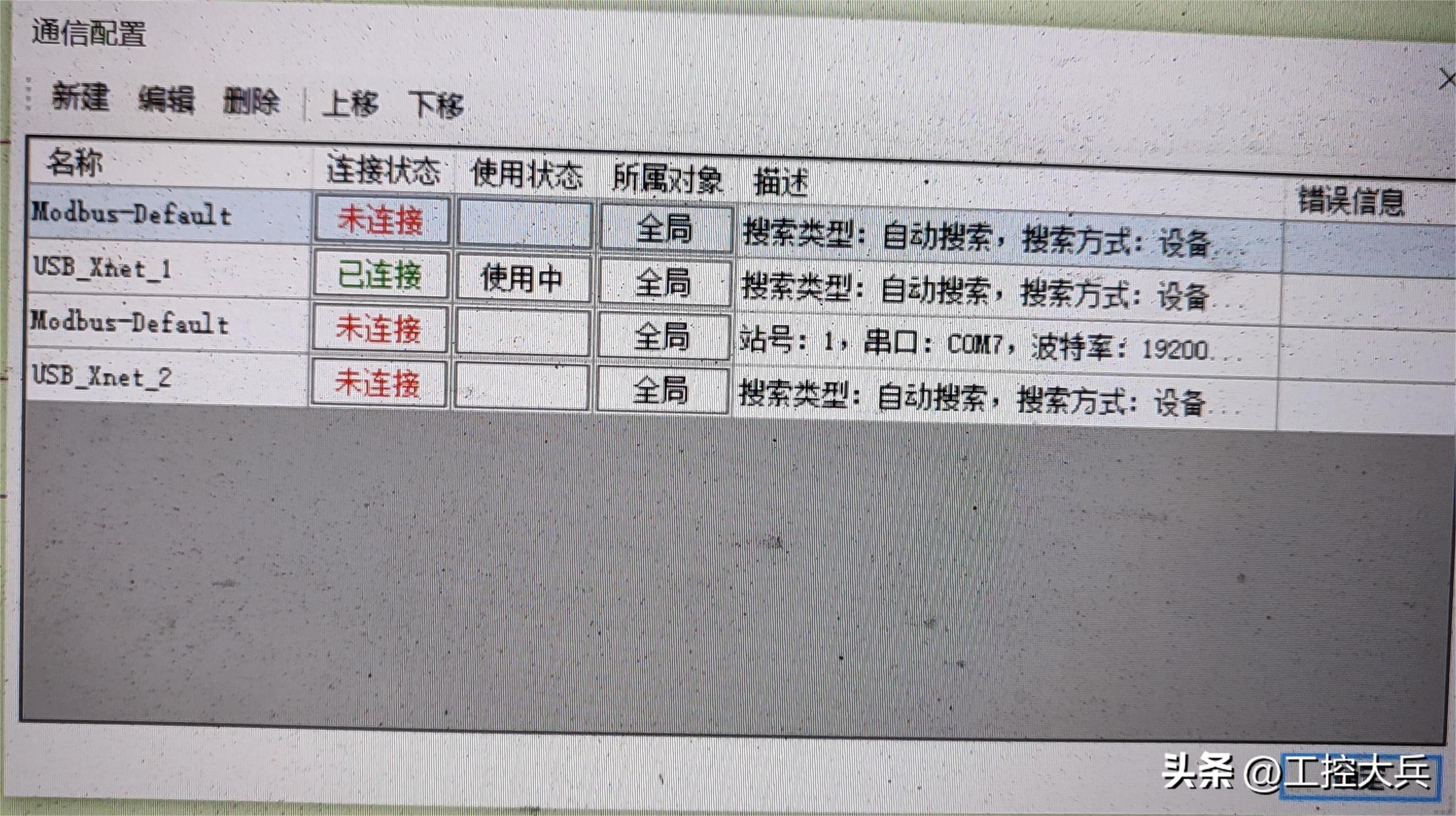

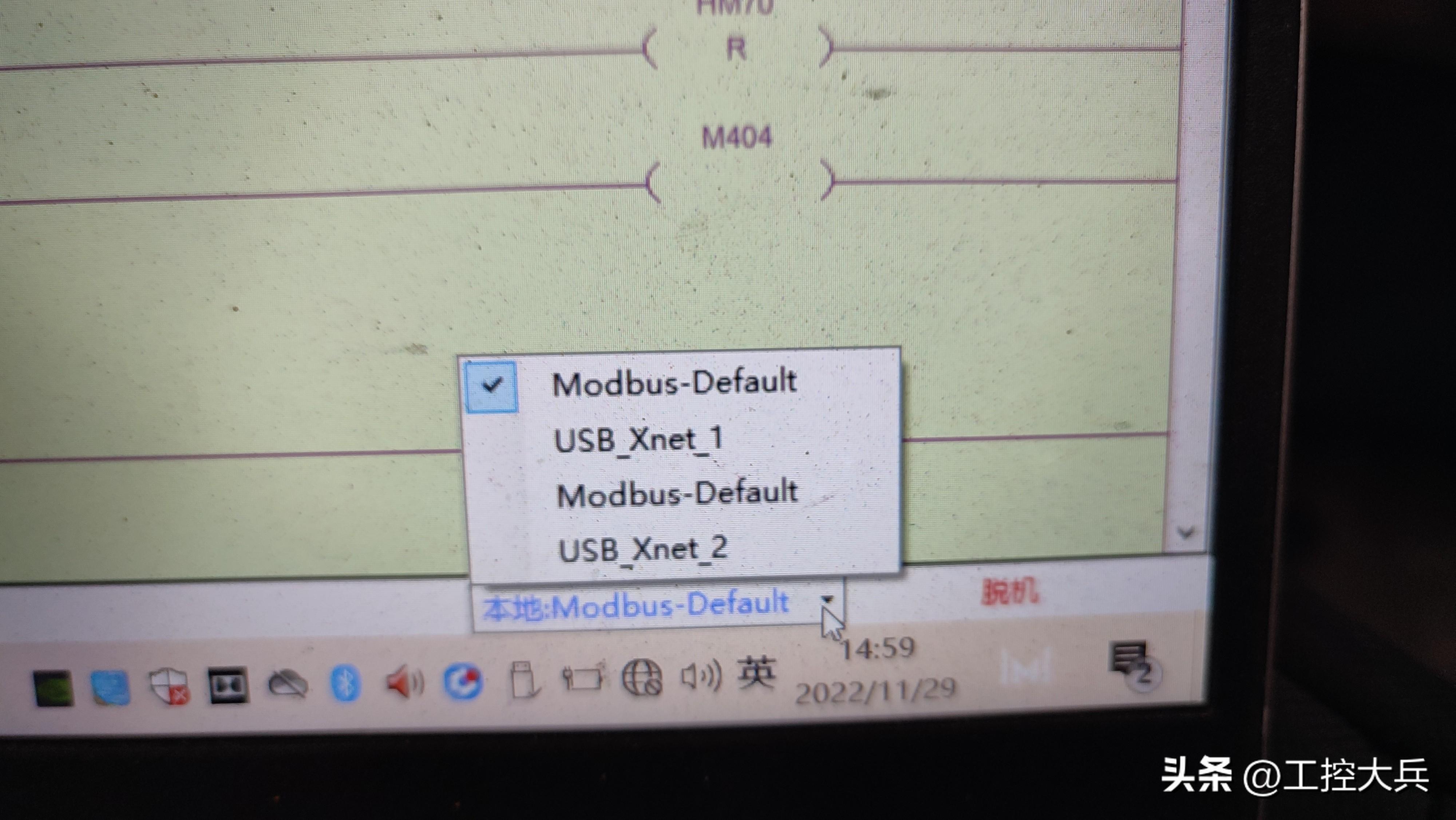

下载数据线接好以后，再次来到先前打开的软件编辑窗口的右下角，有一个下载口的选择项，鼠标左键点一下会弹出下图窗口，选择USB1选项

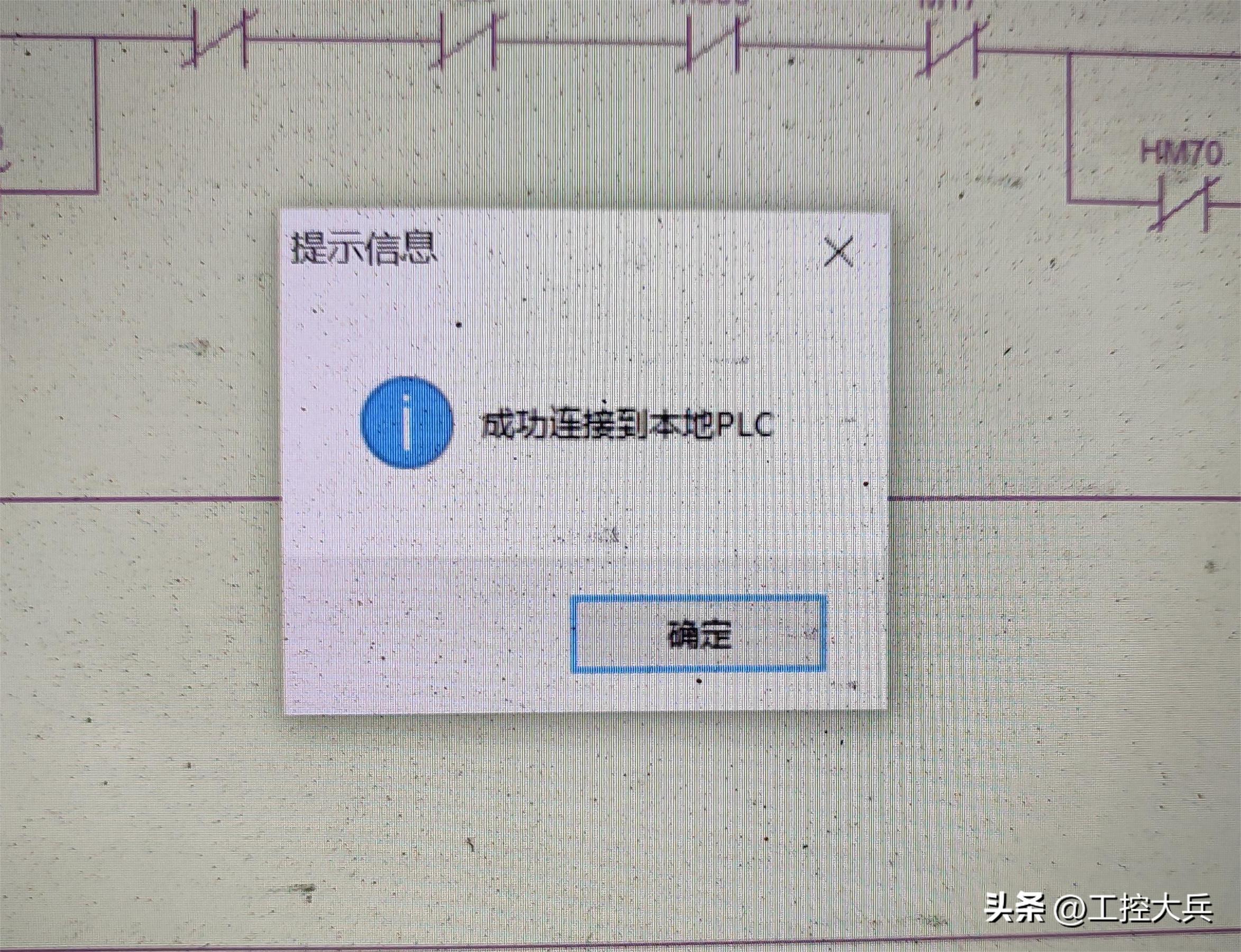

选好USB口后正常连接的情况下全弹出下图提示

如没有弹出此窗口，或者需要再次确认是否连接上，可以在编缉窗口的右上方菜单快捷图标点下这个带USB口的图标

这时会出现如下窗口

确认连接上以后，就可以正常下载程序了。下载前先要停止PLC的工作，下图快捷图标点一下，也可以在下拉菜单找到相应的功能

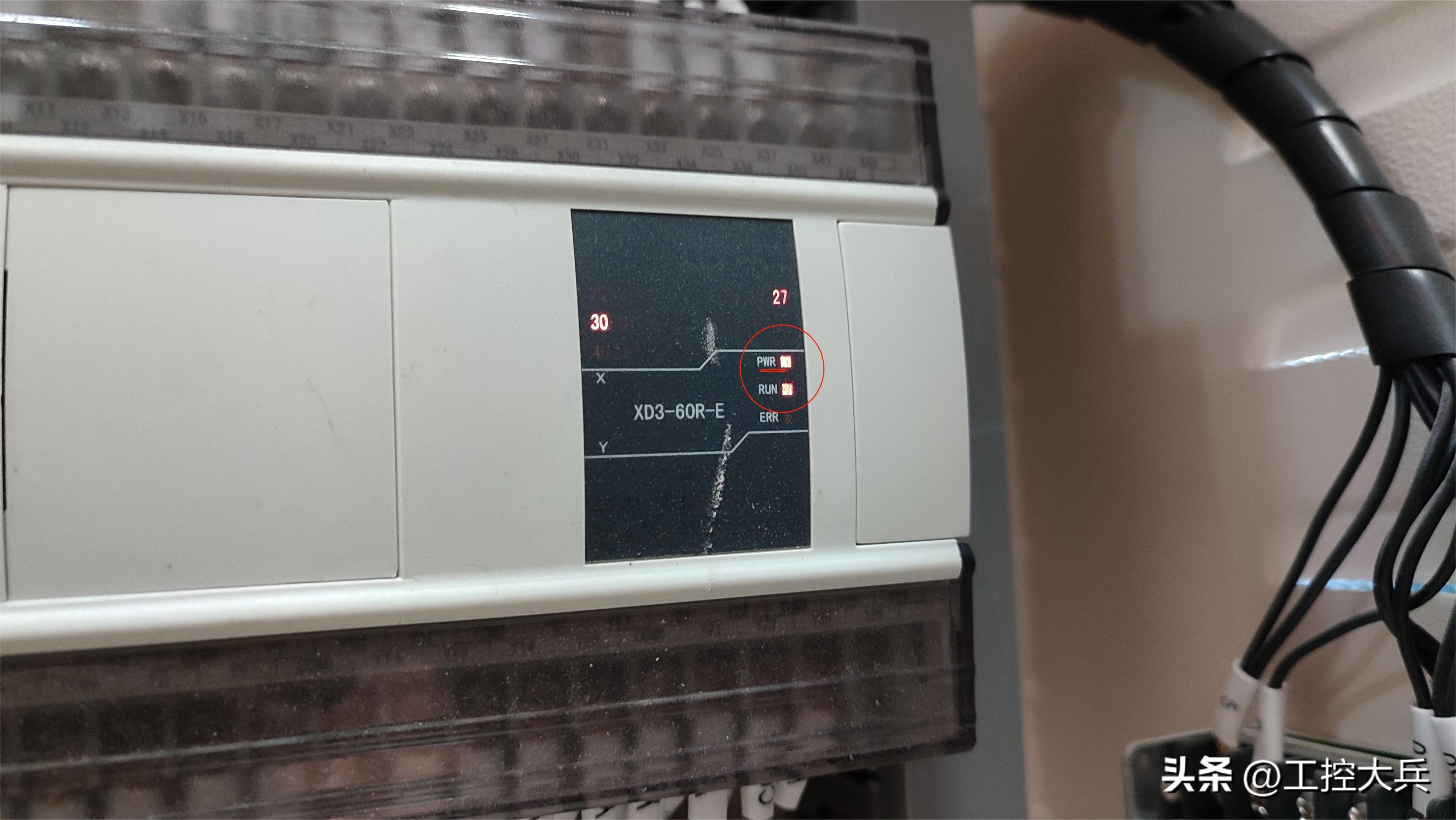

点了停止运行PLC后需要再次确认PLC是否停止工作，可以查看PLC右边的指示灯如下图，红圈处有三个指示灯，第一个PWR亮着的是工作电源指示灯，中间一个RUN就是运行指示灯，前面停止了PLC工作所以这个灯现在应是熄灭的，第三个灯是ERR故障指示灯。确认中间指示灯熄灭了就可以下载程序了

有两个快捷下载图标，一个是加密下载，一个是普通下载，根据实际情况选择就好

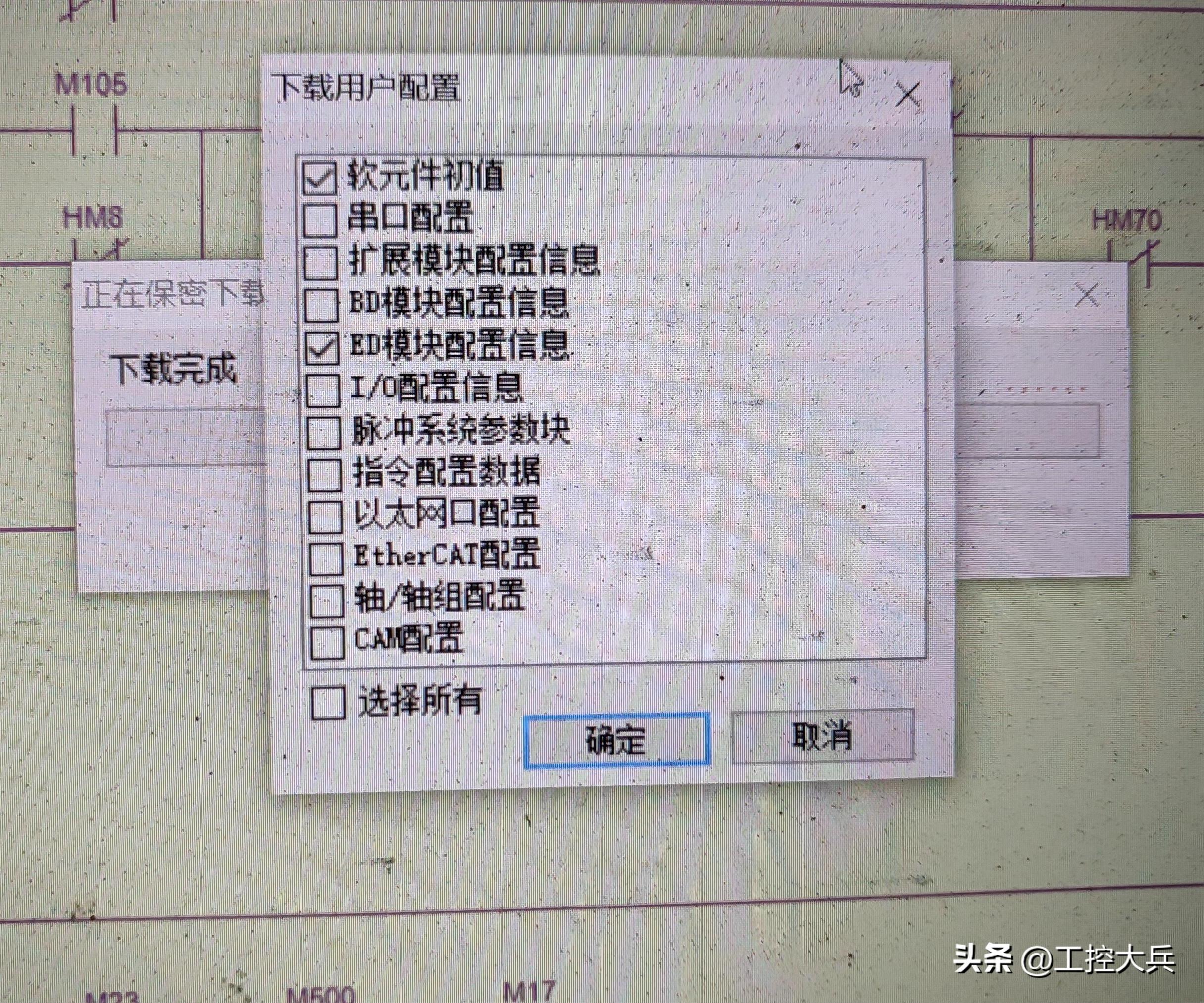

点了下载后系统后弹出下载进程窗口，下载过程中可能会弹出相应的配置窗口，没有可以到下一步。有就根据需要钩选好点确定

程序会再次自动运行下载进度条，当全部下载完成后如下窗口

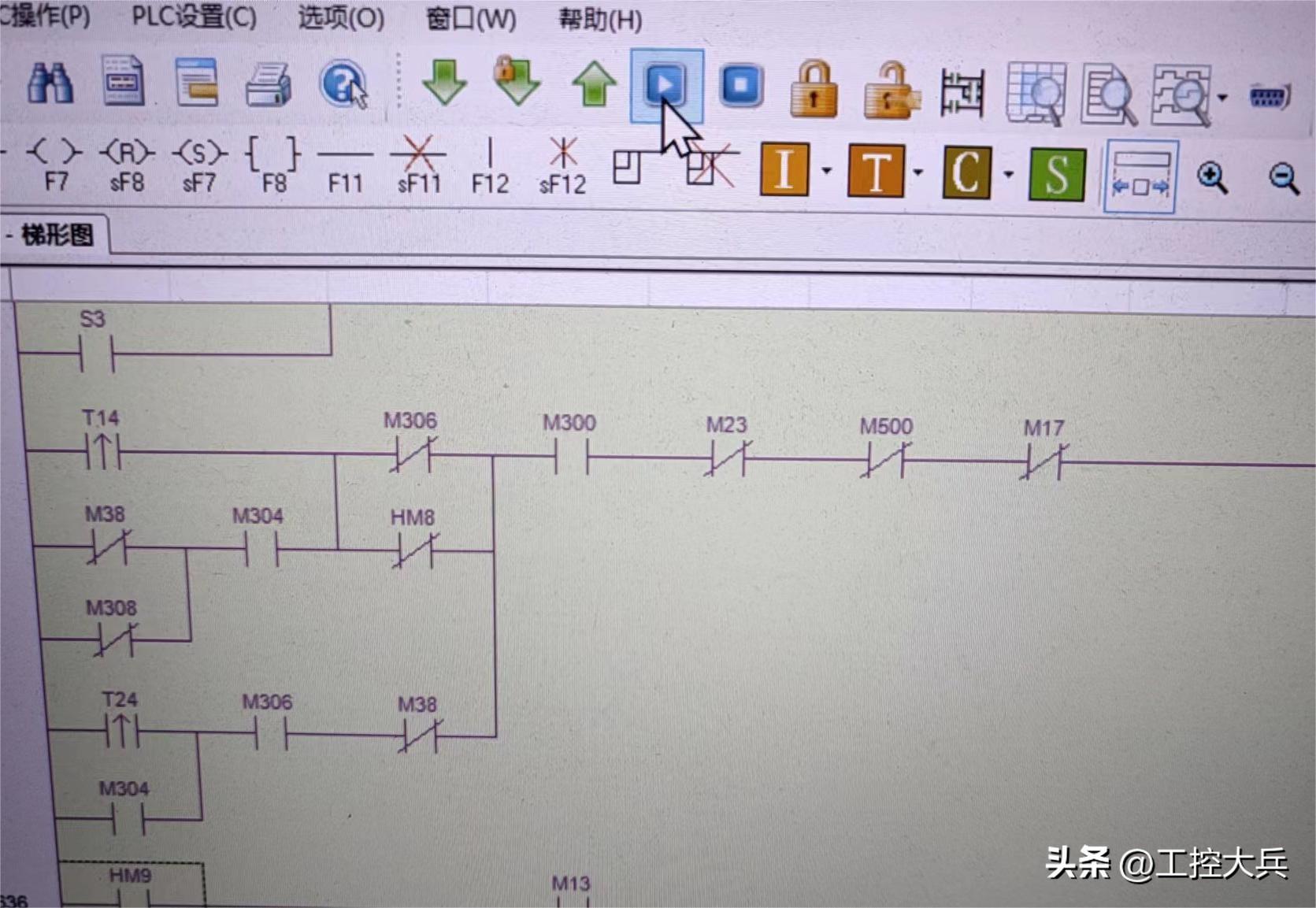

下载完成后点确定即可。最后一步也是很容易忘记的一步，当下载完程序后一定要让PLC再次运行，前面要下载程序我们停止了PLC的运行。这里有两种方法，一种是直接拉掉控制电源等PLC所有指示灯熄灭后再次推上电源即可。第二种如下图所示，点一下此快捷图标让PLC运行

最后再来看一下正常运行的PLC指示灯吧，中间一个指示灯RUN此时是点亮的

到此信捷PLC的整个下载过程就完了，感谢你的耐心观看，有用也可以点赞收藏一下，要是有不对的地方或是有不清楚的地方也欢迎大家留言。
