三菱PLC的流水灯程序编写

有粉丝私信说：“就是有八个灯接在PLC的Y0-Y7上，现在的控制要求是:按下启动按钮后灯从Y0到Y7间隔一秒依次点亮一个。当灯亮到Y7的时候在从Y7到Y0间隔一秒依次点亮一个。要求不断循环以上动作。直到按下停止按钮”这样一个控制要求。

方法有许多种可以完成，下面我们介绍两种比较简单的编程。逻辑很清楚，按照顺序依次输出Y0~Y7，然后从Y7~Y0。循环这个过程即可。

方法一，利用内部时钟信号M8013一秒周期时间进行计数C0，根据C0中数据输出对应的Y即可，过程全部完成后计数器清零重新开始。

梯形图1

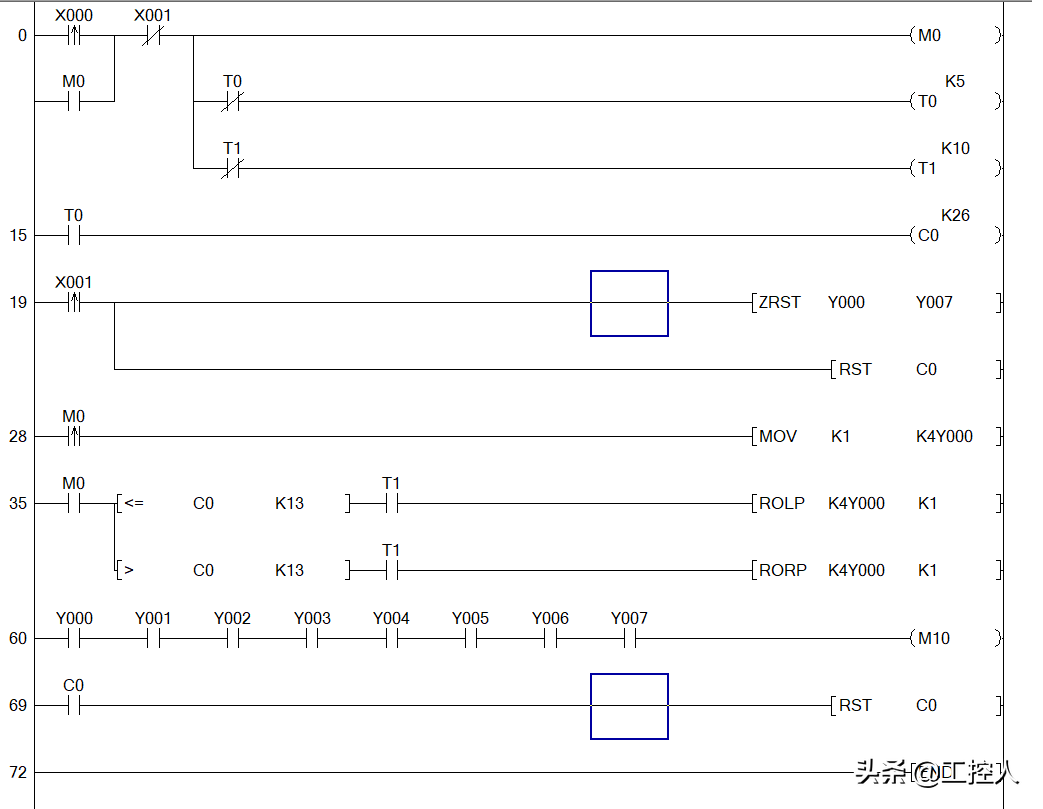

方法二，利用循环移位指令进行，在1~7秒进行左循环依次点亮Y0~Y7，然后在7~13秒进行右循环依次点亮Y7~Y0，这里我们以K4Y0组合的方式进行移位。

梯形图2

下面我们分别对两个程序进行模拟仿真，过程如下：

视频加载中...

当然除了上面的结构还有其他的编程方式来完成，可以下方评论进行分享。

用S7-1200 PLC实现循环彩灯的控制，含源程序

在S7-1200型PLC的实际编程工作中，无论是经验设计法还是顺序控制设计法对于要求比较复杂的任务都会产生大量的程序段，可读性差。本实例通过常见的循环彩灯控制为例，了解学习S7-1200型PLC程序块的应用。

相关知识：移动操作相关指令

（1）移动值MOVE指令

MOVE指令用于将IN输入端的源操作数（数值或地址中的数据）赋值给输出端OUT1指定的地址中，指令执行后源操作数保持不变。该指令支持的数据类型为除Bool型数据之外的所有数据类型。

如下图程序段是PLC上电后将Q0口数值清零，一般用于系统的上电复位。

如果输入 IN 数据类型的位长度超出输出 OUT1 数据类型的位长度，则源值的高位会丢失。如果输入 IN 数据类型的位长度低于输出 OUT1 数据类型的位长度，则目标值的高位会被改写为 0。

小提示： 移动指令MOVE一般用于批量给输出寄存器Q赋值，或者在输入信号较多的情况下批量读取输入寄存器I中的数据。

例1：控制Q1.0～Q1.7上连接的8位彩灯隔一跳一点亮

再加一个按位操作的程序进行对比

例2：读取一位拨码开关输入的数值并保存在辅助寄存器M中

再加一个按位操作的程序进行对比

通过以上对比可以看出，在一些特定情况下使用MOVE指令可以可以大量简化程序步骤。

任务布置

选用5个点动按键S0～S4给PLC的输入信号，作为花样功能选择键，8个发光二极管LED0～LED7作为PLC的输出信号，编写程序实现8个发光二极管闪烁花样的切换显示。

按下按键S1，发光二极管点亮1个，并向右循环移动点亮，每秒移动1位；

按下按键S2，发光二极管点亮2个，并向右循环移动点亮，每秒移动1位；

按下按键S3，发光二极管点亮3个，并向右循环移动点亮，每秒移动1位；

按下按键S4，发光二极管点亮4个，并向右循环移动点亮，每秒移动1位；

按下按键S5，发光二极管点亮5个，并向右循环移动点亮，每秒移动1位；

任务实施

（1） 任务分析

1)在实际应用中压力传感器是将水的压力值转换成电压信号输入给PLC、单片机等控制系统，这个输入信号是模拟量。在模块中用可调电位器来模拟了压力传感器，电位器输出的电压范围是0～5V,对应的压力量程为0～0.1MPa。S7-1200PLC集成了两路模拟信号输入，传感器将电压信号输入PLC后会经过A/D转换成范围0～27648的数字量保存在IW64中。所以在本任务中要设法将地址IW64中采集的数字信号值还原成以Pa为单位的压力值。

2)系统要求有手动和自动两种工作模式，不同工作模式由点动按键ME进行切换，因此在梯形图程序编写时采用手动单步运行程序和自动连续运行程序两个函数块进行调用，具体转换条件如下图所示。

（2）I/O地址分配表

该系统共有5个输入，3个输出，资源分配如下表。

按照I/O分配表设置PLC变量，在Portal V13 软件中设置PLC变量表如下图所示
