西门子S7-1200基本位逻辑指令编程实例，如何编写起保停控制程序

昨天我们介绍了西门子S7-1200基本位逻辑指令介绍，触点、线圈、逻辑取反指令 ，今天我们来学习一个西门子S7-1200基本位逻辑指令的编程实例，给大家介绍一下如何编写起保停控制程序。

一、编写程序。首先在项目树中打开PLC_1下面的程序块文件夹，双击Main打开程序编辑器。

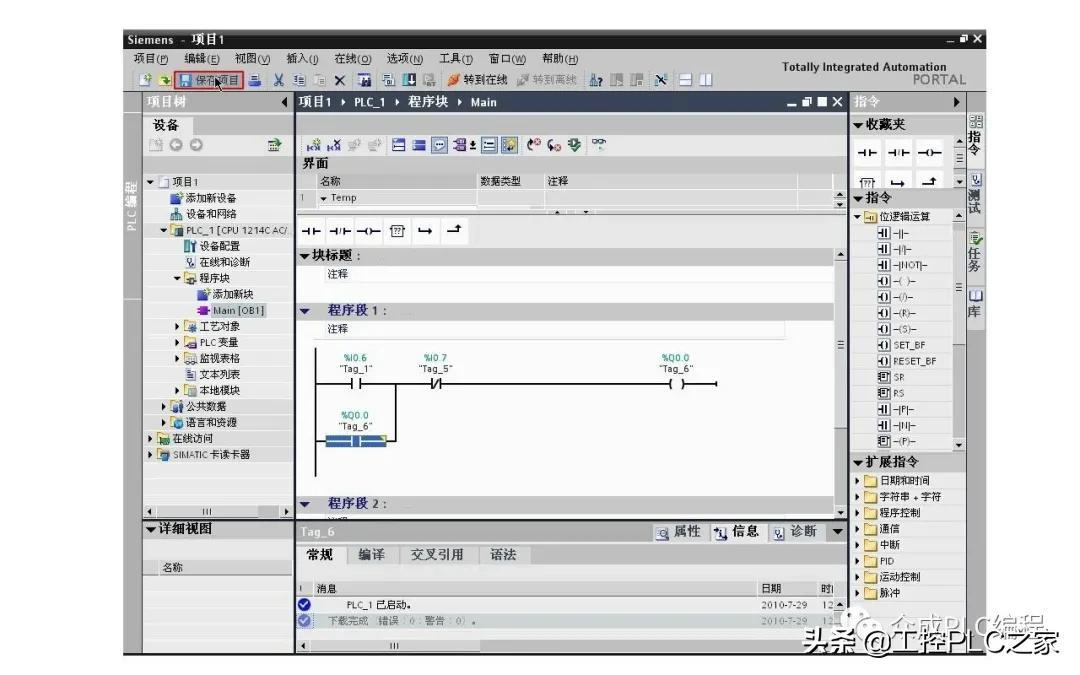

在项目视图右侧的指令中打开位逻辑运算文件夹，选择一个常开触点，双击或拖放到编程区域，输入地址I0.6做为启动触点。编辑器自动为I0.6生成了变量名称Tag_1，可以在PLC变量表中修改。串联一个常闭触点，输入地址I0.7做为停止触点。拖放一个输出线圈，输入地址Q0.0，做为起保停电路的输出线圈。在常开触点I0.6的下方并联一个Q0.0的常开触点，做为自锁触点。这样，一个简单的起保停控制程序就完成了。单击保存项目按钮，保存项目。

二、编译、下载程序到PLC。选中项目树中的PLC_1，单击编译按钮编译项目。单击下载按钮，将所有块下载到PLC。

三、查看程序运行情况。单击监控按钮，观察程序的执行情况。按下启动按钮I0.6，Q0.0接通，按下停止按钮I0.7，Q0.0断开。

今天我们学习了西门子S7-1200基本位逻辑指令的编程实例，即如何编写起保停控制程序。以后的文章中我会继续为大家介绍更多西门子S7-1200的知识，欢迎持续关注！

西门子S7-200系列PLC实操（7 起保停控制）

大家好，这节课我们来学习一下“起保停控制”

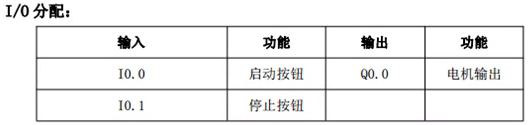

设计要求说明：当按下启动按钮时，电机就接通并保持输出；当按下停止按钮时，电机断开。接口分配如下图：

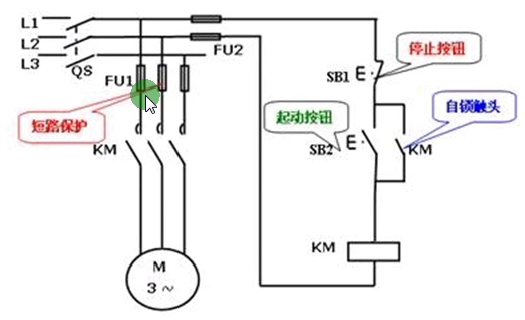

下面，我们先来看一下电气接线图：

电气接线图

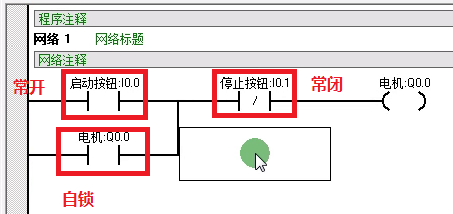

按照电器接线图的接线逻辑，我们来编辑一下PLC程序：

PLC程序图

这里，我们按照电气接线图，把它按照PLC程序的逻辑符号翻译过来，就是上面这个图了。

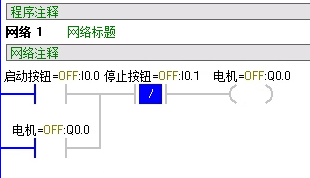

下面，我们在程序中进行一下状态监控：

起保停程序状态

在这个程序中，我们可以看到在启动按钮按下后，能流通过常闭按钮到达电机Q0.0。这是Q0.0位置的常开触点闭合，实现自锁保持。这时，I0.0恢复常开状态，能流将从下方的线路流过，保持电器的启动状态。

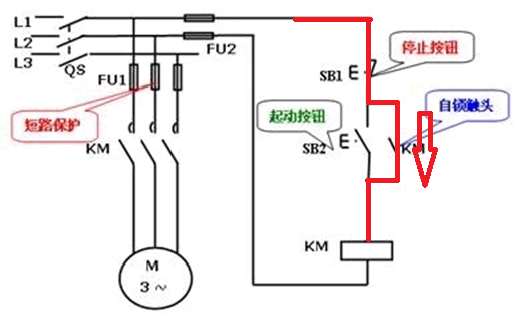

这是能流的流动路径如图中红线位置所示：

能流走向

而停止操作，则是在按下常闭触点后，则线路断开，Q0.0位置失电，Q0.0常开按钮恢复断开，自锁解除。如下图所示：

停止操作

综上所述，起保停是PLC编程中非常重要的一个程序，希望大家可以熟练掌握。

下节课，我们学习“起保停指示控制 ”
