如何快速学习PLC理论讲解加动手编程！看完就是高手了！

1、喷泉控制

（1）明确系统控制要求

系统要求用两个按钮来控制A、B、C三组喷头工作（通过控制三组喷头的泵电动机来实现），三组喷头排列如下图所示。

系统控制要求具体如下：

当按下起动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷，5s后，B组喷头停止、C组喷头继续喷5s再停止，而后A、B组喷头喷7s，C组喷头在这7s的前2s内停止，后5s内喷水，接着A、B、C三组喷头同时停止3s，以后重复前述过程。按下停止按钮后，三组喷头同时停止喷水。下图为A、B、C三组喷头工作时序图。

（2）确定输入/输出设备，并为其分配合适的I/O端子

喷泉控制需用到的输入/输出设备和对应的PLC端子见下表：

（3）绘制喷泉控制电路图

控制电路图

（4）编写PLC控制程序

启动编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如下图所示。

下面对照控制电路来说明梯形图的工作原理：

（1）起动控制

（2）停止控制

2、交通信号灯控制

（1）明确系统控制要求

系统要求用两个按钮来控制交通信号灯工作，交通信号灯排列如下图所示。

系统控制要求具体如下：

当按下起动按钮后，南北红灯亮25s，在南北红灯亮25s的时间里，东西绿灯先亮20s再以1次/s的频率闪烁3次，接着东西黄灯亮2s，25s后南北红灯熄灭，熄灭时间维持30s，在这30s时间里，东西红灯一直亮，南北绿灯先亮25s，然后以1次/s频率闪烁3次，接着南北黄灯亮2s。以后重复该过程。按下停止按钮后，所有的灯都熄灭。交通信号灯的工作时序如下图所示。

（2）确定输入/输出设备，并为其分配合适的I/O端子

交通信号灯控制需用到的输入/输出设备和对应的PLC端子见下表。

（3）绘制交通信号灯控制电路图

控制电路图

（4）编写PLC控制程序

启动编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如下图所示。

梯形图

在上图所示的梯形图中，采用了一个特殊的辅助继电器SM0.5，称为触点利用型特殊继电器，它利用PLC自动驱动线圈，用户只能利用它的触点，即画梯形图里只能画它的触点。SM0.5能产生周期为1s的时钟脉冲，其高低电平持续时间各为0.5s，以上图梯形图网络9为例，当T50常开触点闭合，在1s内，SM0.5常闭触点接通、断开时间分别为0.5s，Q0.4线圈得电、失电时间也都为0.5s。

下面对照控制电路和时序图来说明梯形图工作原理：

（1）起动控制

（2）停止控制

3、多级传送带控制

（1）明确系统控制要求

系统要求用两个按钮来控制传送带按一定方式工作，传送带结构如下图所示。

系统控制要求具体如下：

当按下起动按钮后，电磁阀YV打开，开始落料，同时一级传送带电动机M1起动，将物料往前传送，6s后二级传送带电动机M2起动，M2起动5s后三极传送带电动机M3起动，M3起动后4s后四级传送带电动机M4起动。

当按下停止按钮后，为了不让各传送带上有物料堆积，要求先关闭电磁阀YV，6s后让M1停转，M1停转5s后让M2停转，M2停转4s后让M3停转，M3停转3s后让M4停转。

（2）确定输入/输出设备，并为其分配合适的I/O端子

多级传送带控制需用到的输入/输出设备和对应的PLC端子见下表。

（3）绘制多级传送带控制电路图

控制电路图

（4）编写PLC控制程序

启动编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如下图所示。

梯形图

下面对照控制电路来说明梯形图的工作原理。

（1）起动控制

（2）停止控制

4、车库自动门控制

（1）明确系统控制要求

系统要求车库门在车辆进出时能自动打开关闭，车库门控制结构如下图所示。

系统控制具体要求如下：

在车辆入库经过入门传感器时，入门传感器开关闭合，车库门电动机正转，车库门上升，当车库门上升到上限位开关处时，电动机停转；车辆进库经过出门传感器时，出门传感器开关闭合，车库门电动机反转，车库门下降，当车库门下降到下限位开关处时，电动机停转。

在车辆出库经过出门传感器时，出门传感器开关闭合，车库门电动机正转，车库门上升，当门上升到上限位开关处时，电动机停转；车辆出库经过入门传感器时，入门传感器开关闭合，车库门电动机反转，车库门下降，当门下降到下限位开关处时，电动机停转。

（2）确定输入/输出设备，并为其分配合适的I/O端子

车库自动门控制需用到的输入/输出设备和对应的PLC端子见下表：

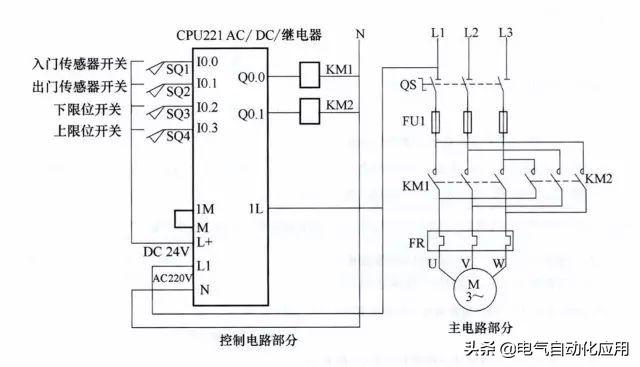

（3）绘制车库自动门控制电路图

控制电路图

（4）编写PLC控制程序

启动编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如下图所示。

梯形图

下面对照控制电路来说明梯形图的工作原理。

（1）入库控制过程

（2）出库控制过程

超简单！新手学习PLC编程的五个步骤

零基础能不能学习PLC编程调试？可以。不过很多初学者想学习自动化学习PLC编程都觉得无从下手，这里给大家分享一些学习PLC的经验，我个人认为可以分为以下几个部分：

1、熟悉电气元器件 学习PLC首先要了解硬件，常用元器件和专业名词最起码要知道，如果电气元器件都不认识，不管是你看书，还是别人教你都很困难。具体就是要多看设备的动作和工程师的调试，装电柜和设备安装时多看多问。要知道PLC控制的大概逻辑，哪里输入哪里输出，以及谁控制谁。一般是输入端各个按钮开关的信号，进入到PLC 的输入模块后，经过程序的处理，到输出模块，来控制中间继电器，然后中间继电器来控制一些电磁阀、电机等输出元器件。

2、学习计算机基础知识

（1）PLC里面常用的二进制、八进制、十六进制。这些都不难，就是有点抽象，要静下心来学。

（2）数据类型，比如位、字节、字、双字的概念。

（3）PLC 常用的符号标识，比如，I表示输入，Q表示输出，M表示中间变量等等。以上这些都是学习PLC的基础，不管你学什么PLC，这些都是必不可少的。

3、学习软件和基础指令

（1）了解软件常用功能首先要下载安装好编程软件，了解各部分的功能，并把最常用的部分学会。比如新建项目、打开程序、下载程序、监控程序等等。

（2）学习基础指令软件里可以把每个指令都拖出来试试，不懂的可以看手册、帮助文档，了解这个指令做什么控制的，具体怎么用。基础指令比如常开、常闭、线圈这些，不管学习哪个品牌型号这个都是第一步。

（3）尝试写简单程序学习了一些指令后就可以尝试着写一些逻辑简单的PLC程序了，一定要动手写才能掌握编程，只看是不行的。最简单的比如控制电机的起保停和正反转，红绿灯控制和星三角程序等。先从最简单的开始，其实复杂的程序也是由这些基本指令组成的。

4、理解程序控制逻辑

接下来就可以多看看别人写的程序了。首先看懂，知道这是做什么的，再去想为什么要这样写，分析写的思路，比如有什么值得学习的，以及有什么可以改进的。实现同一个功能不同的人写出来的程序可能完全不同，因为本来就有很多方法，这是没有标准答案的，所以可以多思考如果你来写你会选择哪种方法。另外要学会看一些简单的气动原理图、液压原理图、机械图纸，这些是我们设计电控的重要依据。

5、学习功能指令

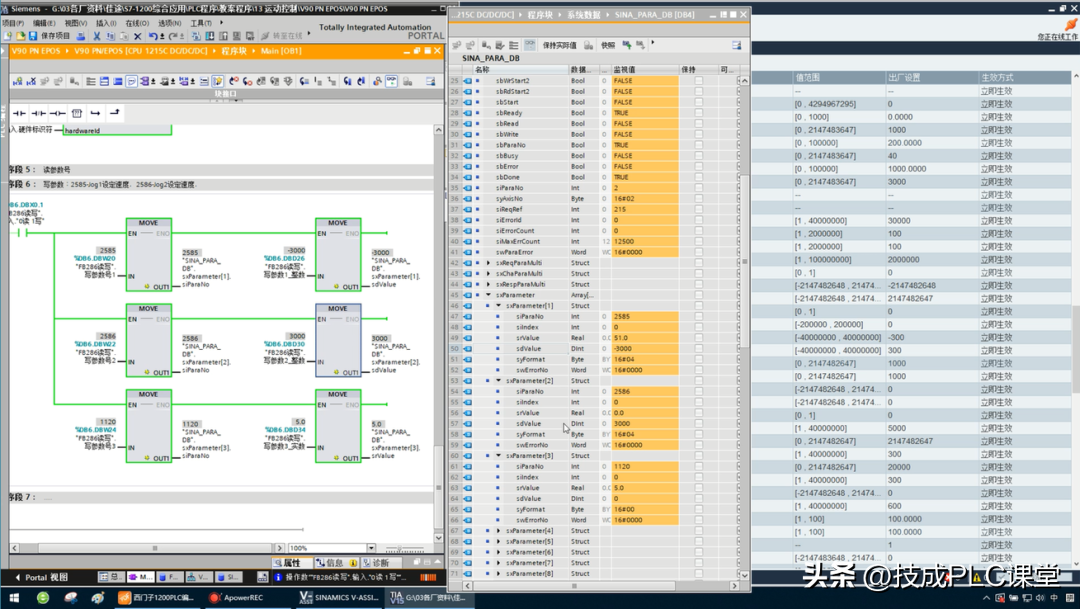

这部分内容比较抽象，比较有难度。功能指令比如PID控制、步进电机、变频器、伺服控制、通讯等等，通讯和控制是自动化学习相当重要的一部分。建议可以先根据自己当前的需求来选择先学什么，比如当前公司的设备使用的比较多的PID控制，这个时候我们就可以选择先学习个PID，比如公司里面西门子V90伺服用的比较多，那我就学个V90伺服。最后提醒一下学习中一定要多动手写程序，哪怕是照着写也比不动手要好，在写梯形图的过程中加深对指令用法的理解。先从本公司小项目开始学会编程调试，然后尝试单独设计、编程、调试练手一些项目，从简单到复杂，从小设备到大设备，一步一步来。

如果不知道到在哪里下载PLC编程软件的可以私信小编领取哦。
