西门子PLC如何处理延时中断2：延时中断编程举例

在《S7-300/400进阶笔记14-1：延时中断组织块及其编程使用方法简介》一文中，已经对延时中断的相关概念做了简单的介绍，为加深印象，本文从编程的角度，举例说明延时中断的用法。

本文以延时中断组织块OB20为对象，加以说明。

一、编写延时中断响应程序

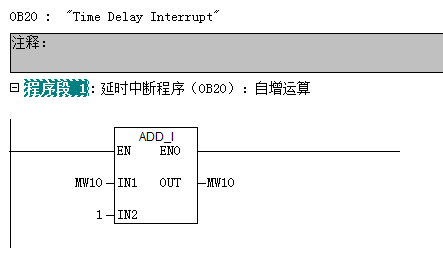

插入OB20，双击打开，编制以下程序，如图1所示。

图1 延时中断响应例程

延时中断响应程序比较简单，只完成以下功能：

OB20每执行一次，就对MW10中的数据做"加1"运算，运算结果仍保存在MW10中。

二、在OB1中调用SFC32，启动延时中断

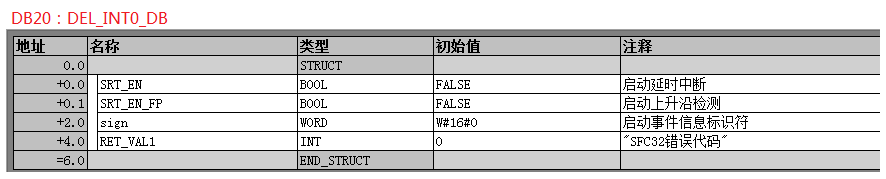

1、首先新建一个共享DB块，用于维护和管理与延时中断相关的数据，如图2.1所示。

图2.1 定义与延时中断相关的数据

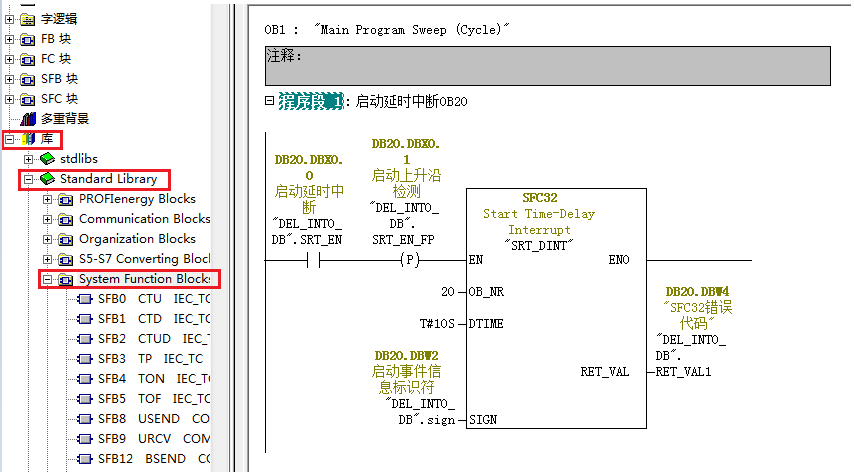

2、在OB1中调用SFC32，启动延时中断，如图2.2所示。

图2.2 调用SFC32，启动延时中断

有以下几点需要注意：

· SFC32的使能端检测到"DB20.DBX0.0"的上升沿信号时，启动延时中断，对应的延时中断组织块由管脚"OB_NR"标识，这里为20，即OB20；

· 管脚"DTIME"写入延时时长，数据类型为"TIME"型，对该类型不熟的，可参见《S7-300/400进阶笔记13-1：编程中常见的"时间"及其相互转换》；

· 管脚"SIGN"为"启动事件信息标识符"，这个概念我们之后将详细讨论；

· 输出端"RET_VAL"为可能的错误代码，具体可查看手册。

三、程序运行过程

1、当"DB20.DBX0.0"由0 –>1时，通过上升沿检测指令使能SFC32，启动延时中断；

2、延时时长为"T#10s"，当时间到达后，系统响应延时中断程序OB20，开始执行图1中的程序，使MW10中的数据"加1"；

3、当"DB20.DBX0.0"再次由0 –>1时，系统将再次重复上述两个步骤，从而使MW10中的数据不断"加1"；

4、当延时中断出错时，会在"RET_VAL"中显示错误代码，可根据错误代码判断错误原因。

PLC延时停止详细分析：启动后延时5秒停止

控制要求：按下I0.0电机Q0.0启动，按下I0.1电机延时5秒之后停止。

作为初学者，我们不可能一看到题目要求立马就可以编译完成。首先我们根据题意可以先简单把它拆分为几部分来完成，第一步我们按要求首先把电机转动起来，那么我们就先编一个自锁电路：

第二部分是停止，按下I0.1后延时5秒后电机Q0.0停止。在这里我们就要用到了定时器，注意关键词延时。也就是说等等你按下I0.1之后，定时器TON（TON是通电延时）开始计时，等到5秒后时间一到电机就立刻停止。定时器在编程里它属于寄生，一般它不能自己得电，我们需要用到继电器来给它供电。所以我们可以调用中继M，这个中继也就相当于我们实际应用中的中间继电器。只不过它是存在程序内部中，根据我们编程的需要我们可以任意应用。
