PLC初学者 建议学习步骤：

1：如果没有电工方面的基础，我们应该从认识硬件及它的工作原理，接线开始；比如中间继电器、接触器、断路器、正反转电路、自锁电路、互锁电路等！

2：如果有电工基础可以找些PLC相关的视频，比我们自己看书走马观花要实在；现在很多网站视频都非常的详细

3：熟悉编程软件的基本使用，如上下载程序、PLC运行/停止模式在软件上如何切换操作等

4：继续熟悉编程软件和仿真软件的使用，自己编写程序，下载至仿真器模拟仿真，根据案例学习

5：然后学习继电器 ，定时器，计数器，逻辑指令、传送指令、四则运算等指令

6：认识各种传感器及NPN 和PNP传感器的区别，各种接近开关，电磁阀，电机及其相关原理和知识

7：买一台PLC当做学习机；同时电脑也是必不可少的

8：学习高速计数、模拟量、运动控制、通信、HMI的画面编辑（初学阶段也可暂时不学）

9：仿照一些案例可以自己做实操，不断去尝试。

10：强化自己的开关量练习，喷泉程序、一键启停、控制方式选择、延时启停、顺启逆停等程序

以上10点搞定，你已经超越了PLC初学者了，应该可以自己搞一些小的项目案子了

对于PLC的使用已经入门的进阶者来说，接下来就需要对PLC的各种应用功能进行学习了，在实际的生产设备中经常会用到伺服、步进，变频器，触摸屏等设备组合使用，要能够熟悉的对这些设备进行组合使用，我们需要对PLC的过程控制、定位控制，通信控制等各种功能进行学习，如果有条件话，建议自己也可以组装一套学习机箱的设备，箱子里面可以放PLC、伺服、模拟量、步进电机等等的设备。把设备都买回家，然后自己组装，自己做实操演练使用。对于学习PLC有非常大的帮助

下面我们分享几个小案例程序供大家参考学习

控制要求一

一个按钮控制4个灯的启停,一个急停按钮,要求:每按一次按钮,亮一个灯,再按一次亮两个,再按一次亮三个,最后一次四个全部亮,全部亮后此时按一次按钮,熄灭最后一个亮的灯,再按一次灭第三个,直到第一个熄灭后,又可以再重新启动第一个灯,一直循环周而复始，如果按下急停,所有的灯熄灭

本案例采用S7-1200系列PLC编写，程序参考如下：

控制要求二

一台电机既可点动控制，也可长动控制，两种控制方式之间要有互锁

控制要求三

控制方式选择一个启动按钮，按一下时电机可点动控制，按5S是为长动控制，按10S时为启动后延时自动停止；一个模式选择开关、一个启动按钮、一个点动按钮、一个急停按钮、一个输出点Q 切换方式时，输出Q点必须停止

控制要求四

控制电机的启动并监视电机的运行时间,按下启动按钮,电机运行,按下停止按钮,电机停止,在停止按钮为NO时，,按下测试按钮可测试,电机是否正常运行

作者：技成-眭相建，未经授权不得转载！

PLC接通延时定时器应用——启动延时停止电路

PLC接通延时定时器应用--启动延时停止电路

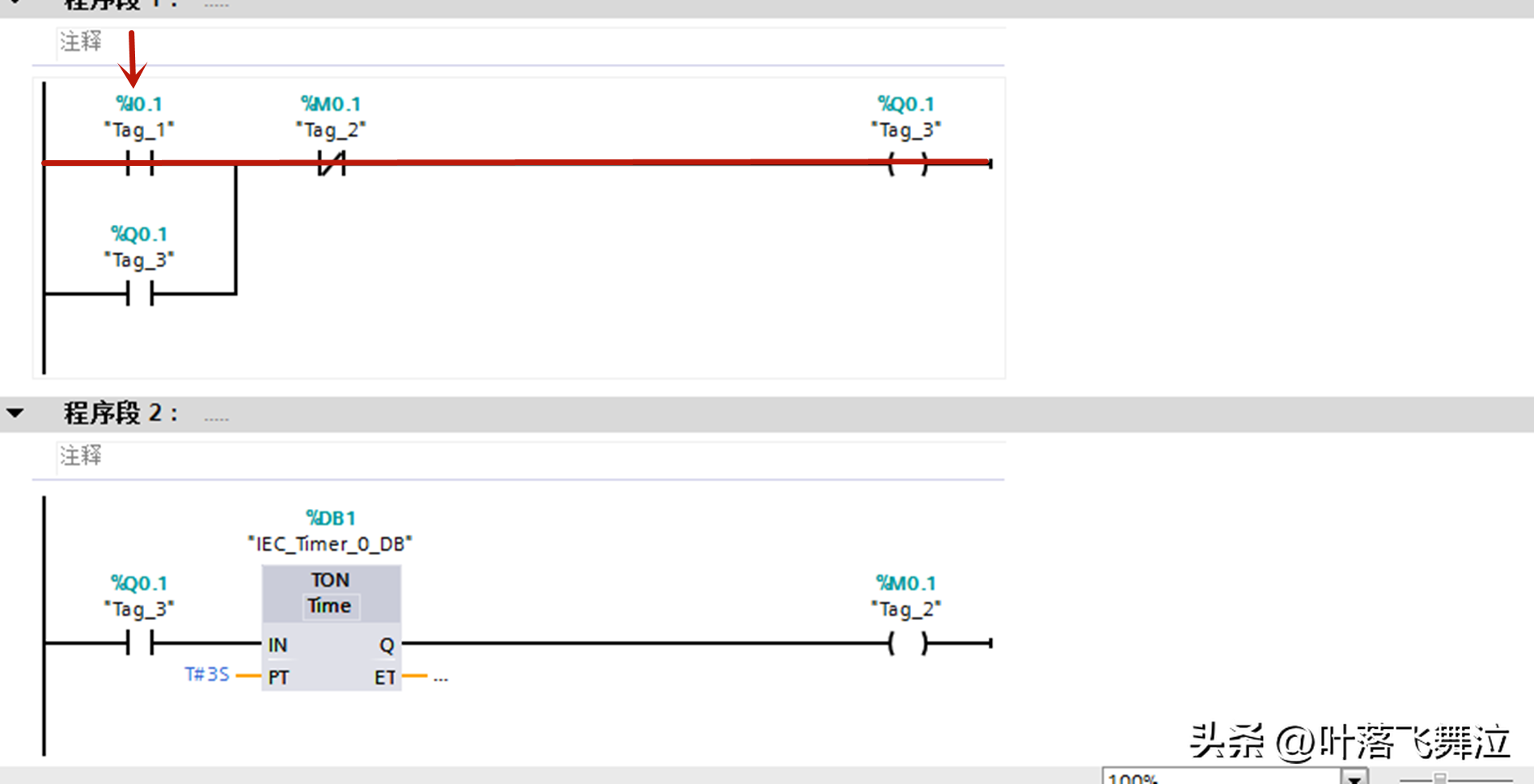

启动延时停止电路：

启动按钮I0.1接通，输出线圈Q0.1闭合

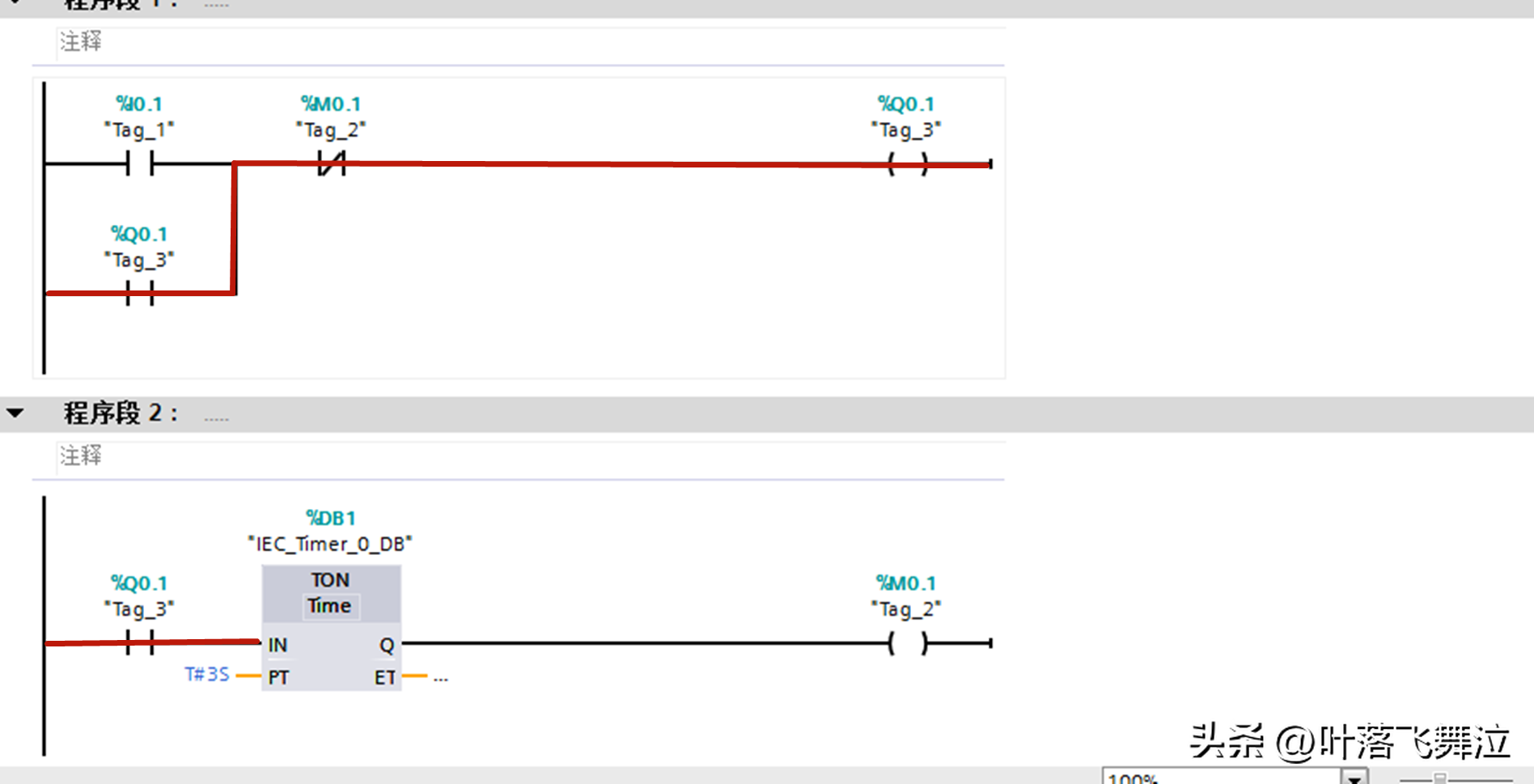

Q0.1常开触点闭合形成自锁

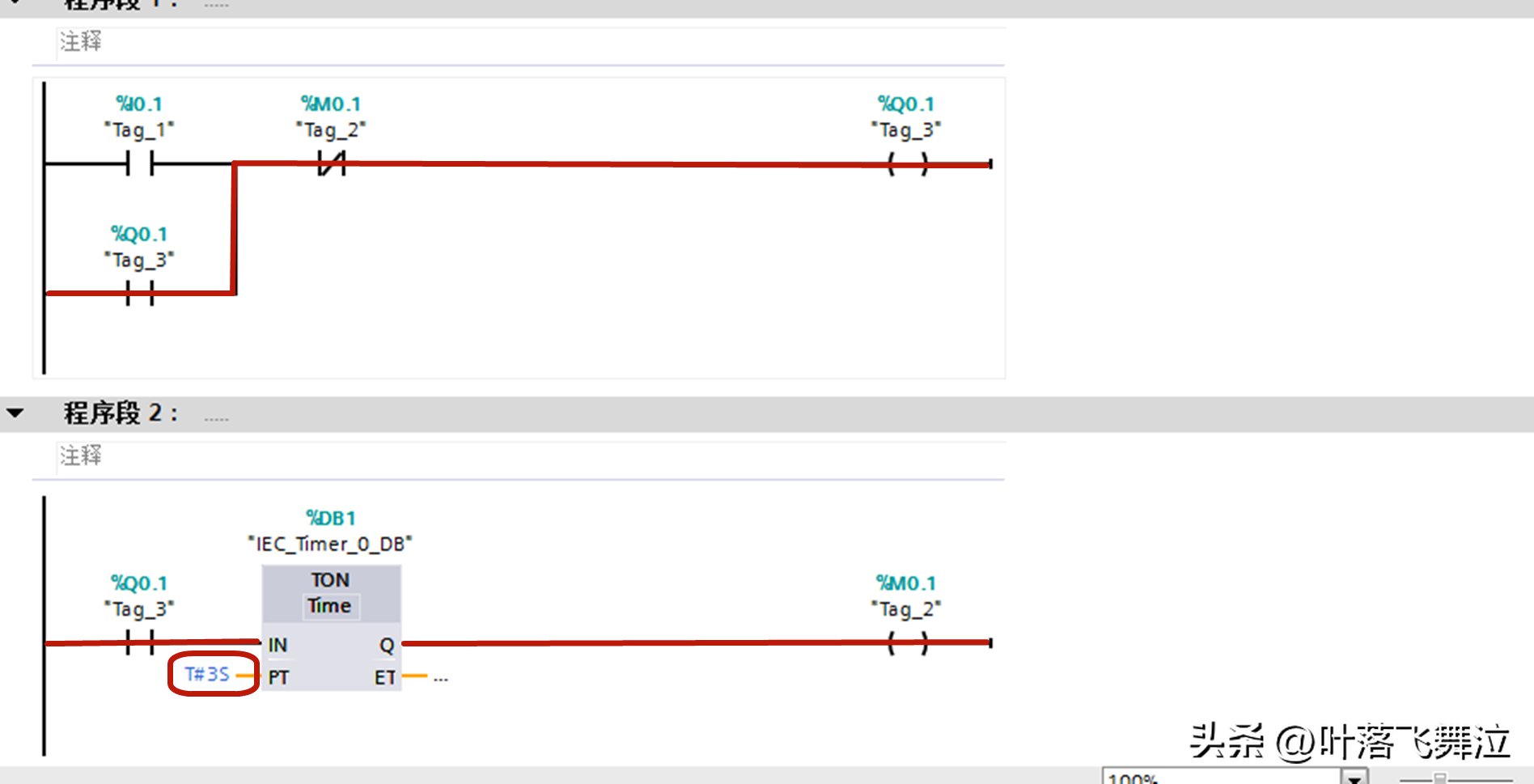

Q0.1另一个常开触点闭合接通定时器

定时器接通3秒后，中间继电器M0.1得电

M0.1通电，其常闭触点断开。切断Q0.1回路，Q0.1常开触点失电断开自锁解除，并且重置定时器。
