PLC控制彩灯项目，超详细案例讲解，快来收藏

导读：本案例主要让读者练习西门子S7-200SMART系列PLC位逻辑指令、定时器、移位指令、子程序的结构等。

控制示意图

如图3-1所示为彩灯控制示意图。

图3-1 彩灯控制

控制要求描述

现有L1-L8共8盏彩灯，要求按下开始按钮，霓虹灯L1-L8以正序每隔1S轮流点亮，当L8亮后，停2S；然后，反向逆序间隔1S轮流点亮，当L1再亮后，停5S，重复上述过程。按下停止按钮，彩灯停止工作。

I/O分配

根据控制要求描述对需要用到的I/O进行分配，如图3-2所示：

图3-2 I/O分配表

【相关指令解读】：此案例主要用到移位指令和其它指令配合，这里主要解读移位指令。

循环左移字节（图3-2）:循环移位指令将输入值 IN 的位值循环左移位，位置循环移位计数 N，然后将结果装载到分配给 OUT 的存储单元中。 循环移位操作为循环操作。

图3-2：循环左移字节

举例说明1：程序如图3-3，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据左移一位，Q0.1变为1。

图3-3

举例说明2：程序如图3-4，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据左移二位，Q0.2变为1。

图3-4

循环右移字节: 如图3-5，循环移位指令将输入值 IN 的位值循环右移，位置循环移位计数 N，然后将结果装载到分配给 OUT 的存储单元中。 循环移位操作为循环操作。

图3-5：循环右移字节

举例说明1：程序如图3-6，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据右移一位，Q0.7变为1。

图3-6

举例说明2：程序如图3-7，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据右移二位，Q0.6变为1。

图3-7

程序控制程序

（1）主程序，对数据初始化，调用相关子程序。M1.0接通代表左移位开始，左移开始之前，将1赋值给QB0。M1.2接通代表右移开始，将128给到QB0, Q0.7为1。程序如图3-8所示

图3-8主程序

（2）循环子程序主要控制灯是启停和循环。按下启动按钮，左移开始标志位M1.0自锁，总共移7位，定时时间为7秒，左移完成断开M1.0延时2秒接通右移标志位M1.2。右移完成延时5秒接通M1.0左移开始标志位，形成循环。程序如图3-9所示

图3-9循环程序

（3）左移程序，利用移位指令和系统时钟配合。程序如图3-10所示

图3-10左移程序

（4）右移子程序程序，利用移位指令和系统时钟配合。程序如图26-6所示

本案例采用子程序的结构编程，并且结合循环指令、定时器指令等编写彩灯循环案例。希望大家能在此文章中汲取西门子200SMART PLC编程相关知识及理念。

（来源：技成培训网，作者：郭彪，留言处大家可以补充文章解释不对或欠缺的部分）

西门子PLC经典案例，用两种编程方法实现两灯交替闪烁

今天给大家说一个西门子案例——西门子S7-200SMART PLC怎么实现两灯交替闪烁

我们先来看看这个案例的具体要求：

使用定时器Q0.0和Q0.1，当按下启动按钮时Q0.0亮，1秒后Q0.0灭，同时Q0.1亮，再过两秒后Q0.1灭。以此循环，直到按下停止按钮，Q0.0和Q0.1全灭

首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化

时序图就是表示地址或变量根据时间的变化而变化的图形

整个占用的时间为3秒，需要用到100毫秒定时器

设：定时器的当前值为X，0≦X﹤10的时候，Q0.0亮；当10≦X﹤30时，Q0.1亮。

接下来就是循环的问题，循环就是用最后一个状态作为第一个状态的启动条件。

定时器PT值为3秒（数值计作30），使用TNO接通延时定时器，当当前值=设定值，状态输出为1时，即定时器状态位T37=1时，就去复位定时器，再从0开始，这个就是自复位，就是自己复位自己，到了3秒就从0开始。

最后梳理下编写程序的思路：

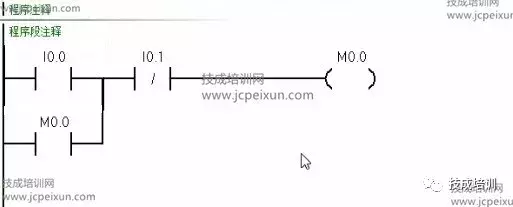

1、 启停控制——输出启动标志位，输出为1，并保持（自锁）

2、 定时器控制——用启动标志位去接通定时器，让其工作

3、 比较——0-1秒Q0.0输出，1-3秒Q0.1输出

于是程序如图：

此外还有第二种方法哦，会使用到震荡电路（闪烁电路）以及两个定时器交替控制，一个控制接通时间，一个控制断开时间，一起来看看。

看完这段程序，建议大家还是自己动手 操作一遍，效果会更好哦！
