图文讲解电脑用网线如何与PLC连接

本期给大家讲解一下电脑用网线如何与PLC通讯。

看下图，可以看到我用的是一个自带网口的PLC

下面先看电脑直接和PLC网线连接方式通讯

新建项目，机型最好和实际使用的PLC一样。

连接目标，选择以太网

这里选直连

下面是动图留意看，一切尽在不言中。

可以看到下面通讯成功啦

切换到在线读取就可以了。

重点来啦，PLC参数那里可以看到我设置的PLC的IP地址，我们记下。

下面再看看通过交换机怎么连？因为交换机上可能有多个PLC，所以我们需要准确的知道要连PLC的IP地址才能保证不会连错PLC。下图就是PLC网线到交换机，电脑网线也到交换机。

怎么通讯呢？依旧是重复上面做个的操作，新建项目

在连接之前记得设置电脑的IP地址哦，保证和PLC的IP地址在通一网段

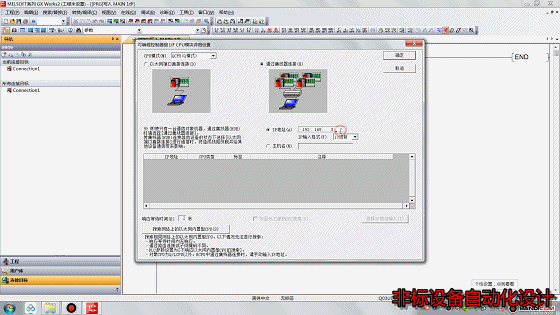

再连接目标唯一的区别就是下面选集线器连接，然后输入之前获取的PLC的IP地址

通讯成功

下面就一样读取操作了。

下面链接是视频讲解，谢谢观看！

PLC和电脑的连接，到底是选电缆还是选网线？一篇文章教会你

导读：

在工业自动化领域，PLC是核心组件之一，而电脑则常常被用作编程、监控和数据分析的工具。如何将两者有效地连接起来，实现数据的交换和设备的控制，是许多工程师和技术人员关注的焦点。

以三菱FX3U的PLC为例，我们将详细介绍如何进行通讯连接。对于其他类型的PLC，虽然具体的型号和参数可能有所不同，但基本的通讯连接流程是大致相同的。在进行PLC通讯连接之前，我们需要进行一些准备工作。第一步：给PLC进行供电 在进行任何连接之前，首先需要给PLC提供稳定的电源。三菱FX3U的PLC通常需要24V的直流电源，您可以使用专用的电源适配器，或者在某些情况下，如果您使用的是现场设备，可能已经有了现成的供电解决方案。请确保电源电压稳定，并且符合三菱FX3U的规格要求。

第二步：选择电缆或者网线，将PLC和电脑进行连接 在完成供电之后，接下来我们需要通过适当的电缆或网线将PLC与电脑进行连接。根据您的具体情况，您可以选择串行通信电缆或者以太网线。具体选择哪种方式，主要取决于您的设备和应用程序需求。

如果您选择的是串行通信方式，您需要购买专用的串行通信电缆，并按照正确的连接方式将电脑的串行端口与PLC的串行端口连接起来。在连接时，请确保电缆连接牢固，没有松动或短路的情况。如果您选择的是以太网连接方式，您需要购买以太网线，并将PLC连接到您的局域网中。然后，您可以在电脑上安装相应的软件或者驱动程序，以便通过以太网与PLC进行通信。在连接时，请确保网线连接良好，并且网络配置正确。

完成以上两步之后，您的PLC应该已经与电脑建立了基本的通讯连接。

三、使用PLC编程软件进行编程、监控和调试等操作。

首先，我们需要打开电脑，进入操作系统。接下来，通过右键点击“管理”.

我们可以轻松地进入到设备管理器。

在这里，我们的目标是查看电脑的端口情况，并记下端口号的数值。

端口是电脑与外部设备通讯的桥梁，对于PLC通讯来说，选择正确的端口至关重要。在设备管理器中，我们可以看到电脑上的所有端口，包括USB、串口等。找到用于与PLC通讯的端口后，记下它的数值编号。完成端口的查看后，我们接下来打开三菱PLC编程软件。如果已经存在一个工程，我们可以直接打开它；如果还没有工程，那么我们可以选择新建一个工程。在软件的主界面上，我们找到“连接目标”或者类似的选项，这通常在菜单栏的“工程”下面。

进入“连接目标”后，我们可以看到一个名为“connections”的选项。双击它，我们将进入详细的通讯设置页面。在这里，我们选择之前在设备管理器中查看到的端口号，并确保其他设置如波特率、数据位等与PLC的设置相匹配。

完成设置后，我们可以进行一次通讯测试。点击软件界面上的“通讯测试”按钮，如果一切设置正确，电脑与PLC的连接应该是成功的。成功的连接意味着我们可以从电脑向PLC写入程序或从PLC读取数据。在完成硬件连接和软件设置后，我们就可以开始进行实际的编程或数据通讯操作了。但请记住，每次更换硬件或修改设置后，都需要重新进行通讯测试以确保连接的稳定性。

四、PLC和电脑的连接，到底是选电缆还是选网线？

传统的电缆连接方式，如RS485、RS232等，在短距离通信中表现良好。它们具有即插即用的特点，连接稳定，数据传输速率适中。然而，随着工业控制系统的规模扩大，电缆连接的局限性也日益凸显。长距离通信时信号衰减严重，多个设备间通信时需要大量的线缆和接口，增加了布线和维护成本。

与此同时，随着以太网技术的普及和发展，越来越多的工程师开始考虑使用网线连接PLC和电脑。以太网具有高速、远距离通信的能力，采用TCP/IP协议，数据传输速率高，能够满足大数据量传输的需求。此外，网线连接具有良好的扩展性，可以轻松地连接多个设备，且易于维护和故障排查。

然而，网线连接也并非完美无缺。与电缆连接相比，网线连接需要更多的配置工作，如IP地址分配、子网掩码设置等。此外，网络故障的诊断和排除也需要一定的专业知识和技能。

综上所述，选择电缆还是网线连接PLC和电脑，应综合考虑实际需求、预算以及人员技术水平等因素。在短距离、简单系统或传统应用场景下，电缆连接仍是一个可靠的选择。而在需要高速、远距离通信或扩展性强的复杂系统中，网线连接则更具优势。
