关于三菱PLC传送指令 mov的使用方法

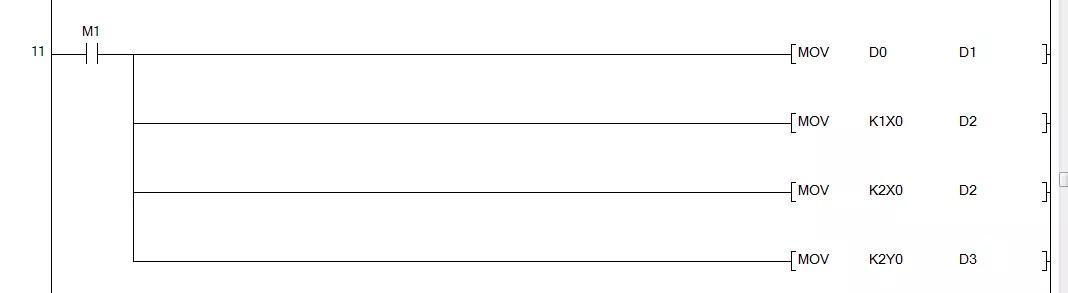

传送指令通俗的来讲相当于复制功能。将A复制到B这样的功能。在程序就是把，A的数据复制到B里面去，让B也有A的数据。只要有数据内容就可以传送过去。比如：mov D0 D1。就是把D0的数据复制到 D1里面。但是在PLC里面将这个功能称为传送指令。传送指令只能传送数据（K、H、C、T、D、或者开关量组成的字，例如：K1X0 、K1M0、K1Y0），不能传送开关量。（X、Y、M）

通过实例看看MOV指令的应用

今天跟大家通过实例来看看MOV指令的使用，本文主要通过三菱PLC和西门子博途来看看MOV指令的使用。

实例功能要求：

当按下SB0时，数码管显示0

当按下SB1时，数码管显示1

当按下SB2时，数码管显示2

当按下SB3时，数码管显示3

当按下SB4时，数码管显示4

当按下SB5时，数码管显示5

当按下SB6时，数码管显示6

当按下SB7时，数码管显示7

当按下SB8时，数码管显示8

当按下SB9时，数码管显示9

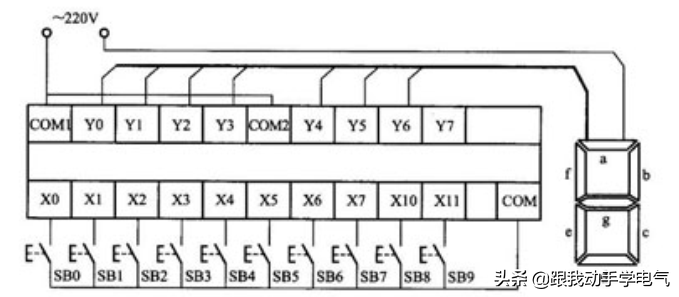

接线图如下：

由上面功能要求我们可以知道用到的变量如下：

输入：SB0 X0/I0.0，SB1 X1/I0.1，SB2 X2/I0.2，SB3 X3/I0.3，SB4 X4/I0.4，SB5 X5/I0.5，SB6 X6/I0.6，SB7 X7/I0.7，SB8 X10/I1.0，SB9 X11/I1.1，

输出：a段显示 Y0/Q0.0，b段显示 Y1/Q0.1，c段显示 Y2/Q0.2，d段显示 Y3/Q0.3，e段显示 Y4/Q0.4，f段显示 Y5/Q0.5，g段显示 Y6/Q0.6，

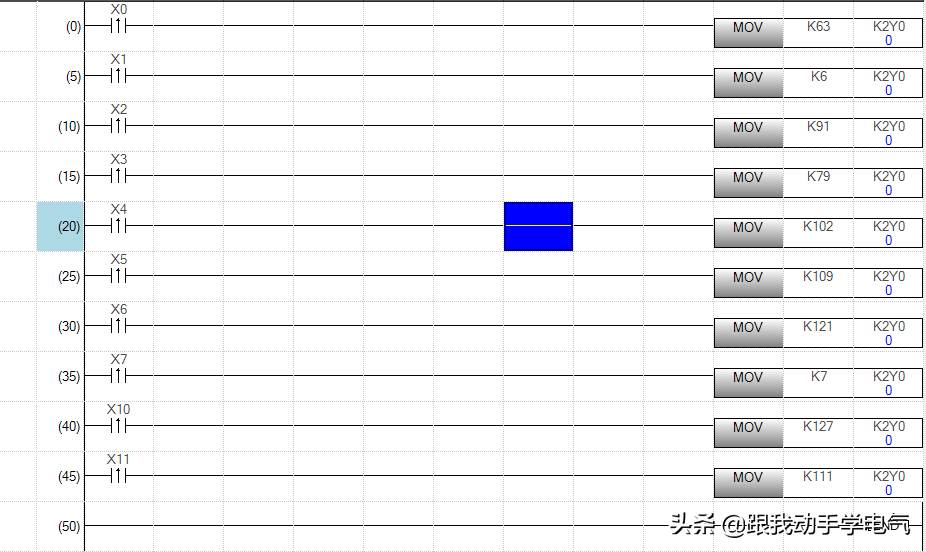

三菱PLC编程如下：

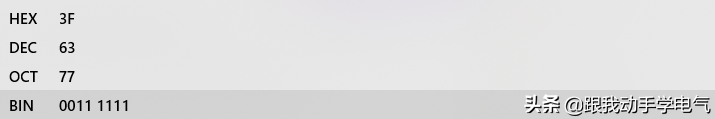

当按下SB0，显示0，即abcdef亮，需要将63送到K2Y0/QB0

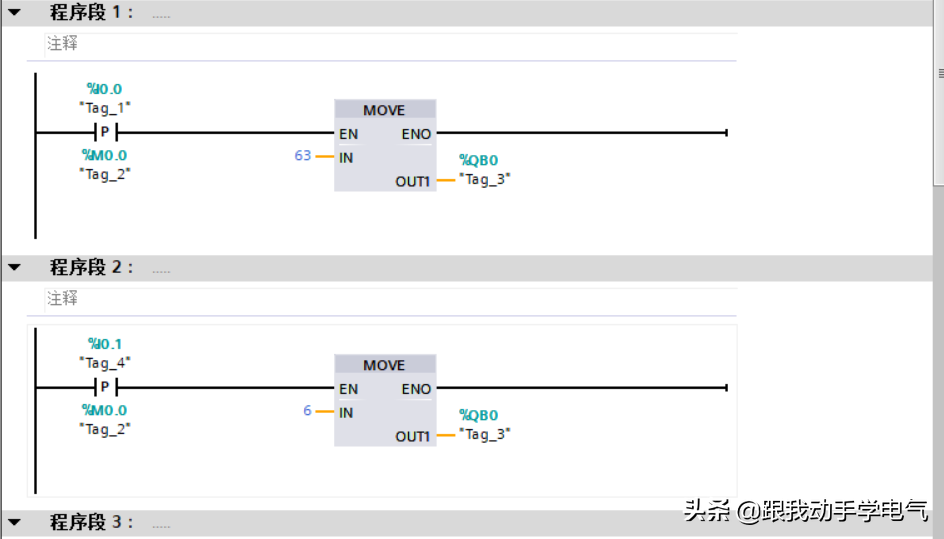

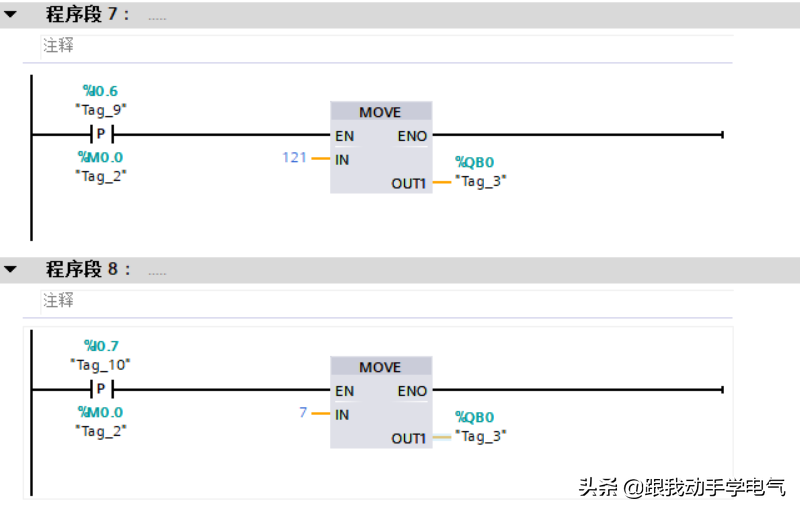

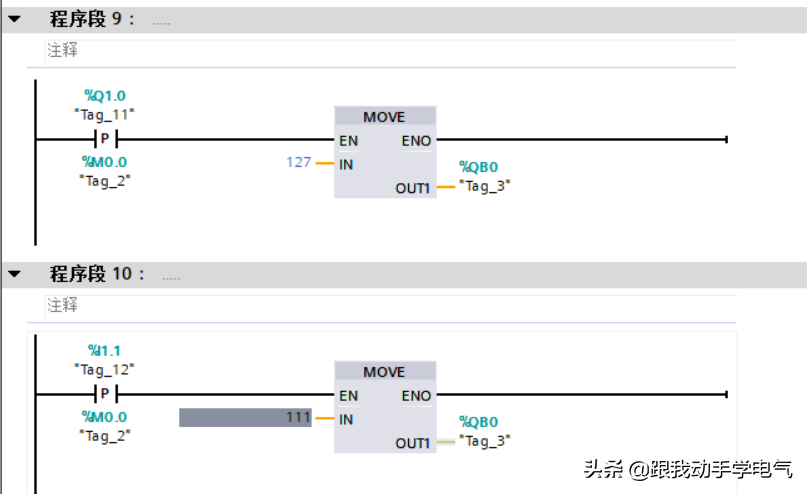

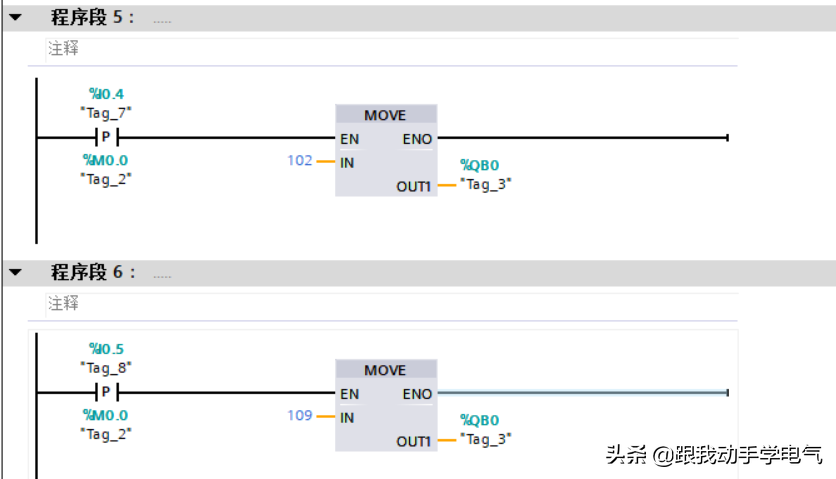

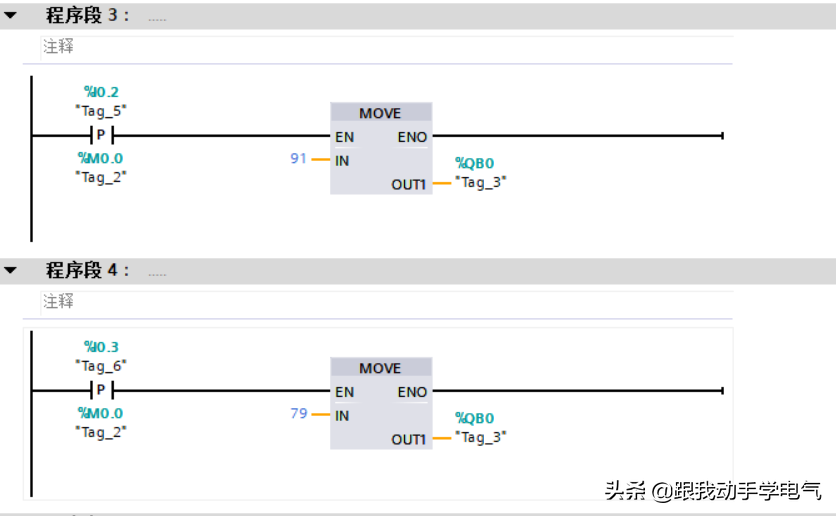

博途程序：

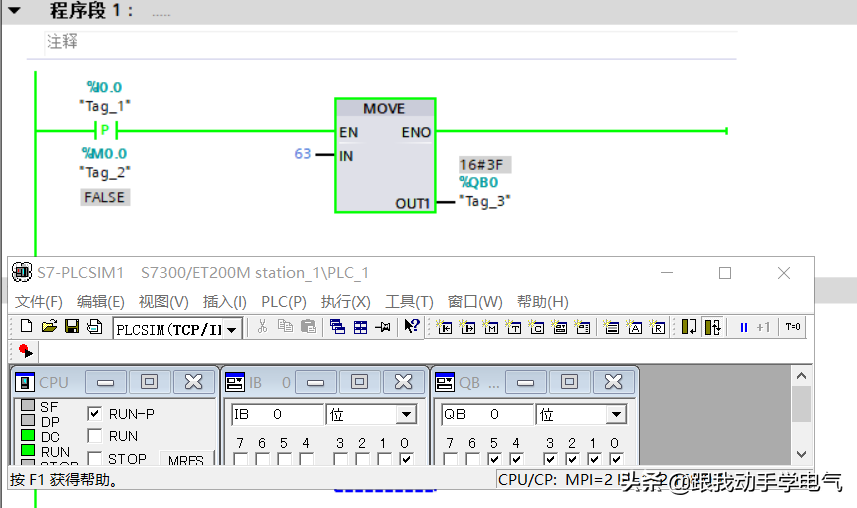

仿真：

当按下SB0，则，即abcdef亮，需要将63送到K2Y0/QB0，即Q0.0~Q0.5亮
