AB系列PLC程序远程上下载、调试方法

AB(Allen-Bradely)是罗克韦尔（ROCKWELL）集团下专门研发和生产PLC的公司，在PLC领域已经有几十年的历史，是世界上资历最深的PLC供应商之一。AB的PLC产品以涉及面广、通讯能力强、功能强大而著称。产品有以下几个系列：Micrologix、Flexlogix、SLC500系列、CompactLogix系列（使用RSLogix5000编程软件）、ControLogix系列。

AB的EtherNet/IP是一种开放的工业网络标准，支持隐式和显示的信息通讯，使用商业、现成的EtherNet设备和物理介质。

随着网络通讯的发展， PLC程序远程上下载、调试的技术已经非常成熟和稳定，该技术能帮助工程师远程进行设备维护，排除故障，使工程师不在忙于路途来回奔波，极大缩短了排故时间，提升了生产效率。下面我们介绍如何实现AB系列PLC程序远程上下载、调试方法。

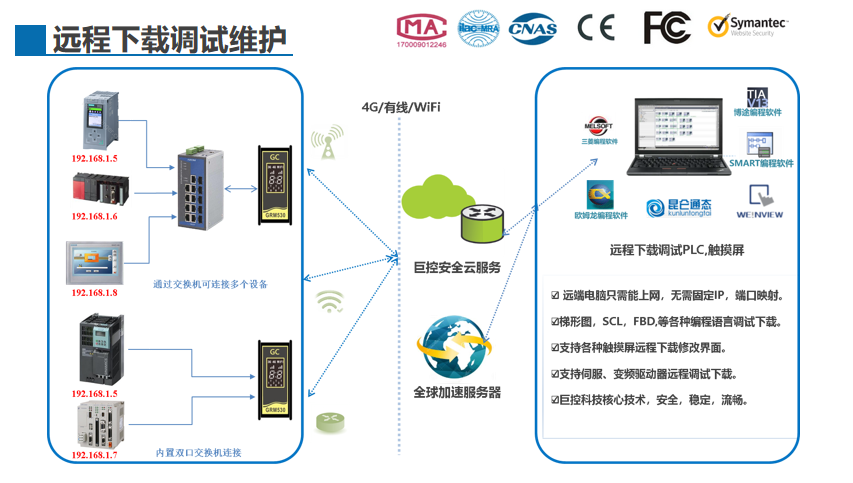

一、完成AB系列PLC程序远程上下载、调试需要的硬件、软件

1、可以运行Rockwell Software、GVCOM3的软件并能上网的电脑一台。

2、AB的PLC一台

3、巨控GRM500远程控制终端一台

AB的PLC通过网线连接GRM500网口，GRM530通过4G、有线或者wifi任意一种方式上网。

二、完成AB系列PLC程序远程上下载、调试需要的硬件、软件

1、Rockwell Software软件一套；

2、巨控GVCOM3软件；

三、AB系列PLC程序远程上下载、调试方法

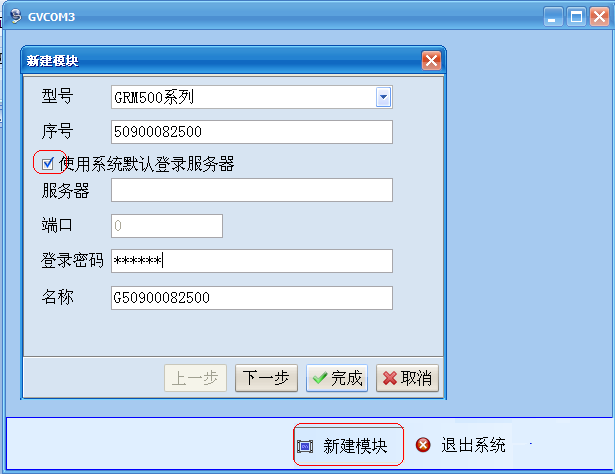

1、电脑上运行GVCOM3软件，点击下面的“新建模块”，输入GRM500模块11位序号和密码。

2 点击“下一步”，因为AB系列 PLC的编程口是通过GRM的网口连接，直接点下一步，多点几次，直到出现网口通道。

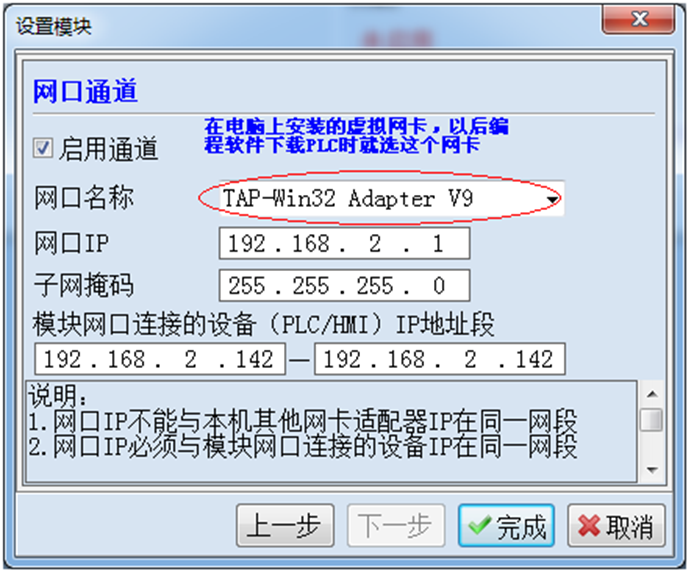

网口名称：选择安装好的虚拟网口 TAP-WIN32 Adapter V9,如果没有，点下拉框自动新建即可。

网口IP：该IP只要求和你远程PLC 的IP一个网段，并且和其同网段的设备不冲突即可。如上图，和网口连接的远程PLC地址为192.168.2.142，网口IP随便设置为该网段的一个IP，和这些PLC不冲突即可。

子网掩码：255.255.255.0。

网口连接设备的IP地址段：也就是你要远程下载PLC的IP(可以是一个IP，如果有多个PLC，也可以是一个IP段)

设置好后点击完成，回到GVCOM3的运行界面

3、点击GVCOM3

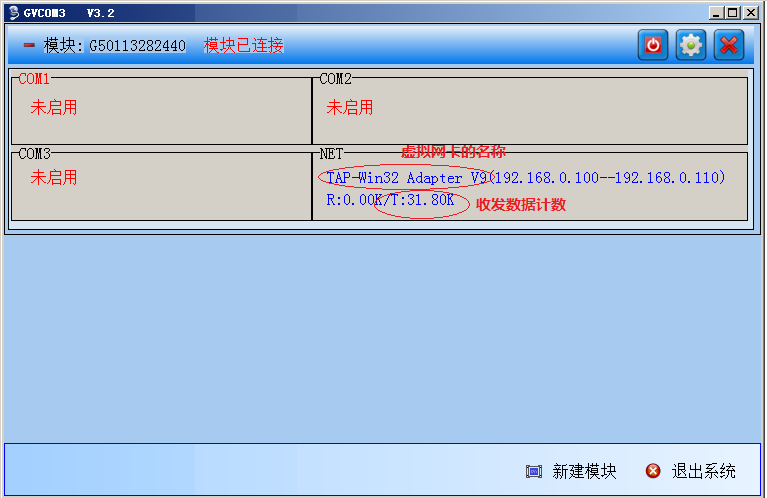

，出现如下图所示“模块已连接”时表示可以远程下载AB的PLC。

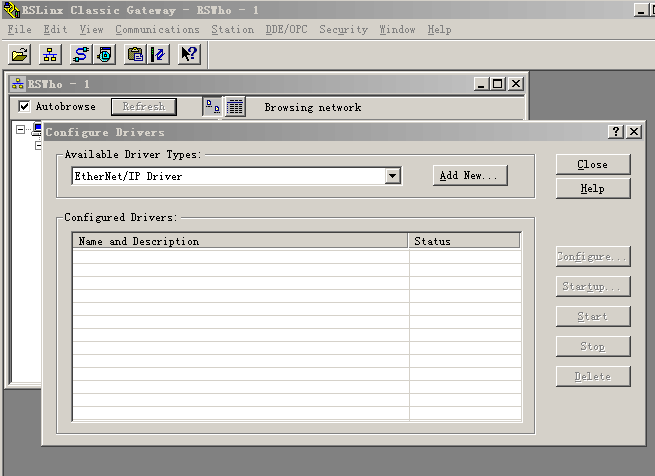

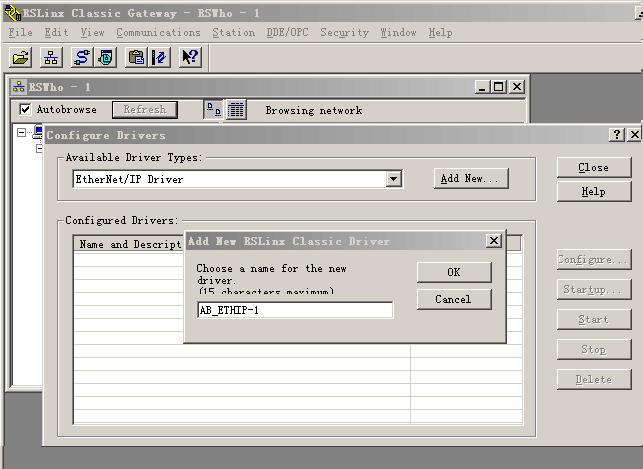

4、 AB的RSLinx Classic软件，打开Configure Drivers对话框，如下图所示，选择“Ethernet/IP Driver”，点击“Add New…

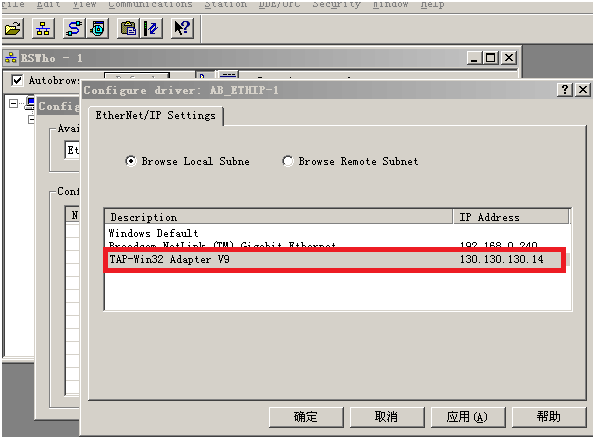

5、点击OK。点击“Configure…”，选择模块网口通道使用的网卡适配器TAP-WIN32 Adapter V9，点击“确定”。

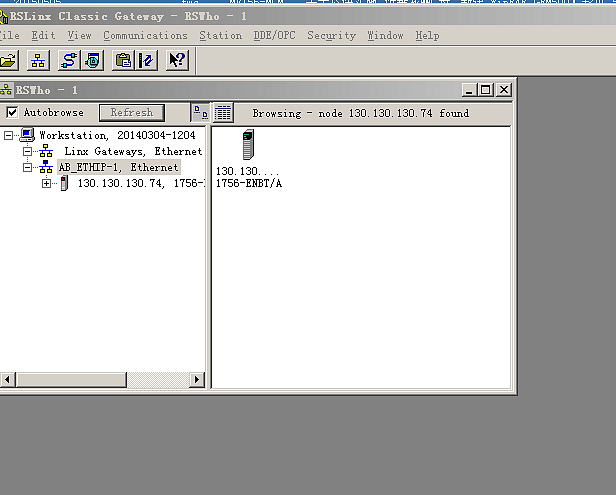

6、在AB的RSLinx Classic软件中找到AB系列PLC后即可上传、下载程序

不仅可以流畅的下载调试各种主流PLC(西门子，三菱，欧姆龙，AB，施耐德，台达等)，即使对于文件比较大的触摸屏工程（步科，威纶，昆仑，西门子触屏， 南大傲拓触屏，，三菱GS系列触摸屏 ，Proface 触摸屏 ），要求响应速度的运动控制器，伺服（西门子G120变频器 安川运动控制器），巨控模块依然可以轻松应对，流畅下载，遥遥领先的技术得益于巨控科技多年来投入大量精力和设备实际测试和积累。

作者：工控小周 任职广州巨控产品经理

三菱PLC的分类和编程教程，我们看看与西门子的有什么区别？

很多朋友问我，学PLC是否需要掌握多个品牌的PLC。

我的建议是不需要，比如精通了西门子再去学习三菱或者其他品牌的会很容易，这里的容易是指上手容易，因为无论是哪种PLC,对于同一个项目来说，相同的是逻辑关系，其实PLC就是实现逻辑关系的工具，因为精通还是需要一些时间的，比如说一些特殊的应用等等，但是一般能精通一个大品牌的PLC，他的自学能力还是不错的，所以再学习的话只是软件不同；

以前一直讲西门子PLC，今天我们讲一讲三菱。希望大家看完以后可以有一个认识！

三菱PLC主要分分为FX系列小型PLC，Q系列中大型PLC

三菱FX系列PLC

包括FX1S FX1N FX2N FX3U四种基本类型的PLC，早期还包括FX0系列产品。

FX1S系列为整体固定I/O结构，最大IO点数为40，IO点数不可扩展；

FX1N FX2N FX3U系列为基本单元加扩展的结构形式，可以通过IO扩展模块增加IO.

FX1N最大的IO点数是128点:

FX2N最大的IO点数是256点:

FX3U最大的IO点数是384点（包括CC-Llink连接的远程IO）:

FX1NC FX2NC FX3UC是变形系列，主要区别是端子的连接方式和PLC的电源输入，变形系列的端子采用的插入式，输入电源只能24VDC，较普通系列要便宜。普通系列的端子是接线端子连接，电压允许使用AC电源。

FX1S系列PLC只能通过RS-232、RS-422RS-485等标准接口与外部设备、计算机以及PLC之间通讯. FX1N FX2N FX3U增加了AS-ICC-Link网络通讯功能。

三菱Q系列PLC介绍

Q系列PLC是三菱公司从原A系列PLC基础上发展起来的中大型PLC系列产品。Q系列PLC是模块化的PLC.。按照不同的性能，Q系列PLC的CPU可以分为基本型、高性能型、过程控制型、运动控制型、计算机型、冗余型等多种系列产品。

1、 基本型CPU包括Q00J、Q00、Q01共三种基本型号。Q00J型为机构紧凑、功能精简型PLC，最大的IO点数为256点，程序容量为8K，可以适用于小规模控制系统。

Q01系列CPU在基本型中功能最强，最大的IO点数可以达到1024点

2、 高性能CPU包括Q02、Q02H、Q06H、Q12H、Q25H等品种，Q25H系列的功能最强，最大的IO点数为4096点，程序容量为252K步，可以适用于中大规模的控制系统。

Q系列过程控制CPU包括Q12PH、Q25PH两种基本型号，可以用于小型DCS系统的控制。过程控制CPU构成的PLC系统，使用的编程软件与通用PLC系统（DX Develop）不同，使用的是PX Develop软件。Q系列过程控制CPU可以使用过程控制专用编程语言FBD进行编程，过程控制CPU增强了PID调节功能。

3、Q系列运动CPU包括Q172、Q173两种基本型号，分别可以用于8轴与32轴的定位控制。

4、Q系列冗余CPU目前有Q12PRH与Q25PRH两种规格，冗余系统用于对控制系统可靠性要求极高，不允许控制系统出现停机的控制场合。

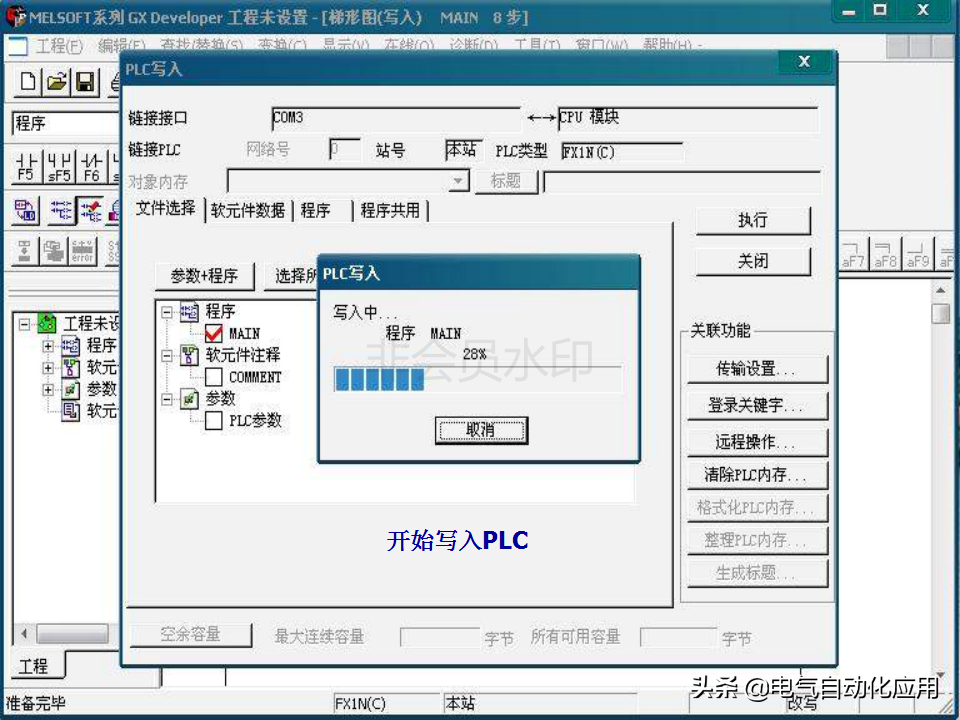

下面我们介绍一下GX Developer的使用方法
