西门子PLC编程软件介绍与分享,s7-200入门教程，软件的安装使用

原创不易,请勿抄袭!

新手教程,高手勿喷,毕竟每个人都是从新手过来的,一些基础的知识可以帮助快速渡过新手期.

S7-200是西门子一个比较经典的PLC,以前我们也聊过西门子不同PLC之间的区别,虽然西门子S7-200现在停产了,但仍然有很多工厂使用这种PLC,毕竟不是所有工厂都能使用得起博途.今天我们聊一聊西门子S7-200编程软件的使用方法.

首先西门子S7-200使用单独的编程软件,叫SETP7-Micro/Win V4.0 SP9,

顺便提一下S7-200smart的编程软件叫STEP 7 MicroWIN SMART

S7-300/S7-400的编程软件叫STEP7

博途系列S1200/S1500叫 TIA Portal V13/V14/V15.

有需要软件的可以给我在下方留言'我想要西门子软件'然后私信我想要哪个软件就可以！

我会一一发送！

今天我们学习一下S7-200的编程软件。

下载SETP7-Micro/Win V4.0 SP9，在Winddows7下安装，其它软件一样，安装好编程软件后，您就可以在桌面上看到如下所示的图标。

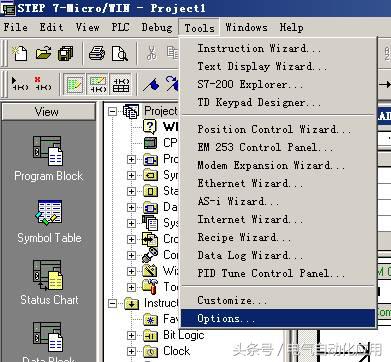

重启后，在Tool（工具）菜单中选择Options…（选项）里面修改成中文，如下图。

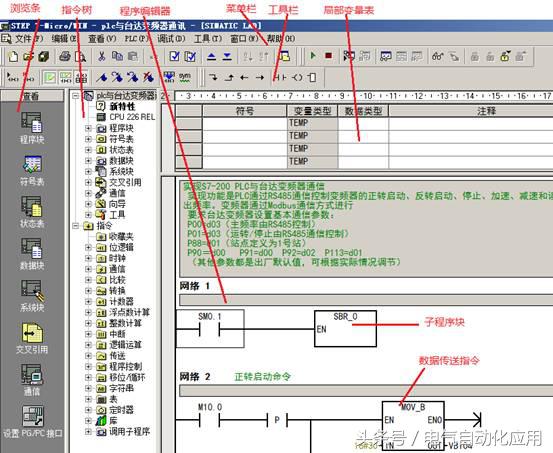

1. 主界面各功能如下图所示：

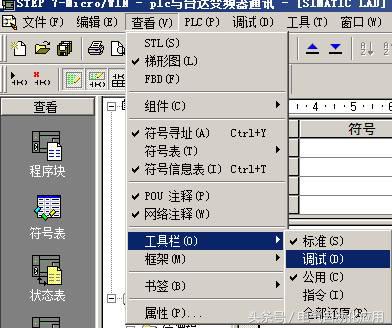

2．工具条 提供简便的鼠标操作，可用“查看”菜单的“工具栏”项自定义工具条。可添加和删除3种按钮：标准、调试和指令。如下图所示。

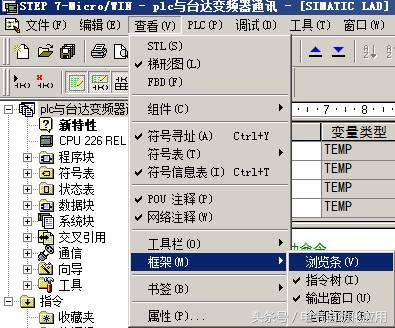

3．浏览条 提供按钮控制的快速窗口切换功能。可用“查看”菜单的“框架”中的“浏览条”项选择是否打开。引导条包括程序块（Program Block）、符号表（Symbol Table）、状态表（Status Chart）、数据块（Data Block）、系统块（System Block）、交叉索引（Cross Reference）、通讯（Communications）和设置PG/PC接口。

4．指令树 提供编程时用到的所有快捷操作命令和PLC指令。可用“查看”菜单的“指令树”项决定是否将其打开。参见上图。

5．输出窗口 显示程序编译的结果信息。

6．状态条 显示软件执行状态，编辑程序时，显示当前网络号、行号、列号；运行时，显示运行状态、通讯波特率、远程地址等。

7．程序编辑器 梯形图、语句表或功能图表编辑器编写用户程序，或在联机状态下从PLC上装用户程序进行程序的编辑或修改。

8．局部变量表 每个程序块都对应一个局部变量表，在带参数的子程序调用中，参数的传递就是通过局部变量表进行的。

大家想要哪个软件的介绍也可以给我留言，我会准备材料！

喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！
