施耐德Twido编程软件如何对变量进行在线监控操作

PLC处于连接状态，当 PLC 处于"运行"或"停止"模式时，可以使用动态数据表来在线查看和调整程序变量；

1）新建动态变量表，在"Program"中"Debug"页面，点击"Manage animation tables"创建一个新的列表"Create a new table"；

2）新建动态数据表名称默认"My animation table1"。

2、点击编辑软件右下角

按钮，可以在激活程序页面弹出动态变量数据表，这样就可以对软件变量进行监控操作；

使用动态数据表，可以：

在程序运行时，监控控制器中任何变量的实际值并与预期值相比较；

独立于已计算的值来更改变量的值，直到再次更新这些值；

备份动态数据表中所有变量的当前值；

将动态数据表中所有变量的暂存值恢复到控制器中；

强制输入和输出。

施耐德位控模块Twido产品结构及功能介绍

可编程控制器

施耐德位控模块Twido 产品

特性

Twido 位控模块TWDPTO220DT模块是施耐德电气小型可编程控制器Twido家族的一位新成员,通过发脉冲的方式实现伺服放大器的独立轴控制。与施耐德电气伺服控制器Lexium23相组合,是OEM运动控制的最佳解决方案,同时还能连接第三方伺服产品。

脉冲输出特性

> 输出数量 : 2通道,案通道200KHz（A/B相为100KHz）

> 正常输出的电缆类型 : 屏蔽电缆；电缆长度 <3m

> CW, CCW 兼容性 : RS422 标准输出, 案脉冲输出7 mA

> 最大负载电流 : 20 mA / 脉冲

运行环境指标

> 适应运行温度 : 0°C ～ +55°C

> 储存温度 : -25°C ～ +70°C

> 相对湿度 : 5% ～ 95%

> 海拔 : 0 ～ 2000米

质保期 : 18个月

优势

一触即发 使命必达

案个位控模块可支持2通道200KHz（A/B相为100KHz）独立轴控制

案个Twido本体最多可以扩展2个位控模块,实现4个独立轴运动控制

多达6条基本运动指令,6种回原点方式

支持标准RS422差分输出,满足更多运用需求

简单易用的TwidoSuite软件轻松实现编程

应用

包装行业

> 贴标机

> 套标机

> 覆膜机

> 切面机

> 纸箱机…

机床行业

> 车床

> 镗床

> 磨床

> 木工机械…

其他行业

> 贴晶机

> PCB板生产设备

> LED检测设备

> 医疗设备…

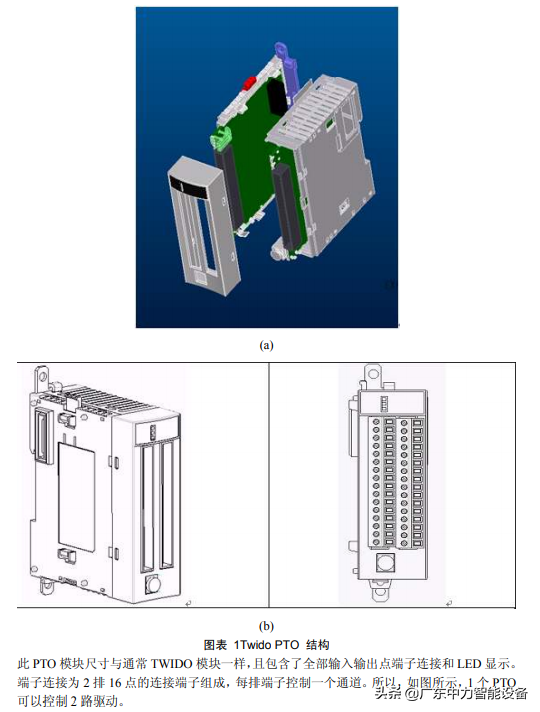

产品结构

施耐德位控模块Twido产品结构

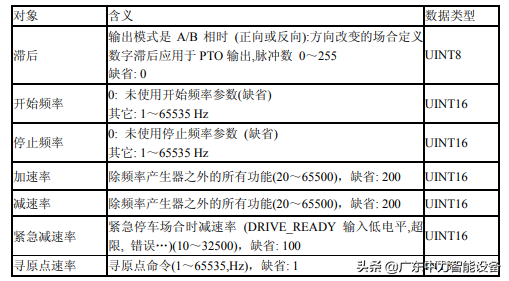

命令参数

施耐德位控模块Twido命令参数
