掌握这7个经典的PLC程序，PLC编程一通百通

有接触过PLC编程的童鞋，应该都有听过自锁、连锁和互锁等词语吧？这是我们PLC编程的典型的基本编程环节，我们必须要掌握。下面小编就给大家分享一下几个最经典的小程序。

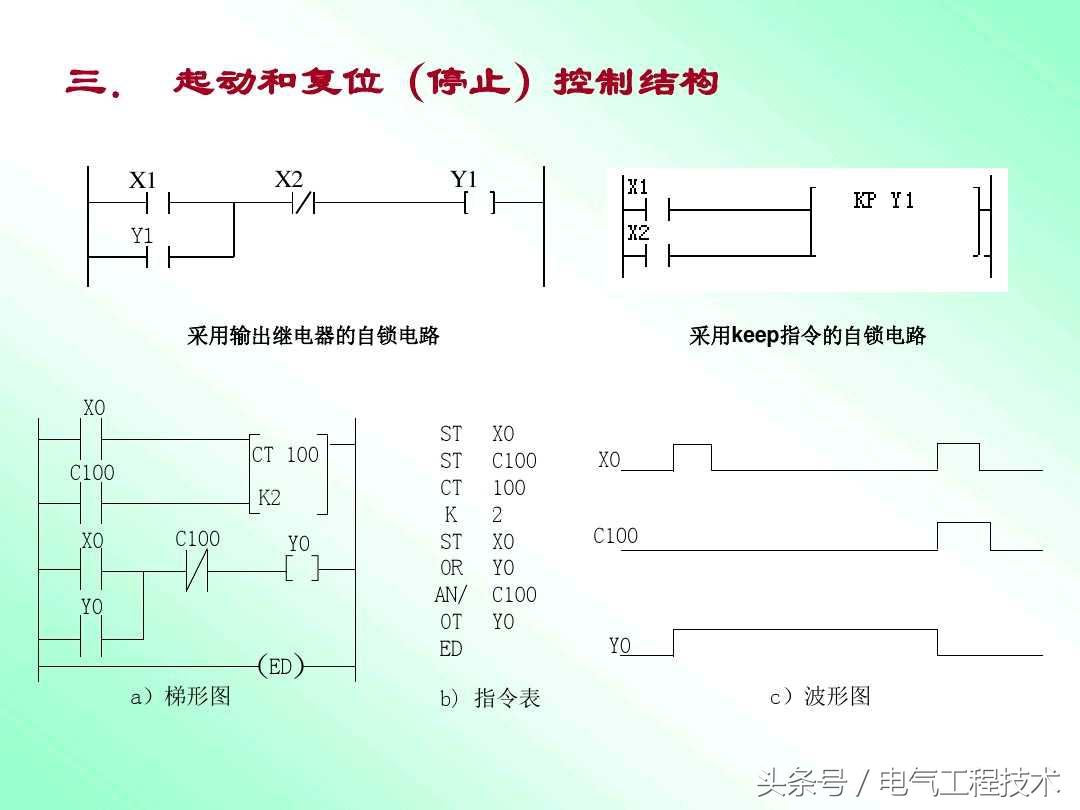

1.自锁（启保停）

自锁需要并联一个线圈输出的常开触点，当启动后，并联的常开触点起到维持输出继续闭合的作用，就是自锁。我们最常用的启保停程序就是自锁。

2.连锁和互锁（正反转）

连锁就是用两个或多个信号控制一个输出，其实就是触点串联程序。互锁其实是连锁的扩展，利用一个程序行的输出信号作为其他程序行的连锁触点，相互之间进行运行控制，就是互锁。当两个或多个输出之间存在不能同时运行的情况时，就需要用到互锁，比如正反转控制。

3.闪烁电路（报警灯）

闪烁电路，也叫振荡电路，就是灯亮与灭之间的不断循环，通过改定时器的设定值可以控制灯的闪烁频率。

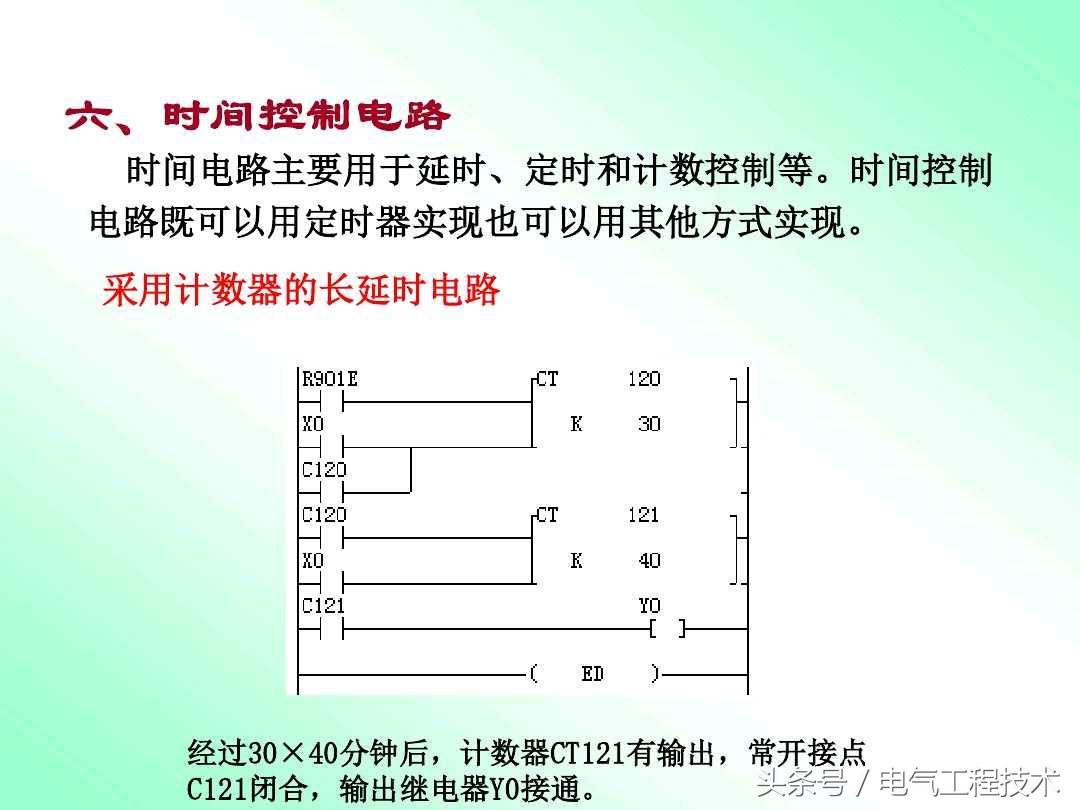

4.延时接通和延时断开

通过定时器实现延迟一定时间使输出闭合，以及延迟一定时间使输出断开。

5.交替输出（单按钮控制启停）

交替输出电路其实就是单按钮控制启停功能，交替输出有N多种编程方法，这里仅以其中一种为例。

6.多点启停

多地控制一个输出时，把所有常开触点并联，常闭触点串联，就可以实现多点启停。

7.点动加连动运行

在继电控制中，点动是采用复合按钮实现的，利用复合按钮的先断后合功能可以实现点动。从继电控制转换成梯形图，只要修改一下，如下图梯形图程序就可以实现点动加连动运行的功能。当X22断开时，M1比Y20后断，X22的常闭触点阻止了Y22的自锁通路。

以上就是学习PLC必须掌握的几个经典程序，大家学会了吗？

7个PLC编程原则和10个PLC编程例子，弄懂后可以让你轻松入门学PLC

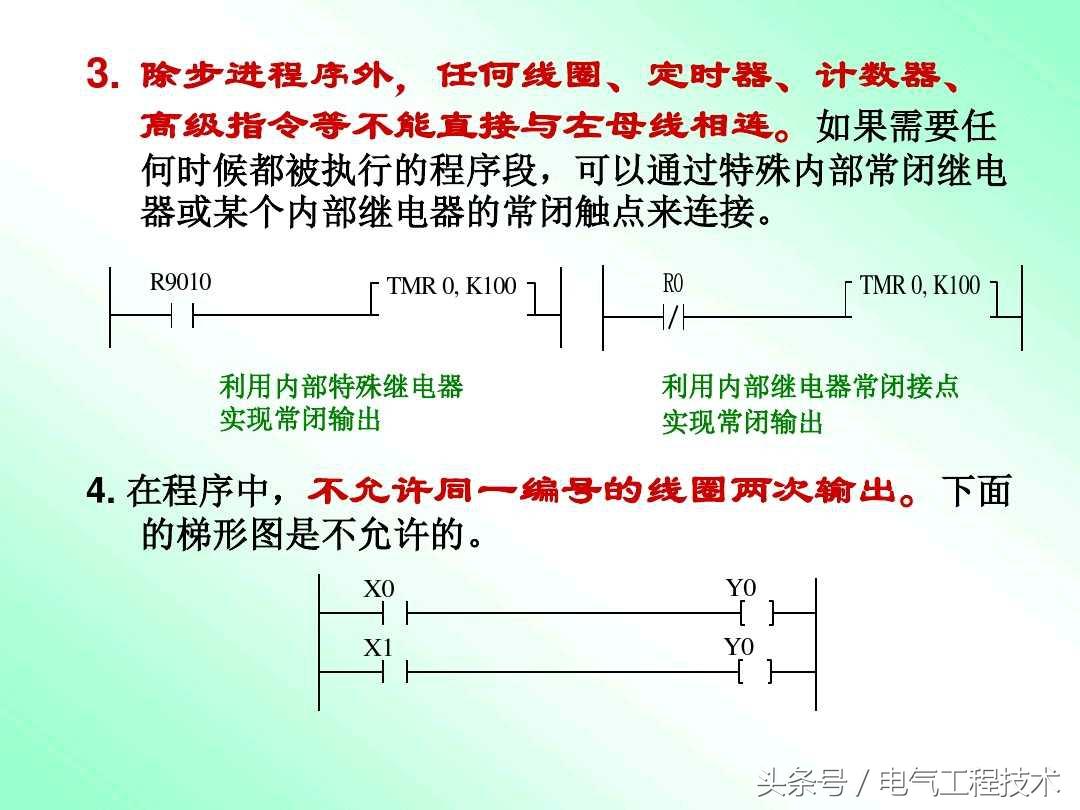

最近很多的电工师傅都留言问:PLC应该怎么学习？PLC编程难吗？有没有什么编程的规范和例子？怎么快速入门学习编程？等等诸如此类的问题，都是PLC初学者经常都会有疑问的地方，老电工师傅都知道PLC的编程，特别是梯形图的编程，是有一定的标准规范的，按照梯形图的编程规范，那么PLC控制程序才可以转换为PLC可以识别的编程语言，这样子PLC才会按照既定的程序进行工况的控制，那么问题来了，PLC梯形图编程的规范是什么？怎么才可以编程出PLC可以正确识别的程序，今天我们就重点来看一下:梯形图编程的原则以及具体的应用实例，希望可以对PLC初学者提供一定的帮助:
