欧姆龙和西门子一键启停PLC编程方法图解 看完秒懂！

之前分享了台达PLC一键启动梯形图编写，大家纷纷要求看看其他品牌的一键程序编写，我这是应大家要求开始分享其他品牌一键启停梯形图。

整理了以前项目中用的一些编程技巧，我首先分享欧姆龙的一键启动，我使用欧姆龙PLC里面的专用指令，图1

图一

欧姆龙编程软件里面有些可以直接输入类似于台达或者三菱上升沿指令，有些不能直接输入，我用的这款软件就不能直接输入上升沿指令

，我需要写入一个DIFU 200.00然后在输出上升沿指令。最后面这个KEEP指令是欧姆龙专门的保持指令。图二详解介绍KEEP指令。

图二

KEEP(11)用来保持基于两个执行条件指定位的状态。这些执行条件用S和R标出。S是置位输出，R是复位输出。KEEP(11)运算就象一个由S置位和R复位的锁存继电器。

当S为ON时，其指定位也会置ON，并保持ON直到复位为止，在此期间不管S是否保持ON还是变为OFF。

当R置ON时，其指定位也会置OFF，并保持OFF直到置位为止，在此期间不管R是否保持ON还是变为OFF。

也就是类似于三菱和台达系列中相当于SET/RERST 指令；当置位接通一次后，对应的状态就保持，直到复位为ON时，解除保持；

这样说大家应该明白吧。

西门子S7-200PLC和S7-200smart里面，没有ALT指令，也没有KEEP指令，需要我们自己搭建一个一键启停梯形图。图3和图4（一张截图放不下，电脑屏比较小）

图3

图四

当第一次按下按钮时候，网络1 置位M0.0就导通了，网络2和网络3中M0.0常开点闭合，同时网络四接通Q0.0，同样，当第二次按下按钮时候，网络2的M0.1导通，同时网络3 M0.0和M0.1导通，复位M0.0和M0.1线圈。大家有机会自己编写好程序，自己链接上PLC就可以去试一试。当然西门子还有其他方法可以实现，那就是用计数器指令，也可以实现一键启停。我就在里过多废话了。

下次我准备给大家分享台达PLC时间锁的程序编写，因为我们做设备怕遇到老赖，一般编写一个这样程序，到了时间给钱，不给钱就自动停机。大家如果想看请在下面留言。

​电工学习网独家原创稿件，转载必须注明原文出处及原文链接，违者必究！

留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。

推荐阅读：电动机起停一键控制PLC梯形图程序, 请点击下面“了解更多 ”

教你把PLC梯形图放入Word中，这招学了准能用上！

学自动化工程的朋友在毕业设计的时候，需要将程序复制到word中，有部分已经工作的朋友，在做报告的时候，也是要把程序贴到word里去，或者是把程序打印出来，在没有电脑的情况下，可以读程序改程序。

下面小编给大家介绍两个方法，希望对大家有帮助。

1、直接截图

截图功能使用非常简单，相信大部分人都会用。电脑自带截图功能，Windows-所有程序-附件-截图工具。QQ和微信也是登录就会有截图功能，连word也是有截图功能的，插入-屏幕截图，然后截图就可以了，超级方便。

但是用截屏方式把程序截取下来，插入到word里，会使得程序段之间的间隔过大，不利于排版，看起来不太美观，也不够直观清晰。碍于这个弊端，有些人宁愿麻烦点，也不会使用截屏的方法。

2、按段截屏后，使用Photoshop拼接起来

如第一点所说的，截屏功能现在很普及，使用方便，但是搞工控同时会用PS的人，少之又少，这里只是给大家提供一个思路，这点说简单不简单，说不简单又简单，会花费些时间罢了，可以请教你身边会使用PS的人，会用到的功能有新建、变形、保存。

3、安装软打印机

安装软打印机，可以使用打印的功能，把程序打印成PDF文件，再把PDF打开成Word格式,，需要先安装虚拟打印机，可以使用Adobe的这款软件

这次以西门子PLC程序为例，具体给大家演示一下使用方式。

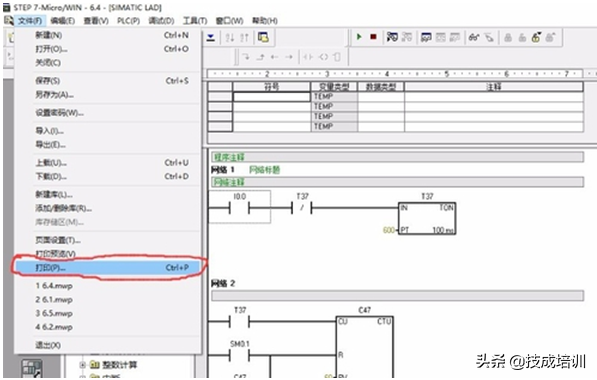

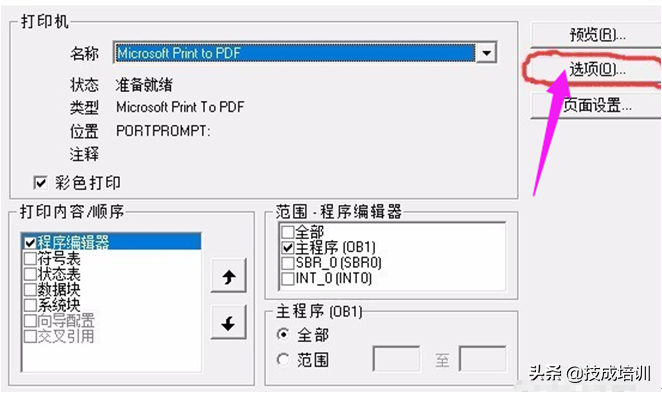

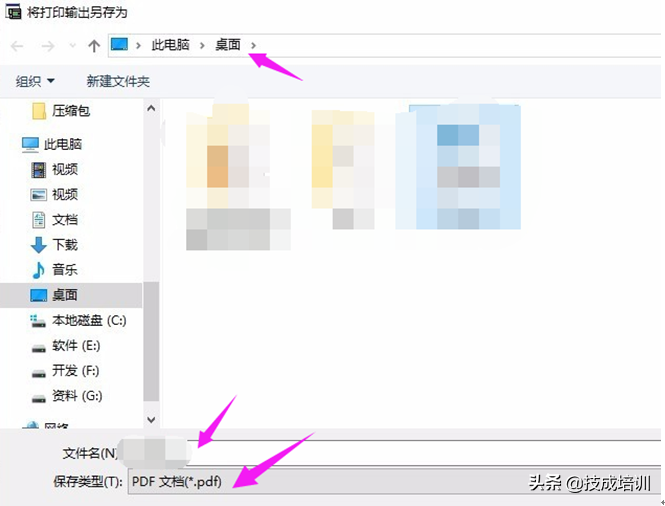

在编好程序后，点击文件-打印，或者直接使用快捷键，同时安装Crtl+P键进入之后，如下选择，你可以按照我的勾照着打，此处只打印主程序，其他情况你可以按照你的需要来。重点：Microsoft Print to PDF在电脑安装office软件自带就有，如果没有安装需要另外安装虚拟机软件， Adobe PDF 虚拟机打印机就可以实现，有其他虚拟机打印软件也可以试试。打好勾后，点击选项功能勾照着打，这里也可以全打，只是生成的文件顶部有注释信息，都是无所谓的，打好后点击确定确定后回到下图，你可以直接点击打印中的确定了，也可以先预览一下确定后就可以将打印输出另存为，选择你想存放的位置，选择保存类型，选择保存为PDF文件，给自己的文件取一个名字当你已经另存为PDF文件后，就可以将这个PDF另存为word，或者是选择这个PDF文件，打开方式为word当你在word里打开，你可以进行编辑更改，这点又比截图好用一些了。

以上三个方法，第三个方法胜在简洁直观，就是第一次安装虚拟机打印机麻烦一些，一次安装过后，以后使用就很简单了。如果是只需要一小段程序的话，那截屏方法就略胜一筹了，三五秒钟即可搞定。

如何将PLC梯形图放到word里就分享到这里，希望本文对你有帮助
