PLC编程基础计数器指令的使用

PLC的计数器指令在PLC的使用过程中，是使用非常广泛的指令。其运行原理和定时器的运行原理类似，对输入信号进行计数，接通一次，统计一次，并对接通的总次数进行计数。计数器的使用方法如下所示：

加计数器的使用方法

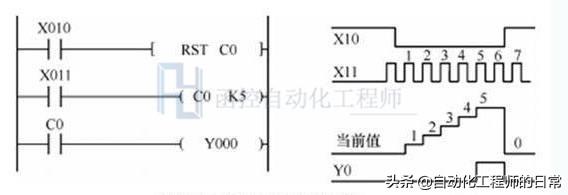

从以上的程序可以看到，计数信号X11每给出一个信号时，计数器的当前值就自动加1；当计数器的当前值等于或大于设定值5时，则计数器的常开触点C0就导通，从而使Y0导通输出（计数器当前值小于设置值时，计数器触点不导通；计数器当前值大于等于设置值时，计数器触点导通）；当计数器的复位信号X10导通时，通过使用复位指令，使计数器复位到初始状态，包换计数器的当前值复位和计数器的输出触点复位。综合以上可以看到计数器的使用方法为：

以上使用的计数器为加计数器，即使用时是对计数信号进行加计数，然而有的时候不仅需要对信号进行加计数还应能够减计数。这在PLC内部亦有对应的指令。如下所示：

加减计数器的使用示例

从以上的时序图可以看到，计数器的模式为加计数还是减计数是通过特殊继电器M8200的状态确定。当M8200为Off时，计数器为加计数模式；当M8200为On时，计数器为减计数模式。

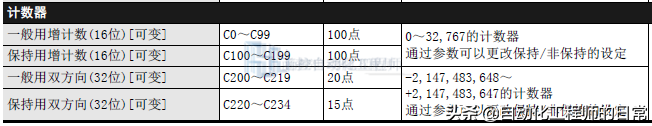

三菱FX系列PLC的计数器的范围

从以上表格计数器的范围可以看到，C0-C199这个范围的计数器仅可用于加计数方式，C200-C234范围计数器可用于加减双向计数。在使用时，应有所区分。

特别说明：以上举例是以三菱FX系列PLC进行计数器使用说明。不同品牌的PLC的计数器范围时有所差异的，使用时应查阅相关手册。

定时器使用实例

示例功能：使用计数器实现时钟显示，分别显示秒、分钟、小时。当运行到24小时后，自动复位从0点重新开始计时。

PLC程序实现如下：

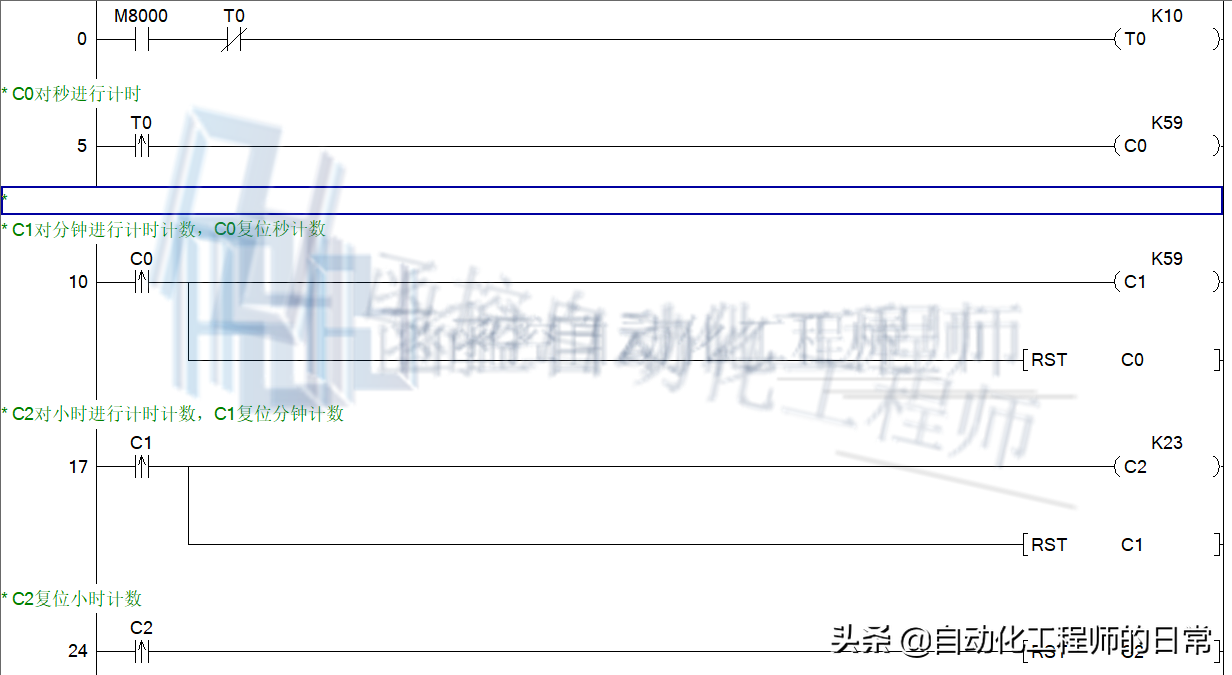

计数器实现时钟计时程序

以上程序实现了时钟时间的计时功能，T0定时器实现一秒钟震荡定时，C0计数T0输出的次数实现计时秒；C1计数C0实现计时分钟；C2计数C1实现计时小时。

（转载请注明来源函控自动化工程师头条号）

三菱plc基本指令编程-累计按钮通断次数的梯形图程序

三菱plc 基本指令编程-累计按钮通断次数的梯形图程序

控制要求

当按钮按下10次时，点亮指示灯。当按钮再按10次时，指示灯灭。

I/O分配

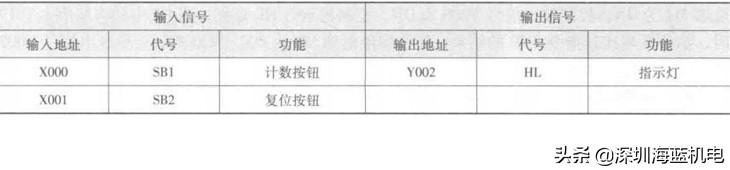

三菱plc基本指令编程-累计按钮通断次数的梯形图程序

累计按钮通断次数I/O分配

梯形图

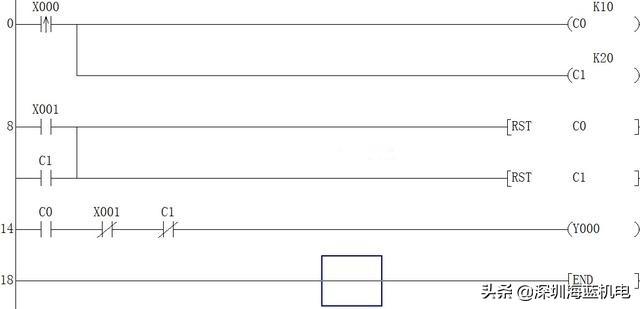

三菱plc基本指令编程-累计按钮通断次数的梯形图程序

累计按钮通断次数梯形图

执行过程当

SB按下一次时，X0上升沿输入有效，C0与C1同时开始计数，当C0计数到10 时，Y0输出为ON，指示灯亮。继续按下SB时，C1继续计数，当C1计数到20时，C1常闭触点断开Y0复位，同时C1的常开触点动作，使C0和C1计数清零，与按下X1时产生的效果相同。
