PLC编程-报警程序编写

我们在所有的自动项目中，对一些小型单机PLC编程，必定少不了报警程序的编写。这些报警程序用于输出相应的警示信息，警示设备的使用的操作人员，告诉他们设备出现了非正常的情况。以便故障能及时处理，提高生产效率。

在我们做自动化设备设计的时候，常用如下图所示的警示灯。由不同的颜色的模块组合而成，用于指示设备的运行状态。在选型的时候我们一般还选用带有声音报警（蜂鸣）的警示灯。以达到声光报警的目的。

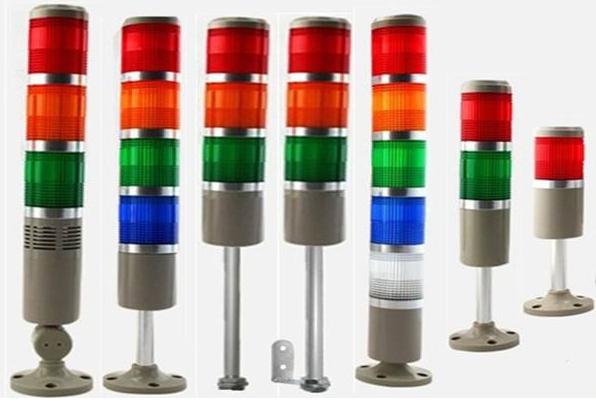

三色报警灯

这种的警示灯与PLC之间的连接，一般都是由PLC的输出点直接驱动，一个输出点对应于一个指示灯或蜂鸣。也就是说选取了多少层的警示灯，就意味着需要多少个IO点来进行控制。我们在设计过程中，可以按照我们设备需要指示的功能的多少来选取多少层的警示灯。在这里我们讨论一个三层（红、黄、绿）加蜂鸣的警示灯的程序的编写，这种情况也是我们单台自动化设备设计过程中最常见的使用方法。

功能定义如下：

报警：红色灯闪烁，蜂鸣

提示：黄色灯闪烁，绿灯常亮

正常：绿灯常亮

消音按钮按下：红色灯常亮，取消蜂鸣

故障清除：红色灯灭

由此，我们做出如下程序：

报警程序示例

在一个完整的PLC控制程序中，设备的报警信号一般都是有多个。对于每一个报警信号，我们都应该有像上面一样的报警控制进行相应。那如何让每一个报警信号都能让上面的报警程序相应？对于编程量小的项目，可逐个报警点控制；但如果编程量稍大一点，这样就会变得异常繁琐，而且还特别容易出错。这种情况最好的办法肯定是将报警程序做成一个子程序，然后让程序中的所有报警信号统一输出至报警子程序，由报警程序来控制报警的输出。这样结构化的编程，能大大提高程序的效率，减少我们相同功能的重复编程。提高我们程序的可读性和复用性。

三菱FX PLC系列报警系统编写

一个完整的设备应包含手动功能，保护功能，报警功能，自动运行功能等等，今天我们介绍FX系列如何做一个报警系统。

1. 基础介绍

状态S，S0~S899，S1000~S3999为步进阶梯使用的软元件，S900~S999是分配为报警系统使用的软元件，叫信号报警器

M8049，报警监视启动标志，用来启动报警监视功能

M8048，报警触点，当信号报警器（S900~S999）任一得电时，M8048就会闭合，前提需要将M8049得电，进行激活监视功能

2. 报警方式介绍

报警自动复位型，这种编写方式的好处是当报警条件断开时，会自动复位报警

多个条件报警，自动复位型。如果有多个条件满足，就产生一个报警，当然其中一个报警条件断开，自动复位报警

延时报警，自动复位型。当某些报警条件满足时，不能认为就是故障，可以是误动作，我们可以加入延时进行断定，如果接通时间进过我们的设定值时，可以认定就是报警！

报警发生自保持方式。当某些报警发生时不能自动复位，需要一直保持，直至用户进行确定，才允许消失，我们可以使用SET方式启动报警，让其自保持

多条件报警发生自保持方式

延时报警，自保持型

3. 复位报警方式

单一复位报警类型。当需要进行单个进行复位可以使用这个方式

批量复位报警。如果想要所有报警复位，可以成批复位指令，将所有的报警给复位

单一复位，如果需要按下复位按钮，就复位一条报警，可以使用ANR指令，自动复位一条已发生的报警

报警监视启动与报警触点输出功能，利用M8048可以检测报警是否发生，输出报警指示灯，或蜂鸣器.
