PLC教学5——定时器指令与实例

定时器指令

1. 几个基本概念：

1、 种类

a 、接通延时定时器 ( TON )

b、 有记忆通电延时定时器 (TONR )

c 、断电延时定时器(TOF )

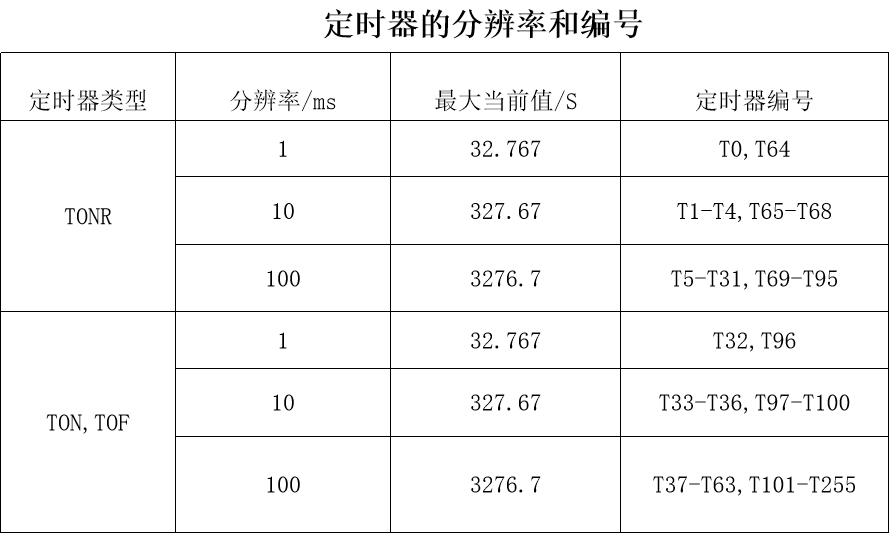

2、 分辨率和定时时间的计算

什么是分辨率: 单位时间的时间增量为定时器的分辨率---又叫精度.

精度等级: 1ms, 10 ms, 100ms

定时时间

T= P T * S其中: T 为定时时间 PT 为设定值 S 为分辨率.

3、定时器的编号：

定时器的编号用定时器的名称和它的常数编号(最大为255)表示,即T*** ,

定时器的编号包含两方面的信息： 定时器位和定时器当前值.

定时器位： 当定时器的当前值达到设定值PT时,定时器触点动作。

定时器当前值：存储定时器当前累计的时间，它占用 16 位符号整数来表示，最大计数值为 32767。

2、 通电延时定时器（TON）

其中：IN是使能输入端，编程范围T0-T255；PT是预置输入端（0-32767）PT数据类型：INT。

使用说明：使能输入（IN）有效时，定时器开始计时，当值从0开始递增，大于或者等于预置值（PT）时，定时器输出状态位置 1（输出触点有效）

当前值的最大值为32767。使能端无效（断开）时，定时器复位（当前值清零，输出状态位置0）。

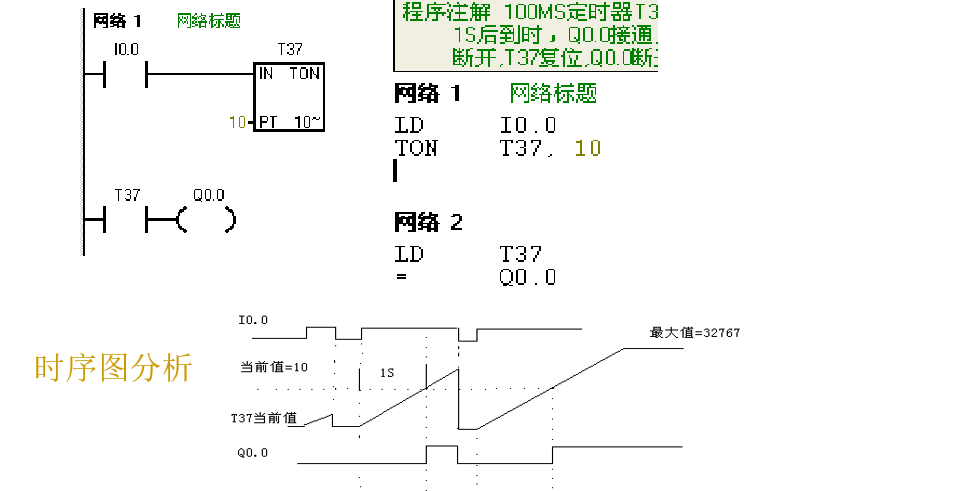

例 题：通电延时型定时器应用程序，程序运行结果见时序

三．有记忆通电延时定时器（TONR）

（1）梯形图（LAD）：

（2）语句表（STL）： TONR T65， +500

使用说明：使能输入端（IN）有效时（接通），定时器开始计时，当前值大于或等于预置值（PT）时，输出状态置 1 。使能端输入无效（断开）时，当前值保持（记忆），使能输入（IN）再次接通有效时，在原记忆值的基础上递增计时。有记忆通电延时型（TONR）定时器采用线圈复位指令（R）进行复位操作，当复位线圈有效时，定时器当前值清零，输出状态位置 0。

四.断电延时定时器（TOF）

（1）梯形图

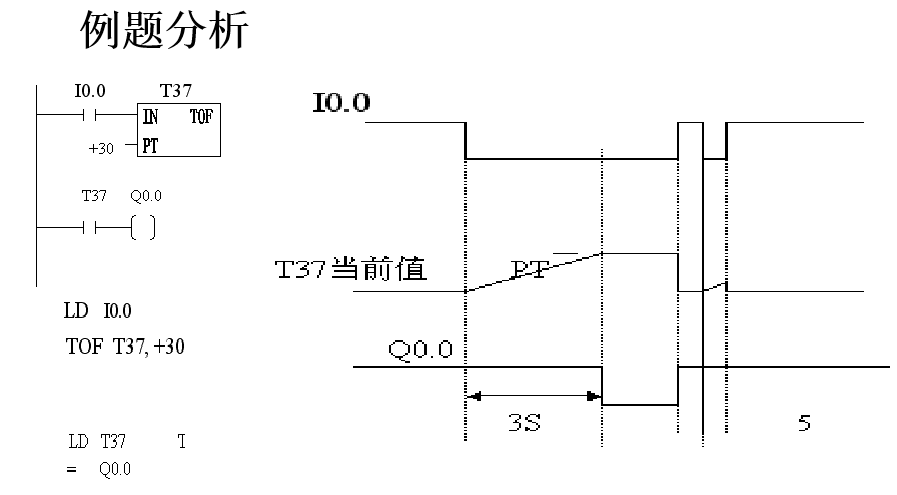

（2）语句表(STL):TOF T37, +30

使用说明: 使能端(IN)输入有效时,定时器状态位立即置1,当前值复位(为0).使能端(IN)断开时,开始计时,当前值从0递增,当前值达到预置值时,定时 器状态位复位置0,并停止计时,当前值保持。

定时器的正确使用:

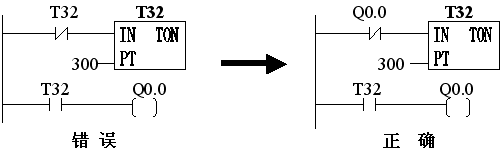

说明：对1ms定时器T32，在使用错误方法时，只有当定时器的刷新在T32的常闭触点执行以后到T32的常开触点执行以前的区间时Q0.0才能产生一个宽度为一个扫描周期的脉冲,而这种可能性是极小的。在其它情况，则这个脉冲产生不了。

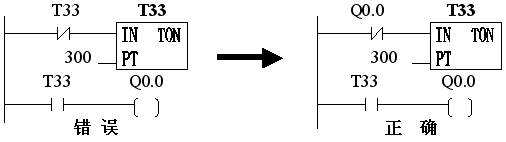

说明：对10ms定时器T33，在使用错误方法时，Q0.0永远产生不了这个脉冲。定时器在每次扫描开始时刷新。该例中T33被置位，但执行到定时器指令时，定时器将被复位（当前值和位都被置0），当开触点T33被执行时，T33永远为OFF，Q0.0也将为OFF,即永远 会被置位ON。

100ms的定时器在执行指令时刷新，所以当定时器T37到达设定值时Q0.0肯定会产生这个脉冲。在使用定时器时，要弄清楚定时器的分辨率，否则，一般情况下不要 把定时器本身的常闭触点作为自身的复位条件

定时器指令的应用实例：

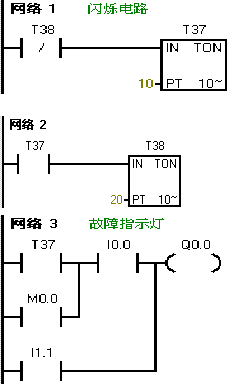

例 ：报警电路。报警是电气自动控制中不可缺少的重要环节，标准的报警功能应该是专光报警。当故障发生时，报警指示灯闪烁，报警电铃或蜂鸣器响，操作人员知道故障发生后，按消铃按钮，把电铃关掉，报警指示灯从闪烁变为长亮。故障消失后，报警指示灯熄。另外还设有试灯、试铃按钮，用于平时检测报警指示灯和电铃的好坏。

输入信号设置：I0.0故障信号;I1.0为消铃按钮;I1.1为试灯按钮

输出信号设置: Q0.0为报警灯;Q0.7为报警电铃

S7-200 SMART PLC断电后如何保持高速计数器的当前值与常见问题解答

点击“PLC发烧友 ”，关注我们吧！

S7-200 SMART PLC的断电数据保持不支持高速计数器的范围设置，因此高速计数器的当前值在CPU每次断电后都会复位为数值0，要使S7-200 SMART PLC高速计数器的当前值在CPU断电重启后依然保持，可以通过以下的方式来实现。

01 保持方法

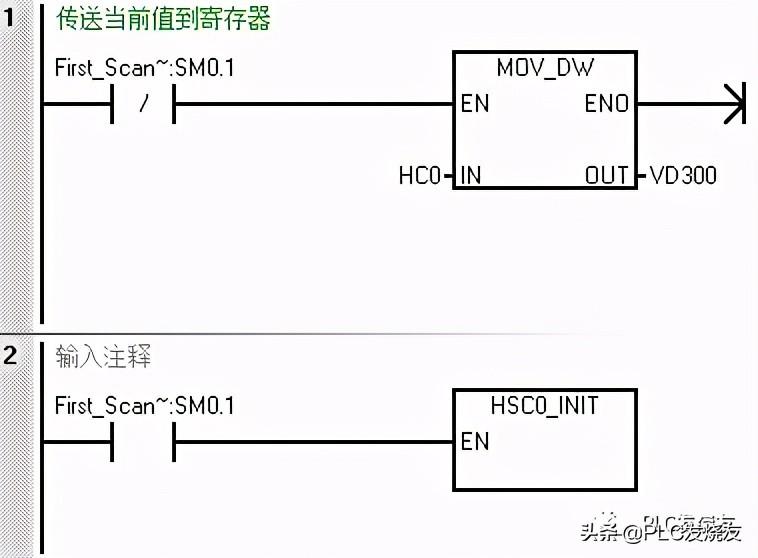

第一步： （除了第一个扫描周期之外的其它周期，需要将高速计数器0的当前值HC0传送到寄存器VD300中）

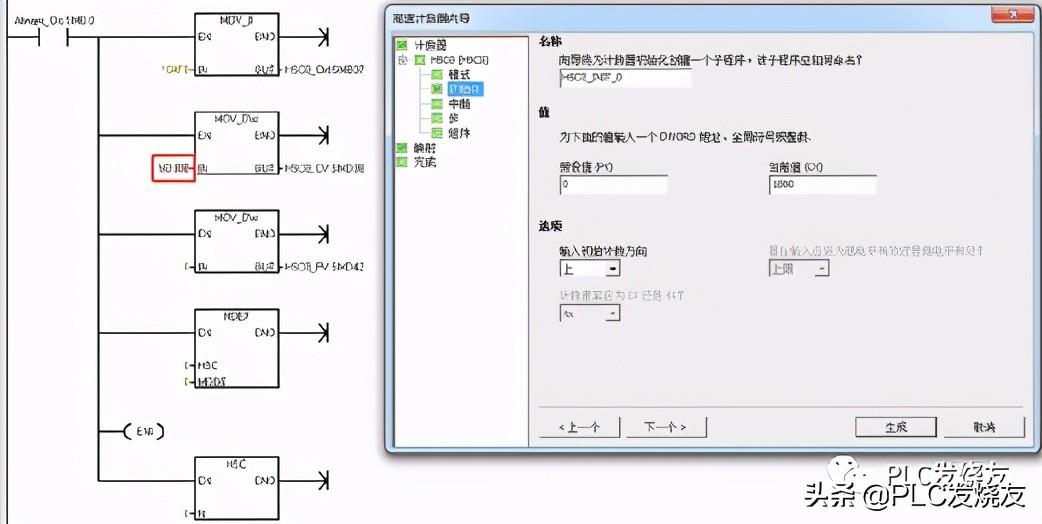

第二步： （在上电的第一周期将寄存器VD300存储的数值传送到高速计数器的当前值SMD38，保证高速计数器以VD300为初始值开始计数，并初始化高速计数器0。）

第三步： （在系统块的断电数据保持处设置寄存器VD300为断电保持区域）

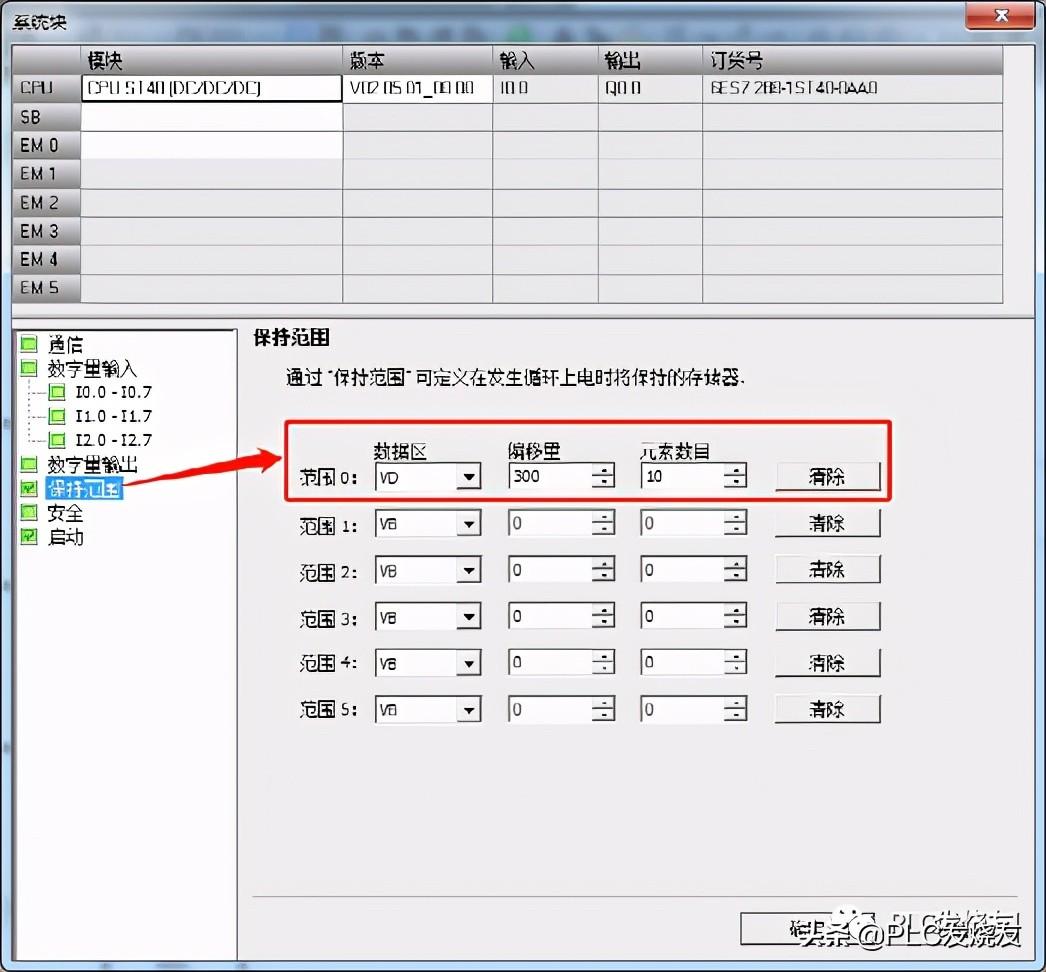

打开系统块—保持范围—选择存储器类型，设置存储区区域

偏移量：可以理解温保持范围存储区的首地址，如设置为300则为VD300，设置为500则为VD500。

元素目录：既保持范围存储区的数据长度。

另外无需增加使用电池卡来实现数据的永久保持。

02 常见问题

1.为什么S7-200 SMART 高速计数器在低频率下计数正常，而在高频率下无法计数？

答：在 S7-200 中，HSC 旁路了输入滤波。而在 S7-200 SMART 中，HSC 没有旁路输入滤波，因此系统块中设置的输入滤波会影响HSC，这样可以有助于一些用户避免高频干扰。默认的滤波时间 6.4ms 可以允许计数的最高频率是78 HZ，如果要计数更高频率的信号，必须调整相应的滤波时间。

2. S7-200 SMART CPU能否支持5V编码器？

答：ST20、ST30 CPU的I0.0~I0.3,I0.6~I0.7，ST40、ST60 CPU的I0.0~I0.3可以支持。

3. 为什么高速计数器不能正常工作？

答：在程序中要使用初次扫描存储器位SM0.1来调用HDEF指令，而且只能调用一次。如果用SM0.0调用或者第二次执行HDEF指令会引起运行错误，而且不能改变第一次执行HDEF 指令时对计数器的设定。

4.高速计数器为什么会丢失脉冲？

答：（1）要先确认丢失脉冲的结论是如何得到的，通过什么方式得知丢失脉冲，这种方式是否可靠。

（2）确认脉冲发生源是否能够正常工作且与HSC的硬件输入指标匹配，比如逻辑电平阈值、最高频率等。

（3）确认传输过程是否可靠，电缆的长度与屏蔽是否都符合规范。

（4）CPU侧硬件工作正常。

（5）确认程序的使用是否正确。

（6）确认HSC的工作机制是否能与客户工艺要求匹配，比如在初始化HSC时，是否有脉冲输入，因为此时脉冲无法被检测到。

来源：PLC发烧友，作者：技成培训网-徐陈爽，转载请注明出处！评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
