各大品牌PLC之间通信协议汇总，看完终于明白了~

自从第一台PLC在GM公司汽车生产线上首次应用成功以来，PLC凭借其方便性、可靠性以及低廉的价格得到了广泛的应用。但PLC毕竟是一个黑盒子，不能实时直观地观察控制过程，与DCS相比存在比较大的差距。计算机技术的发展和普及，为PLC又提供了新的技术手段，通过计算机可以实施监测PLC的控制过程和结果，让PLC如虎添翼。但是各PLC通讯介质和通讯协议各不相同，下面将简单介绍主要PLC的通讯介质和协议内容。

1

美系厂家

Rockwell AB

Rockwell的PLC主要是包括PLC2、PLC3、PLC5、SLC500、ControlLogix等型号，PLC2和PLC3是早期型号，现在用的比较多的小型PLC是SLC500，中型的一般是ControlLogix，大型的用PLC5系列。

DF1协议是Rockwell各PLC都支持的通讯协议，DF1协议可以通过232或422等串口介质进行数据传输，也可以通过DH、DH+、DH485、ControlNet等网络介质来传输。DF1协议的具体内容可以在AB的资料库中下载。

AB的PLC也提供了OPC和DDE，其集成的软件中RSLogix中就包含DDE和OPC SERVER，可以通过上述软件来进行数据通讯。

AB的中高档的PLC还提供了高级语言编程功能，用户还可以通过编程实现自己的通讯协议。

GE

GE现在在国内用的比较多的主要是90-70和90-30系列PLC，这两款PLC都支持SNP协议，SNP协议在其PLC手册中有协议的具体内容。

现在GE的PLC也可以通过以太网链接，GE的以太网协议内容不对外公开，但GE提供了一个SDK开发包，可以基于该开发包通讯。

2

欧洲系列

西门子

西门子系列PLC主要包括其早期的S5和现在的S7-200、S7-300、S7-400等各型号PLC，早期的S5PLC支持的是3964R协议，但是因为现在在国内应用较少，除极个别改造项目外，很少有与其进行数据通讯的。

S7-200是西门子小型PLC，因为其低廉的价格在国内得到了大规模的应用，支持MPI、PPI和自由通讯口协议。

西门子300的PLC支持MPI，还可以通过PROFIBUS 和工业以太网总线系统和计算机进行通讯。如果要完成点对点通讯，可以使用CP340/341。

S7400作为西门子的大型PLC，提供了相当完备的通讯功能。可以通过S7标准的MPI进行通讯，同时可以通过C-总线，PROFIBUS和工业以太网进行通讯。如果要使用点对点通讯，S7-400需要通过CP441通讯模块。

西门子的通讯协议没有公开，包括紫金桥组态软件在内许多组态软件都支持MPI、PPI等通讯方式，PROFIBUS和工业以太网一般通过西门子的软件进行数据通讯。

施耐德（莫迪康）

施耐德的PLC型号比较多，在国内应用也比较多。其通讯方式主要是支持MODBUS和MODBUS PLUS两种通讯协议。

MODBUS协议在工控行业得到了广泛的应用，已不仅仅是一个PLC的通讯协议，在智能仪表，变频器等许多智能设备都有相当广泛的应用。MODBUS经过进一步发展，现在又有了MODBUS TCP方式，通过以太网方式进行传输，通讯速度更快。

MODBUS PLUS相对于MODBUS传送速度更快，距离更远，该通讯方式需要在计算机上安装MODCON提供的SA85卡并需安装该卡的驱动才可以进行通讯。

除了上述两种方式之外，莫迪康的PLC还支持如TCP/IP以太网，Unitelway， FIPWAY，FIPIO，AS-I，Interbus-s等多种通讯方式。

3

日系PLC

欧姆龙

欧姆龙系列PLC在中国推广的也比较多。在通讯方式上，OMRON现在主要采用两种通讯方式：

Host Link协议是基于串口方式进行数据传输的通讯方式。当PLC进入MONITOR方式时，上位机可以和欧姆龙PLC通讯。在和欧姆龙通讯时要注意，两次通讯之间要留一定时间，如果通讯速度过快容易造成PLC通讯异常。

ControlLink是欧姆龙PLC的一种快速通讯方式。Control Link通过板卡进行数据通讯，板卡之间有数据交换区，由板卡实现数据的交换从而完成数据采集功能。使用该方式通讯需配置欧姆龙的驱动。

三菱

三菱PLC的小型PLC在国内的应用非常广泛。三菱的PLC型号也比较多，主要包括FX系列，A系列和Q系列。三菱系列PLC通讯协议是比较多的，各系列都有自己的通讯协议。如FX系列中就包括通过编程口或232BD通讯，也可以通过485BD等方式通讯。其A系列和Q系列可以通过以太网通讯。当然，三菱的PLC还可以通过CC-LINK协议通讯。

松下

松下PLC和计算机之间可以通过串口和以太网进行通讯。其采用的通讯协议是MEWTOCOL协议。如大多数日系PLC一样，MEWTOCOL协议比较简单。包括紫金桥组态软件在内的许多软件都可以从PLC中直接读取数据。

以上介绍的是国外的主流PLC设备通讯方式。除以上厂家外，还有很多PLC厂家：

西门子PLC多种通讯协议和连接方式，免费送给大家，不要太感动啦

1

西门子S7-200PLC如何和Wincc通讯

01

（1）PC/PPI电缆+PC ACCESS，通过OPC通道连接；

（2）CP5611/CP5512卡+PC ACCESS，通过OPC通道连接；

（3）EM241+调制解调器+PC ACCESS，通过OPC通道连接；

（4）EM277作为从站+SIMATIC NET,通过OPC通道连接；

（5）EM277作为从站+WINAC,通过MPI通道连接；

（6）编写CPU22X的自由口协议（VB、C++、DELPHI等），通过OPC通道连接；

（7）PC/MPI电缆(USB接口)+PC ACCESS，通过OPC通道连接；

2

西门子s7-200PLC通过PC/PPI电缆的编程通信

02

通过PC/PPI电缆的编程通信是最为常见的S7-200编程方式，很多人也在此遇到问题。

影响通信的因素很多，要顺利通信首先需要注意：

检查Micro/WIN和Windows操作系统的版本兼容性

未经西门子版本兼容测试的往往有通信问题。

使用西门子的原装PC/PPI电缆

包括用于连接PC机RS232串口的RS232/PPI电缆，和连接USB口的USB/PPI电缆。

3

S7-200/300/400与第三方DCS的modbus通讯

03

问题：有个项目，现有一个s7-200（CPU为224，只有一个通讯接口且已被占用），

一个S7-200（CPU为226，两个通讯端口，PORT0空闲，PORT1占用），另外一个S7-300的CPU为315-2PN/DP（两个以太网口未用），还有一套S7-400H系统（CPU为414-7H）。

现在想与第三方DCS进行modbus通讯，请问是否需要增加什么硬件和通讯线？ 另外如何写发送数据的程序？

4

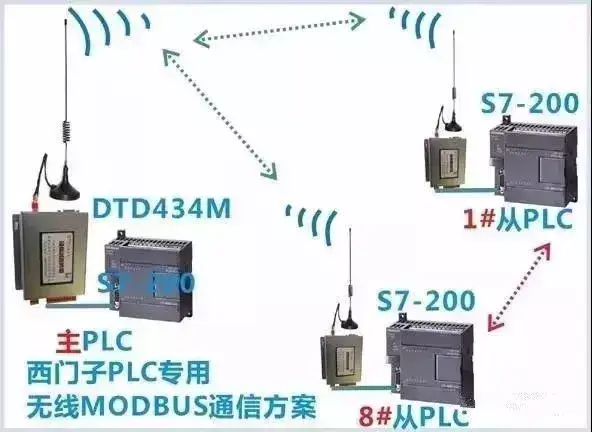

两台西门子PLC之间的MODBUS无线通信

在工业现场可能会遇到这样的情况，分布在不同地方（车间、控制室场所等）的PLC之间需要进行远程相互控制，通常是采用RS485总线，通过MODBUS协议完成此功能。

如果现场布线不方便的话，也可以采用无线方式进行通信。这里以达泰DTD433M无线模组和西门子S7_200为例进行说明。

5

S7-200与仪表通讯

有个称重显示仪端口只支持RS232C（RXD,TXD,GND），和RS422(+IN,-IN,+OUT,-OUT)。

请问可以和S7-200直接通讯吗，不用中间转换器，可以用自由口通讯和表连吗？自由口底层是485,232都行么？

答：内部电路决定200PLC的串口只支持基于485的通讯，不能支持232.

6. S7-200与施耐德twido控制器MODBUS通讯

7. wincc与S7-200PLC通过PPI协议通讯

8. PLC实现与WINCC组态软件的MPI通讯的方法

9. S7-200的PPI口与S7-300的MPI口通信用的什么协议？

10. 如何设置PC/PPI电缆的DCE(本地)和DTE(远程)模式

11. PPi实现两台plc通讯例程

12. 西门子S7-200PLC与PC ACCESS的通信

13. VB与西门子S7-200PLC PPI协议通讯

14. S7-300如何通过GSD文件实现PROFIBUS DP主从通讯

15. 西门子s7-200PLC和s7-300PLC通常用几种连接方式

16. PLC和多种触摸屏连接等等。
