西门子CP模块的实用方法，200300通讯编程系列！
通讯控制一直以来都是西门子不易学习，却很实用的功能，通过简单的线路连接以及软件编程，可以实现大量数据的传递，非常实用，但因使用通讯控制必须全面熟悉PLC，因此通讯控制也是PLC学习中的难点。
今天我们学习下西门子300和西门子200系列PLC的通讯。
S7-200 PLC本体没有以太网口，需要通过以太网模块CP243-1来扩展以太网通信，且一个S7-200PLC只能扩展一个CP243-1。
CP243-1最多8个以太网S7控制器通信，每个连接既可以是服务器连接也可以是客户机连接。
一个客户端（Client）可以包含1－32个数据传输操作，一个读写操作最多可以传输212个字节。如果CP243-1作为服务器运行，每个读操作可以传送222个字节。

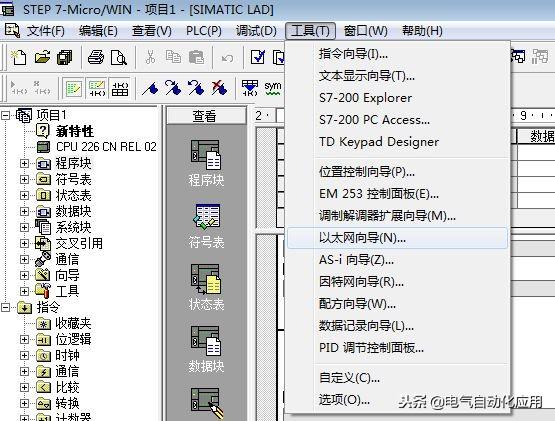

可以把S7-200的以太网模块CP243-1配置为CLIENT，使用STEP 7 Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具--以太网向导。
图1 打开以太网向导

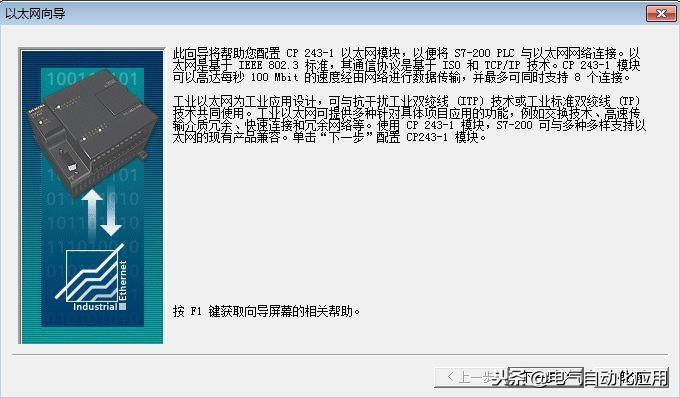

第一步是对以太网通信的描述，点击下一步开始以太网配置。
图2 向导介绍

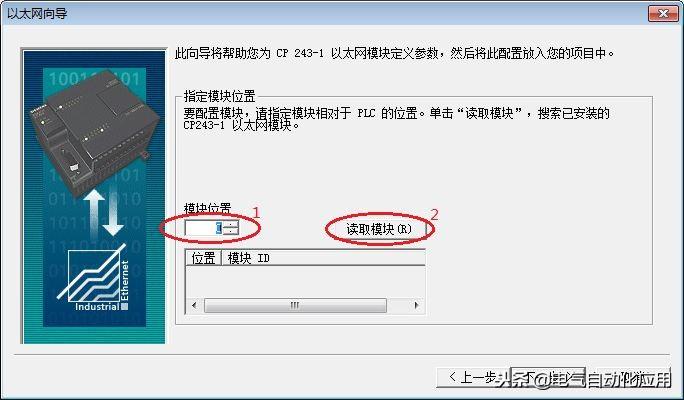

在此处选择模块的位置，CPU后的第一个模块位置为0，往后依次类推；或者在线的情况下，点击读取模块搜寻CP243-1模块（在线读取将该模块的命令字节载入模块命令字节向导屏幕）。点击下一步；
图3 读取模块

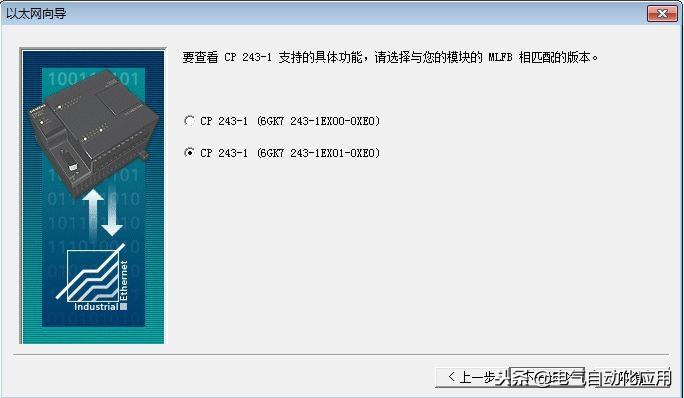

选择模块相匹配的MLFB版本，本例中的CP243-1模块型号为6GK7243-1EX01-0XE0，如下图所示
图4 模块版本选择

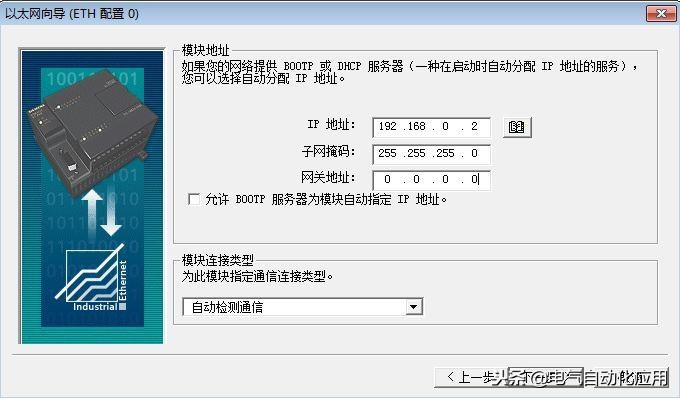

在此处填写IP地址和子网掩码。点击下一步；
图5 地址设置

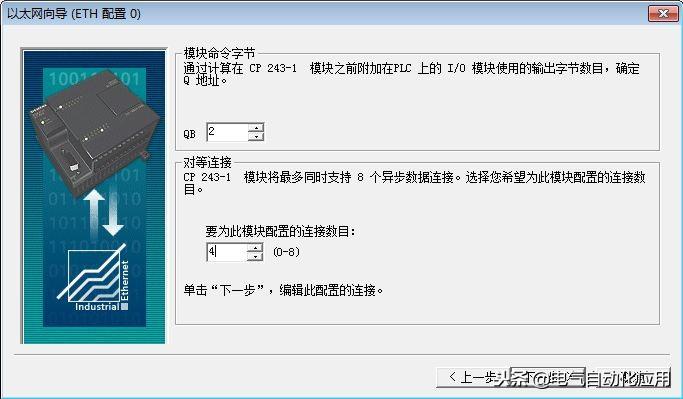

下面的对话框将组态CP243-1进行S7连接的连接数量的设置，通过S7连接可以与通信伙伴进行读写数据操作。点击“下一步”按钮继续进行S7连接组态。
图6 模块占用地址设置

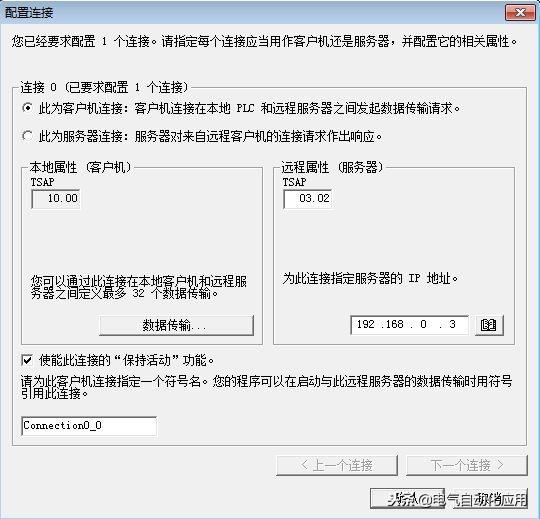

选择此为客户机连接，远程属性TSAP （Transport Service Access Point）填写为03.02，输入S7-300侧的IP地址。点击数据传输按钮进入数据交换的定义。
注意：如果连接远程对象是 S7-300，TSAP为03.02；如果连接远程对象是 S7-400，TSAP为03.0x，其中x为CPU模块的槽位，可以从S7-400 站的硬件组态中找出PLC的槽号。
图7 连接设置

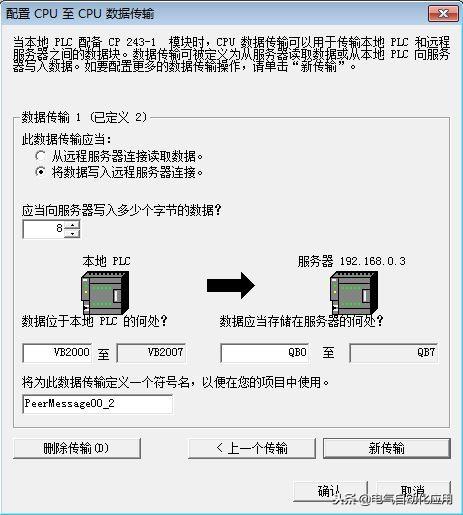

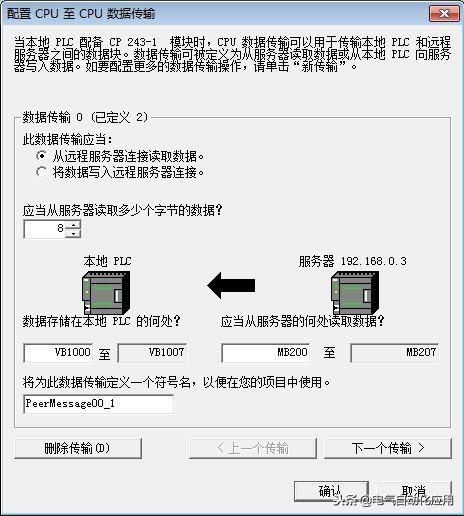

选择"数据传输"标记，并单击"新传输"按钮，进行配置：选择是读取数据还是写入数据，填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址。
本例中为从S7-300的MB200开始读取8个字节到VB1000开始的8个字节的区域中；从S7-200的VB2000开始的8个字节写到S7-300的QB0开始的8个字节的区域中，点击确认按钮：
注意： 本地PLC中的地址必须是V内存字节地址，远程对象中的地址必须代表字节地址。当您为S7-300/ S7-400设备输入远程地址时，若是数据块请使用DBx.DBBy格式。
图8 数据区域设置

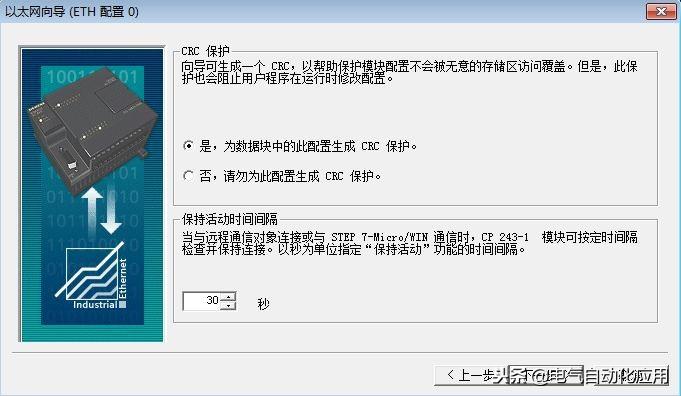

选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。
图9 使用CRC

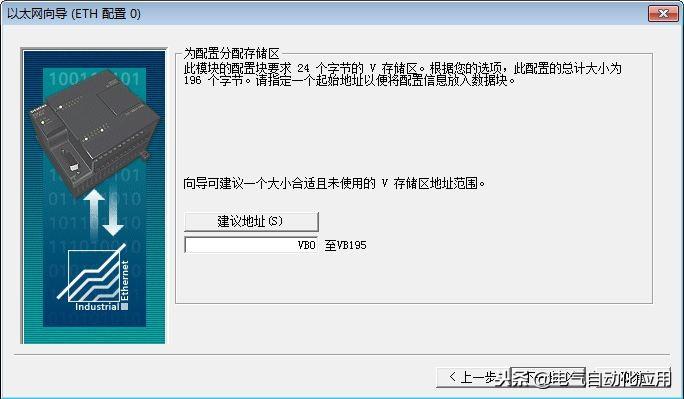

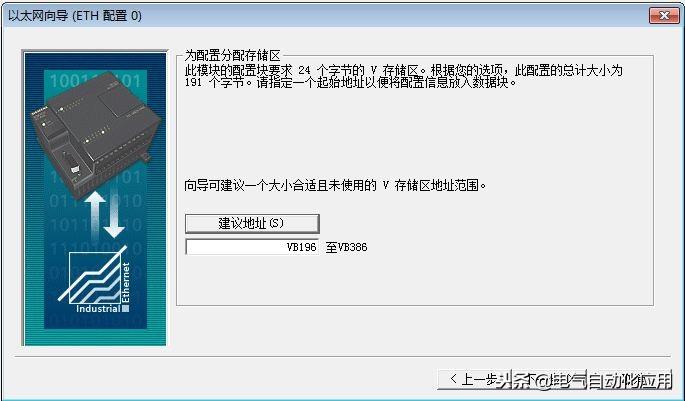

填写模块所占用的V存储区的起始地址。你也可以通过“建议地址”按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。
图10 配置存储区
S7-200侧编程
完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR, 然后，将整个项目下载到作客户端的S7-200 CPU上。
1. 调用向导生成的子程序，实现数据传输

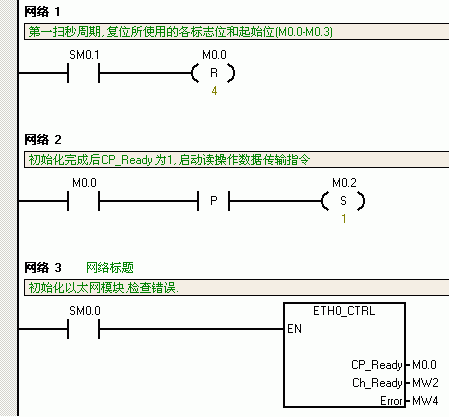

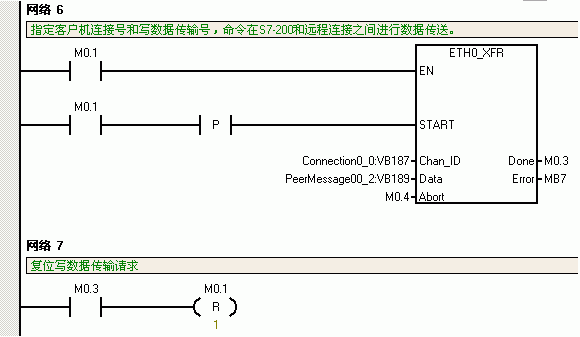

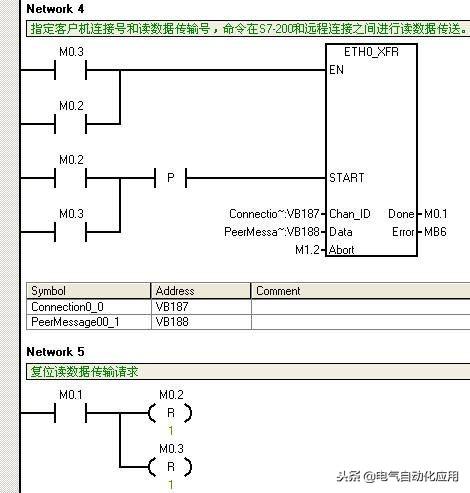

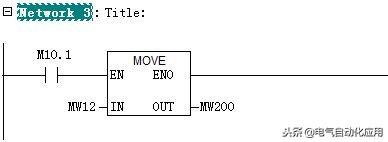

对于S7-200的同一个连接的多个数据传输，不能同时激活，必须分时调用。下面的程序就是用前一个数据传输的完成位去激活下一个数据传输，如图11.图12.图13. 所示
图11 S7-200程序段1
图12 S7-200程序段2
图13 S7-200程序段3
如果通信未建立成功，可以对应查询子程序的错误代码。
S7-300作客户端，S7-200作服务器
S7-200以太网向导设置
通过以太网向导将以太网模块CP243-1配置为服务器，使用STEP 7 Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具--以太网向导。
第一步是对以太网通信的描述，点击下一步开始以太网配置。
在此处选择模块的位置，CPU后的第一个模块位置为0，往后依次类推；或者点击读取模块搜寻在线的CP243-1模块（且将该模块的命令字节载入模块命令字节向导屏幕）。点击下一步；
选择模块相匹配的MLFB版本，如下图所示：

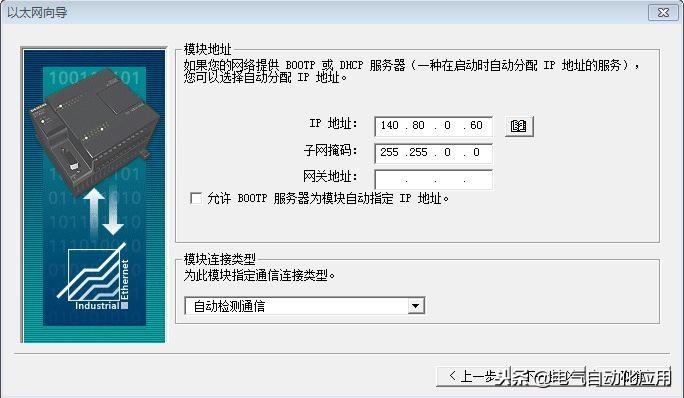

在此处填写IP地址和子网掩码。本例中将IP地址设置为：140.80.0.60，点击下一步；
下面的对话框将组态CP243-1进行S7连接的连接数量的设置。通过S7连接可以与通信伙伴进行读写数据操作，点击“下一步”按钮继续进行S7连接组态。本例中CP243-1的第三、四个连接分别为服务器连接。
组态一个到S7-300的服务器连接：
S7-200和S7-300的S7连接通过TSAP来定义。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。

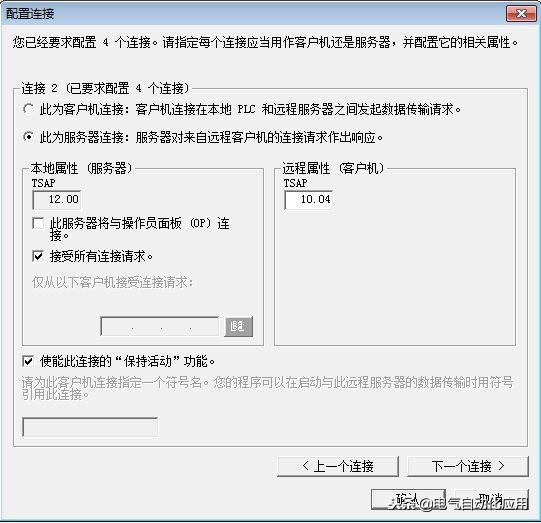

本地TSAP为12.00无法更改，远程TSAP设置为10.04（这是在STEP7网络组态得到的参数）。激活“接受所有连接请求”复选框，点击“下一步”按钮继续组态。
选择CRC校验,使用缺省的时间间隔30秒，点击下一步按钮。
填写模块所占用的V存储区的起始地址。你也可以通过建议地址按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

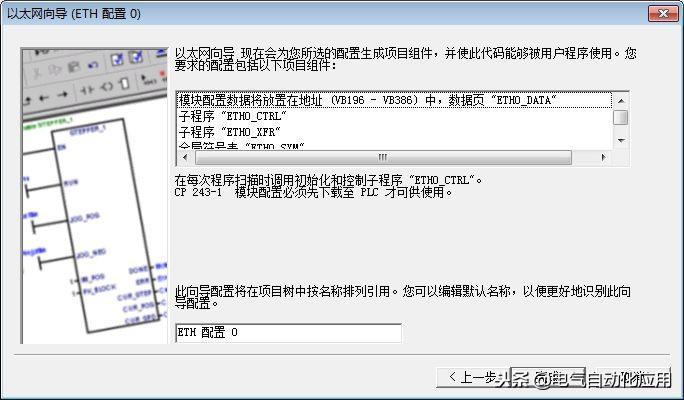

点击”完成”按钮完成以太网向导设置。
之后功能块ETHx_CTRL 和 ETHx_XFR将被创建，必须在STEP 7-MicroWIN的主循环块MAIN (OB1)中调用这些功能块。

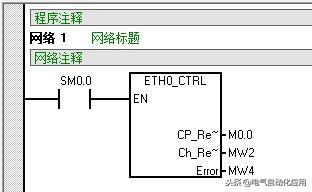

功能块ETHx_CTRL 用于建立通讯。编写图中的通讯程序，保存组态并下载到S7-200 CPU上。
注意：功能块ETHx_XFR 仅在用于客户端进行数据传送时才被调用。
S7-300侧组态
本例中使用S7-300作为样例建立S7连接，对于S7-400的组态步骤是一样的。

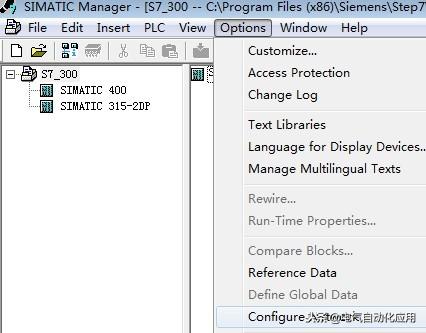

在STEP7中打开S7-300项目文件，通过Options--Configure Network或者是相对应的图标打开NetPro对话框。

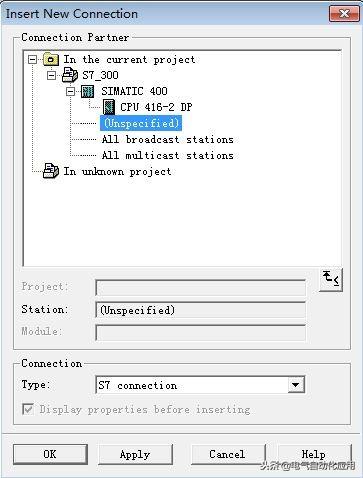

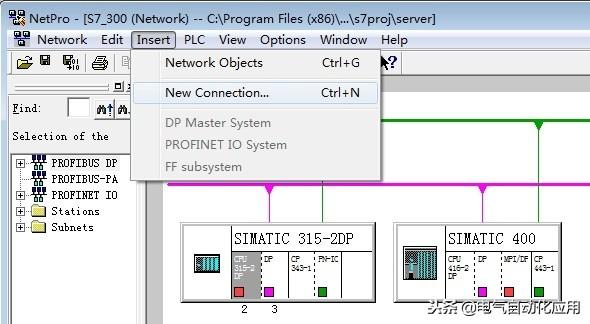

在NetPro中选中S7-300站的CPU并通过菜单命令，Insert--New Connection添加一个新连接。
选择连接伙伴为“unspecified”及连接类型为“S7 connection”。点击“Apply”按钮，之后S7连接的属性对话框将打开。

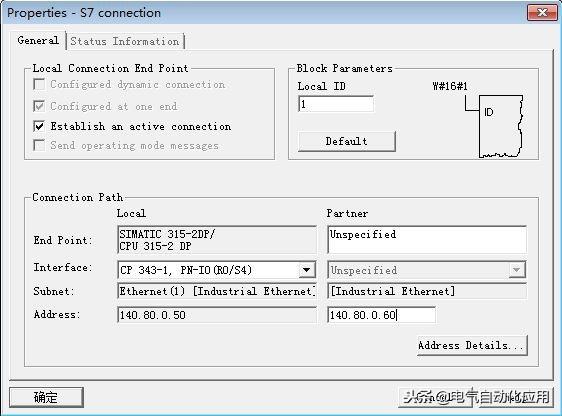

由于S7连接是由S7-300创建，因此在S7连接的属性对话框中须激活“Establish an active connection“复选框。输入通信伙伴CP243-1的IP地址，之后点击“Address Details”按钮。

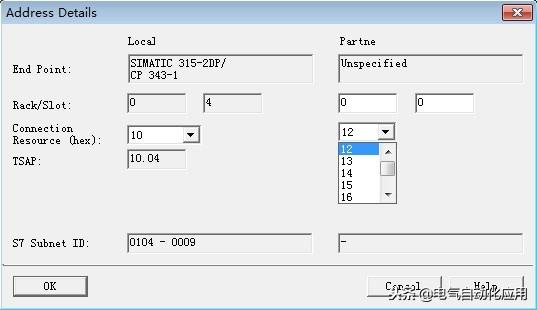

在“Address Details”对话框中，本地的TSAP通常选用默认，输入通信伙伴的TSAP，本例中S7-200的TSAP为12.00。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。
在NetPro中选中S7-300站，保存及编译后下载到S7-300 中，此处注意需要下载网络组态。
接下来，在S7程序中调用功能块，进行编程。
STEP7编写PUT/GET程序

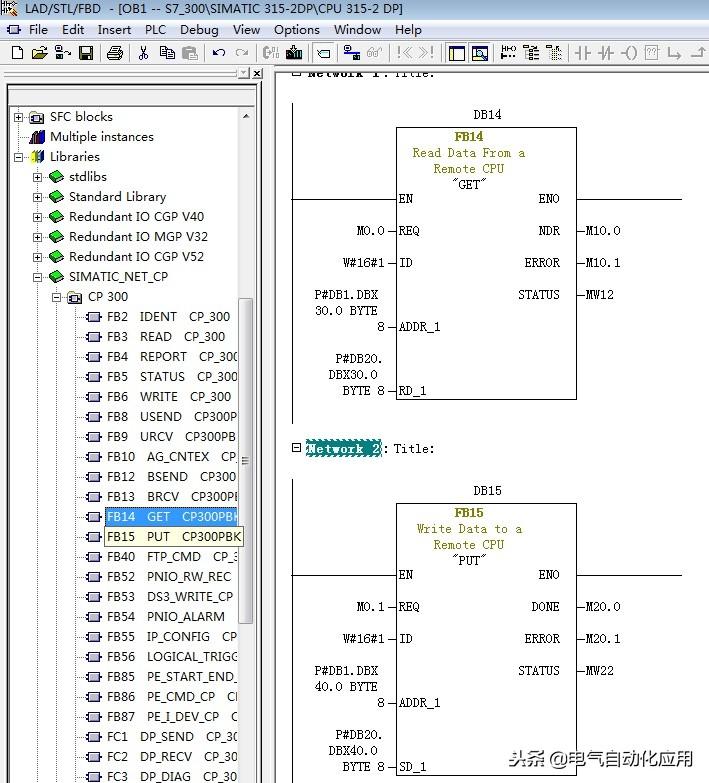

需要在S7-300程序中，调用功能块FB14 “GET” 和 FB15 “PUT”。可以在Standard Library--Communication Blocks--Blocks下找到这些功能块。
注意：
1. ID：为Netpro里组态S7连接属性窗口中的Block paramters-Local ID。
2.ADDR_1为伙伴PLC的数据区域，由于通信伙伴是S7-200的V区，V区与S7-300的DB1地址相对应。
3.RD_1为本地PLC的数据接收区；SD_1为本地PLC的数据发送区。
如果通信无法建立，请查看“PUT”和“GET”指令的错误代码，STATUS仅在一个周期内有效，需要在ERROR=1时捕捉错误状态。如下图所示：

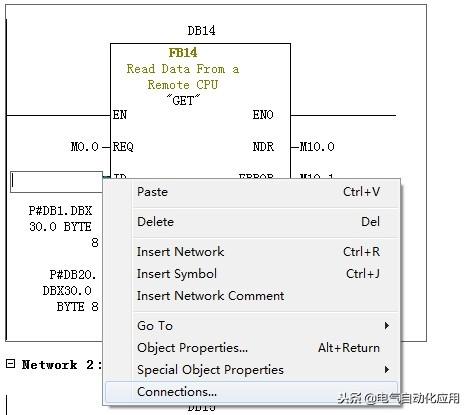

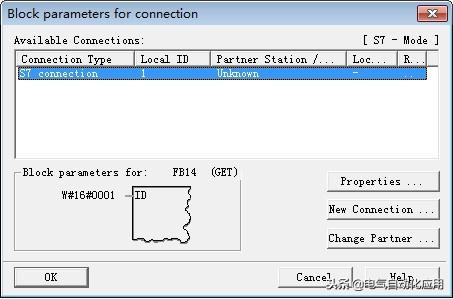

对于FB14 “GET” 和 FB15 “PUT”的输入参数'ID"，也可通过鼠标右击功能块ID引脚，可以自动插入本地ID连接。如下图所示：
怎么从PLC上载程序？要注意那些事项？问题解决
15年的一个项目，由于产品换代需要程序整改。楼主（十年工控702-董工）当年只负责Labview上位机人机界面的编写，所以，PLC程序的整改就成为一个问题。非标项目，一个程序的成型，要经历过n个版本，由于人员流动等因素，最终留下来的程序不一定是最终版，现在台子用的很好，最好的办法就是在现有程序的基础上整改。最终决定，上载现有PLC程序，然后在此（不破坏原来功能）基础上整改。借此机会，谈一谈PLC程序上载的步骤和几个注意点。
网上教程很多，本文在此基础上加入一些问题的解决方案和注意事项。
原来项目用的是西门子300PLC，本教程以西门子1500PLC为例，编程软件用西门子薄涂。步骤都是相同的，问题都是相同的。
上载方式：
l 作为新站上传： 作为新站上传设备（硬件和软件）l 从设备中上传(软件)两中上传方式有必要解释一下：
1) 作为新站上传： 作为新站上传设备（硬件和软件）。括号里面的备注很有必要。顾名思义，作为新站上传设备（硬件和软件），就是把硬件软件都上传上来。什么意思呢？就像楼主这种工况，某种原因，我没有了源程序，我需要整改PLC程序，我又懒的组态硬件，这时候用到这中上传方式就很方便了。硬件上载上来的意思就是把组态也给上载了。
如果是别人做的项目，你要上载程序，最好选这种方式。
2) 从设备中上传(软件)
有了上面的解释，这个就好理解了，可能是只上载某个程序或者某个功能块，就需要这种上载方式。
下面说说步骤：
这个步骤不是重点，随便百度一下，或者帮助文档都有。楼主懒得打字，就复制帮助文档的原文，如下：
l 作为新站上传设备（硬件和软件）步骤：
在项目树中选择项目名称。在“在线”(Online) 菜单中，选择“作为新站上传设备（硬件和软件）”(Upload device as new station (hardware and software))。“将设备上传到 PG/PC”(Upload device to PG/PC) 对话框随即打开。
在“PG/PC 接口类型”(Type of the PG/PC interface) 下拉列表中，选择将用于上传操作的接口类型。从“PG/PC 接口”(PG/PC interface) 下拉列表中，选择要使用的接口。单击“PG/PC 接口”(PG/PC interface) 下拉列表右侧的“组态接口”(Configure interface) 按钮，修改选定接口的设置。通过选择相应选项并单击“开始搜索”(Start search) 命令，显示所有兼容的设备。在可访问的设备表格中，选择要上传项目数据的设备。单击“加载”(Load) 按钮。根据所选的设备，将显示一个对话框，需输入诸如模块机架位置的等更多信息。
将设备的项目数据上传到项目中。此时，可离线编辑这些数据，并重新下载到设备中。
总结和补充一下：
1. 当然是要改IP地址了 ：这个上面的步骤没说清楚，不要一上来就上载，先看看IP地址是不是在一个波段内。PLC IP地址192.168.0.1 ，你设个192.168.0.10，完事。这一步忽略了，上面搜索设备，绝对搜不到。楼主这个项目，看了下上位机IP地址192.168.0.8，确定PLC地址192.168.0.X，随便设一个本机地址192.168.0.Y即可，只要不重复即可。
2. 新项目取个名字： 软硬件都上传了，就相当于整个PLC项目都上传上来了，作为一个新项目存在，要有个名字，上传完以后要保存。保存的时候最好加上日期，区别于PLC现在运行的程序。
3. 搜到现有PLC： “PG/PC 接口，搜索，没什么可说的。
4. 上传： 很简单，一下就传上来了。
注意两点：版本兼容性问题
待上传的硬件配置和软件必须与 TIA Portal 相兼容。如果设备上的数据由前版本程序或不同组态的软件创建，则需确保它们的兼容性。
不得不说，西门子博途实在是太恶心了，各种版本，各种恶心。
一般的软件，都是向下兼容，比如楼主常用的Labview，博途偏不。下面摘录一下博途软件的兼容性问题。
TIA Portal 版本间的兼容性
TIA Portal 最新版本的向下兼容性
与旧版本相比，当前项目版本 V15.1 进行了功能扩展，因此采用最新版本的保存的项目不支持向下兼容。版本为 V15.1 的项目只能使用 TIA Portal V15.1 或更高版本打开。
反正一句话，打不开，就换版本吧。
第二个问题，楼主遇到的问题：没有变量名，这个很讨厌。
文章开头提到的项目中，项目PLC为西门子300，在项目上传时，是没有变量名和注释的。这个就很麻烦。看PLC梯形图非常费劲。需要去猜这段程序大概什么意思，一不留神就会出错。
有两个办法，一个是，一个一个的去查 IO点，这个是死的，这个确定了，在根据程序本事的含义去倒退各变量代表的含义。这个办法在小项目中是完全可行的。但是楼主遇到的项目相对较大。所以有了第二种方法。
第二种办法：复制粘贴变量表。上载的大多用在两种工况，一种是完全没程序，需要上载，一种是，有旧程序，没有PLC运行的程序。楼主属于第二种情况，就是手里的程序不一定和PLC运行的程序匹配，需要上载，但是，两个PLC程序的变量表是大概一致的。
所以，楼主用了第二种办法。把旧程序的变量表拷贝到上载程序就可以了。这个办法楼主亲测有效。但是，注释，标题什么的就不型了。好在有了变量表，只需要在源程序稍加改动就可以，程序本身就能看懂就行了，注释什么的不太需要。
l 从设备中上传(软件)：这个不作为重点
如果仅将一个设备中的项目数据上传到项目中，请按以下步骤操作：
与要下载项目数据的设备建立在线连接。在项目树中选择一个设备。此时，“在线”(Online) 菜单中的“从设备上传（软件）”(Upload from device (software)) 命令将启用。
在“在线”(Online) 菜单中，选择“从设备上传（软件）”(Upload from device (software)) 命令。“上传预览”(Upload preview) 对话框随即打开。
在“上传预览”(Upload preview) 对话框中，查看报警并在“操作”(Action) 列中选择所需的操作。可进行上传时，“从设备上传”(Upload from device) 按钮随即启用。
单击“从设备上传”(Upload from device) 按钮。相关问答
