PLC编程基本功：梯形图与控制线路（附1164个三菱PLC实用案例）

PLC的软件编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，且要满足易于编写和调试的要求。

早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定了五种能支持PLC编程的语言，分别是：梯形图Delete（LD）、指令表Delete（IL）、功能模块图Delete（FBD）、顺序功能流程图Delete（SFC）、结构化文本Delete（ST）等等，今天给大家分享一些PLC的控制线路和梯形图，这算是比较基础实用的部分，一起来看看吧！

起动、自锁和停止控制的PLC线路与梯形图

起动、自锁和停止控制能使用驱动指令（OUT），也能够使用置位指令（SET、RST）来实现。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

1、采用线圈驱动指令实现起动、自锁和停止控制

线路与梯形图说明：

点击起动按钮SB1时，PLC内部梯形图程序中的起动触点X000闭合，输出线圈Y000得电，输出端子Y0内部硬触点闭合，Y0端子与COM端子之间内部接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。

点击停止按钮SB2时，PLC内部梯形图程序中的停止触点X001断开，输出线圈Y000失电， Y0、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

2、采用置位复位指令实现起动、自锁和停止控制

其PLC接线图与上面类似。

线路与梯形图说明：

点击起动按钮SB1时，梯形图中的起动触点X000闭合，[SET Y000]指令执行，指令执行结果将输出继电器线圈Y000置1，相当于线圈Y000得电，使Y0、COM端子之间的内部硬触点接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。

点击停止按钮SB2时，梯形图程序中的停止触点X001闭合，[RST Y000]指令被执行，指令执行结果将输出线圈Y000复位，相当于线圈Y000失电，Y0、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。

正、反转联锁控制的PLC线路与梯形图

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

线路与梯形图说明如下：

1)正转联锁控制

点击正转按钮SB1→梯形图程序中的正转触点X000闭合→线圈Y000得电→Y000自锁触点闭合，Y000联锁触点断开，Y0端子与COM端子间的内部硬触点闭合→Y000自锁触点闭合，使线圈Y000在X000触点断开后仍可得电；Y000联锁触点断开，使线圈Y001即使在X001触点闭合（误操作SB2引起）时也无法得电，实现联锁控制；Y0端子与COM端子间的内部硬触点闭合，接触器KM1线圈得电，主电路中的KM1主触点闭合，电动机得电正转。

2)反转联锁控制

点击反转按钮SB2→梯形图程序中的反转触点X001闭合→线圈Y001得电→Y001自锁触点闭合，Y001联锁触点断开，Y1端子与COM端子间的内部硬触点闭合→Y001自锁触点闭合，使线圈Y001在X001触点断开后继续得电；Y001联锁触点断开，使线圈Y000即使在X000触点闭合（误操作SB1引起）时也无法得电，实现联锁控制；Y1端子与COM端子间的内部硬触点闭合，接触器KM2线圈得电，主电路中的KM2主触点闭合，电动机得电反转。

3)停转控制

点击停止按钮SB3→梯形图程序中的两个停止触点X002均断开→线圈Y000、Y001均失电→接触器KM1、KM2线圈均失电→主电路中的KM1、KM2主触点均断开，电动机失电停转。

多地控制的PLC线路与梯形图

1)单人多地控制

甲地起动控制。在甲地点击起动按钮SB1时→X000常开触点闭合→线圈Y000得电→Y000常开自锁触点闭合，Y0端子内部硬触点闭合→Y000常开自锁触点闭合锁定Y000线圈供电，Y0端子内部硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。

甲地停止控制。在甲地点击停止按钮SB2时→X001常闭触点断开→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

2)多人多地控制

起动控制。在甲、乙、丙三个地点一起点击按钮SB1、SB3、SB5→线圈Y000得电→Y000常开自锁触点闭合，Y0端子的内部硬触点闭合→Y000线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。

停止控制。在甲、乙、丙三个地点一起点击SB2、SB4、SB6中的某个停止按钮时→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→Y000常开自锁触点断开使Y000线圈供电切断，Y0端子的内部硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。

定时控制的PLC线路与梯形图

1、延时起动定时运行控制的PLC线路与梯形图

它能实现：按下起动按钮3秒钟后，电动机起动工作，工作5秒钟后自行叫停。

PLC线路与梯形图说明如下：

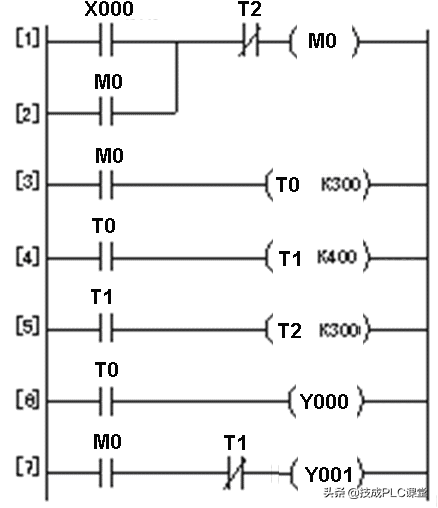

2、多定时器组合控制的PLC线路与梯形图

它可以实现：点击起动按钮后电动机B马上运行，30秒钟后电动机A开始工作，70秒后电动机B停转，100秒后电动机A停转。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

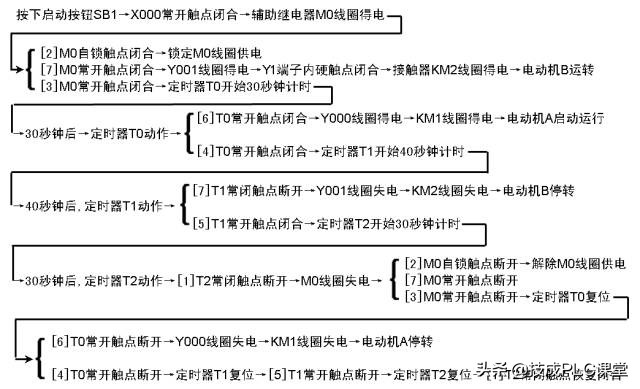

PLC线路与梯形图说明如下：

定时器与计数器组合延长定时控制的PLC线路与梯形图

三菱FX系列PLC的最长定时时间为3276.7s（约54min），使用定时器和计数器能够拉长定时时间。

PLC线路与梯形图说明如下：

图中的定时器T0定时单位为0.1s（100ms），它与计数器C0搭配用之后，它的定时时间T＝30000×0.1秒×30000＝90000000秒＝25000小时。如果需要重新定时，可以把开关QS2断开，让[2]X000常闭触点闭合，然后“RST C0”指令执行，之后计数器C0进行复位，然后再闭合QS2，就会重新开始250000小时定时。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

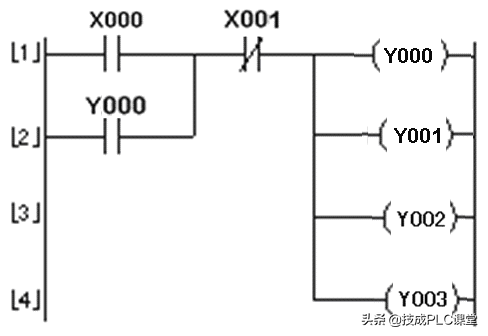

多重输出控制的PLC线路与梯形图

PLC线路与梯形图说明如下：

1)起动控制

2)停止控制

过载报警控制的PLC线路与梯形图

PLC线路与梯形图说明：

1)起动控制

点击起动按钮SB1→[1]X001常开触点闭合→[SET Y001]指令执行→Y001线圈被置位，即Y001线圈得电→Y1端子内部硬触点闭合→接触器KM线圈得电→KM主触点闭合→电动机得电运转。

2)停止控制

点击停止按钮SB2→[2]X002常开触点闭合→[RST Y001]指令执行→Y001线圈被复位，即Y001线圈失电→Y1端子内部硬触点断开→接触器KM线圈失电→KM主触点断开→电动机失电停转。

关注+私信，后台回复【资料】

立即免费领取三菱软件+手册+案例

3)过载保护及报警控制

闪烁控制的PLC线路与梯形图

线路与梯形图说明：

把开关QS闭合→X000常开触点闭合→定时器T0开始3s计时→3s后，定时器T0动作，T0常开触点闭合→定时器T1开始3s计时，与此同时Y000得电，Y0端子内部硬触点闭合，灯HL点亮→3s后，定时器T1动作，T1常闭触点断开→定时器T0复位，T0常开触点断开→Y000线圈失电，同时定时器T1复位→Y000线圈失电使灯HL熄灭；定时器T1复位使T1闭合，因为开关QS依旧是闭合状态，所以X000常开触点也是闭合，定时器T0又开始重新3s计时。

之后重复上述过程，灯HL保持3s亮、3s灭的频率闪烁发光。

相关练习

喷泉的PLC控制

系统要求用两个按钮来控制A、B、C三组喷头工作（通过控制三组喷头的电动机来实现），三组喷头排列如图4-32所示。系统控制要求具体如下：

当按下起动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷，5s后，B组喷头停止、C组喷头继续喷5s再停止，而后A、B组喷头喷7s，C组喷头在这7s的前2s内停止，后5s内喷水，接着A、B、C三组喷头同时停止3s，以后重复前述过程。按下停止按钮后，三组喷头同时停止喷水。

PLC案例详解子程序调用，图文并茂，太实用啦

今天我们以三菱PLC为例，学习一下什么是子程序。

一套程序可以分为主程序区，还有子程序区，中断程序区等等，主程序区的程序是无时无刻都会扫描执行的，而子程序还有中断程序就必须触发某些条件，子程序才会执行。

那么问题来了，为什么不在主程序里面，加一个常开触点，触点闭合时就执行相应的程序段，这样不是也能够达到一样的效果么？为什么要出现子程序这样的东西呢？

那是由于PLC的扫描周期引起的，PLC运行的速度，也就是扫描周期，受到I/O数量、通讯、还有程序的大小限制。单独谈论程序大小，扫描的程序越多，扫描周期越长。下面我们拿三菱FX3U-16MT这款plc做了测试。

如上图，监控PLC的2个特殊寄存器，D8011是扫描程序的最短时间，D8012是扫描程序的最长时间，底下是程序的步数，没有写程序时，扫描周期平均需要5ms，随着程序增加，扫描周期不断变长；到16000步时，平均的扫描周期达到了25ms。由此可见减少扫描程序的必要性，下面我们来看一下，子程序的具体使用方法。

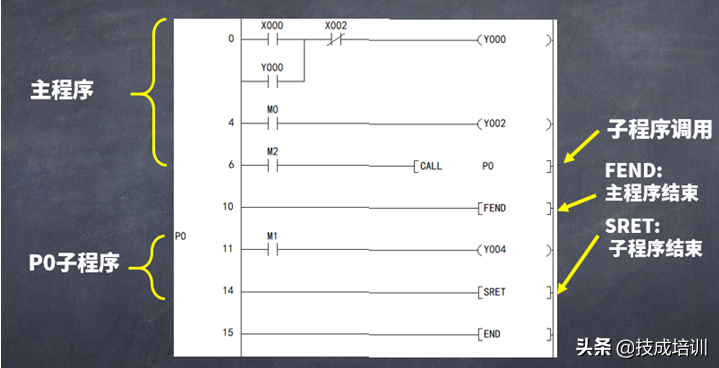

这段程序分为主程序区和P0子程序两个部分，从程序第一行开始到FEND指令，这些都是主程序，FEND是主程序的结束标志。左边的P0编号到SRET子程序结束指令，这是每一段完整的子程序必有的内容。

该程序中，当M2常开触点触发CALL P0指令时，P0子程序区的程序才能够执行，这时可以触发M1常开触点，Y4线圈会导通；这时有一个需要非常注意的点，在触发Y4的时候，断开M2，也就是停下P0子程序的运行，Y4会保持输出的状态，就算这时M1断开了，Y4也保持输出。除非再次触发P0子程序检测到M1断开了，Y4才会断开。

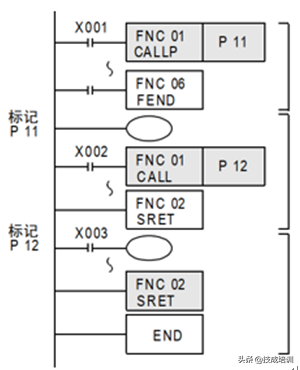

子程序的调用除了普通的用法，还可以多层嵌套，如下图：

通过X001调用子程序P11，运行P11时，通过触发X2按钮，调用P12子程序。这样的写法最多支持5层的嵌套。

那么，子程序一般用在哪里呢？比如下面一条传送带，有很多个工艺，假如其中有一些工艺有些人需要，有一些人不需要，那么，就可以采用子程序的用法，在需要时我们就调用相应的工艺程序，不需要时，就不调用

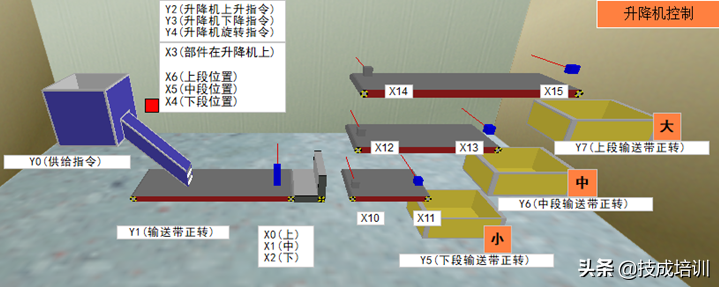

比如下面的一个分检机构，通过前面的感应器区分大中小部件，然后把部件放到相应的箱子里面，这时候我们也可以使用子程序调用，分别把大中小部件分别写一段子程序。检测到对应的部件时就调用相应的子程序。

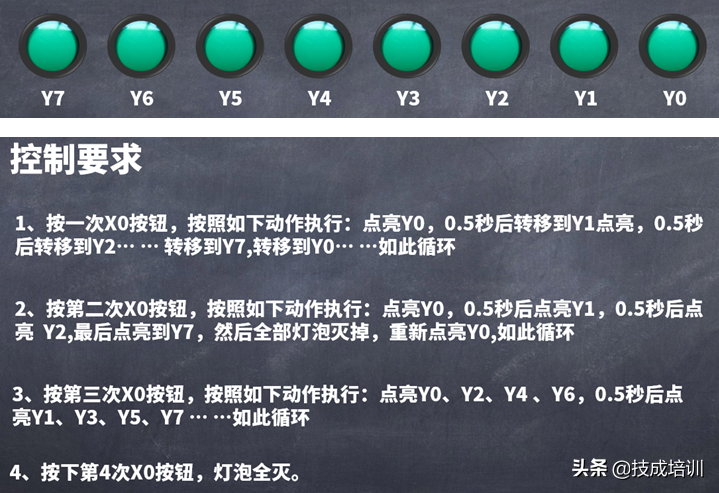

再比如下面这个项目，按下按钮第1、2、3下分别执行不同的控制，我们可以调用不同的子程序进行控制，这题目里面还有用到的知识点还有左循环指令，计数器、位组合元件等用法。

（本文为技成原创， 作者：陈育鑫，未经授权不得转载，违者必究！）
