你绝对找不到的——西门子PLC编程实例

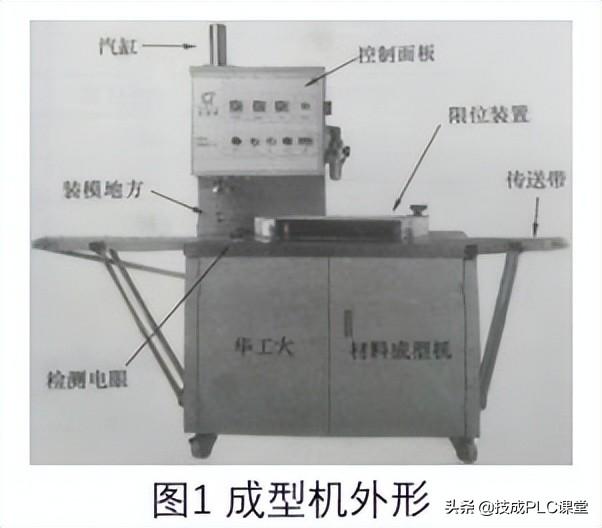

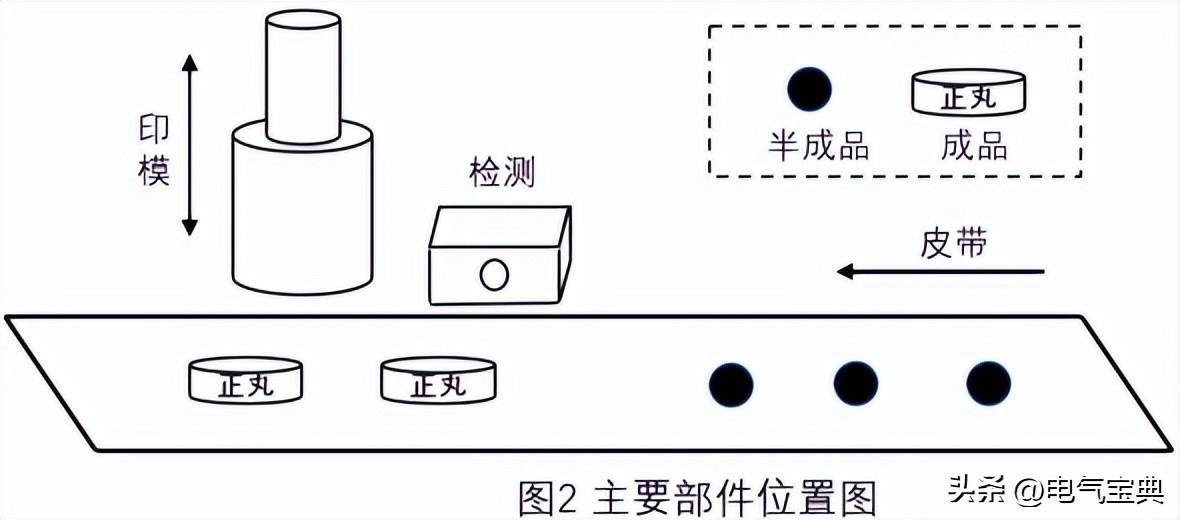

今天跟大家分享的是食品和药品成型设备的机械外形如图1所示，主要控制部件位置如图2所示，其动作过程如图3所示，步进阶梯程序软元件。

分配表如图4所示，PLC的步进阶梯程序如图5所示，PLC的普通顺控程序如图6所示。

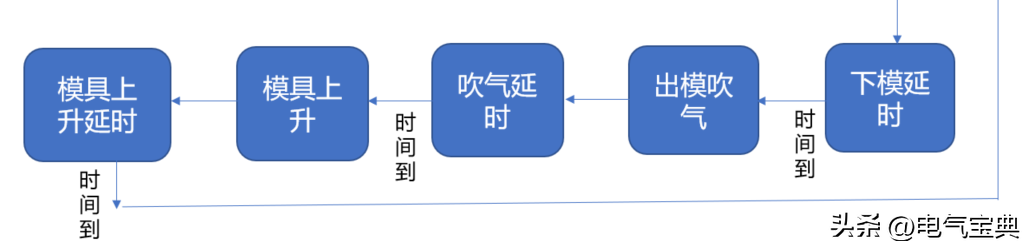

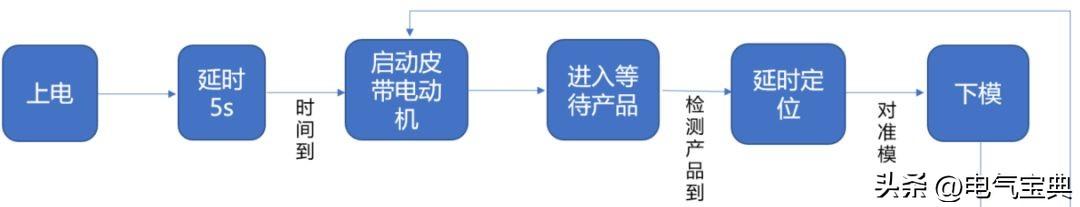

动作流程图

02

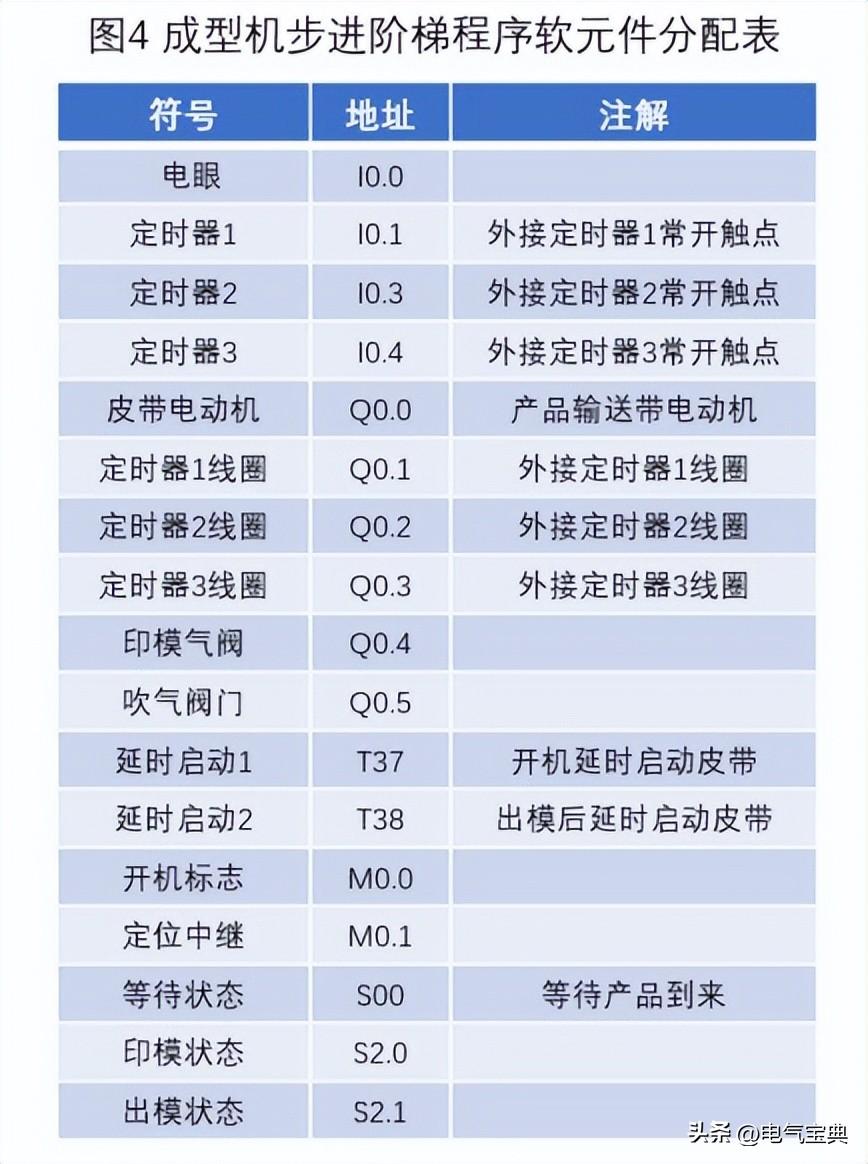

成型机步进阶梯程序软元件分配表

03

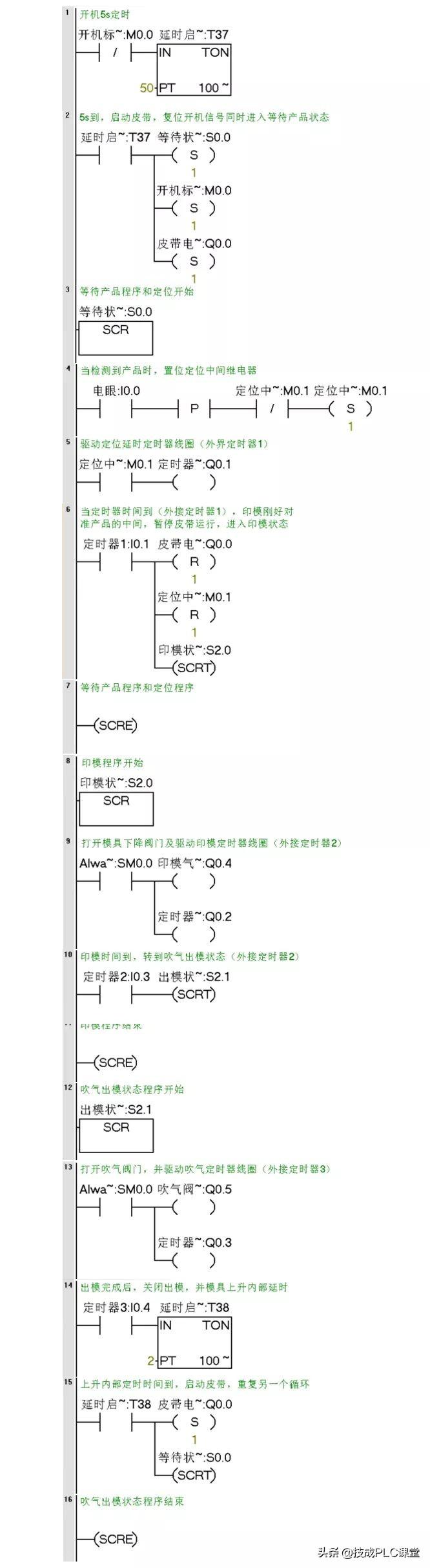

成型机步进阶梯指令程序

04

成型机普通顺控程序

9999%找不到的西门子PLC编程实例，分享给你

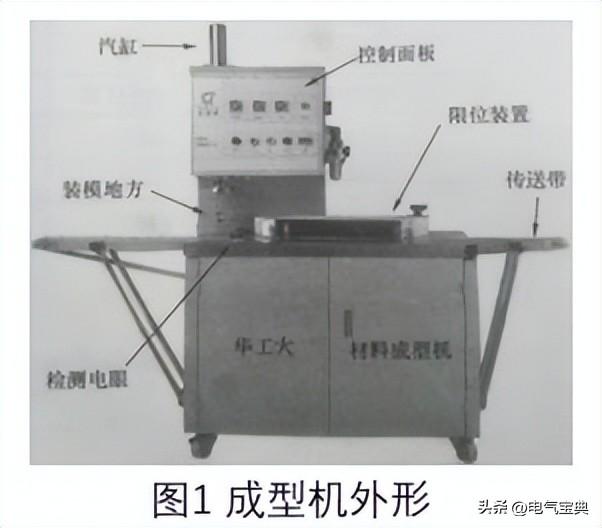

今天跟大家分享的是食品和药品成型设备的机械外形 ，如图1所示，主要控制部件位置如图2所示，其动作过程如图3所示，步进阶梯程序软元件。

分配表如图4所示，PLC的步进阶梯程序如图5所示，PLC的普通顺控程序如图6所示。

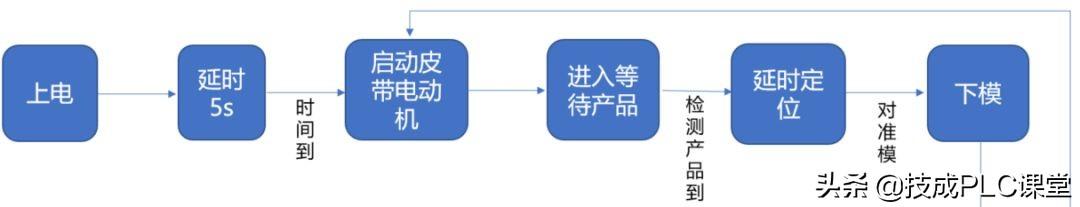

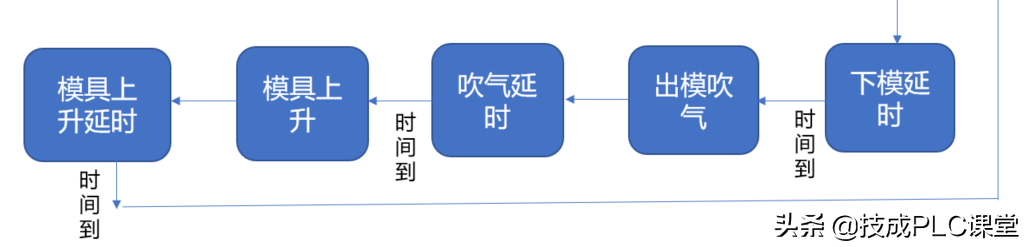

1、动作流程图

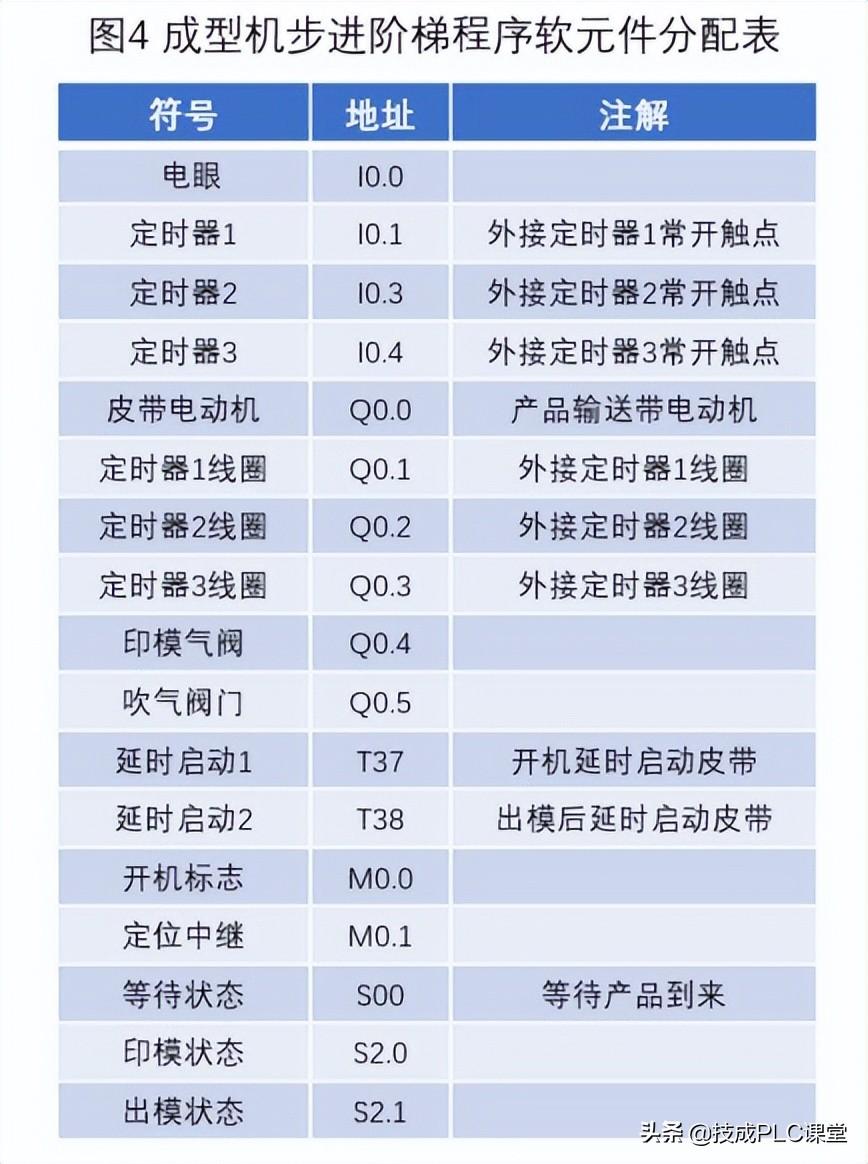

2、成型机步进阶梯程序软元件分配表

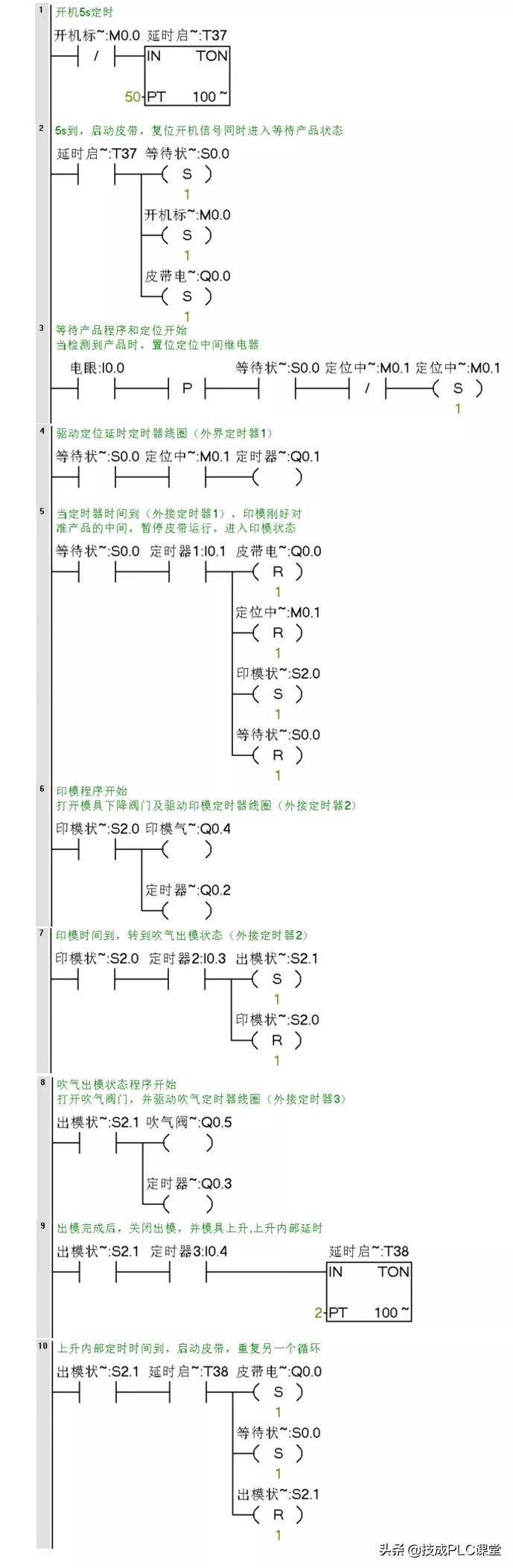

3、成型机步进阶梯指令程序

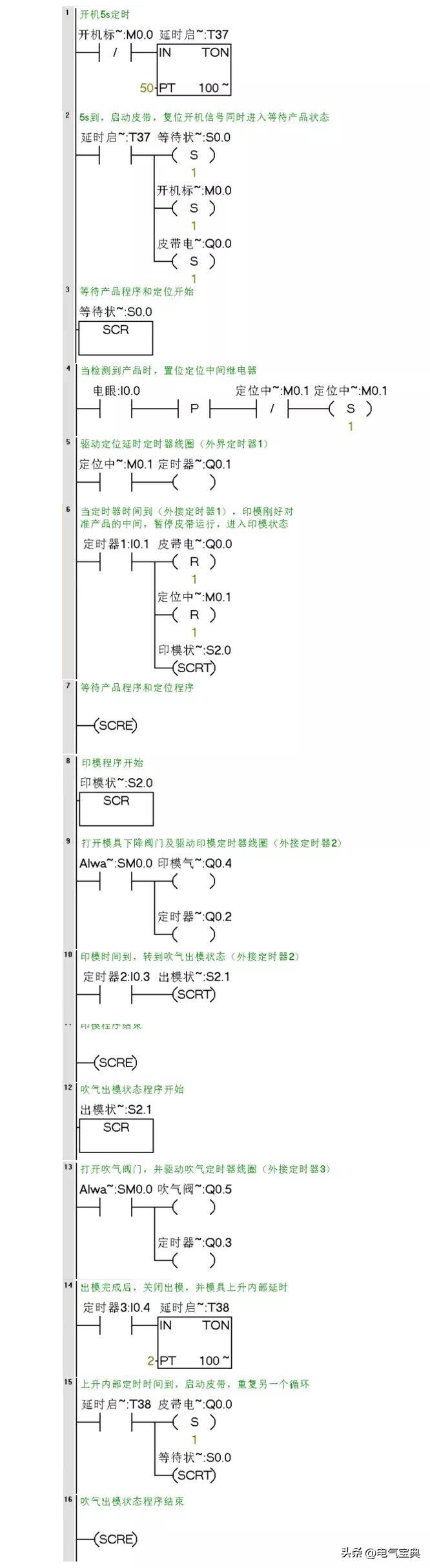

4、成型机普通顺控程序

小贴士

为了助力大家的学习，小编特地为大家准备了电气人从业必备PPT 。这些PPT内容深入浅出，通俗易懂，图文井茂，覆盖面广。具有较强的实用性和可操作性。
