施耐德PLC学习教程，Unity Pro软件的常见用法！

一Unity Pro用户界面：

启动Unity Pro后，用户界面如下图所示：分为菜单栏（1），工具栏（2），项目浏览器（3），编辑器窗口（4），用于直接访问编辑器窗口的选项卡（5），信息窗口（6），状态栏（7）。

二、新建项目：（ 以Unity Pro xl V5.0为例）

1、运行Unity Pro xl V5.0程序

开始→Unity Pro xl，如下图，或双击桌面上的Unity Pro xl V5.0图标.

2、新建项目

在菜单栏“文件”中选择“新建”，弹出下图，选择你需要的CPU如BMX P34 2020 (02.00)，然后确定，点击菜单“文件另存为”，取文件名My Projiet-1：保存。即完成了项目建设与工程名字修改工作。

三、配置PLC系统

双击左侧项目浏览器“配置”，出现下面菜单

1、右键点击最右端红色箭头位置，出现菜单选择“替换机架（R）”，更换底板为六槽底板；

2、右键点击1号插槽选择“新设备”，在弹出的菜单中选择离散量DDI：DDI1602；（16路离散量漏极输入）设备。

3、同样方法右键点击2号插槽选择“新设备”，在弹出的菜单中选择DDO：DDO3202k；（32路源极输出）

4、同样方法右键点击3号插槽选择“新设备”，在弹出的菜单中选择ACI：AMI0410；（4路模拟量高电平隔离输入）

5、同样方法右键点击4号插槽选择“新设备”，在弹出的菜单中选择AMO：AMO0410；（4路模拟量隔离输出）

6、同样方法右键点击5号插槽选择“新设备”，在弹出的菜单中选择EHC：EHC0200；（2通道通用计数器）

7、点击保存按钮。

上述设备还可以进行复制、修改、删除、编辑等操作。至此就完成了plc系统的硬件配置。

四、通信设置：

1、双击左侧项目浏览器中的“通讯“，右键点击“网络”，在弹出的菜单中选择“新建网络“，在弹出的选项卡中，下图的“可用网络列表“里选择以太网，在“更改名称”里用英文进行书写Ethernet-HMI1;然后确定。

2、右键Ethernet_HMI1选打开，在弹出的下图中修改IP地址：192.168.0.1；子网掩码255.255.255.0，该页面左上角型号系列选择CPU2020 02.00；右侧“模块实用程序选择“选“是” 。

3、在项目浏览器“配置”中找到并双击下图中Ethernet图标。

在弹出的页面中点击“通道3”上面的Ethernet图标，再点选项卡“I/O对象“，点全选，按下“更新网格”按钮。如下图。

左键再按通道3，然后在下面“功能”里选择“以太网TCP IP”，“网络链路”里选“Ethernet_HMI1”；

此时发现左侧项目浏览器已经改为“对号”了。如下图。

以上完成了网络的配置。

自动化工程师：施耐德 PLC常见两种编程通讯控制实例，收好不谢

1、第一种是采用 UNTLW1协议进行联机编程：

参数设置与通讯配置检查：用 Premium的专用编程电缆“TSXPCX3030-C（USB接口，有专门的驱动)”通过调试机与CPU上的TER口进行连接，连接好后，点击某单栏里的“PLC(P)”菜单，选择“设置地址(A)，”弹出如下对话框

正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图图3中切换一下即可。在PLC模式下时地址(A)里填写“SYS”，“介质(M)”选择“UNTLWO1”点击圈2所示的“通讯参数”按钮，弹出下列对话框

点击上图圈中的“驱动设置”按钮，进入如下画面：

如圈2中下拉框选择“UNITELWAY”，再选择第二个选项卡(圈1)“ UNITELWAY Driver”弹出如下画面：

确保上图圈1中的版本号在Ⅵ.10以上(包含1.10)，若低于1.10请另外安装高版本的UNITELWAY驱动，否则有可能连不上，点击上图的圈2“ Configuration”按钮，弹出串口设置窗口如下：

选中上图红色圈圈标出的第一行，再单击“Edit”标签框，可弹出下图：

在上图圈1所示的下拉框中选择串口号，如编程电缆已接到正确的USB接口且驱动安装正确则在此可找到一个串口号，其后跟有(TSXPCX3030 Cable)，如上图一样，选择好后点圈2“ Line Parameters”选项卡，根据PLC程序里设定的串口通讯参数(参看“如何查看PLC程序内部通讯参数”)，并且要保证调试电脑为通讯电缆分配的串口通讯参数也一致(可在桌面右击“我的电脑”-选择“属性”-选择“硬件”选项卡-选择“设备管理器”查看分配的串口通讯参数)，修改完后一路点“OK”、“确定”保存刚才的修改。

如何查看PLC程序内部通讯参数：

双击上图图1所示通讯口，弹出如下对话框(下图圈2所示即为程序内部通讯设定的参数)

2、第二种是采用TIP协议进行联机编程

参数设置与通讯配置检查，采用以太网编程分两种情况，一种是初次下载(CPU内无任何配置)，另一种是PU内己有程序配置

(1) 初次下载(CPU内无配置)，此时CFU的以太网地址为出厂默认设值：默认IP地址的格式为085.016xy，xx.yy，xx.yy为MAC地址的最后两组数据转化成十进制。MAC地址可以直接在CPU或者以太网模件上看到，如MAC地址为00 80 F4 01 12 20。则转化后得到默认1P地址为085.016.018.032

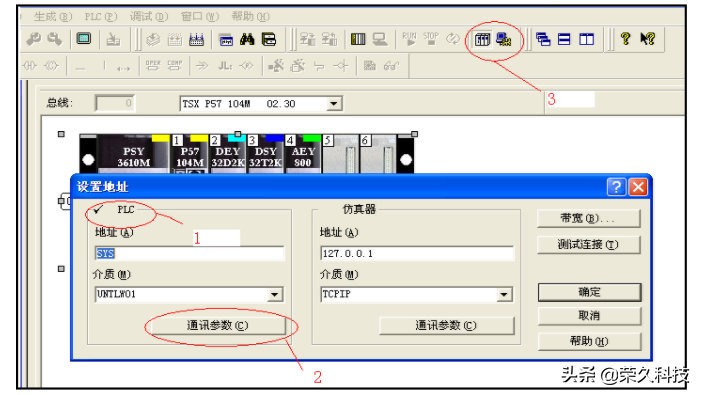

（3）将调试电脑的IP地址设置成与上述地址同一网段(即前三段一致）联机设置。点击菜单栏里的“PLC（P）”某单，选择“设置地址(A)，”出如下对话框

正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图圈3中切换一下即可(此步操作后需在“生成(B)”某单下选择“重新生成所有项目(R)”将程序重新生成一下)，在PLC模式下时点击圈2所示的下拉菜单，选择介质为“ TCPIP“圈4中的地址(A)填写为U内部的IP地址，最后点击上图最右边的确定按钮即可。

二. 联机下载：按上述步骤设置好通讯参数后，如下图（仿真模式下截图）

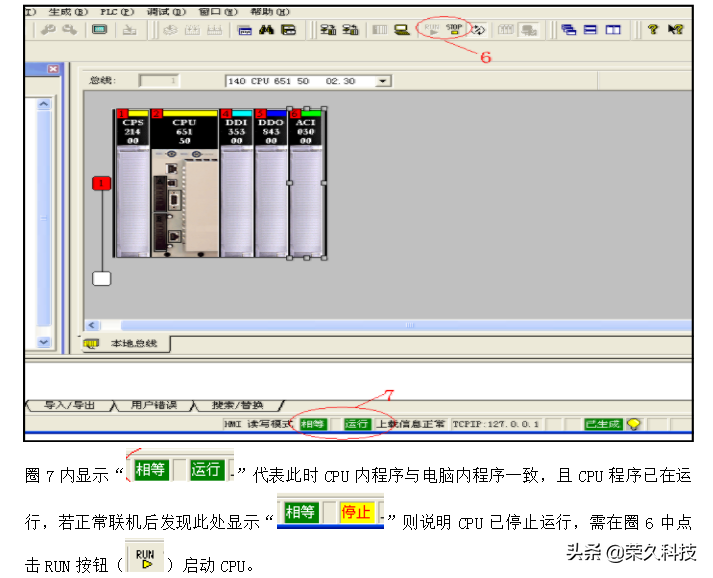

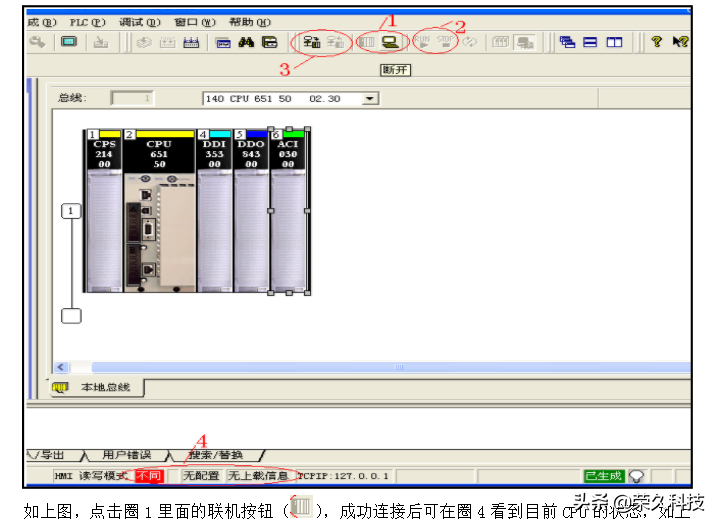

注意将上图圈5里面的复选框勾上，点“传输”开始下载程序，下载完成后在弹出的对话框里点“确定”启动PLC程序，此时显示如下图：

以上，欢迎动动手分享及收藏！
