S7-200PLC与电脑通讯操作方法的分解教程，学了就能用

PLC作为一款可编辑逻辑控制器，需要通过电脑进行编程并与相关设备配合使用，促成自动化项目的实施与完成，其中涉及到很多指令以及接口，今天咱们要说的是，PLC与电脑通讯时的操作步骤，接下来就一步步带着大家操作，一起来看看吧！

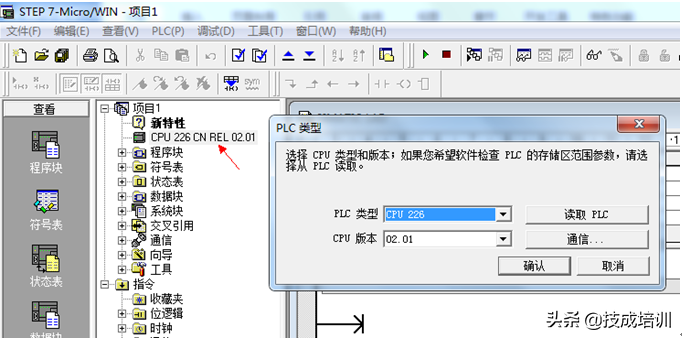

第一步：打开软件选择好PLC类型。

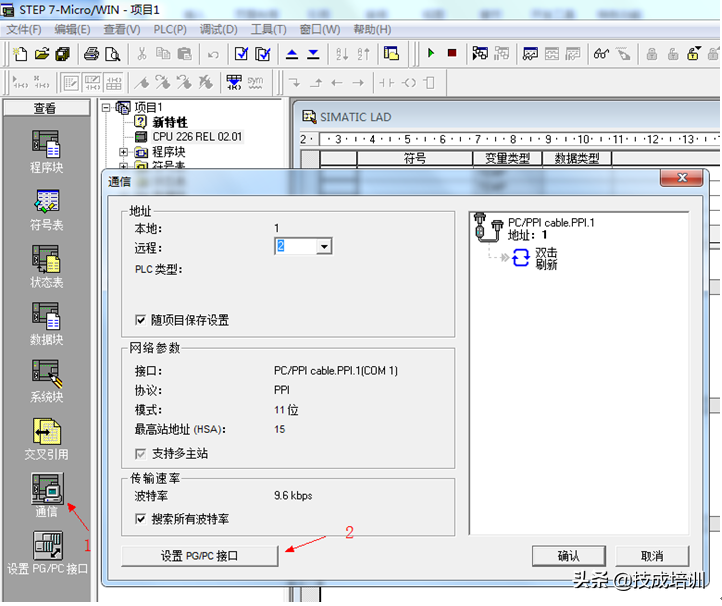

第二步：打开通讯设置窗口，点击设置PG/PC接口。

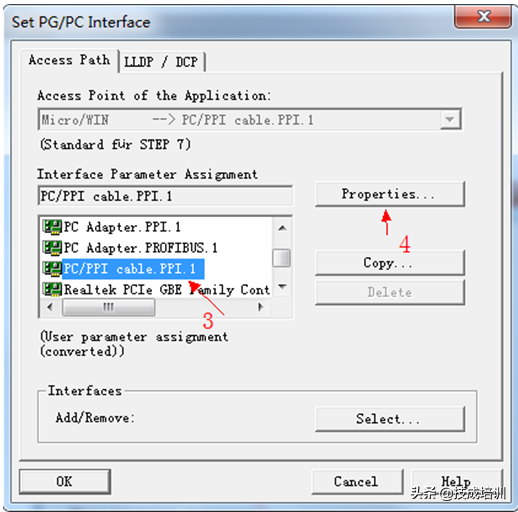

第三步：选择PC/PPI 网卡，点击properties 进行通讯设置。

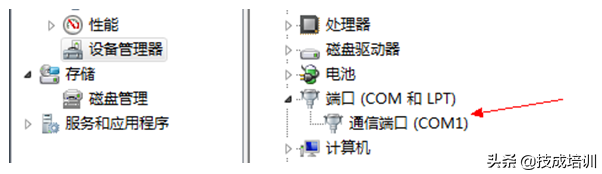

第四步：在PPI 设置本机地址为1，通讯时间为10s ，点击local connection 进行本机的下载口为com1口，具体的com口要查看电脑使用的是几号com口。

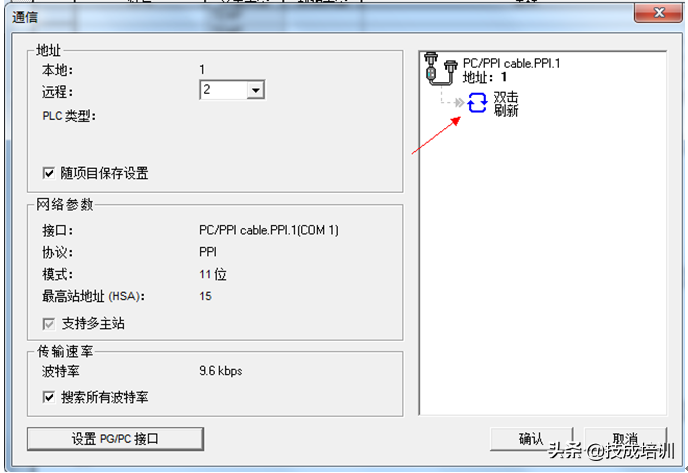

第五步：点击双击刷新，选择搜索到的PLC，点击确定选择。

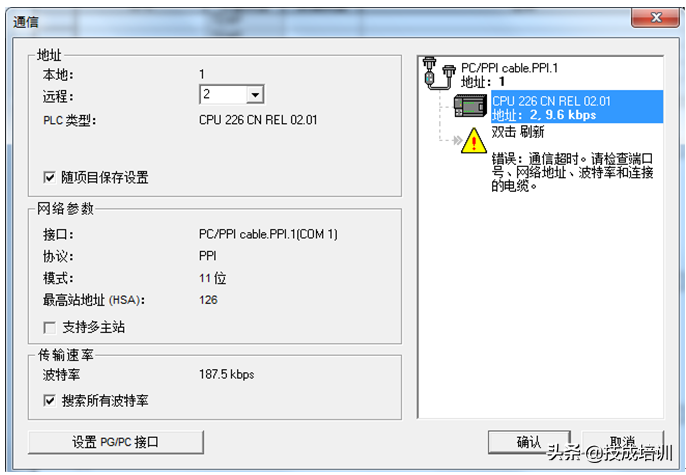

第六步：点击通讯测试，要是出现以下的画面，表示通讯已经连接好了。

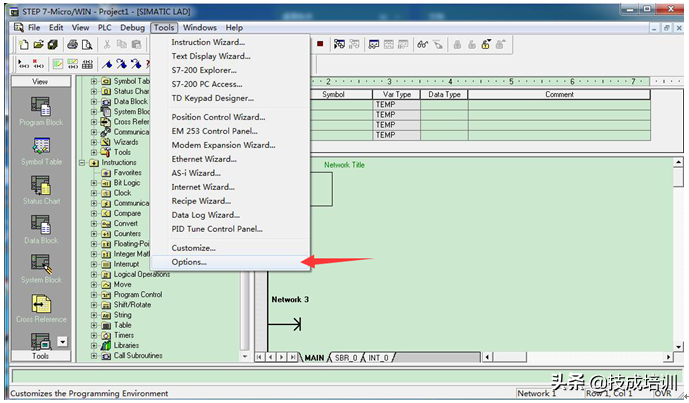

第七步：step 7-micro/WIN英文界面设置成中文 鼠标放置TOOLS上 然后点击Options

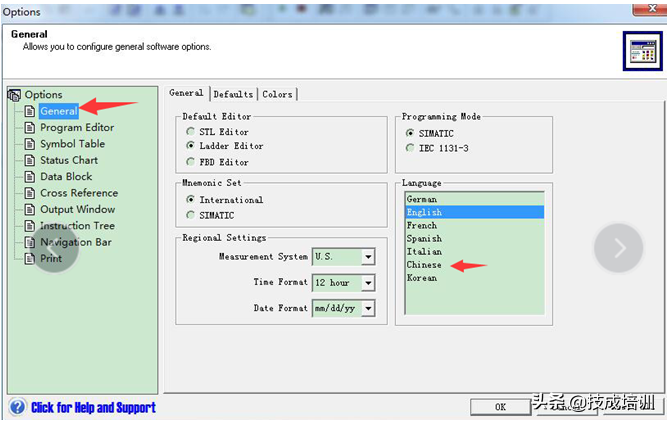

第八步：点击GENERAL 然后从右手边Language点击Chinese 就完成的设置了

看完全文的你，学会了没？建议还是动手实操一下，会有更深刻的领悟哦！

（本文为技成原创，作者：戒燥，未经授权，不得转载，违者必究！）

往期优秀文章回顾：

关于箱式变电站的精准详细资料，这是电工都该了解的

图文讲解电脑用网线如何与PLC连接

本期给大家讲解一下电脑用网线如何与PLC通讯。

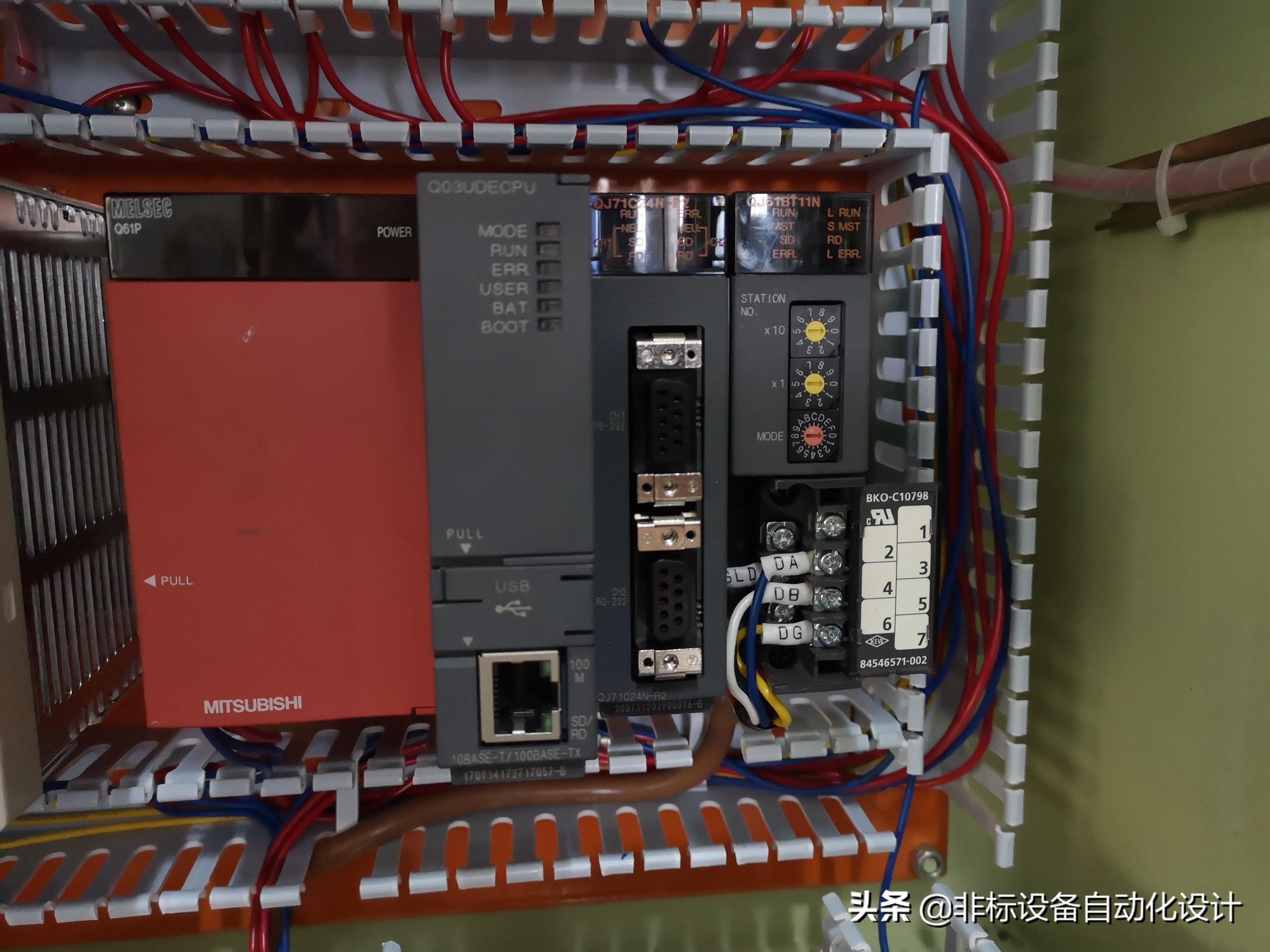

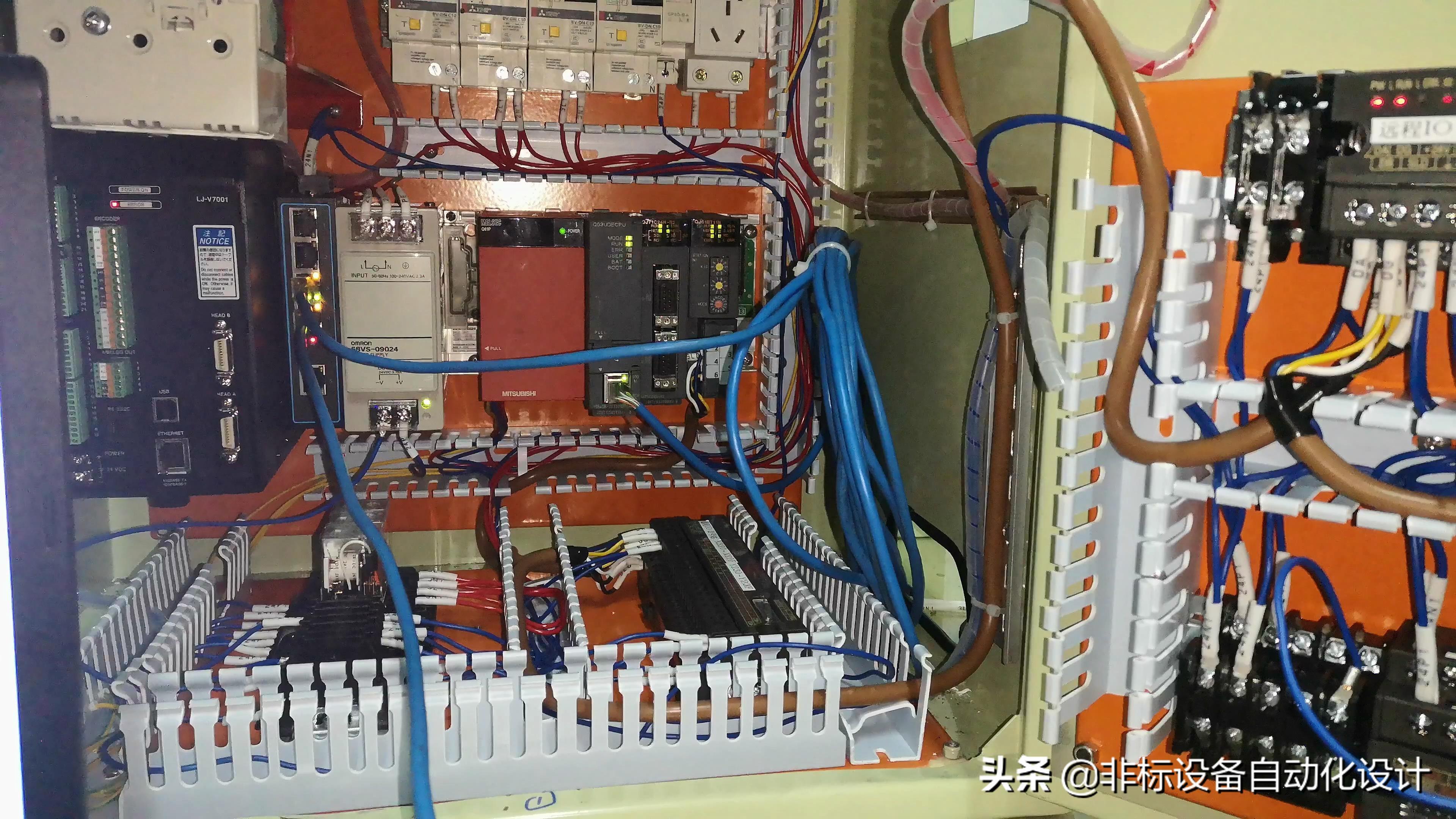

看下图，可以看到我用的是一个自带网口的PLC

下面先看电脑直接和PLC网线连接方式通讯

新建项目，机型最好和实际使用的PLC一样。

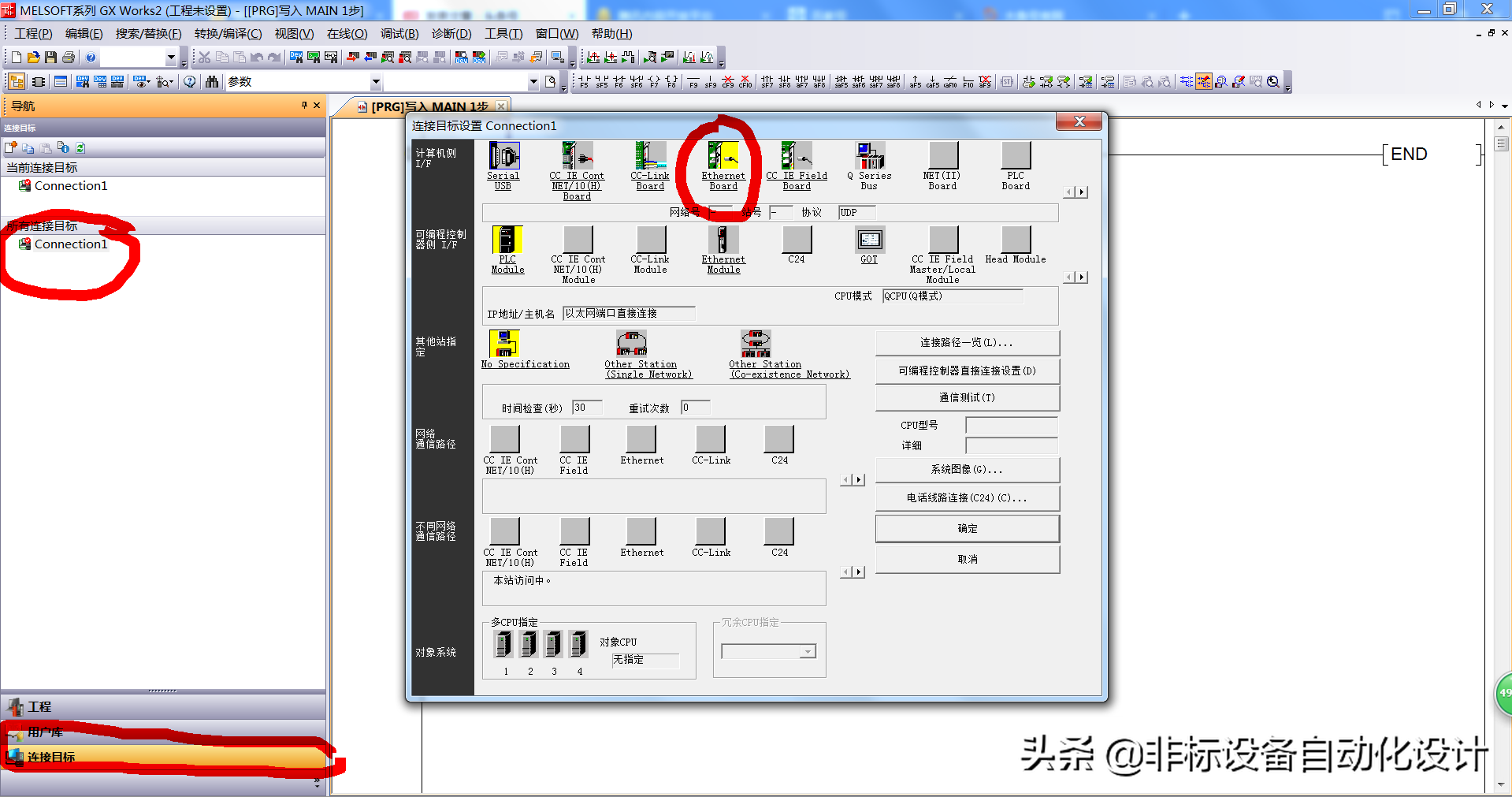

连接目标，选择以太网

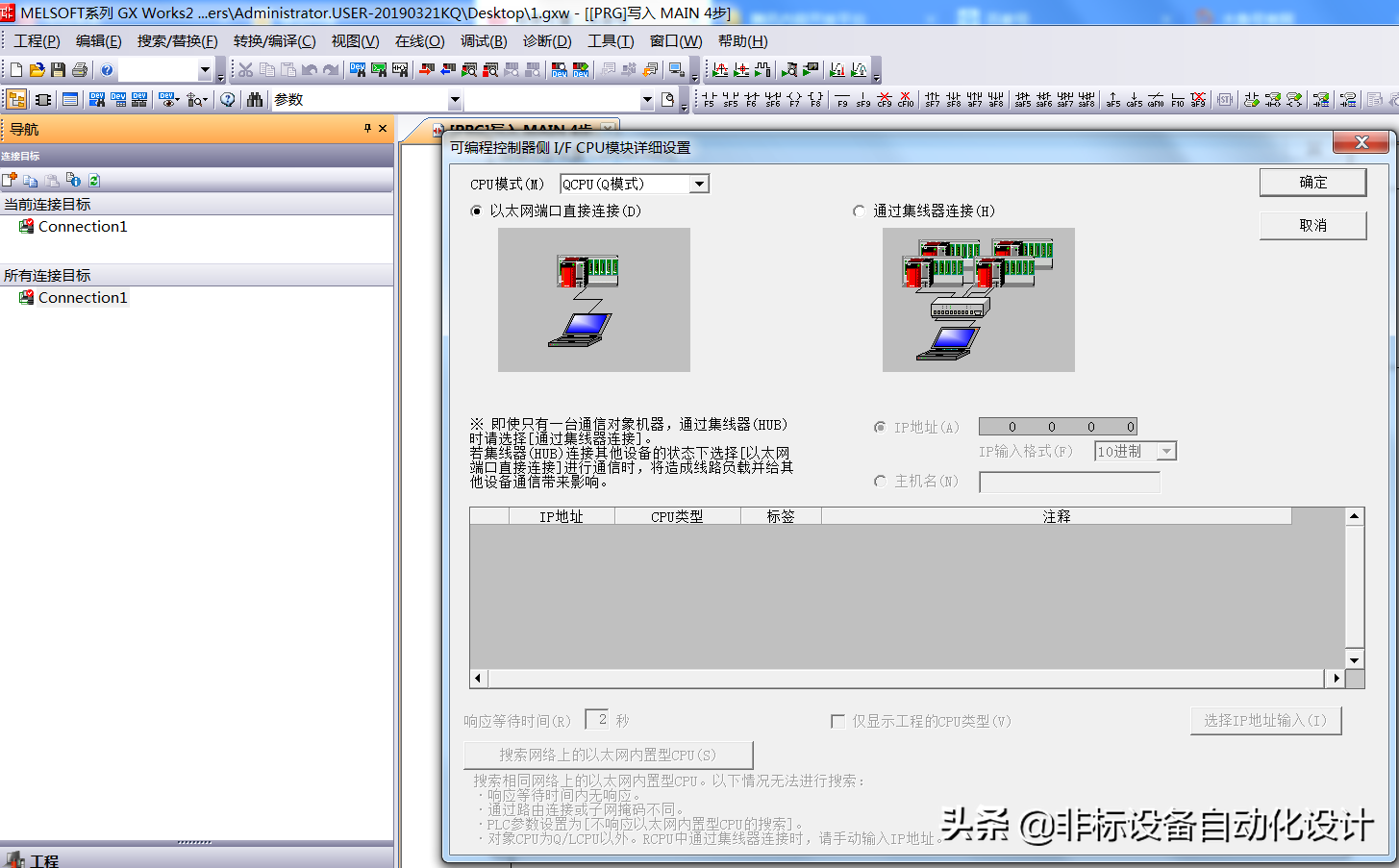

这里选直连

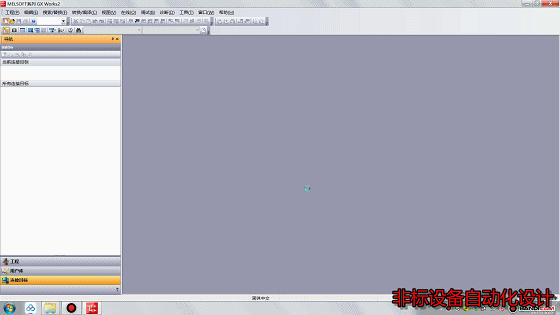

下面是动图留意看，一切尽在不言中。

可以看到下面通讯成功啦

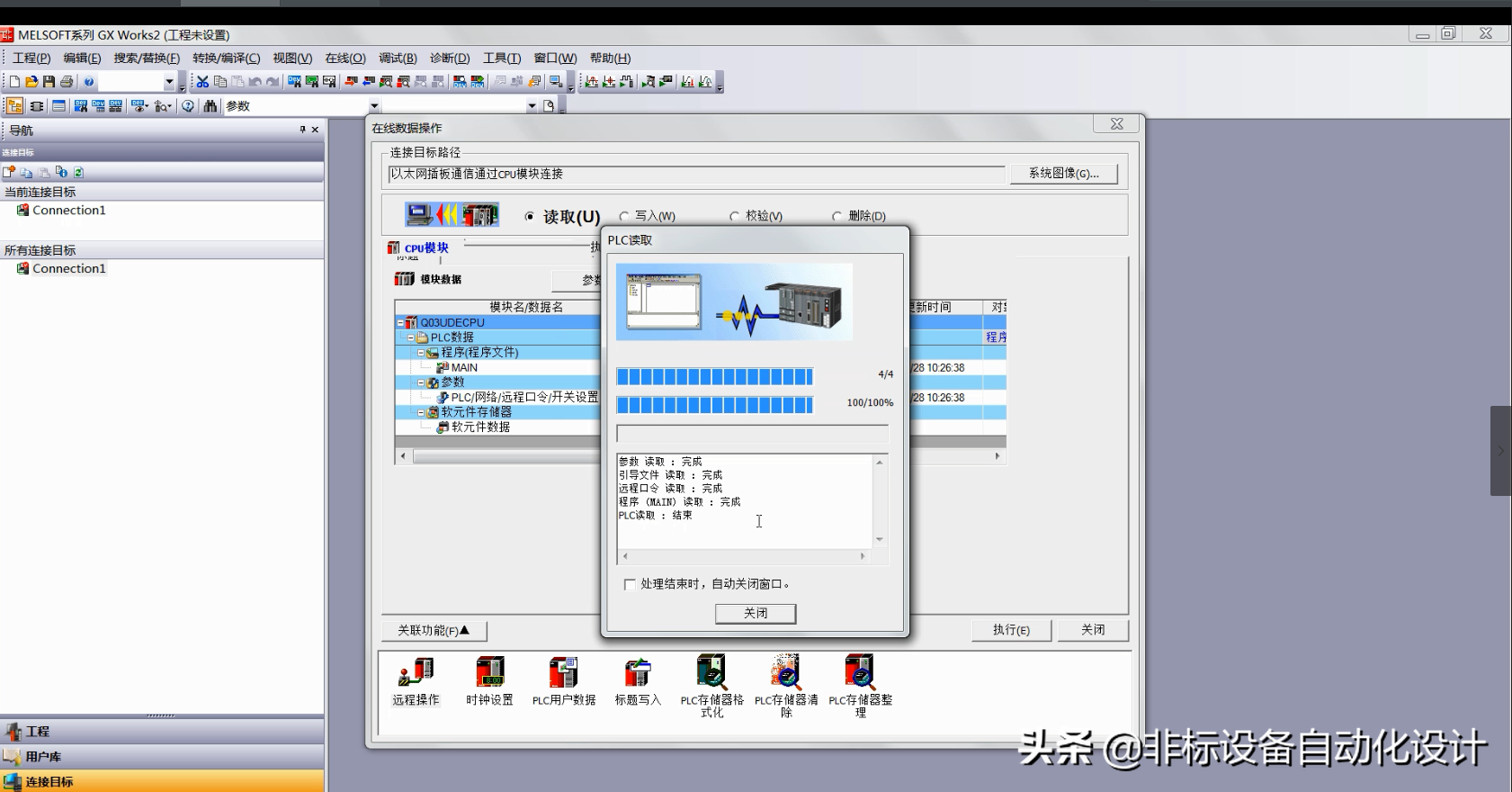

切换到在线读取就可以了。

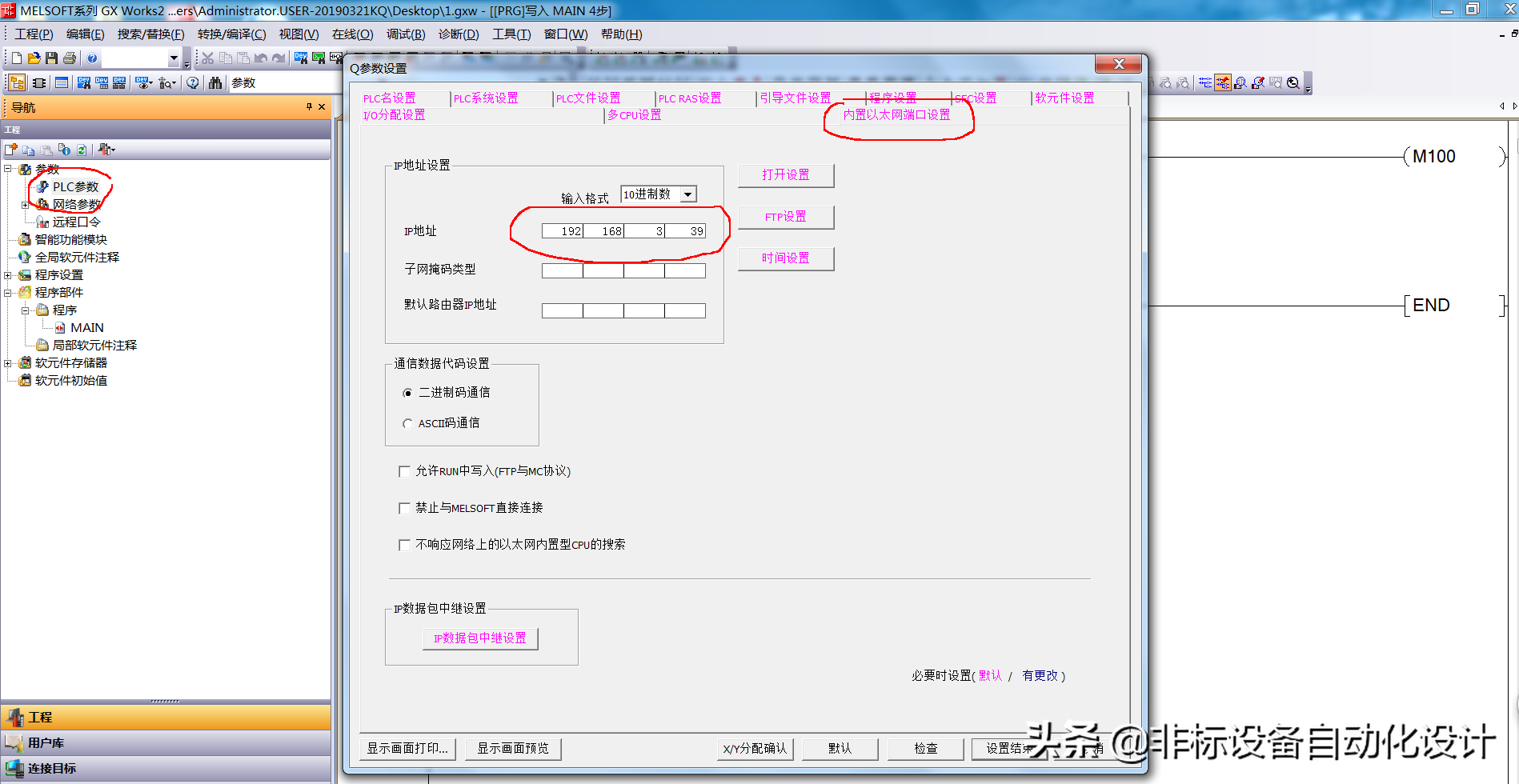

重点来啦，PLC参数那里可以看到我设置的PLC的IP地址，我们记下。

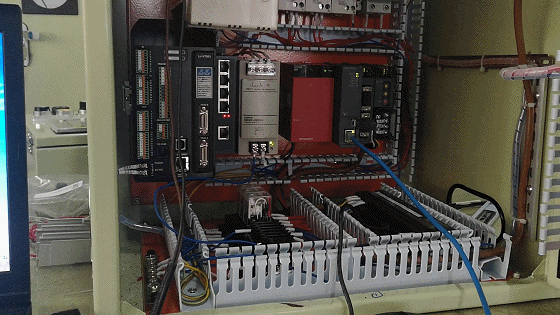

下面再看看通过交换机怎么连？因为交换机上可能有多个PLC，所以我们需要准确的知道要连PLC的IP地址才能保证不会连错PLC。下图就是PLC网线到交换机，电脑网线也到交换机。

怎么通讯呢？依旧是重复上面做个的操作，新建项目

在连接之前记得设置电脑的IP地址哦，保证和PLC的IP地址在通一网段

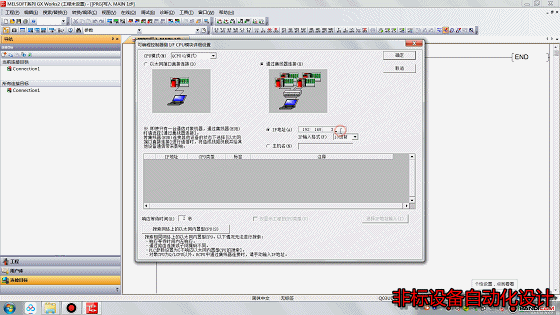

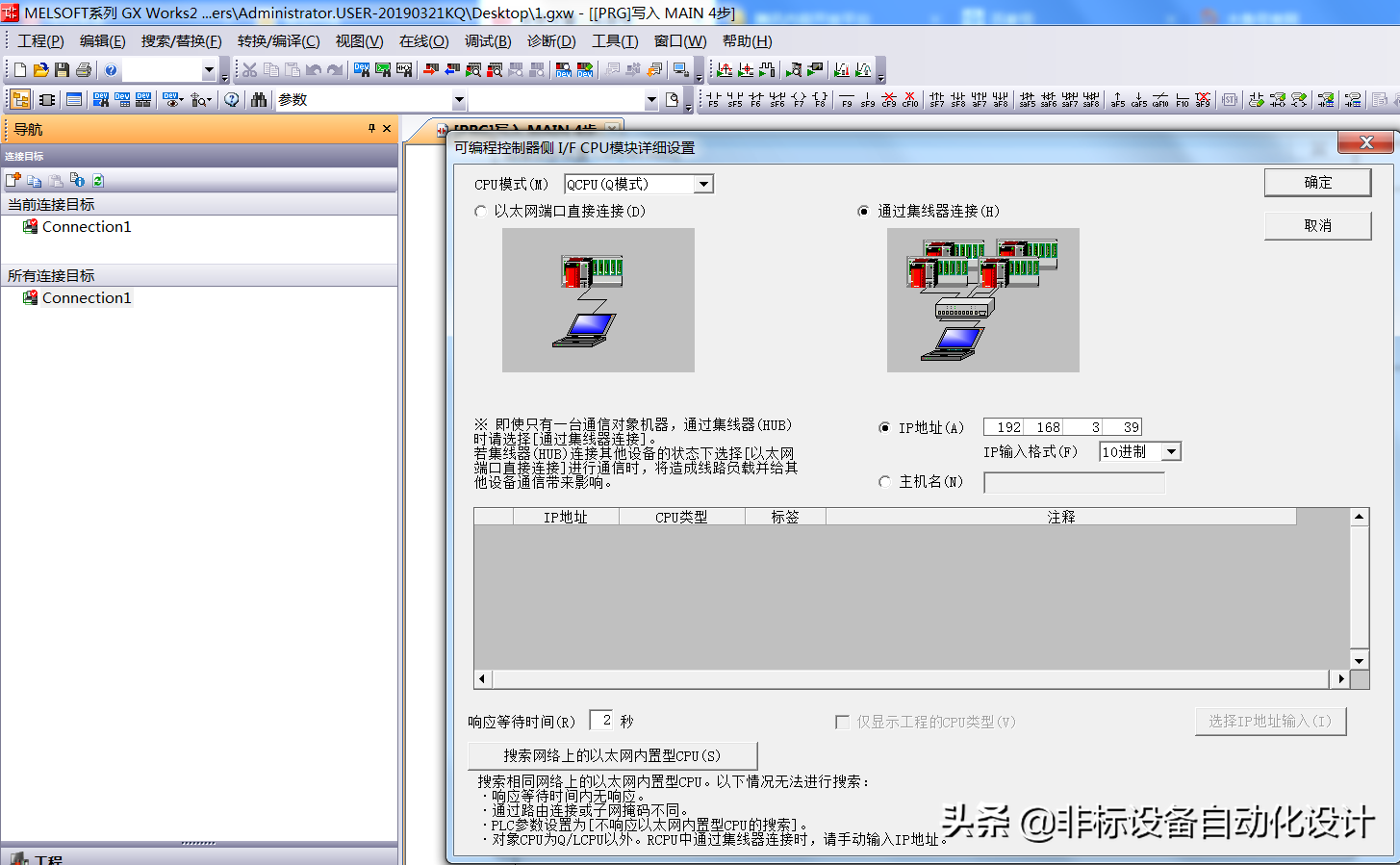

再连接目标唯一的区别就是下面选集线器连接，然后输入之前获取的PLC的IP地址

通讯成功

下面就一样读取操作了。

下面链接是视频讲解，谢谢观看！
