PLC编程100例之产品日产量测定

2.1 产品日产量测定 (16 位上数停电保持计数器)

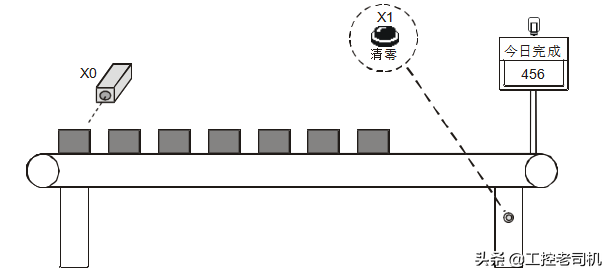

【控制要求】

生产线可能会突然停电或因中午休息关掉电源，在重新开始生产后需从停电前的记录开始对产品进行计数。 PLC 产品每天产量超过 500 台时，目标完成指示灯亮，提醒工作人员做好记录。按下清零按钮将产品产量记录清零，又可开始对产品数从 0 开始进行计数。

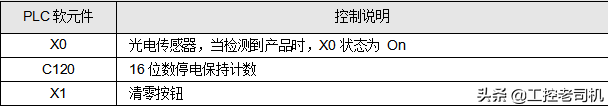

【元件说明】

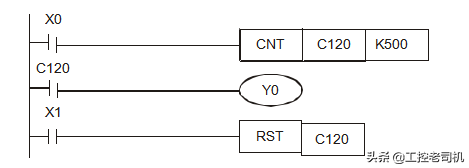

【控制程序】

【程序说明】

在需要停电后仍能保持数据的场合，需要用到停电保持的计数器。

每完成一台产品，C120 计数一次，计数到 500 次，Y0=On，目标完成指示灯亮。

统计报表的PLC实现

一台完善的设备需具备报表统计的功能，包括详细的产量、故障发生次数、设备的状态等等，既可以满足mes系统上报的需求，也可方便问题的回溯处理。可记录几个班次，用户可按需查询。

随着客户要求的不断升级，对非标设备的功能要求也越来越细，比如产量的统计，以往的设备只要有个粗略的产量统计即可，用户每班交接时直接清除上一个班的产量。现在则提出要设备自动记录每个小时的产量，每个班次自动生成产量报表。针对客户的需求，实现过程后面列出。

下面以产量为例具体说明，按一天两个班次，每个小时刷新一次产量，一个班次结束后，保存当班次产量到上一班次，并清空当班次等待记录。触屏显示如下图（未连接PLC，结果没显示出来）。

触屏显示

程序详解如下：

1：每小时产量记录整体下移一行，把最新的产量赋值给第一行，清空产量计数值。

1

2：设定的交接班时间到达后，把该班12小时的产量值整体移到上一班次记录，清空当前班次产量，等待记录。（程序可保存上3班次的产量计数，方便翻看）

2

3：触屏上做一个通用的界面，使用变量索引实现班次的翻阅。

3

4：当班次总计数可计算当班次的每个系列的计数总和。

4
