PLC编程：RS-485，教你向从站写入数据2「系列14」

1、 报文格式回顾

上一篇文章我向大家介绍了向从站写入数据的方式，并且自定义了一个报文结构，现在我们来回顾一下主站发送报文的格式图 1‑1，和从站处理完成后向主站返回数据的报文结构图 1‑2。方便我们编写程序。

图 1‑1

图 1‑2

2、程序编写

图 2‑1是主程序

图 2‑1

图 2‑2接收完成中断

图 2‑2

图 2‑3~图 2‑5子程序Write

图 2‑3

图 2‑4

图 2‑5

图 2‑6发送完成中断

图 2‑6

3、程序演示

我们用电脑向S7-200PLC发送一组数据修改S7-200PLC中的VB300、VB301、VB302、VB303数据最终使VB300 = 01、VB301 = 02、VB302 = 03、VB303 = 04。

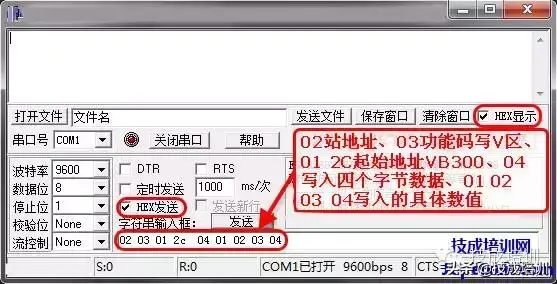

第一步：向调试软件写入要发送的报文图 3‑1所示。

图 3‑1

第二步：向PLC发送报文并接受PLC返回的报文

图 3‑2

第三步：监控S7-200PLC VB300、VB301、VB302、VB303中的数值是否分别是01、02、03、04。

图 3‑3

作者：技成培训网（马乐）

版权为技成所有，未经同意盗取必究！
