PLC串口扩展方法

PLC串口扩展方法主要可以通过以下几种方式来实现，这些方法旨在增加PLC可用的串口数量，以满足与更多设备进行通信的需求。以下是详细的扩展方法：

1.使用串口扩展器

原理：串口扩展器是一种硬件方案，通过连接到PLC的已有串口接口上，实现串口数量的扩展。

特点：串口扩展器通常具有独立的电源和控制芯片，能够提供稳定的信号传输和控制。

使用场景：适用于需要增加少量串口接口的场景。

2.使用USB转串口适配器

原理：通过连接到PLC的USB接口，实现串口与USB之间的互相转换。

特点：USB转串口适配器具有小巧的外形和良好的兼容性，适用于连接计算机或移动设备。

使用场景：在不改变原有设备的情况下，通过USB接口连接串口设备。

3.使用网络串口服务器

原理：将串口信号通过网络传输，实现远程访问和控制。

特点：网络串口服务器通常具有良好的兼容性和可扩展性，能够满足大规模的串口扩展需求。

使用场景：适用于需要通过网络远程访问串口设备的场景。

4.使用串口芯片扩展

原理：在PLC的主板上添加一个或多个串口芯片，以增加额外的串口。

特点：串口芯片具有较好的兼容性和稳定性，能够支持多种串口协议。

使用场景：适用于需要硬件层面直接扩展串口的场景。

5.使用扩展板

原理：扩展板是一种外部设备，通过插入到PLC的扩展槽口或接口上实现与PLC的连接。

特点：可以同时添加多个串口，满足多设备连接的需求。此外，扩展板还可能提供其他功能，如并行端口、网络接口等。

使用场景：适用于需要同时添加多个串口和其他功能的场景。

如果您需要支持串口通讯扩展的PLC控制器，可以私信评论找我。

如何高效学会西门子PLC？掌握PLC的各种扩展功能？别白费时间

关于如何学习西门子PLC这个问题。上次说到，有了电工基础之后，需要掌握PLC入门的基础知识和PLC编程指令知识， 了解这两大方面，你对PLC编程基础和逻辑控制顺序的设置就掌握的八九不离十了！

接下来要攻克的是PLC的各种扩展功能的应用。为什么是这个部分？因为学习PLC的最终目的就是学会用PLC来操作应用，这部分内容中有各种指令、通信以及编程，这是重中之重。总共有三大部分，分别是：PLC的定位控制功能应用、PLC模拟量应用、PLC的通信功能应用...

说起定位控制，高频脉冲输入输出 必不可少，它主要用于步进电机和伺服电机的控制上，一般用于运动控制，就像S7-200PLC，它所提供的PWM、PTO和EM253模块，这三种方式都能实现速度、位置的开环运动控制。

此外还涉及到高速计数器的应用 ，高速计数器一般与编码器或光栅尺配合使用来测量转速或是位移，且高速计数器不同于普通计数器，你会遇到选择0-5中哪个高速计数器？8种模式中选用哪种？启用它并让它计数等问题，这就涉及到它的两条指令。此外，PLC的高速计数器如何使用？如何接收编码器的信号？这是重点。

总之，高速脉冲输入输出这方面涉及的知识很多，而且也很重要，建议大家先了解一些运动控制和运动组态的基本知识，然后再学习运动控制指令，比如：初始化运动指令、手动控制指令、回原点指令、RUN指令等等，这些指令在编程时都是能用到的。

接着要解决PLC模拟量功能应用 这块了，会遇到传说中的PID，PID 在工业控制领域属于常用的控制，它就是闭环控制系统的比例-积分-微分控制算法，大家可以理解为是一种数学算法，PLC如何实现PID控制？这是大家要掌握的内容。

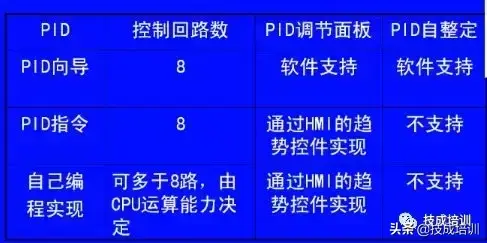

就比如上图，这是S7-200PLC实现PID控制的三种方式，分别是PID向导、PID指令以及自行编程，其实PID向导和PID指令没有很大区别，唯一的不同是能使用的工具不同。

PID向导一般是比较常见且提倡的方法（重要），需要了解PID调节控制面板，再就是PID指令了，会涉及到PID回路表，自行编写PID算法的话，要用到很多公式，这些东西大家要各有侧重。

最后，PLC的通信功能应用，主要是串行通信和以太网通信。

首先清楚串行通信的分类，按传输方式分、接口类型分等等。在这块，你会遇到自由口通信、MODBUS通信、USS协议通讯等。

MODBUS通信 很多设备能用上，这个必须掌握。此外，USS协议通讯和MODBUS通信都是基于自由口通讯而来的，所以串行通讯的重点就是自由口通讯 ，如何按照协议去编写程序，或者如何定义协议？这是大家在学习自由口通信时要解决的内容。

比如：S7-200SMART PLC的串行通讯就是基于485接口上的通讯，同时也能扩展一个串行通信口，扩展通信口可支持232和485接口，但究竟用哪个接口这就取决于软件中的硬件配置了。

再说说以太网通信 吧，S7-200SMART PLC有标配以太网通信接口，大家经常会用它来编程、下载程序、连接触摸屏，此外其实也支持其他通讯，比如：S7通信、TCP/IP通信、MODBUS TCP/IP通信等等...

总结：各行各业的机型不同，使用的指令也不同，所以大家不用要求自己学的很全面，了解所有的机型以及背会所有指令。大家只要清楚这个系列的CPU能提供给大家什么功能，如何能用技巧来灵活运用指令， 用的时候借助手册等工具来使用相关指令，达到举一反三的效果才是王道~（技成培训原创，未经授权不得转载，违者必究！）
