PLC进入停止模式，怎么让它自动报警，老电工讲解编程和

有个朋友问了一个问题，他们单位有一个PLC所控制自动排水的系统，用的是西门子S7-200 smart PLC。不知道什么原因，PLC有时候就自动切换成了停止模式，切换成停止模式以后就不能够控制自动排水了。这个时候操作工如果没有及时发现，车子里面水满了就溢出来了。

有没有什么办法？如果PLC进入停止模式以后给一个报警、提示，带了西门子 smart PLC其实就是有这个功能。比如在PLC点上或者某个点，比如像这款PLC是不是Q.0到Q.7？再挑一个点，比如从用Q.7点位接一个报警仪，比如这里接一个指示灯。

比如在Q.7点位上接一个指示灯，比如也就是倒数第三个端子上接一个指示灯。这里接个指灯当然要取一个供电的电源，比如在E2和端子上接供电电源，把供电电源接到电源的和火线L。把指示灯后边这根线接到零线，让它形成一个回路。

通过PLC在经过Q.7点位接到指示灯的另一个接线柱回到零线。这个线接好以后，也就是希望当PLC进入停止模式以后希望指示灯点亮，但是实际工作当中把它换成一个报警仪。

下面去编程软件当中，系统快了一遍设置一下。打开西门子S7-200 smart PLC的编程软件，怎么设置就让Q.7在PLC状态？在PLC进入停止模式的时候输出，其实这个在课程当中讲过，在系统快里边打开系统快窗口，这里就有设置的方法，数字量输出和选项。

这里有Q.0.X，也就是代表后边是Q.0到Q.7，因为这个是SR20，所以只有八个输出点，也就是这个是Q.0，一直到Q.7。也就是勾选Q.7，也就是下面这个描述，只要CPU处于stop模式，选中的输出的就会为ON，也就是它就会输出，也就是这个。

选Q.7也就是可有0.7的就会输出，只要在stop模式，点击确定。但这里需要注意一个问题，可能没有用过这个功能的朋友以为只要这样选择以后进入运行，停止模式以后为on，进入运行模式以后就变成off了。其实不是，只要这样设置，下载到prc当中以后，其实在停止模式下是on，切换为运行模式以后还是on。

所以希望在运行模式下会off，也就是灯的不亮，在停止模式和灯亮。所以在程序当中还要编一条程序，也就是可以利用s这里输入一个比如sm零点一，也就是第一个扫描周期触点接通，然后利用复位指令给q零点七，也就是接的复位，下面填一也就是给一个位进行复位。

当prc只要一切换成运行模式以后就复一下位，q零点七就不输出了，只要切换到停止模式以后就输出。下载到prc内部，观察一下，看一下plc灯是否点亮，看一下实物。目前prc在四top模式，就是在停止模式，指示灯已经点亮了，但是刚才接错线了，这根火线不应该接在一l，接在二l这里，已经改了过来。

把plc切换到运行模式，看运行模式指示灯的点亮，接的指示灯的时候就熄灭，再切换到停止模式，切换到停止模式以后stop指示灯亮，指示灯就点亮，就实现了这个功能。

如果想学西门子s七杠二百smartplc编程，可以点击下方装栏卡片学习这套我制作的，手把手带你零基础prc入门了课程。这套课程非常的通俗易懂，即使完全零基础，对prc没有一点概念，只要有电工基础就可以学这套课程。

这套课程包括对西门子s七杠二百smartplc硬件介绍，包括对接线的方法讲解，实物讲解，包括每条编程指令的使用方法，包括像里边的有很多编程的实例，相信学了这道课程以后可以完全掌握西门子s七杠二版smat和plc的编程方法。

但拍了课程以后如果没有smat编程软件，可以私信我，把软件的时候发给你。

简思PLC怎样去实现暂停功能（状态一直保持）

在动作运行过程中，总避免不了实现启动、暂停等功能，而暂停设置就是整个过程停止在当前运动的状态，再恢复时，动作继续运行。

按下启动开关（自锁开关），1、2、3号电机按顺序依次动作，电机1动作，延时1s后电机2动作，再延时1s，电机3动作，延时1s后当感应器X1有信号时，电机按照3、2、1的顺序依次停止动作，每个动作间隔1s。

暂停时，动作停止在当前状态，输出状态可以保留。

【动作分析】

按下启动开关，就是一个等待输入信号，添加等待输入X0，电机动作都是触发输出端，电机动作添加触发输出通，电机停止添加触发输出断，间隔时间都是用延时等待指令。

添加暂停开关，暂停开关有上升沿信号（自锁开关，通的瞬间）时，控制动作程序停止（程序所在环为停止状态），暂停开关有下降沿信号（自锁开关，断的瞬间），控制动作程序运行（程序所在环为运行状态）。此项设置在组合逻辑中实现。

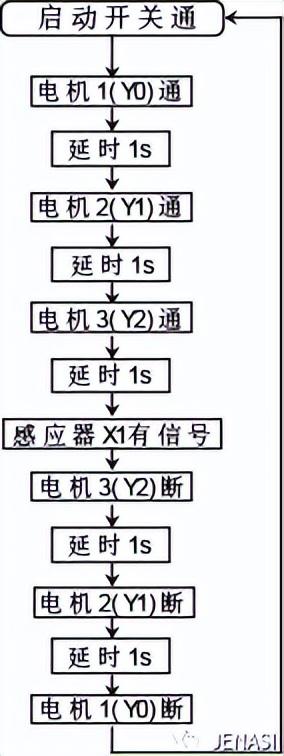

【控制流程图】

按照动作分析，每一个动作就是一个指令，将动作流程图一步一步画出来，每个指令用流程图的方式连接起来。

【修改别名】

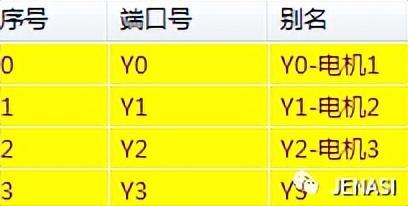

1.在软件别名处，对动作需要用到的端口进行别名修改：

2.输入端别名修改：X0：启动开关，X1：感应器，X2：暂停开关。

3.输出端别名修改：Y0：电机1、Y1：电机2、Y2:电机3。

【程序编辑】

在时序环0中直接用启动开关来控制电机的通断。

注：在触摸屏上实现相应的开关按键，只需要将等待输入“X端”修改成辅助标志“M”就可以了（添加等待辅助指令）。

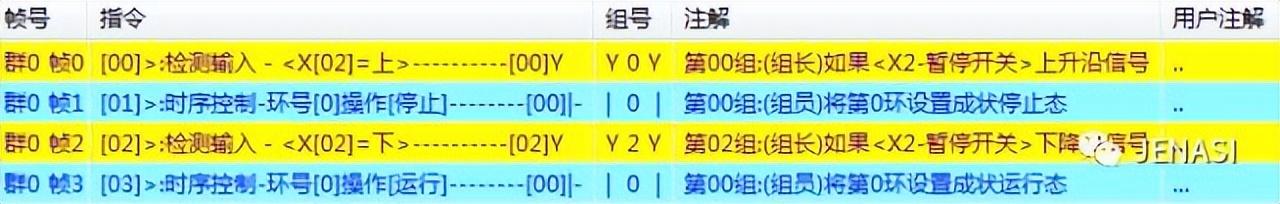

该组合逻辑编辑暂停程序，分为两组，一组是暂停有信号时的动作，另一组是暂停开关没信号时的动作。暂停开关X2有上升沿信号时（断到通的一瞬间），程序动作所在环-时序环0，停止动作；暂停开关X2有下降沿信号时（通到断的一瞬间），程序动作所在环-时序环0，继续运行。

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，程序调试有几种方式。

1、可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口，即可在线调试。

2、可在触摸屏软件上实现在线模拟，进行程序调试。
