西门子SCL编程实例——霓虹灯顺序控制(DECO指令)

有如下控制任务：

舞台上有8根霓虹灯灯管，要求顺序点亮灯管。灯管编号1到8，从1号开始，每次只有一根灯管点亮，持续的时间为2秒钟。当8号灯管点亮结束后，再次从1号开始，如此循环。

今天这篇文章，我们使用西门子SCL编程语言来完成这个控制任务。

8根灯管分别连接到数字量输出的8个通道上，假设使用ET200MP的DQ 8x24VDC/2A HF，通道地址为QB0。

要完成该控制任务，可以顺序控制的方式一步一步来写代码。但是，这样写起来会比较繁琐。本文给大家介绍一个简单的方法，使用DECO指令。

DECO指令称为"解码"指令，它可以把双字/字/字节的指定位置1(set)，并且将其它位置0(reset)，它的基本语法为：

resultDoubleWord := DECO_DWORD(IN:=tmpBitNumber) ;//双字

或者：

resultWord := DECO_WORD(IN:=tmpBitNumber) ;//字

或者：

resultByte:= DECO_BYTE(IN:=tmpBitNumber) ;//字节

其中：

tmpBitNumber是要置1的位编号。编号从右往左开始，最右边的位编号为0；Result是DECO指令的输出值；

例如，要将某字节的第0位置1，可以使用下面的代码：

resultByte:= DECO_BYTE(IN:=0) ;//字节的第0位置1

这样，resultByte的值=2#00000001；

回到本文的控制任务，我们编写功能块FB52_NenoLights，它有一个输入信号start和输出值Q，其中：

start：布尔型变量，启动信号，上升沿有效；Q：字节型变量，为输出的字节；还有一些用于上升沿检测的静态变量，模块变量的声明如下图所示：

代码如下图所示：

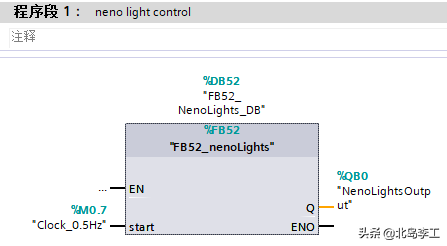

在主程序中，我们通过CPU的2s时钟脉冲来触发启动信号，输出地址为QB0，代码如下图所示：

其实，DECO指令还可以实现用一个按钮控制多个电机的启停。比如，第1次按下按钮，电机1运行；第2次按下按钮，电机1停止，电机2运行。。。；它可以用简单的代码，实现复杂的功能。后续我会录个视频演示下这个代码；

好了，关于DECO指令就先介绍到这里。

我的新书《西门子S7-200 SMART PLC应用技术——编程、通信、装调、案例》已经出版，欢迎点击下面的链接查看：

#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf6-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } S7-200 SMART PLC应用技术 ￥84.5 购买

三菱PLC译码指令DECO的应用案例

项目需求： 假如某一自动换项目中，该项目是用PLC做的控制器，需要做一个循环流水灯，依次每隔1秒，点亮一个颜色的彩灯，依次点亮颜色为 橙色，绿色，蓝色，红色四种颜色。

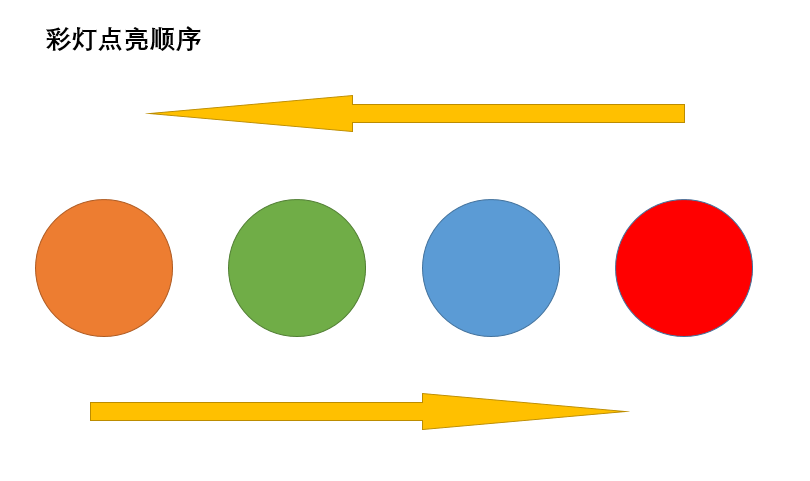

循环流水灯示意图

三菱PLC梯形中利用译码指令编程方式如下：

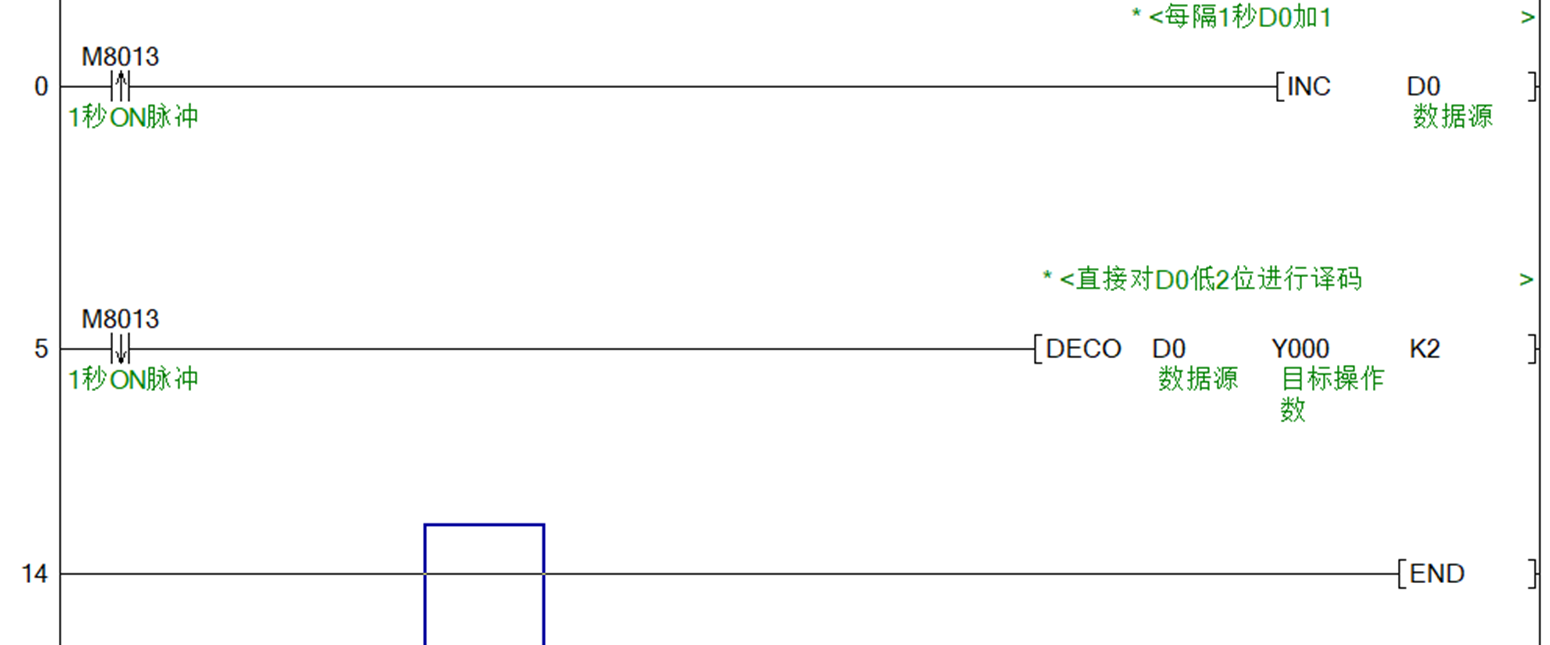

流水灯在梯形图中的编程方式

程序解释说明： 通过三菱PLC内部1秒脉冲寄存器M8013实现定时功能，在秒脉冲产生的上升沿使D0寄存器加1；在秒脉冲的下降沿，接通译码指令DECO；Y0,Y1,Y2,Y3四个位控制着四种颜色彩灯，译码指令接通时，只会使得其中一个位置ON；
