PLC取反指令的学习

今天我们通过一个案例来学习取反及传送指令，让你的编程工作达到事半功倍的效果，我们先来了解这两个指令的概念。

取 反：

将逻辑运算结果进行反转，如运算结果是0101，反转后输出就是1010。

传 送：

将数据值从源（常数或存储单元）IN 传送到新存储单元 OUT，而不会更改源存储单元中存储的值。主要应用于数值传递、存储单元清零，程序初始化。

案例要求：

控制八个指示灯交替输出，先输出1、3、5、7号指示灯，再输出2、4、6、8号指示灯，两组指示灯的输出间隔是1S。

元件说明：

Q0.0 1号指示灯。

Q0.1 2号指示灯。

Q0.2 3号指示灯。

Q0.3 4号指示灯。

Q0.4 5号指示灯。

Q0.5 6号指示灯。

Q0.6 7号指示灯。

Q0.7 8号指示灯。

指令说明：

First_Scan_On：在第一个扫描周期，CPU 将该位设置为 TRUE，此后将其设置为 FALSE。该位的一个用途是调用初始化子例程。

Clock_1s：该位提供一个时钟脉冲。周期时间为一秒时，该位有 0.5 秒的时间为 FALSE，然后有 0.5 秒的时间为 TRUE。该位可简单轻松地实现延时或提供一秒钟时钟脉冲。

MOV_B：字节传送；

INV_B：字节取反；

程序说明：

PLC上电后的第一个扫描周期对QB进行赋值，将二进制数01010101传送给QB0，QB0对应输出Q0.0、Q0.2、Q0.4、Q0.6四个输出位，对应1、3、5、7号指示灯点亮。

利用一秒时钟脉冲的上升沿对QB的运算结果进行取反，上条指令输出的是Q0.0、Q0.2、Q0.4、Q0.6四个输出位，那么取反后输出的就是Q0.1、Q0.3、Q0.5、Q0.7四个输出位，对应2、4、6、8号指示灯点亮。

当下个一秒时钟脉冲的上升沿再次到来时，QB0再次取反，如此反复循环，就可以实现两组指示灯的交替点亮。

三菱PLC取与取反指令LD与LDI指令

导读：三菱PLC 取与取反指令LD与LDI指令

1、指令格式

LD 取LD X000LDX001

LDI取反LDI X000LDIX001

2、对象软元件

意思为可以用LD和LDI的软元件

LD LDI可以对X（输入）、Y（输出）、T（定时器）、C（计数器）、M（辅助继电器）进行操作

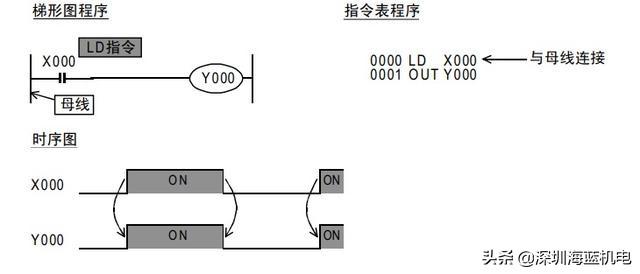

3、LD指令的功能和动作说明

梯形图程序、指令表程序及时序图如下

三菱PLC取与取反指令LD与LDI指令

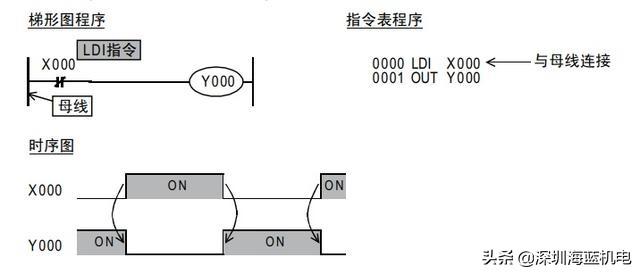

4、LDI指令的功能和动作说明

梯形图程序、指令表程序及时序图如下

三菱PLC取与取反指令LD与LDI指令
