举例说明PLC编程中的进制数，新手也能看懂的基础

想着手编程，那进制数是不可缺少的一节，比较常见的就是二、十、十六进制数，PLC也是一台微电脑，想要对PLC进行编程，其中许多功能指令离不开进制转换，虽然现在有很多机器可以直接转换，但为了增加程序的可读性，有效提升自身的编程水平，治标且治本的话，那么必须得清楚数制的设置以及转化和对应的符号。今天就给大家说说数制的问题。

都是比较基础的知识点，新手也能看得懂。

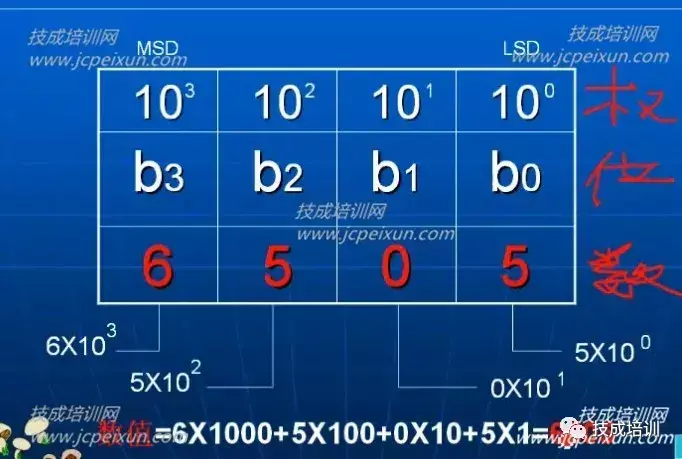

以十进制举例，MSD表示高位，LSD表示低位，0、5叫做低两位，6、5叫做高两位。如下图：

如果是二进制，十六进制，它的位是一样的，但数和权就不一样了，二进制的权就是20 21 22 23..,十六进制亦然。如果是八位，那就是低4位，高四位、十六位亦然。

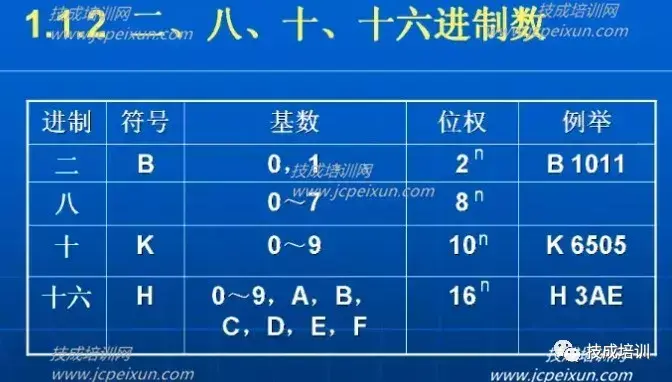

PLC中最常用的是二、十、十六进制数、八进制已经不常用了，它仅用于PLC的输入输出口的编制上，如下图：

n次方表示在哪一位，在0位就是80，在1位是81…

在十六进制中，0-9只是10个数，但十六进制是逢十六进一，A表示10、B表示11…以此例推

例如： 1001，可能以前你会读作一千零一，但作为数制就不一样了。

首先得清楚它属于哪个进制

十进制就是一千零一，

二进制的话：B1001

十六进制就是：H1001

注： 二、十六进制一般在各种PLC中都可用B、H表示

十进制：K6505

注： 在三菱PLC中一般用K表示十进制，其他PLC不定，在一般数字电路的书籍中一般用D来表示十进制。

八进制在数字电路中一般用O来表示，

在国外，表示十进制的方法是：（1001）10、八进制就是（1001）8、

例如：

B1011=1×23+0×22+1×21+1×20=8+0+2+1=11=K11

往期优秀文章回顾： 电气人口中的PLC是什么？在电气行业有什么用？

（关注我，更多电工PLC知识趣闻等着你~）

举例说明PLC编程中的进制数，看了的都说懂

PLC也是一台微电脑，许多功能指令离不开进制转换，同时也是为了增加程序的可读性，想要对PLC进行编程，那么必须得清楚数制的设置以及转化和对应的符号。今天就给大家说说数制的问题。

以十进制举例，MSD表示高位，LSD表示低位，0、5叫做低两位，6、5叫做高两位。如下图：

如果是二进制，十六进制，它的位是一样的，但数和权就不一样了，二进制的权就是20 21 22 23..,十六进制亦然。如果是八位，那就是低4位，高四位、十六位亦然。

PLC中最常用的是二、十、十六进制数、八进制已经不常用了，它仅用于PLC的输入输出口的编制上，如下图：

n次方表示在哪一位，在0位就是80，在1位是81…

在十六进制中，0-9只是10个数，但十六进制是逢十六进一，A表示10、B表示11…以此例推

例如： 1001，可能以前你会读作一千零一，但作为数制就不一样了。

首先得清楚它属于哪个进制

十进制就是一千零一，

二进制的话：B1001

十六进制就是：H1001

注： 二、十六进制一般在各种PLC中都可用B、H表示

十进制：K6505

注： 在三菱PLC中一般用K表示十进制，其他PLC不定，在一般数字电路的书籍中一般用D来表示十进制。

八进制在数字电路中一般用O来表示，

在国外，表示十进制的方法是：（1001）10、八进制就是（1001）8、

例如：

B1011=1×23+0×22+1×21+1×20=8+0+2+1=11=K11

那么，小编就考考大家

问：H3BC=？

其实无论是十进制还是二进制或者十六进制。到最后在电路里执行的都是二进制。就是0和1。因为电路板只认高电平和低电平。十进制数是无法读取的。而且十六进制的数在内存里占用的空间要比二进制少。

但作为电气人，我们必须要明白这其中的转换原理，为日后的工作打下坚实的基础。
