2、如何查找PLC程序BUG 教你们一个小技巧，快速查找程序BUG

在线模拟启动一下，启动，这个程序已经执行了，跳到三百度，然后这个SET并没有ON，而是一直OFF，这就是上一期讲的bug问题。

怎么找到这bug？其实很简单。

·先做一个断点，用一个PLC的常开标记点M48001程序下载进去。

·然后修改一下这个寄存器，把它改成200，确定。

·再来启动一下，点启动，程序就停在这里了。

·来查找一下这个变量，看哪些地方用到，只有三个地方用的到。这是一个，这是第二个，这是500步的，那就是说只有在这个地方产生bug地方才SET的，其他地方是没有用到的。

·那就在这边来找问题，看一下下面的ZRST批量复位，这是个数组的变量，所以下面发现没有0-9，上面是4，实际上已经把它复位掉了，字位后面又复位，所以说我把这里改修改一下，改成5，试试看看，下次下进去。

·再来重新测试，看没有，这已经按了，说明就是下面批量复位，首先置位，后面又复位，所以说这个变量一直是没有SET one。

这只是一个简单的展示，希望你们有一点点启发。

电工必备的PLC故障查找流程图

PLC有很强的自诊断能力，当PLC自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮灭来诊断。

一、PLC故障查找流程图

1、总体检查

根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如图1所示

图1

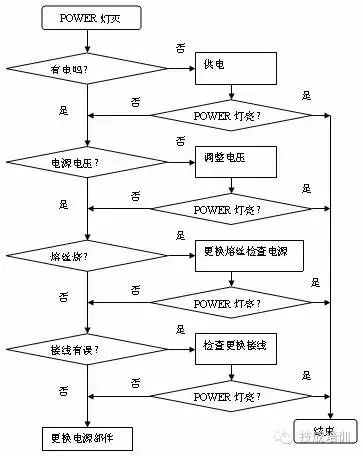

2、电源故障检查

电源灯不亮需对供电系统进行检查，检查流程图如图2所示。

图2

3、运行故障检查

电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如图3所示。

图3

4、输入输出故障检查

输入输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关。检查流程图如图4、图5所示。

5、外部环境的检查

影响PLC工作的环境因素主要有温度、湿度、噪音与粉尘，以及腐蚀性酸碱等。

二、可编程序控制器输入、输出单元故障处理

表1 可编程序控制器输入单元故障处理

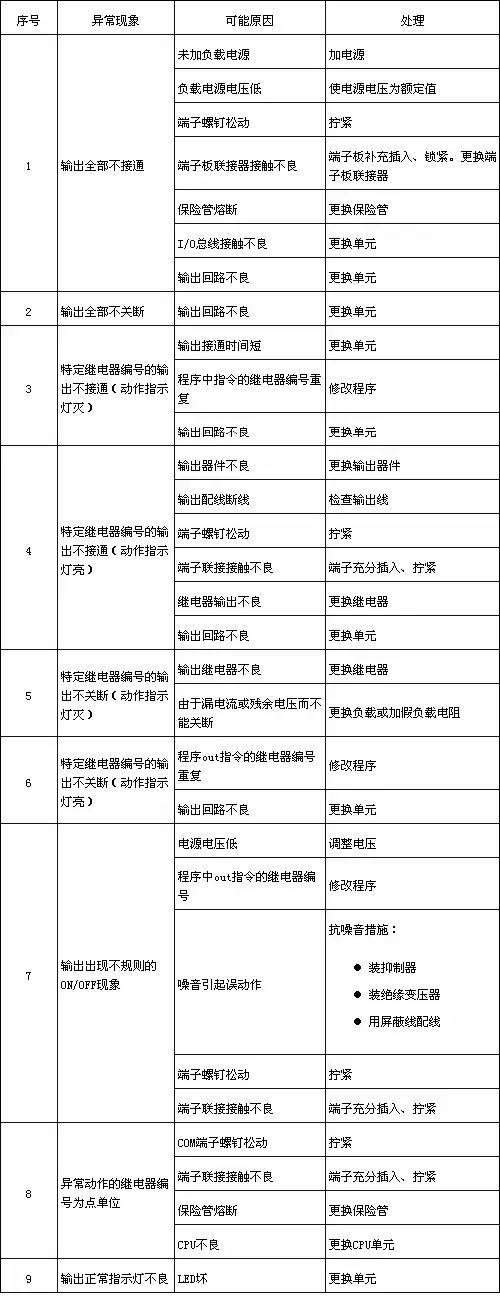

表2 可编程序控制器输出单元故障处理

作者：王文鹏 2006年毕业于武汉科技大学机械工程学院，从事机械行业10余年。职称为工程师。

就职于：武汉钢铁股份有限公司
