中文编程简易PLC一体机-编程实例（一）

实例 1.1. 每路独立控制，代替 8 个单路时间继电器：

Z00-Z15可以并行工作，将8路输出Y00-Y07分别设置在Z00-Z07组，可实现每路独立运行，代替8个单路时间继电器。

并在 Z17 组设置每一路的启动停止按钮，

如下列，X00启动Y00输出1秒，X01 启动Y01输出1分钟，按一下，启动一遍。

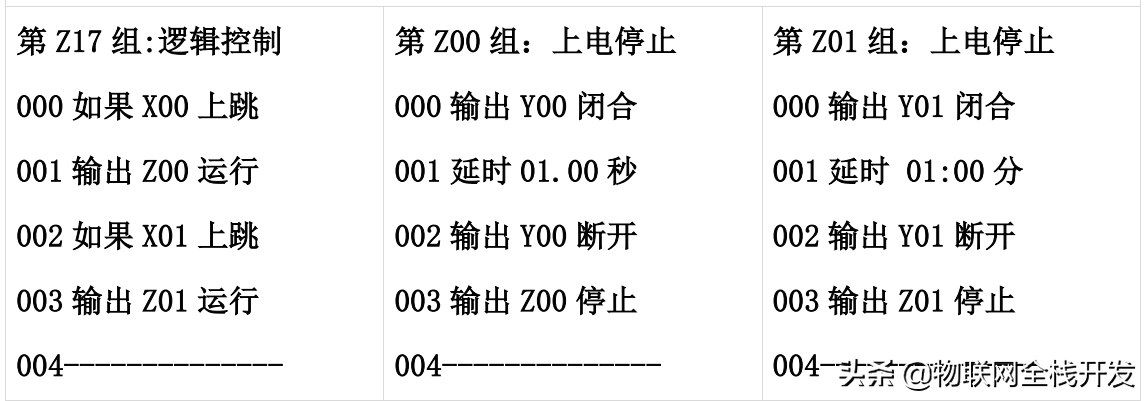

每路输出独立控制程序

实例 1.2.多路联合控制： 8 个电磁阀轮流闭合 1 秒，上电启动，无限循环。

本产品可以实现任意开关顺序和时间间隔的延时控制，当延时控制比较复杂时， 可借助时序图辅助编程：通过这个时序图，可以很直观地知道开关动作的顺序和时间间隔，转变成程序就会简单很多。

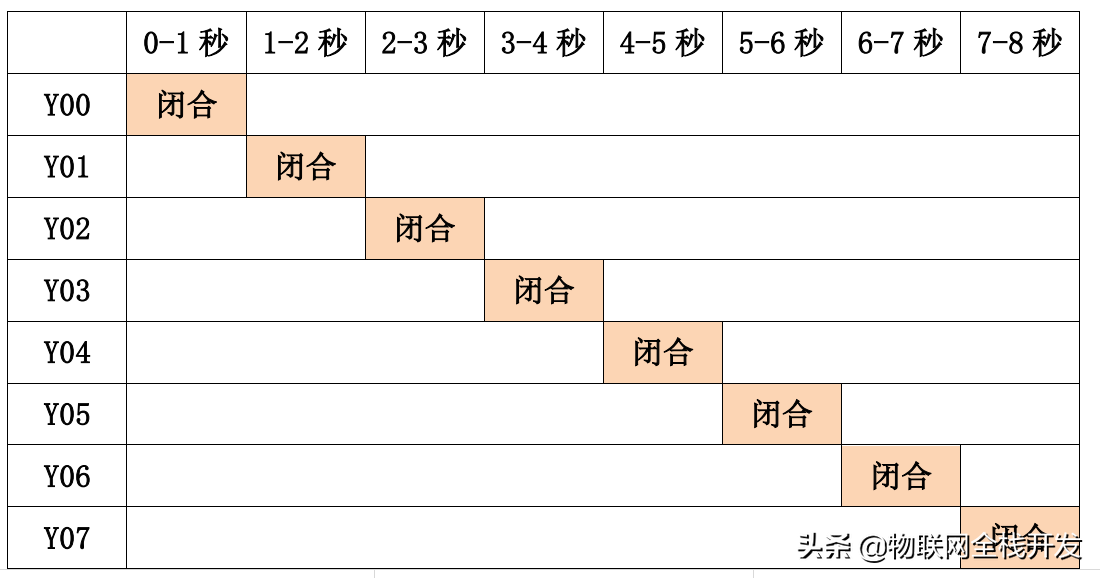

多路联合控制时序图

多路输出联合控制程序

实例 1.3.顺序流程控制：通过输入等待和条件转移指令实现传感器限位控制

顺序流程控制程序

实例 1.4.循环控制：

循环控制程序

中文编程简易PLC一体机的接线说明

输出控制220VAC的负载

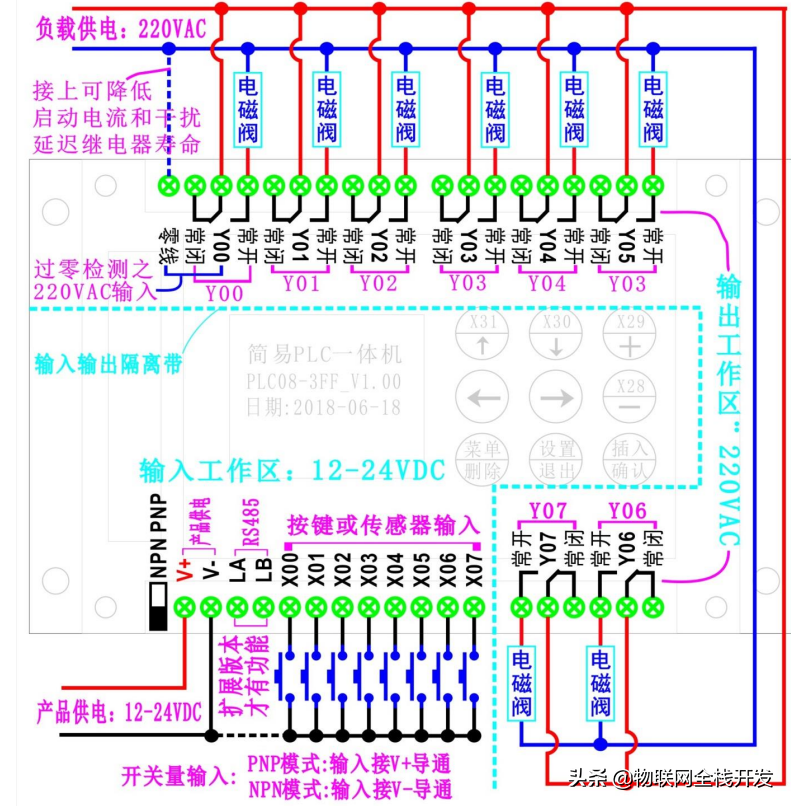

输出控制220VAC负载的接线图

设计要求：

正确接线，控制火线以实现负载供电的通断。220V电源的火线接到控制器内部继电器的公共端，继电器的常开极接到负载的供电脚，负载的另一根供电脚则接到220V电源的零线。反之，如果继电器控制的是零线，在负载断电时，火线并没有断开，如果存在漏电情况，则火线经过负载与大地构成回路，如果负载功率小，漏电保护器不会跳闸而会出现导常工作情况，比如LED照明灯可能会出现定时闪烁的情况。使用控制器的过零检测输出功能。当负载的瞬间启动电流比较大时，比如负载输入端并联了大电容，启动瞬间电源会向大电容充电，瞬间电流非常大，可能达到额定电流的几十上百倍。该瞬间电流不但会产生极强的电磁干扰，还可能造成继电器的触点被熔在一起，造成损坏，甚至可能发生过流跳闸。为了降低瞬间启动电流，建议将零线接到过零检测的输入口。当有交流信号输入到该检测口时，控制器在100us的定时器中断中检测过零信号，在检测到过电压零点之后才执行输出，此时，瞬间电压最低，冲击电流最小。必须配合断路器以及漏电保护器使用。继电器是控制器件，而不具备设备安全以及人身安全的保护功能，在负载发生过流故障，以及发生漏电时，继电器并不会主动断开。在安全性高的场合，比如对于人员容易触摸到的负载，在接入控制器之前需要外接漏电保护器，避免出现漏电伤人事故。

输出控制12VDC-24VDC的负载，负载和控制器共用电源

负载和控制器共用电源

设计要点：

负载的工作电压必须为12VDC-24VDC， 否则电源电压超出了控制器的正常工作范围，导致控制器无法正常工作甚至损坏。注意电源电压的输出精度，特别是输出电压可以微调的开关电源，需要将电压调整到12VDC-24VDC，并用万用表测量确认之后才可以通电。控制器内部DC-DC芯片的最高输入电压为28VDC，如果供电电压超过28VDC，将会造成DC-DC芯片的损坏。电源功率和瞬间过流能力需要满足所有负载工作要求。电源功率大于等于负载功率+控制器功率，负载总功率不超过电源功率的75%，负载启动时电流比较大，启动瞬间，电源电压可能会跌落甚至会触发输出短路保护，通过测试确保在启动瞬间电源能保证控制器的正常工作。

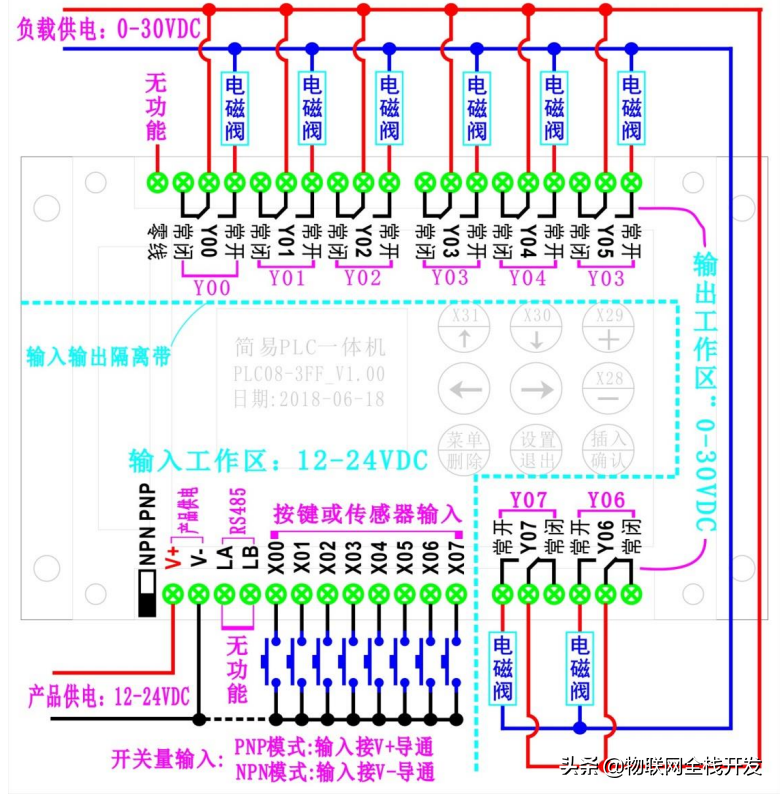

输出控制0VDC-30VDC的负载，负载和控制器分开供电

负载和控制器分开供电
