3分钟轻松学会一个经典的PLC编程案例：三台电机顺序启动逆序停止

本文给大家分享一个PLC编程中很经典的应用案例，电机顺序启动逆序停止。在实际生产中我们经常会碰到多台电机运行，启动时，后面的电机必须在前面电机启动后才能运行，而停止的时候，后启动的先停止。程序如何编写呢？今天小编就给大家介绍一种简单实用的方法。

控制要求如下：

三台电机通过西门子S7-200SMART SR20 PLC的Q0.0~Q0.2控制，按下启动信号I0.0，每隔5秒顺序启动三台电机，按下停止信号I0.1时每个3S逆序停止3台电机，如果三台电机还没有全部启动完，按了停止按钮则每隔3S逆序依次停止已经启动的电机。

程序如下：

1.先写初始化，清除M区的状态，启动后在没有按停止前按启动按钮无效。

2.启动第一台电机，如果此时按下了停止则接通第九段程序，停止运行。

3.同理启动第二台电机，如果此时按下了停止则接通第八段程序，逆序停止。

4.启动第三台电机：

免责声明：本文转自网络，版权归原作者所有，如涉及作品版权问题，请及时与我们联系删除，谢谢！

PLC控制电机顺序启动停止

今天和大家分享一下两台电动机的顺序控制，控制要求如下；

两台电动机按M1,M2的顺序启动。停止时按M2，M1的顺序停止。即在启动时，只有当电机M1启动运转后，电动机M2才能启动运转。在停止时，只有当电动机M2停止后电动机M1才能停止。

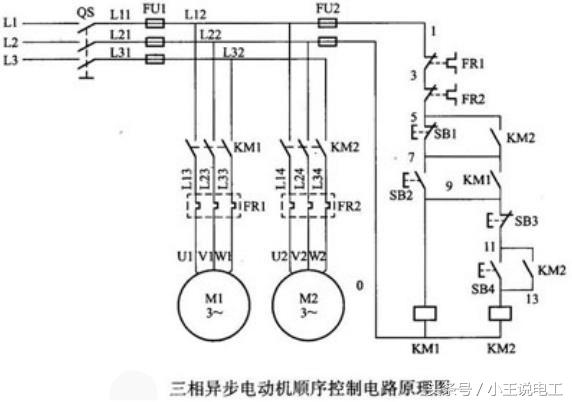

具体控制如下；按下电动机M1的启动按钮SB2，接触器KM1闭合并自锁，电动机M1启动运转，然后按下电动机M2的启动按钮SB4,接触器KM2闭合，电动机M2启动运转。

当需要电动机停止时，首先要按下电动机M2的停止按钮SB3,接触器KM2失电，5号线与7号线间接触器KM2的动合触点复位断开，在按下电动机的M1的停止按钮SB1，接触器KM1才能失电，电动机M1才能停止转动。

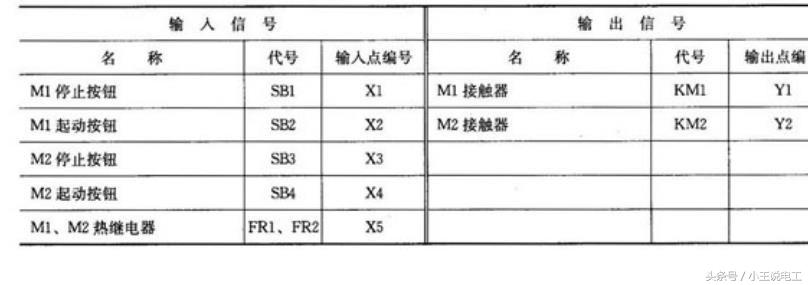

我们在看一下，用三菱FX2n plc是怎么实现这个功能的。首先我们分配一下地址；

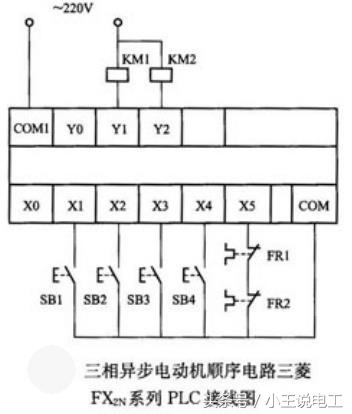

在看一下三菱FX2n的接线图。

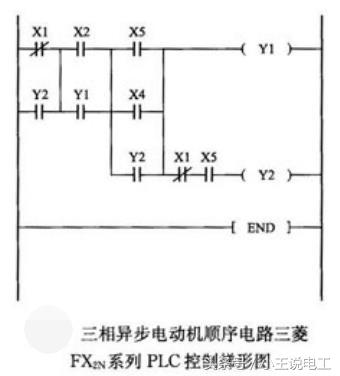

看一下三菱的程序

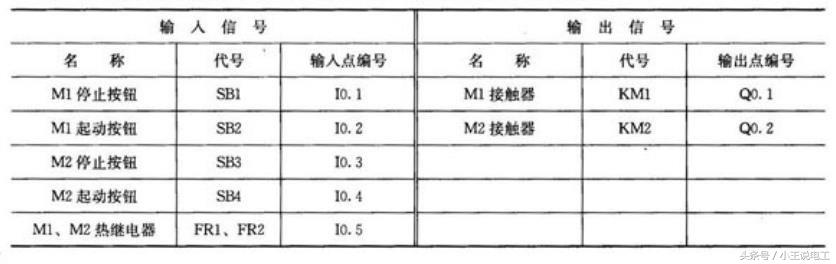

这是我们用三菱plc来实现顺序控制的，在看一下用西门子200PLC来实现，硬件连接和软件程序编写是怎么的。首先我们看一下地址分配；

看一下西门子的程序

通过这几个实例可以看出，每款plc虽然各有特点，但是编程的思路基本都是一样的，所以我认为学习编程最重要的还要学习编程的思路。一个工程的完成都是平时一点一滴的积累。自动化人永远在路上，同行们加油。
