西门子300PLC编写红绿灯，很容易就学会！

今天带大家做一个交通信号灯控制系统。

上图所示为双干道交通信号灯设置示意图。信号灯的动作受开关总体控制，按一下起动按钮，信号灯系统开始工作，并周而复始地循环动作；按一下停止按钮，所有信号灯都熄灭。信号灯控制的具体要求见下表，试编写信号灯控制程序。

根据十字路口交通信号灯的控制要求，可画出信号灯的控制时序图。

使用菜单【File】→【“New Project”Wizard】创建交通信号灯控制系统的S7项目，并命名为“有静参FB”。项目包

含组织块OB1和OB100。

在“有静参FB”项目内打开“SIMATIC 300 Station”文件夹，打开硬件配置窗口，并按下图所示完成硬件配。

3.编写符号表

4.规划程序结构

OB1为主循环组织块、OB100初始化程序、FB1为单向红绿灯控制程序、DB1为东西数据块、DB2为南北数据块。

5.编辑功能块（FB）

编写程序代码

6. 建立背景数据块（DB）

由于在创建DB1和DB2之前，已经完成了FB1的变量声明，建立了相应的数据结构，所以在创建与FB1相关联的DB1和DB2时，STEP 7自动完成了数据块的数据结构。

7.编辑启动组织块OB100

在OB1中调用FB

如何用两种不同的编程方式写出交通红绿灯程序？看大神炫技

交通红绿灯相信大家都不陌生，今天给大家介绍两种用西门子200SMART ST30编写交通红绿灯控制系统程序的方法。

顺序控制的思路编写交通红绿灯的程序

控制要求如下：

1）东西向：绿灯（QO.5）亮5秒，绿灯闪3次（灭0.5秒亮0.5秒），黄灯(Q0.4)亮2秒，红灯亮(Q0.3)10秒。

2）南北向：红灯亮(Q0.0)10秒，绿灯亮5秒，绿灯(Q0.2)闪3次，黄灯(Q0.1)亮2秒。3）按下I0.0启动正常运行，按下I0.1整个动作完成停止并且双向黄灯闪烁。

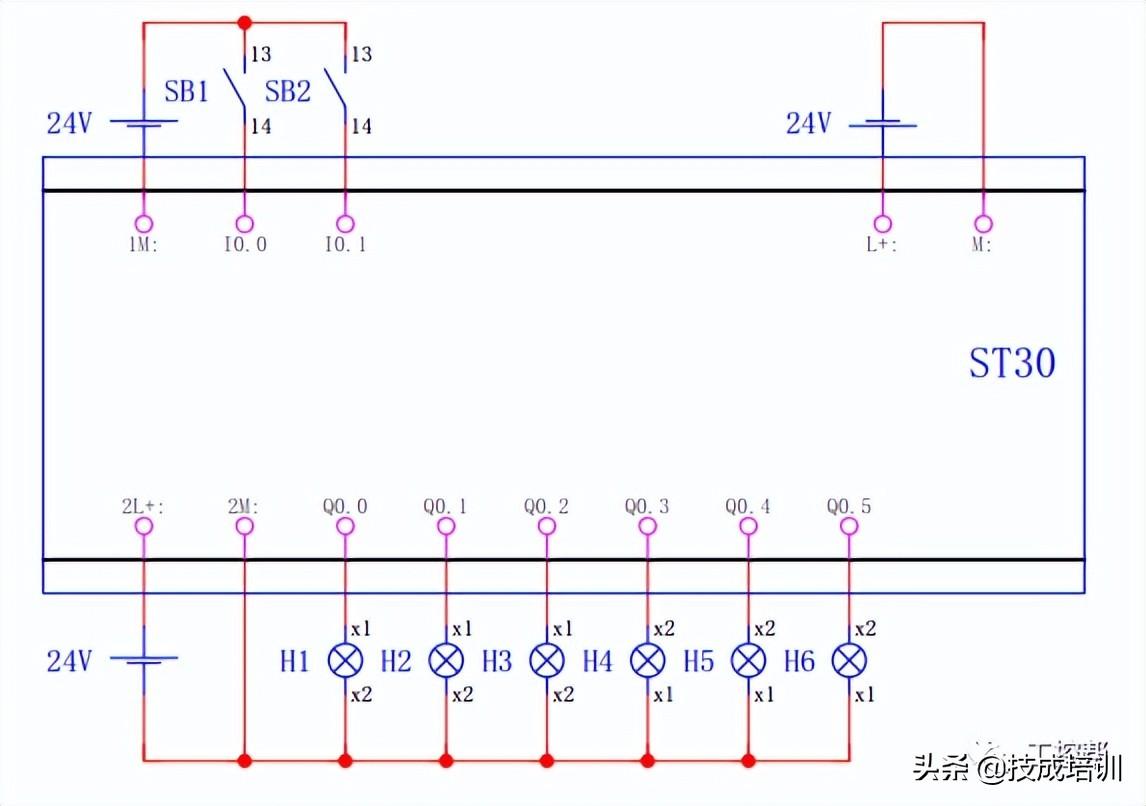

PLC外部接线如上图所示。

I/O分配如下表：

PLC地址

外围元件

说明

I0.0

SB1

启动

I0.1

SB2

停止

Q0.0

H1

南北红灯

Q0.1

H2

南北黄灯

Q0.2

H3

南北绿灯

Q0.3

H4

东西红灯

Q0.4

H5

东西黄灯

Q0.5

H6

东西绿灯

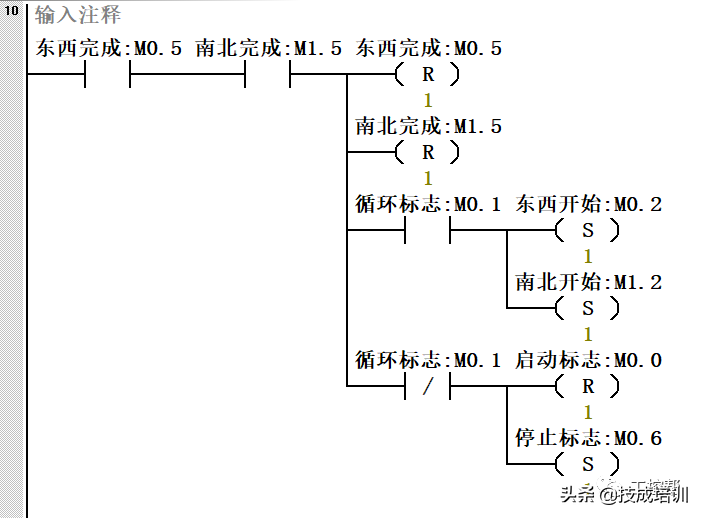

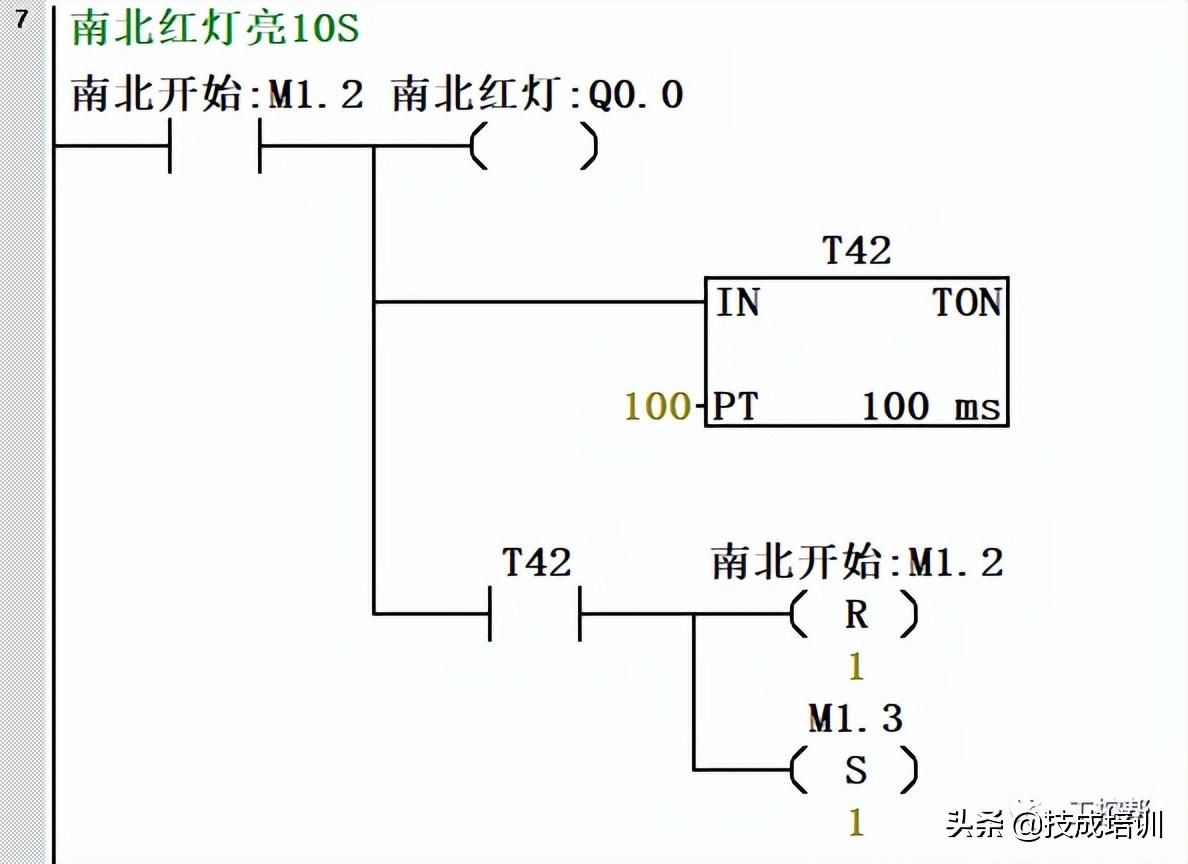

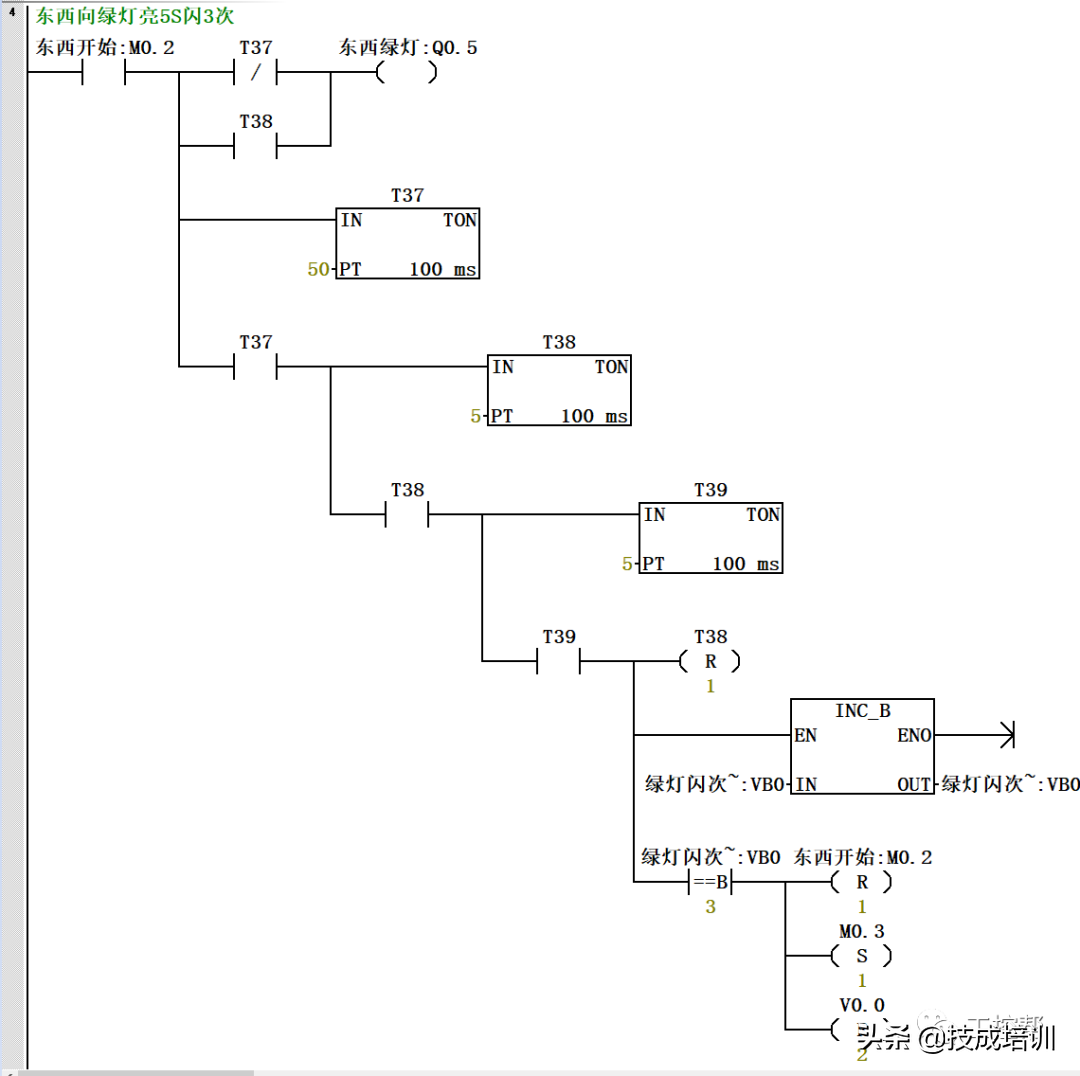

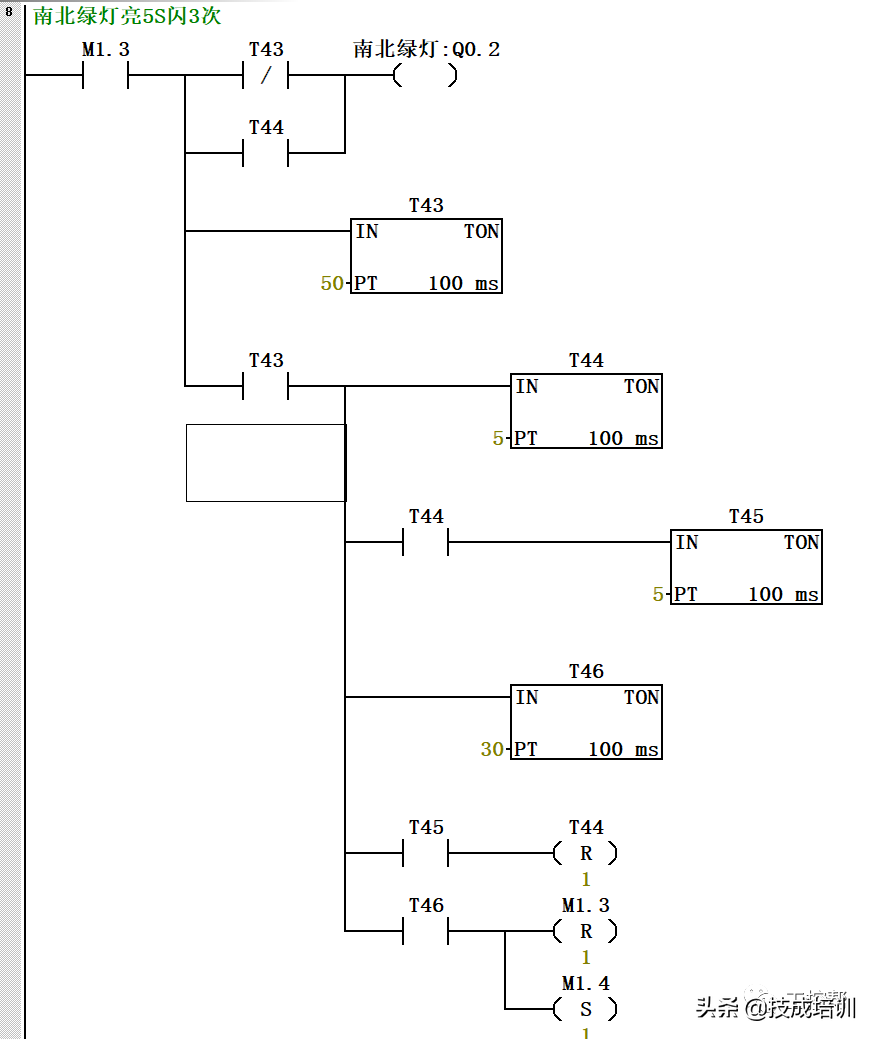

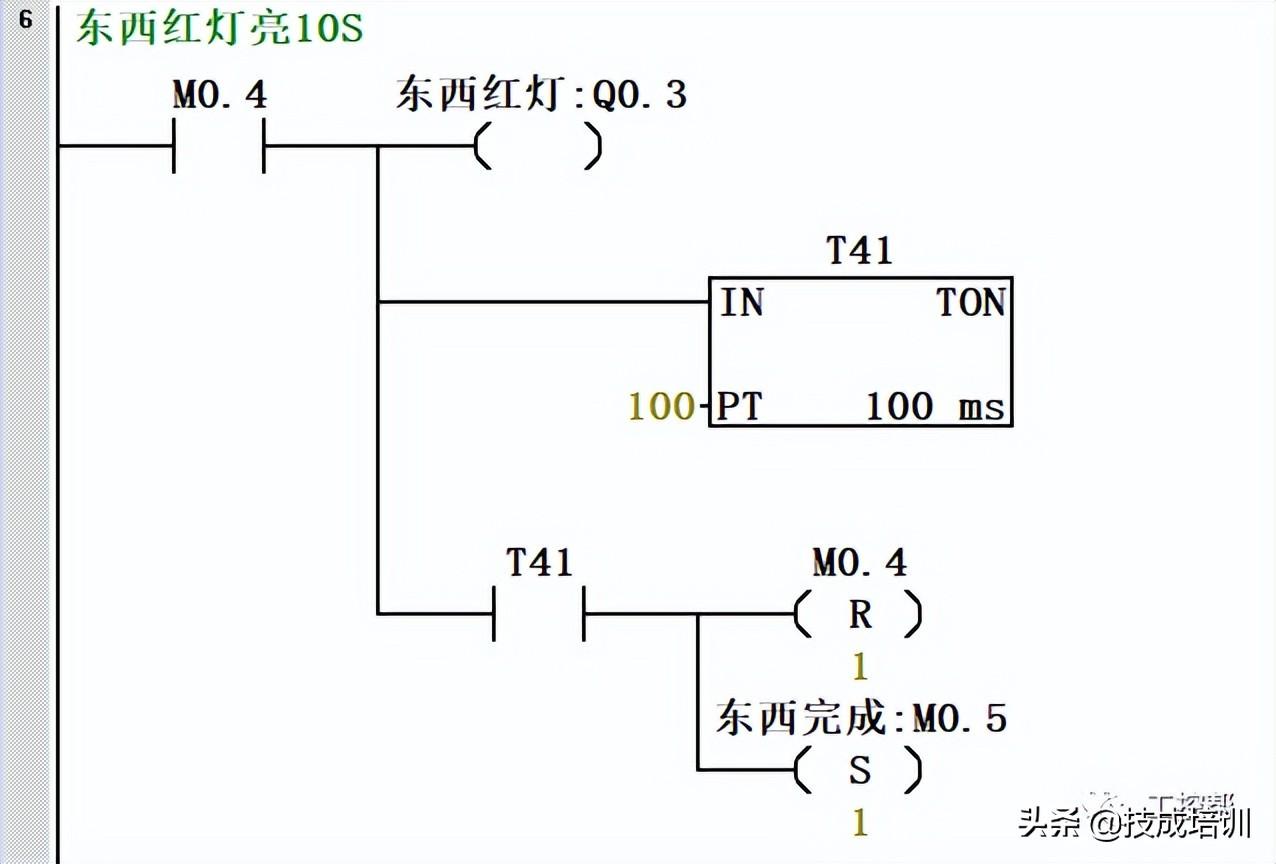

程序如下：

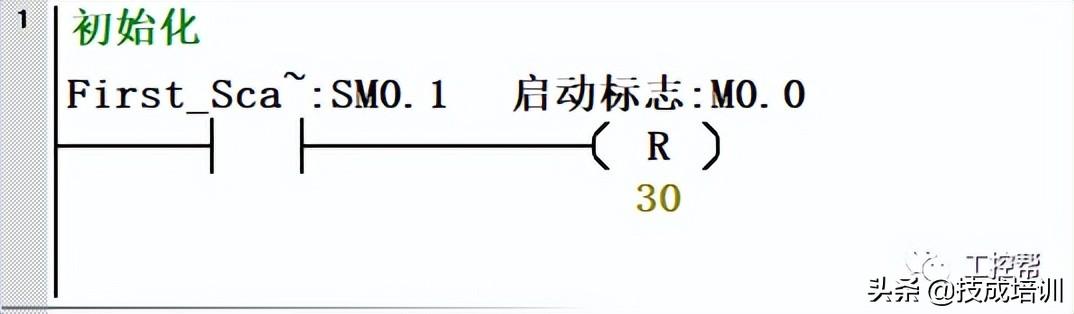

首先初始化，清除寄存器里的状态，避免干扰程序。

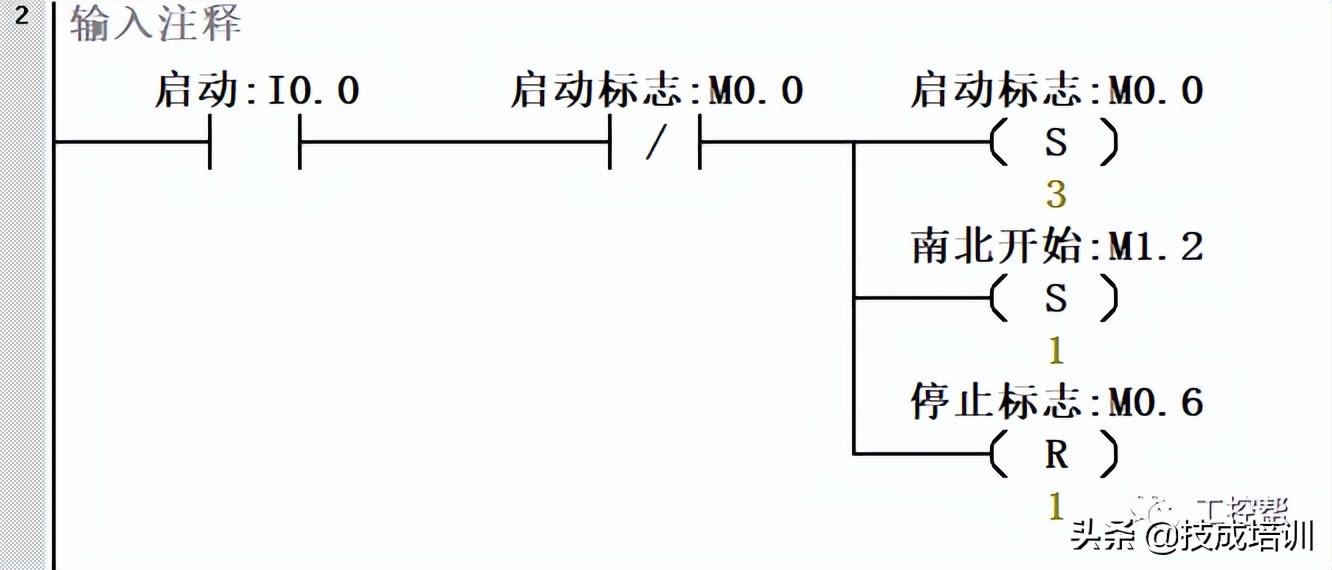

启动

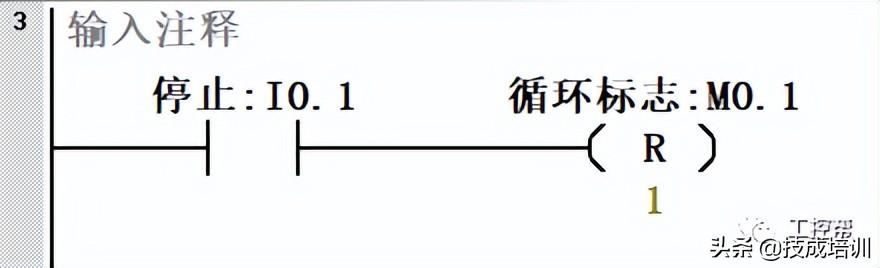

停止

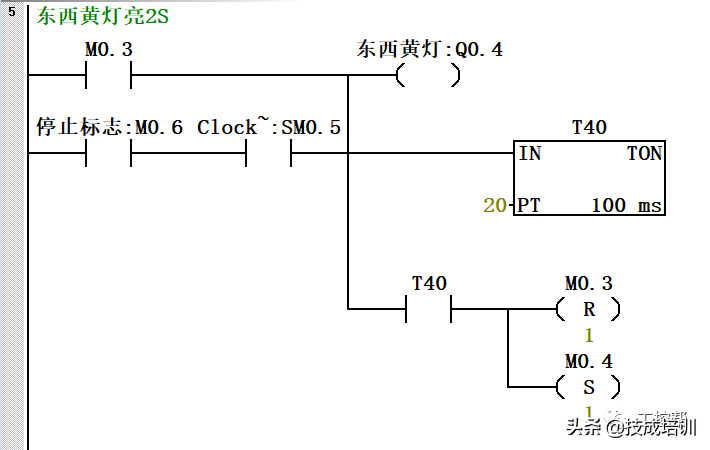

东西黄灯亮2S，如果按下停止双向闪黄灯。

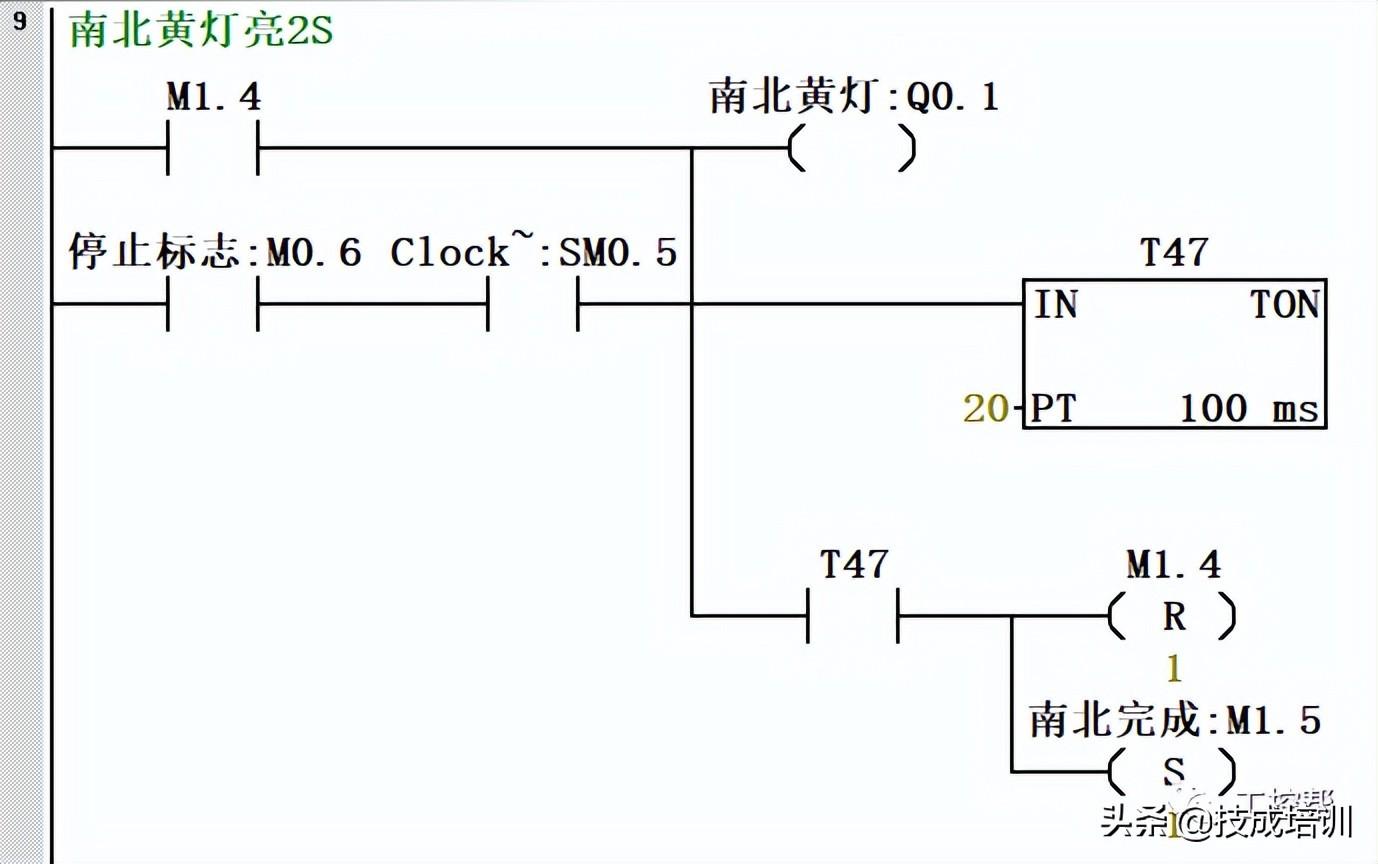

南北黄灯亮2S，按下停止双向黄灯闪烁。

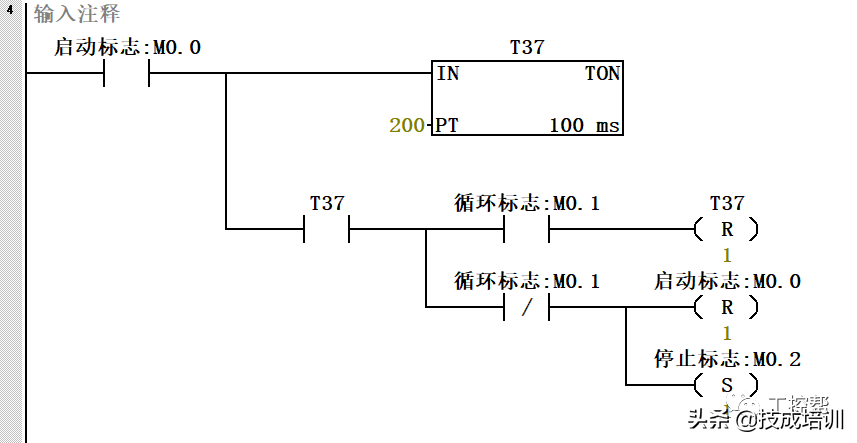

上面给大家介绍了用顺序控制的思路编写交通红绿灯的程序，再给大家介绍一种用一个定时器，配合比较指令如何实现。定时器Tx既可以表示触点的状态，也可以用来表示计时的当前值，在本案例中，用一个定时器计时，一个动作过程的总时间为20S，然后用比较指令分析在对应的时间段内哪个灯输出。

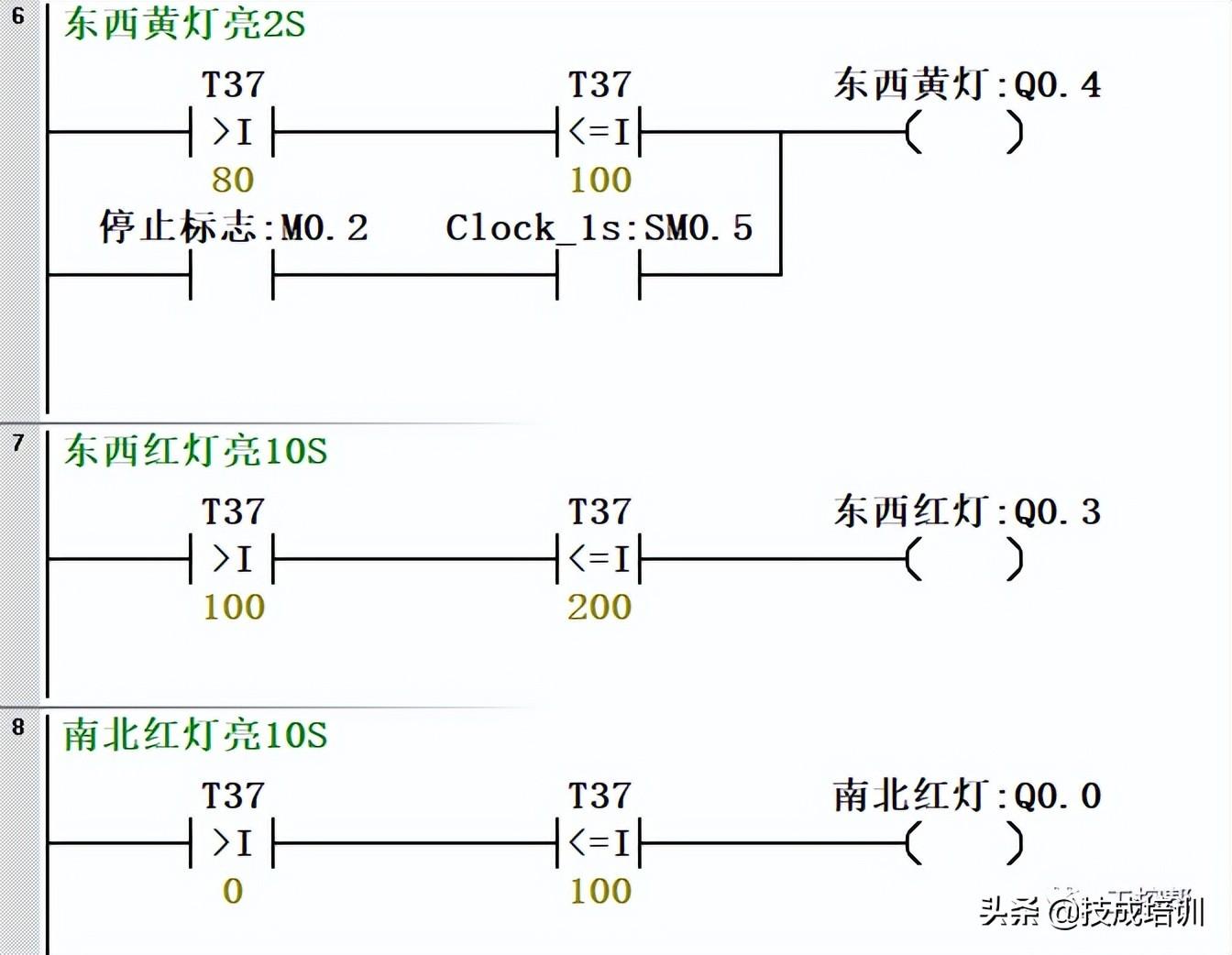

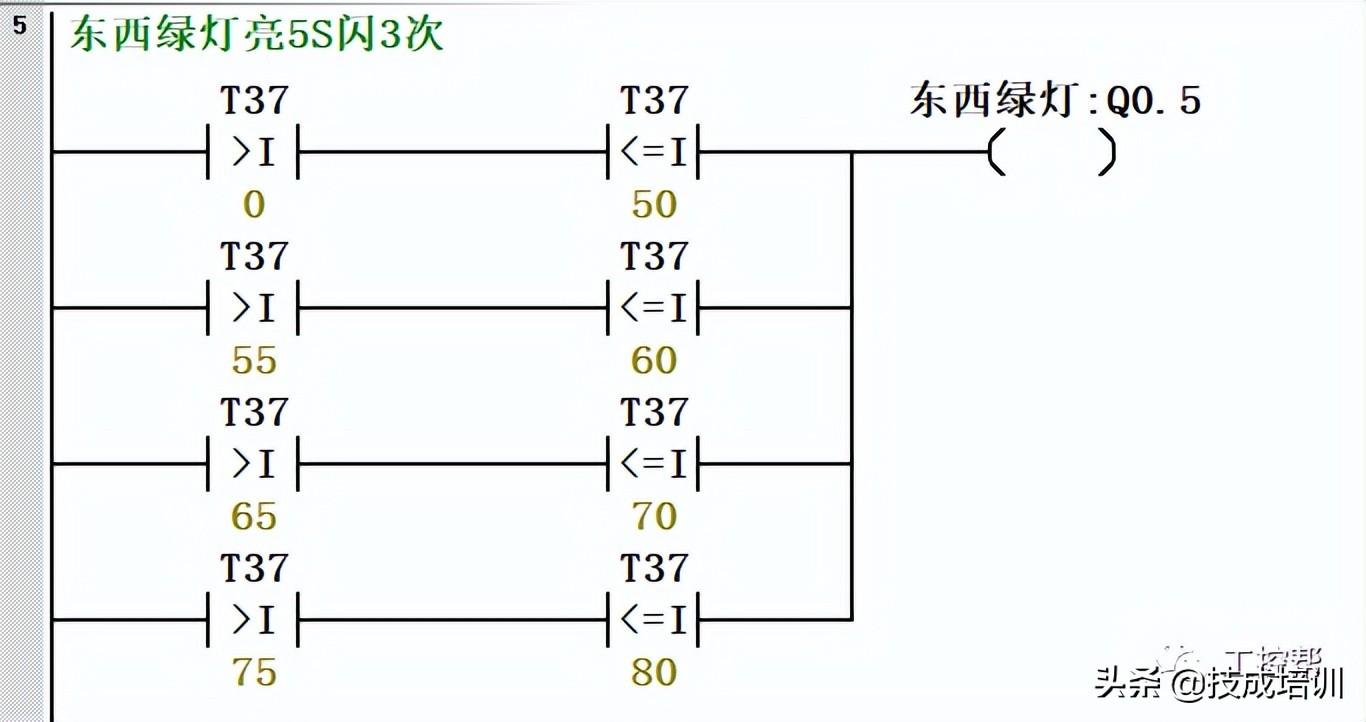

用比较法编写交通红绿灯

控制要求如下：

1）东西向：绿灯（QO.5）亮5秒，绿灯闪3次（灭0.5秒亮0.5秒），黄灯(Q0.4)亮2秒，红灯亮(Q0.3)10秒。

2）南北向：红灯亮(Q0.0)10秒，绿灯亮5秒，绿灯(Q0.2)闪3次，黄灯(Q0.1)亮2秒。

3）按下I0.0启动正常运行，按下I0.1整个动作完成停止并且双向黄灯闪烁。

PLC外部接线和I/O分配表在前面文章中。

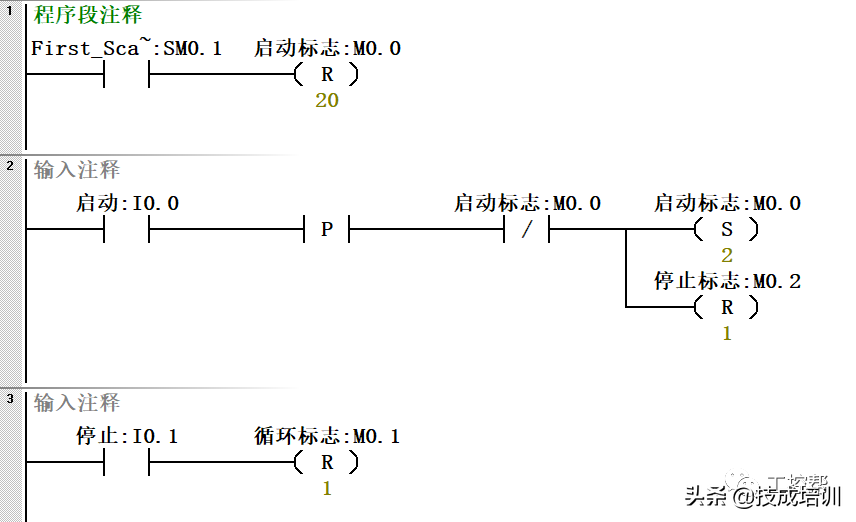

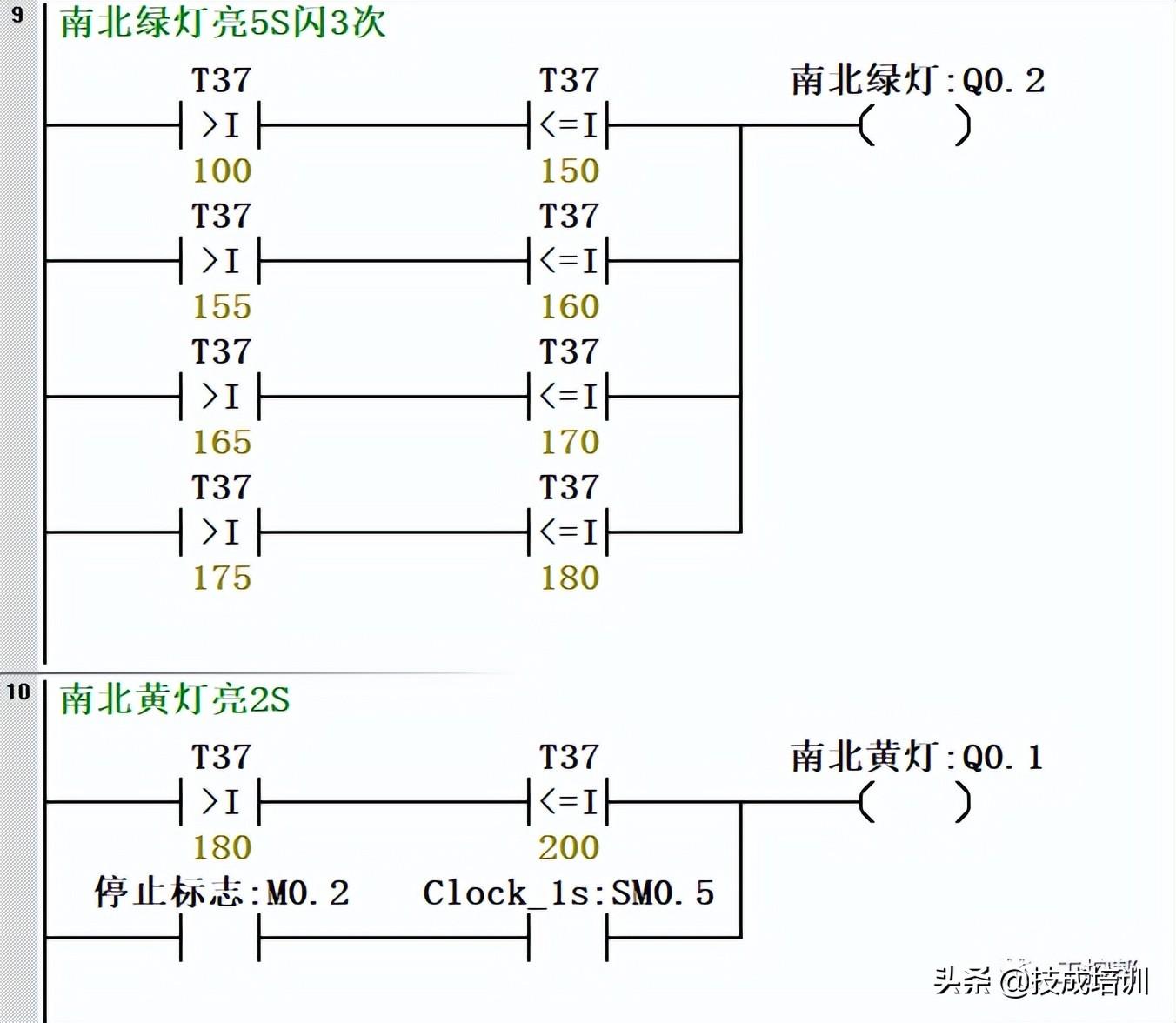

程序如下：

关于交通红绿灯的小知识就讲到这里了，若有疑问可以在评论区留言！
