教你用西门子300PLC写套烦人的程序

程序打开就提示不一致，需要重新下载，重新下载后还是会有这样的效果；

将程序从PLC中上传出来，打开块又提示不一致无法监控；

虽然不影响使用，但是每次看程序都会搞得小心翼翼，总之三个字“烦死了”。

以前做设备维护的时候，某个设备乙方最后提供的程序，每次监控非常烦人，每次都提示不一致，就感觉程序一打开就改变了，监控都没法看。调试人员这样坑过人，只要下载了，轻则一顶大帽子，项目没验收就擅自改动导致出现XX问题，重则成为勾心斗角的牺牲品，被考核Money。

大家不要用来干坏事啊，当年我被别人整得够呛，打电话咨询西门子热线也没解决，又是更新程序，又是重新生成的，折腾了很长时间才发现问题。在这里分享出来，希望大家减少被坑的机会。

实现步骤

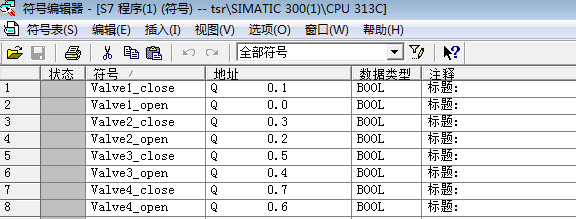

1、建立程序的符号表，注释中都填入“标题： ”

建立如图符号表

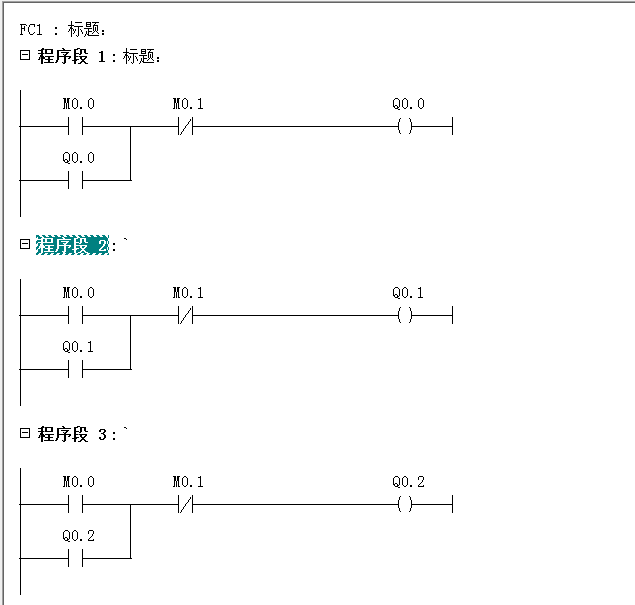

2、建立如下程序块

梯形图或者STL皆可

3、将自动设置程序段标题 点掉，删除所有标题，再将其选中。

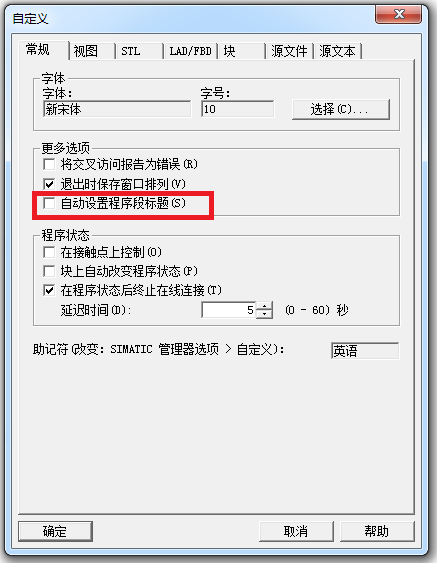

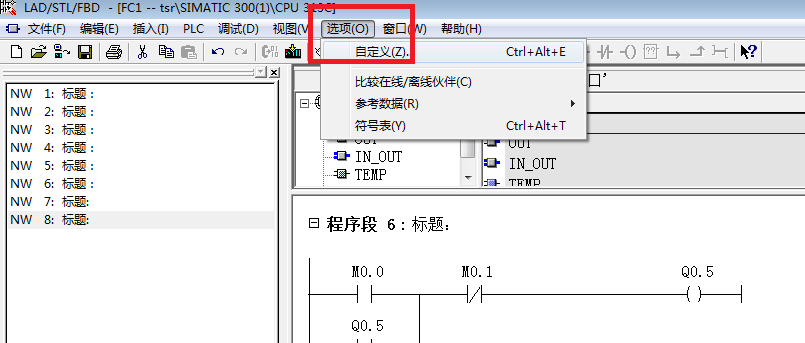

选项->自定义

自动设置程序段标题

此时，程序段的内容只要点一下，就会改变，监控会提示程序块不一致，退出会提示需要保存。一般人都不会随意下载程序或者保存的，这样每次打开都会提示，监控不方便，不监控程序也会怀疑是不是电脑中毒导致程序改变了。

3、原理

自动设置程序段标题

在此可确定系统是否应将写操作("="、"Set"和"Reset")中出现的类型输出、标记、定时器或计数器的第一个地址的符号注释自动输入为程序段标题。

利用了软件默认选中的自动生成标题的功能，点开程序段就会自动将输出信号的注释更新到程序段标题的位置，程序块此时就相当更改了。这个时候在线和离线的程序虽然只是改动了一个title,但是其时间戳已经不一致，所以不能在线监控。

由于前面我们将注释都改为了“标题：”，标题为空的时候也是显示“标题：”，这样标题更新后样式不会改变，别人就无法发现。

大家一定不要干坏事，真的能把别人烦的重装电脑。

最强西门子 S7-300 PLC 间接寻址介绍（一）

在PLC寻址可以分为直接寻址和间接寻址两部分，直接寻址是在程序中通过指令直接对地址进行访问，地址通常是一个常数，如定时器T0，地址为“0”。而间接寻址，地址存储与地址指针中，地址是一个变量，程序执行时才能确定实际的地址，如定时器T[MW0]。若MW0的值等于0，则表示为T0，若MW0的值等于1，则表示T1。

在S 7-300 中间接寻址可以分为以下几类：

1、 存储器间接寻址

1）16位指针寻址

2）32位指针内部区域寻址

2、 寄存器间接寻址

1）32位指针内部区域寻址

2）32位指针交叉区域寻址

接下来就分别介绍下这几种间接寻址的指针格式、访问时地址寻址格式以及每种间接寻址的使用方式。

存储器间接寻址

存储器于存储器的地址指针分为16位地址指针和32为地址指针，允许存储地址指针的存储器为位存储器（M）、局部变量存储器（L）和数据块（DB）。

16 位指针寻址：

16位地址指针的应用主要针对的是定时器（T）、计数器（C）、程序块（OB 、 FB、FC、DB） 的编号寻址，该类间接寻址方式在实际应用的过程中相对较少。

指针格式为:

地址寻址格式表示为：区域表示符 [16位地址指针]，如DB [MW0]，若MW0的值等于10，则表示的是DB块为DB10。

如下程序所示，描述的使用16位寄存器的寻址方式对定时器进行访问：

L 10

T "MW10" //把数字10装在到16位存储器中做作为指令

A "I0.0" //取起动触点的常开信号状态

L s5t#10s

SD T [ "MW10"] //使用16位存储器指针作为定时器的编号，定时器的设定时间为10s.

A T ["MW10"]

= "Q0.0" //取定时器常开触点状态输出一个输出信号。

从例子中可以看出，地址指针存储与MW10中，使用中只需要对MW10中的数据进行修改，就可以实现访问不同编号的定时器。

(未完待续……)
