运动控制最高端的伺服系统，怎么使用PLC进行编程？5分钟就学会

原创不易，请勿抄袭！

上篇文章我们学习了变频器和伺服系统的区别。那么今天和大家聊一下，伺服驱动器的接线、编程方法以及注意事项。

伺服驱动器使用方法大体和变频器一样，在这里需要注意的是伺服驱动器的选型不只有功率一个参数，还有低惯量和高惯量。

低惯量类型一般转矩低，转速高，适合一些负载轻，运动频繁的控制。高惯量类型转矩高，转速低，适合一些负载较大的控制。所以需要根据现场情况选择合适的驱动器，否则要不就是转速跟不上，要不就是电机过热影响寿命。

这里我们以松下A5系列伺服驱动器配合西门子S7-200smart为例说明。

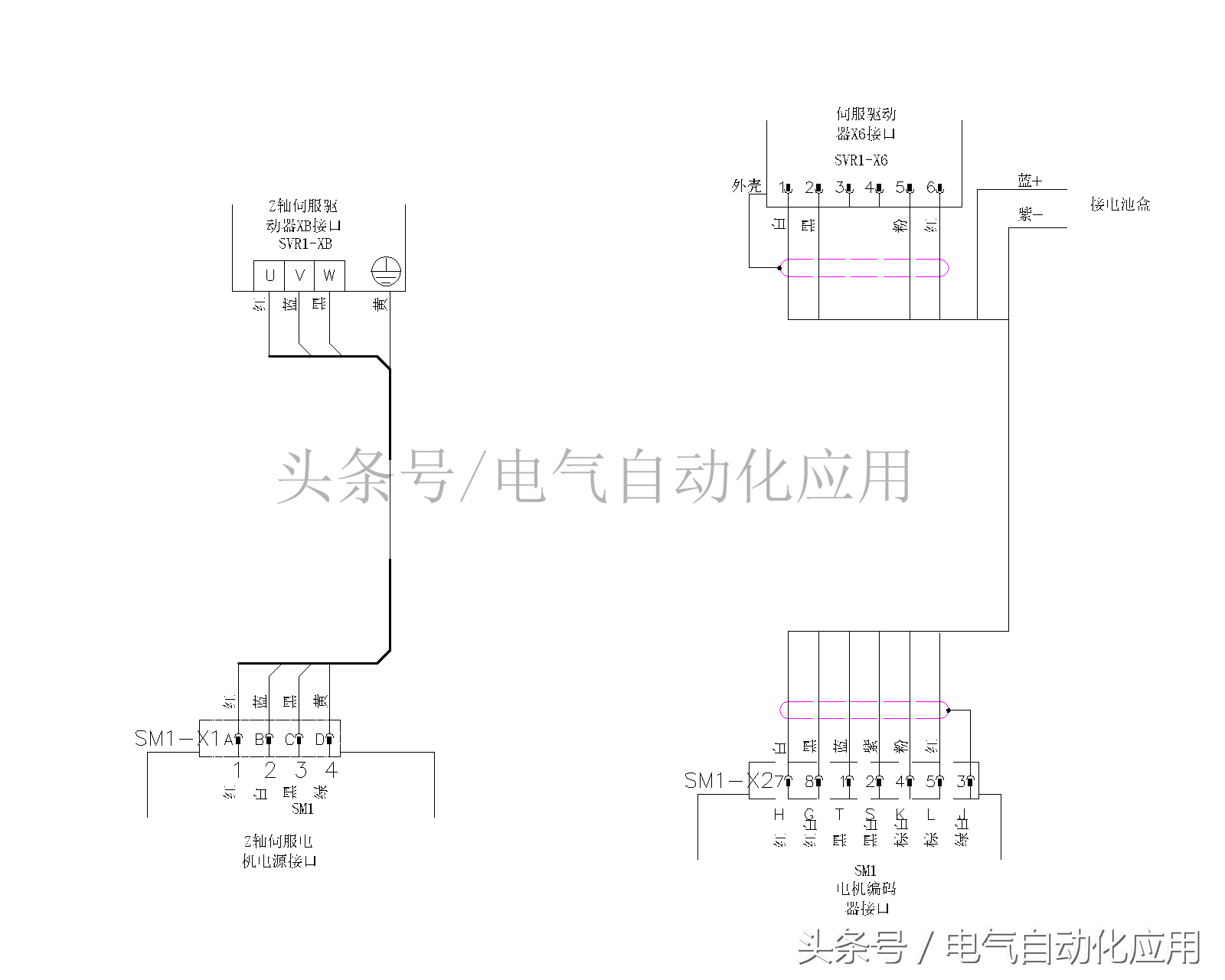

第一步，先接线，A5系列伺服驱动器需要接线的端子共有XA（供电电源的控制电源）、XB（电机输出线）、X4（控制线）和X6（电机编码器线）。我们看下接线图。（如果需要使用绝对位置控制，即是使用绝对编码器的话还需要通讯，绝对位置控制本身照比相对位置控制更加准确，且不受外界因素影响，缺点是绝对位置编码器不好维护，出现问题后需要手动复位，复位过程较麻烦，而且松下的驱动器为了保证绝对编码器的精度和安全，通讯使用的是很复杂的多次校验，对于新手很不友好，需要先学习中断，本篇文章不做拓展，如果敢兴趣的话请在评论区留言）

控制端子上有很多保护端子，需要将这些端子都短接才能正常使用

绝对编码器通讯数据图

接完线后我们需要在驱动器上设置控制模式，参数等等。

其中，伺服系统的控制模式分为

一：位置控制模式

二：速度控制模式

三：转矩控制模式

四：全闭环控制模式

根据需要驱动的设备选择模式，每个模式的参数设置方法都不相同，但只要熟悉一个其他的调试起来也很快。

这只是试运行参数，并不是所有参数，参数设置请参考驱动器手册

设置完参数后我们看下程序，以前我们说过，西门子s7-200smart系列对运动控制支持得很好，不仅最大脉冲数足够，而且运动控制非常方便，不需要拓展库文件。

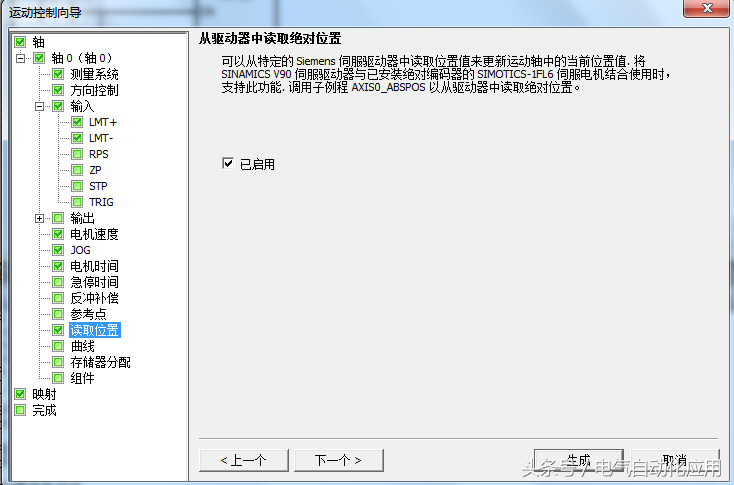

打开S7-200smart软件后添加运动向导（轴的区别只在于输出的Q点不同）

按照电机参数和机械尺寸填写实际数据，以便与真实位置对应。

选择一种模式，这种方式便于直观输出。

前后急停限位，安全措施。

手动速度和最大速度，根据电机数据填写。

清零功能

控制端子，按照接线图接线即可

第二行为编码器清零，此文中的编码器为相对式。第三行为控制输出行，其中START端子应该由上升沿控制，文章中的是一个往复运动的例子。除了以上三个程序指令，运动控制还有其他功能，等着您来探索。

每篇文章都倾注了我的心血，请大家支持原创！喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！

原来plc控制伺服电机这么简单！成功都是可以复制的！

新力川伺服电机 / 威纶触摸屏TP6071IP / QD70P8模块/QY42P

通讯线TK-Q 编程线USB-QC30R2

1、 伺服电机接线

（1） 驱动器主电路端子名称

（2）电源接线方式（有单相，三相，这里采用单相）

（3）伺服驱动器面板

（4）位置控制模式接线

CN3端子

CN3端子定义

位置控制所需的控制端子如上图所示，针脚号1、针脚号2需要接100Ω电阻。

三菱QD70P8模块端子定义

伺服驱动器与三菱PLC接线

注：引脚5和引脚22接输出Y，可以根据自己实际需要更改输出端子

PLC参数设置

轴1定位数据：选择定位结束，INC就是相对位置控制，其他参数可以根据自己需要设置，这里可以默认。

参数设置：一般直接默认设置就可以。

2、PLC程序

初始化设置先设置速度为2000，后面在人机界面可以自己调整

脉冲数转换：电机走一圈用的模组走5mm的距离

电机走一圈脉冲10000pulse，因此人机界面输入1mm，需要2000脉冲,距离是浮点数，因此需要用到浮点数相关指令。

ü FLT D152 D152将整型D152转换为浮点数

ü EMOVP E4 D152浮点数赋值

ü E* D152 E2000 D154 浮点数相乘

ü DINT D154 D156浮点数转为D156

ü TOP H1C K800 D27 K9

将D27开始的9个数据寄存器的数值存入模块的缓冲寄存器中，当模块安装在基板槽口0时，则选择H00，我是安装在第8槽口，输入输出从X1C0,Y1C0开始，因此为H1C，K800是轴1的缓冲数据寄存器，轴2为k900，以此类推，可接8个轴。

注意：程序中，运行形式和控制方式一定要写入，否则将报错。定位形式0，控制形式为2。

3、HMI对应程序

工作过程： 在速度、距离中输入数据，电机数据确认按钮，开启伺服ON按钮，锁住电机，再按下启动按钮，电机将按照设定的距离和速度动作。当电机出错，查找原因并按下报警清除按钮，清除报警。
