设备现场，忘记带编程线了，如何快速和PLC通信？

更多精彩，点击关注“技成微课堂”

导读： 笔记本电脑可以说是每一个电气工程师必须带的工具，一般电脑是不会忘记带的，但是一些小工具却很可能忘记了。有一次，接了一个非常紧急的工程，需要快速的处理好现场的设备故障，现场用的三菱FX 3U的PLC，其他都不缺，就唯独忘记了带一个三菱的编程线缆；周围没有卖自动化产品的，网上购买又耽误时间。

就在众人一筹莫展的时候，我翻了翻的的工具包，打算再找找的时候，却意外发现了另外一个东西，一根USB转485的线缆。这个线缆一般是我用来做通信测试的，不是拿来和PLC连接的，但此时却是一根救命稻草。

图1 USB转RS485

三菱PLC的连接口是422的，它可以兼容RS485的连接，因此但是就按照下图，拿了几根比较硬的细线，完成了连接，连接图纸如下。

图2 接线方法

用了这种方法连接之后，PLC确实能够通信上了，但是软件经常卡住，出现下面的报错，之后又是需要重启，反复操作才能正常通信。

图3 软件报错

这种一般是信号线不稳定或者现场干扰造成的，为了解决这个 问题，我们从3个方面出发去解决问题。

第一，降低PLC通信的波特率，改为最低的9600；

第二，修正PLC的连接线，连接端口尽量处理的平整，防止短路；

第三，通信线外层包一层金属网，减少干扰。

经过这个处理后，后续再也没有报通信错误的故障了，工程得以顺利完成。

所以多懂一点通讯的基础内容有时对我们处理现场问题帮助还是很大的，不说学的多精通，最起码的接线总要会吧！

文章来源：PLC发烧友，作者：陈育鑫；未经授权禁止转载，违者必究！留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。

西门子PLC案例/例程777个

点击立即领取↑↑↑

不带网口的超薄笔记本如何与西门子S7-200smart PLC通讯连接？

导读：

本文章会详细介绍不带网口的超薄笔记本与西门子S7-200smart PLC通讯连接的步骤，不带网口的超薄笔记本通常有两种方法进行与PLC进行通讯连接，第一种为使用扩展坞或者转换器连接PLC，第二种为使用WiFi连接PLC。

硬件连接

1.扩展坞（转换器）连接

通过网上购买扩展坞或者UBS转网口的转换器，这些转换器于扩展坞一般都是免驱的设备，插到电脑中会生成一个USB网卡驱动，扩展坞或者转接器上的网口通过网线与PLC连接。

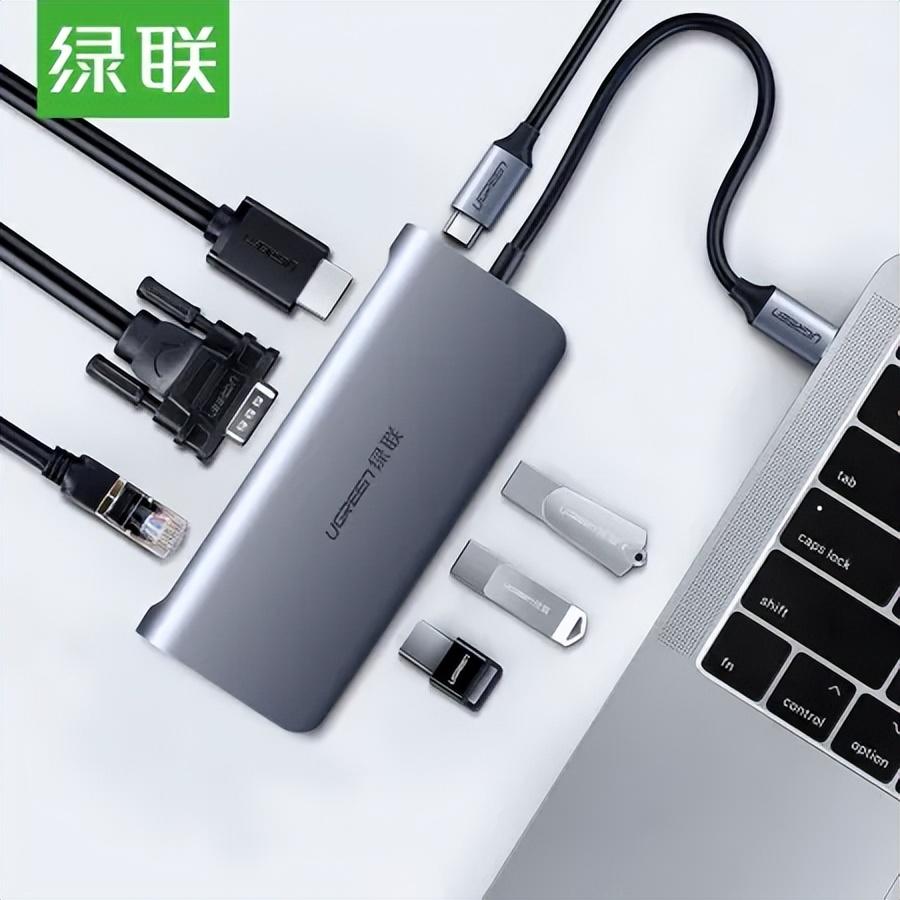

这里推荐绿联的扩展坞，通过测试USB-C多功能扩展坞可以搜索到200smart的PLC，此款是Type-C的接口，如图1所示，如果不是Type-C的接口的笔记本电脑请购买USB的扩展坞。

图1

注意：使用扩展坞或者转接器可能会导致搜索200SMART PLC时会搜索不到CPU，只有少部分扩展坞与PLC连接能搜索到CPU，也和电脑系统有关系，推荐安装微软下载的纯净版系统。

2.WIFI连接

200smart PLC与WIFI路由器用网线连接，电脑连接WIFI。

确认网卡驱动

1.扩展坞（转换器）网卡驱动

这里以win10的系统为例，步骤如图2所示。

在控制面板中找到网络和共享中心；点击以太网，进以太网状态窗口界面，如果有多个连接不确定是哪个连接的情况下，可以拔插网线，查看哪一个连接是新出现的；点击详细信息进入网络连接详细信息窗口界面；在描述中可以看到以太网卡驱动名称。

图2

2.WIFI网卡驱动

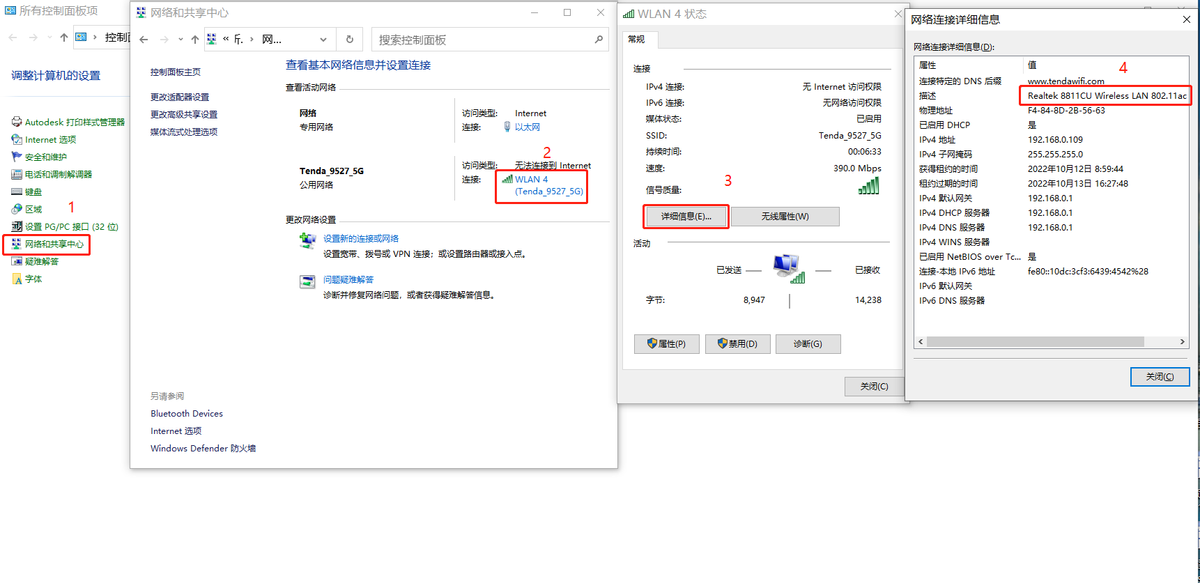

这里以win10的系统为例，步骤如图3所示。

在控制面板中找到网络和共享中心；点击WLAN，进入WALN状态窗口界面；点击详细信息进入网络连接详细信息窗口界面；在描述中可以看到WIFI网卡驱动名称。

图3

IP地址设置

1.以太网ip地址

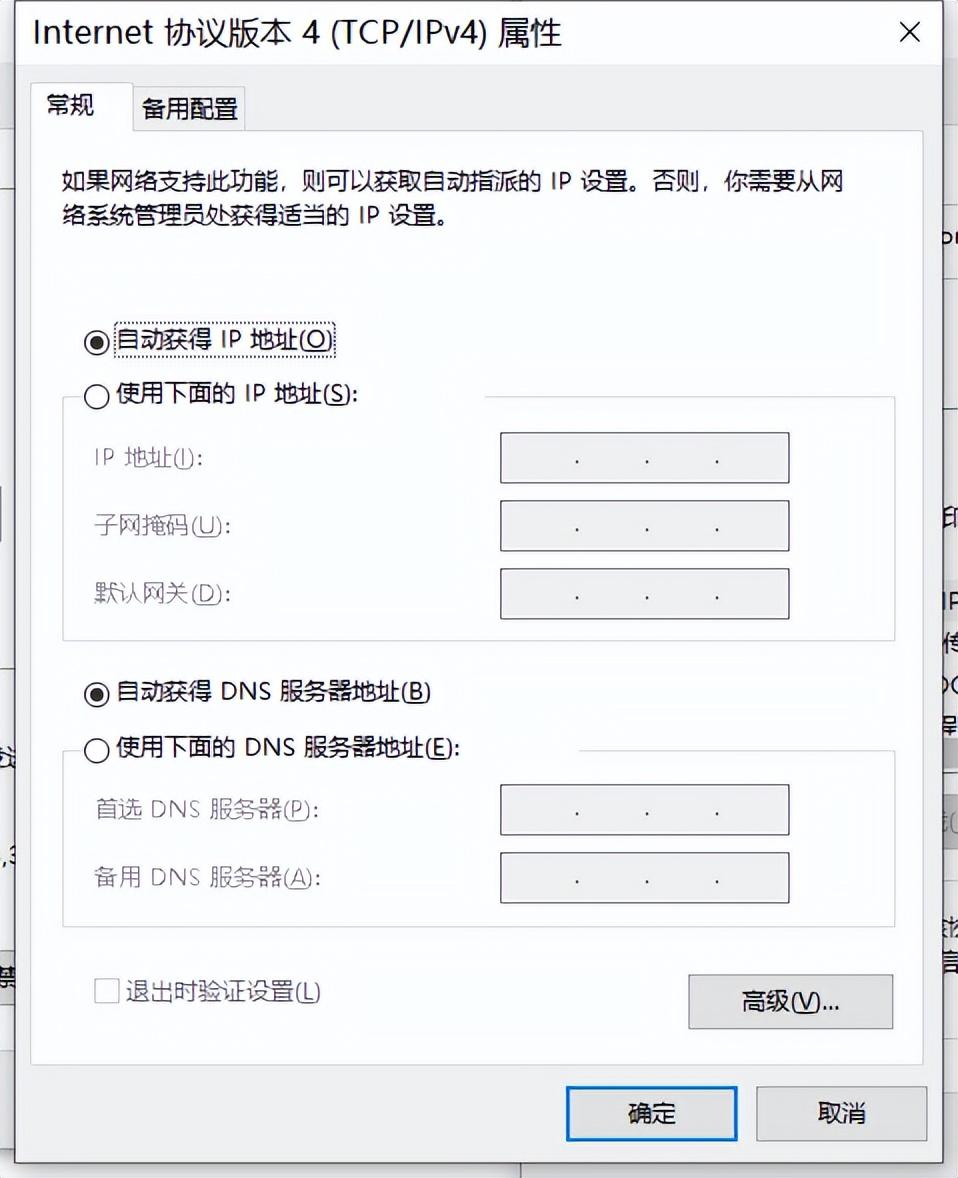

在控制面板中找到网络和共享中心。进入以太网属性窗口点击Internet 协议版本4(TCP/IPv4)，如图4所示，在Internet 协议版本4(TCP/IPv4)属性窗口中可以看到自动获得IP地址和使用下面的IP地址的选项，选择自动和手动的IP地址，编程软件都可以连接上200smart PLC。

1）手动IP地址设置

如图5所示，使用下列的IP地址需要手动输入一个IP地址，需要与PLC同一网段。

2）自动IP地址设置

自动获取IP地址，IP地址这些是不可更改的，如图6所示，电脑会自动生成一个IP地址，IPv4地址是电脑自动生成的IP地址，查看方式如图2所示。

图4

图5

图6

2.WIFI ip地址

在控制面板中找到网络和共享中心。进入WALN属性窗口点击Internet 协议版本4(TCP/IPv4)，如图7所示，在Internet 协议版本4(TCP/IPv4)属性窗口中可以看到自动获得IP地址和使用下面的IP地址的选项，选择自动和手动的IP地址，编程软件都可以连接上200smart PLC。

1）手动IP地址设置

如图8所示，使用下列的IP地址需要手动输入一个IP地址，需要与PLC同一网段。

2）自动IP地址设置

自动获取IP地址，IP地址这些是不可更改的，如图9所示，电脑会自动生成一个IP地址，IPv4地址是电脑自动生成的IP地址，查看方式如图3所示。

图7

图8

图9

设置PG/PC访问接口

这一步非常的重要，如果你的电脑的PGPC访问接口设置不对也会导致你的软件连接不上PLC。

1.以太网连接设置PG/PC访问接口

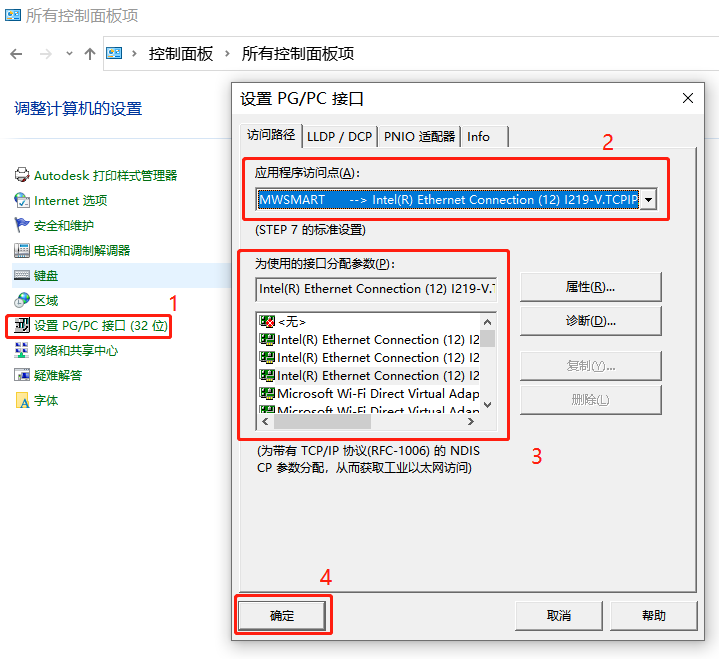

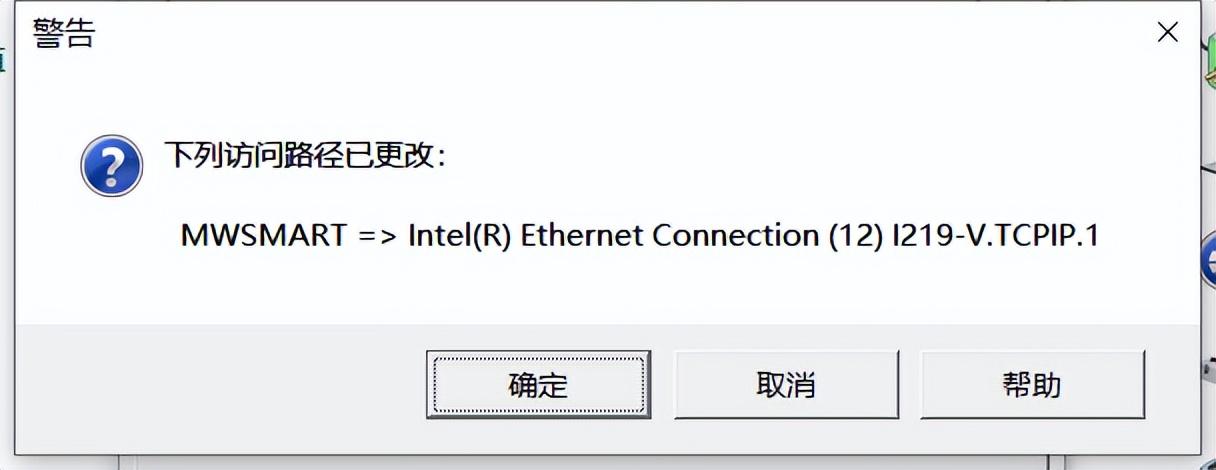

在控制面板中找到设置PG/PC接口（32位），应用程序访问点中选择MWSMART,使用的接口分配参数（P）中选择以太网网卡名称+.TCPIP.AUTO.1的驱动，如图10所示。当更改访问接口后点击确定，会弹出警告提示窗口，如图11所示，选择是即可。

注意：如果不知道自己使用的是哪个网卡驱动请参照图2。

图10

图11

2.WIFI连接设置PG/PC访问接口

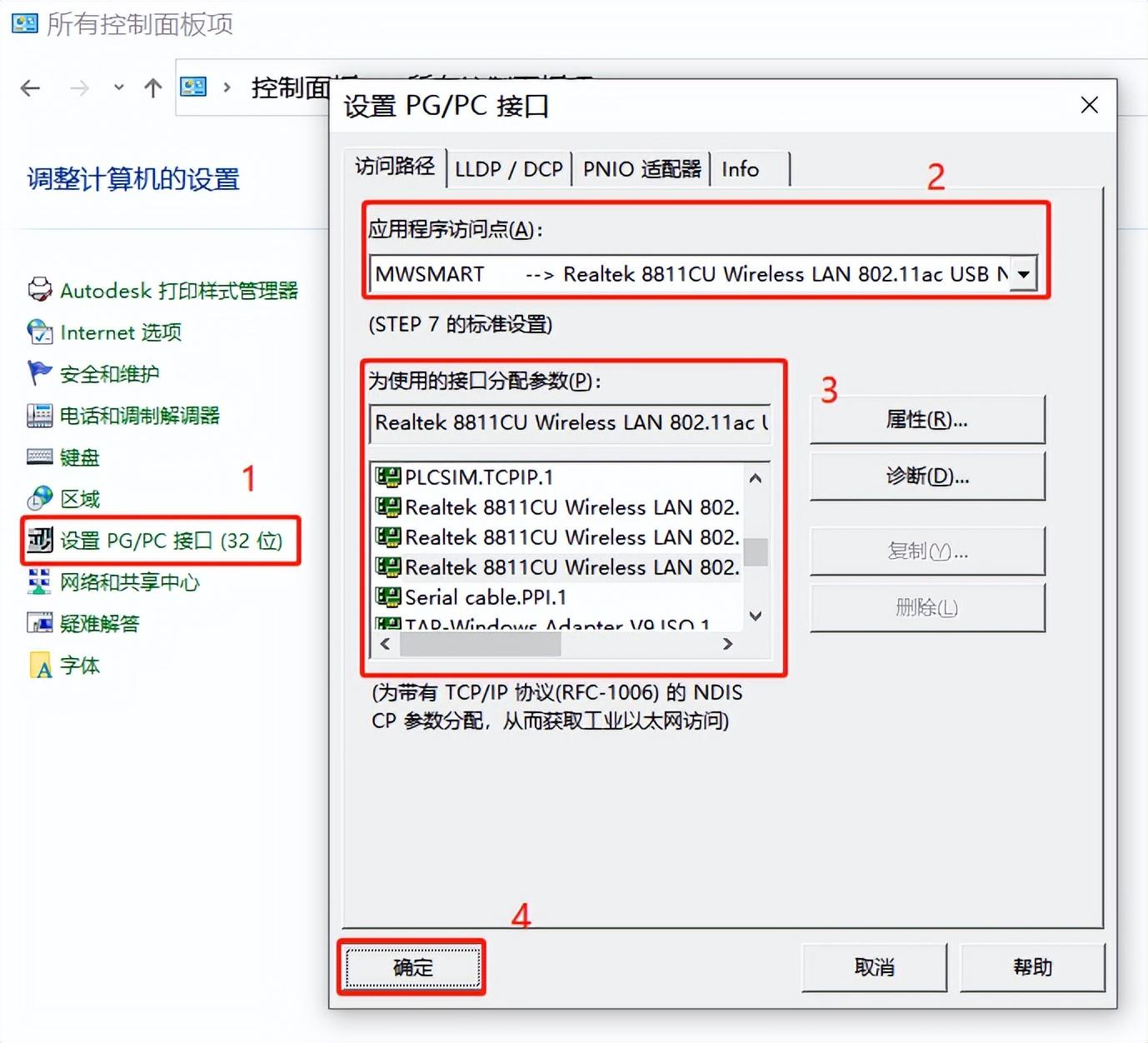

在控制面板中找到设置PG/PC接口（32位），应用程序访问点中选择MWSMART,使用的接口分配参数（P）中选择WIFI网卡名称+.TCPIP.AUTO.1的驱动，如图12所示。当更改访问接口后点击确定，会弹出警告提示窗口，如图13所示，选择是即可。

注意：如果不知道自己使用的是哪个网卡驱动请参照图3。

图12

图13

软件连接PLC

打开STEP 7-MicroWIN SMART软件，在项目中找到通讯，如图14所示。

图14

扩展坞（转换器）网卡连接

1）正常搜索到CPU

通讯接口选择网卡名称+.TCPIP.AUTO.1的驱动，选择查找CPU，找到192.168.10.133的PLC，点确定后软件与PLC已经连接完成，如图15所示。

图15

注意：电脑IP地址和PLC IP地址需要同一网段，如果不同网段可以通过修改PLC IP地址更改为同一网段，点编辑就可以进入IP地址的编辑等设置，可以设置为X. X. X. X网段，X中可以是0-255的数值，如图16所示。如果电脑IP地址和PLC IP地址已经同一网段，则不需要修改。

图16

2）非正常搜索不到CPU

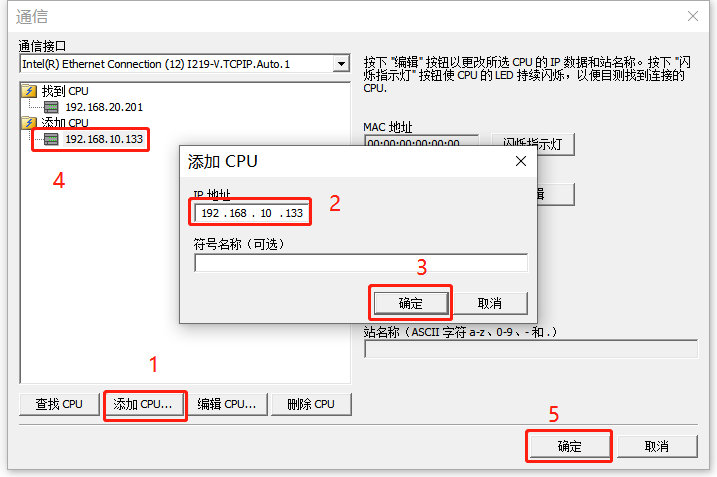

通讯接口选择网卡名称+.TCPIP.AUTO.1的驱动，然后添加CPU输入192.168.10.133的CPU，如图17所示。

注意：电脑使用扩展坞（转换器）连接200smart CPU绝大多数都需要用添加IP的方式。

图17

2.WIFI网卡连接

通讯接口选择网卡名称+.TCPIP.AUTO.1的驱动，选择查找CPU，找到192.168. 0.110的PLC，然后选择CPU点确定，如图18所示，软件与PLC已经连接完成。

注意：电脑IP地址和PLC IP地址需要同一网段，如果不同网段可以通过修改PLC IP地址更改为同一网段，点编辑就可以进入IP地址的编辑等设置，可以设置为X. X. X. X网段，X中可以是0-255的数值，如图16所示。如果电脑IP地址和PLC IP地址已经同一网段，则不需要修改。

图18

总结：

以上就是整个不带网口的超薄笔记本与西门子S7-200smart PLC通讯连接的步骤，文章内容如有错误请联系我们。
