轻松学会西门子USBMPI编程电缆的使用方法

概述：

USB/MPI+是通过USB接口提供串行连接及RS485信号转换和MPI协议转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等。本电缆的工作电源取自USB端口和PLC的MPI编程口，转换盒上的发光二极管指示数据的收发状态。

USB/MPI+是面向工业设计的光电隔离型适配器，在USB端口和RS485端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子S7-300/400全系列PLC及其它带有MPI接口的装置与计算机的通信，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。

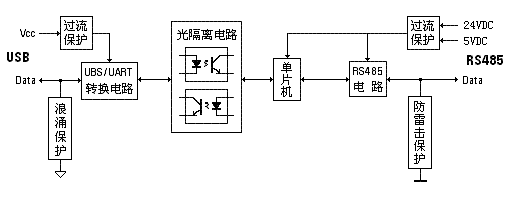

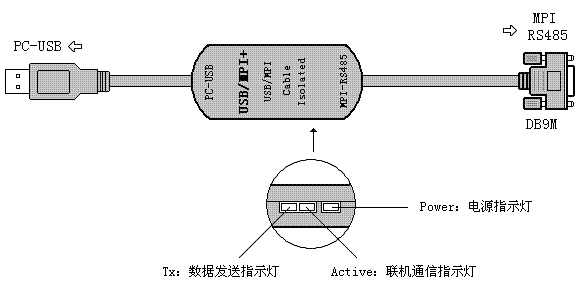

USB/MPI+原理框图和外形 结构：

USB/MPI+电缆的RS485针座（DB9M）信号定义

指示灯的状态说明

特性及技术指标：

· 支持USB/MPI+的操作系统：Windows2000/Windows XP（WinNT4/95/98/Me/DOS不支持）

· 支持USB/MPI+的编程软件版本：STEP7 V5.2及以上版本

· USB接口完全兼容USB V1.1和USB V2.0规范

· 电源：USB总线供电和由PLC的MPI端口的24VDC供电，功耗约1W，带过流保护和浪涌保护

· 光隔离电压：1000VDC（最高可做到3000VDC，订货时需声明）

· USB端口具有防浪涌保护，RS485端口具有500W防雷击保护和过流保护

· 本地COM端口波特率：19.2Kbps～115.2Kbps标准波特率自动适应

· MPI端口波特率：187.5Kbps和19.2Kbps自动适应

· 支持长距离通信，最大通信距离1000米（RS485端，波特率为187.5Kbps时）

· 带有电源指示灯、联机指示灯和数据传送指示灯

· 每台PC只支持一根USB编程电缆

· 工作温度：-20～+75℃

· 电缆长度：3米，颜色：黑色

使用方法：

USB/MPI+编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

驱动程序安装完成后，在Windows的设备管理器中将出现USB/MPI+编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，接下来的使用同传统的RS232口编程电缆完全相同。这里需说明的是本编程电缆不支持编程软件中本地通信口设置中的"USB"选项。

如果编程软件中出现的COM口带有"*"符号，如"*COM3"，说明该COM口有故障，请退出编程软件后重新拔插一次USB插头或重新安装USB驱动程序。

请注意西门子编程软件中COM口的选项最多支持到COM8，COM8以上虽然能够选择但实际上无法使用！

STEP7软件的设置：

进入STEP7编程软件主界面（SIMATIC Manager），点击"Options"菜单下的"Set PG/PC Interface…"选项进入PG/PC设置界面。

1、 双击"PC Adapter（MPI）"进入COM口和MPI接口参数设置。本适配器不支持"PC Adapter（PROFIBUS）"选项。

2、 单击"Local Connection"选项设置COM口参数，正确选择USB/MPI+安装USB驱动程序后在设备管理器中出现的COM口，选择COM口通信的波特率19200bps或38400bps均可，USB/MPI+会自动适应所选择的波特率。

3、 单击"MPI"选项设置适配器MPI接口参数，可将波特率设置成187.5Kbps或19.2Kbps均可，USB/MPI+适配器会自动适应PLC的MPI端口的波特率。其它参数选择为默认值。

4、 联机测试可访问节点：用USB/MPI+连接S7-300/400PLC的MPI端口和计算机的USB端口，点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，则联机测试通过，至此设置完成，可进行联机在线、程序上载、下载、监控等操作。

远距离通信：

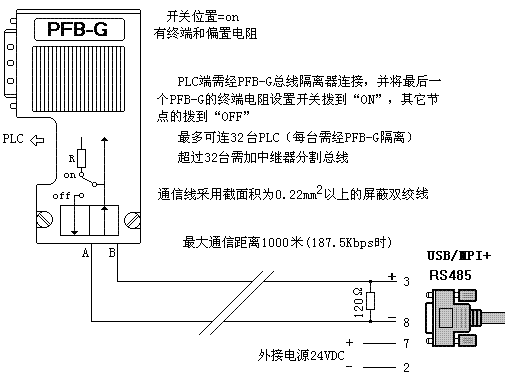

USB/MPI+编程电缆与PLC的最大通信距离可达1000米（187.5Kbps时），这时需在电缆的RS485端口（DB9 Male）的3、8脚之间并接120欧终端电阻以消除信号反射，在7、2脚之间外接24VDC电源，并在PLC端加装PFB-G总线隔离器，通信线采用截面积为0.22mm2以上的屏蔽双绞线。距离超过1000米可在总线中加装RS485中继器（型号：E485GP）延长通信距离。

注：不能延长USB接口的电缆。

07-09-2008

RS232/RS485/RS422系列接口转换器、长线驱动器、隔离器、PLC编程接口电缆、PLC周边产品

最全的PLC通讯电缆编程电缆自制详解(图)

一． 前言

八方汇PLC实战培训

随着可编程序控制器（plc）在工业控制领域的广泛应用，plc编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。

二．PLC编程口的型式

编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。RS-232是PC机与通信工业中应用最广泛的一种串行接口， RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信号线就可实现，如发送数据线 TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。 RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。速率在100kbps及 以下时通信距离达1200米以上。RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485只能实现半双工通信。表一：RS-232接口引脚定义25 针 9 针 缩 写 描 述2 3 TXD 发送数据3 2 RXD 接收数据4 7 RTS 请求发送5 8 CTS 允许发送6 6 DSR 通讯设备准备好7 5 GND 信号地8 1 CD 载波检测20 4 DTR 数据终端准备好22 9 RI 响铃指示器 RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。RS－422标准是一种以平衡方式传输的标准，使用二对双绞线，每个信号以两根信号线来传输，即发送数据TXD+ 、 TXD- ，接收数据RXD+ 、 RXD- ，逻辑电平是由两条传输线之间的电位差来决定的，由于采用了双线传输，大大增强了抗共模干扰的能力，因此最大数据速率可达10MbPs（传送15m时）。若传输速率降到90kbPs时，则最大距离可达1200m，可实现全双工通信。

三． PLC编程电缆的制作

各厂家的编程电缆的作用就是将PLC端的RS485、RS422格式的数据转换为PC端的RS232C格式的数据，PLC端如果是RS232则只要按规则直接连接即可。因此要自制PLC编程电缆，就必须将PLC端的RS485、RS422转换为PC机能够识别的RS232C，PC才能与PLC通信，完成下载、上传、监控等工作，这就涉及到一个接口标准转换的问题。实现接口转换有几种方法：一是用简易的电平转换电路，但一种电路只能针对一种PLC，且功能不全，性能也不太可靠，甚至可能会损坏PC机的串口；二是用专用的接口转换IC ，但业余实现起来比较复杂，不适合自制。这里我们使用一种成品通讯接口转换器，可以实现RS232/RS485/RS422的转换，由于是专用的通讯接口转换器，使用起来很方便且性能可靠，价格也比较低。该类产品市场上比较多，以四川德阳四星电子的产品SC-485C接口转换器为例，该转换器用于RS232到RS485/RS422的通讯转换,体积小巧,只有两个DB-9插头大小,采用串口窃电技术，不需外接电源。SC-485C的结构及引脚定义如图二所示。RS232端为DB-9的孔座，可以直接插在PC机的COM口上，RS485/RS422端为DB-9的针座， RS485时使用3脚和8脚, RS422时用3脚、8脚、1脚和7脚。利用该接口转换器制作编程电缆如图三所示。左侧为SC-485C接口转换器，右侧从上而下分别为DIN-8、RJ11、DB-9和DB25插头的编程电缆，电缆靠近接口转换器一边的插头均为DB-9孔型插头，另一头均为针插头，分别对应不同物理结构的PLC编程口。

接线时根据PLC端是RS485还是RS422选择对应的引脚，按照“发送接接收，接收接发送，正接正，负接负”的规律连接，SC-485C接口转换器与PLC RS485、RS422接口接线图和PC与PLC RS232接口接线见图四。图四

要做好一根编程电缆，除了要进行RS232/RS485/RS422之间的接口转换外，还必须了解PLC编程口各引脚的定义，因为即使是采用同一种接口标准，不同厂家的PLC其引脚分布也是不相同的。表二提供了几种主流PLC的引脚定义，供自制时参考。未列举的PLC可以查找随机的技术手册，也可以到网上找一个通用型人机界面（hmi）的说明书，在HMI与各厂家PLC联机的连线说明中可以找到市场上绝大多数PLC的引脚定义。表二 部份PLC编程口引脚定义PLC型号 接口标准 接口外形 引 脚 定 义S7-200 RS485 DB-9 3B/8ATIWDO/NEZA RS485 DIN-8 1A/2BLGｍａｓｔｅｒK系列 RS232 DB-9 2RXD/3TXD/5GNDFX2N/FX0N RS422 DIN-8 1RXD-/2RXD+/4TXD-/7TXD+OMRON CH200HS RS232 DB-9 2TXD/3RXD/7GND/4RTS/5CTSAB SLC503/504 RS232 3TXD/2RXD/5GND/7RTS/8CTSABB COMLI RS232 6TXD/ 7RXD/ 5GND（SLAVE MODE）KOYO DIRECT DL RS232 RJ11 4TXD/3RXD/1GND

四、结束语

一种原装电缆只能在一种PLC上使用，而一只接口转换器配上不同接插件可以组合成一套编程电缆，几乎可以在任何品牌的PLC上使用。接口转换器和接插件在通信市场都能买到，而且价格便宜，总成本仅需原装电缆价格的十分之一左右，制作也非常简便。自制的编程电缆可以在PC与PLC之间可以完成程序上传、下载、在线监控等功能，在功能和可靠性上比起原装电缆来可以说是毫不逊色。RS232转RS485自制线原理图

串行通讯电缆的制作 RS-232通讯电缆的制作无论是9孔插头，还是25孔插头，其串行通讯电缆连接时都要遵循下列对接关系：　　SG←→SG　TXD←→RXD　RXD←→TXD　RTS←→CTS　　CTS←→RTS　DTR←→DSR　DSR←→DTR　　根据上述对接关系，就可以非常方便地连接串行通讯电缆。这里顺便介绍一下上述各引脚所代表的含义：　　SG英文全称为Signal Ground/Common Return，表示信号地；　　TXD指Transmitted Data，表示数据发送；　　RXD指Received Data，表示接收数据；　　RTS指Request To Send，表示发送请求；　　CTS指Clear To Send，表示清除请求；　　DTR指Data Terminal Ready，表示数据终端准备就绪；　　DSR指Data Signal Rate Selector，表示数据置位准备就绪。　　在制作9芯串口连线时，需要2个9孔插头和1.5米长的至少7芯的扁平电缆，引脚连线如下所示。　　9孔插头－9孔插头引脚连线为：2-3、3-2、4-6、5-5、6-4、7-8、8-7。　　9孔插头－25孔插头引脚连线为：2-2、3-3、4-6、5-7、6-20、7-5、8-4。　　25孔插头－25孔插头引脚连线为：2-3、3-2、4-5、5-4、6-20、7-7、20-6。

台达DOP系列触摸屏与各品牌PLC通讯连线1、GE VERMAX 编程电缆制作（电源模件第一个串口）：

PLC PC（9 SUB MALE） （9 SUB FEMALE）2 （T） 2 （R）3 （R） 3 （T）5 （G） 5 （G）

2、GE 90—30系列（CPU351/352/363/364） 编程电缆制作（RS232端口 6脚RJ11型）：PLC PC（6 RJ11 MALE） （9 SUB FEMALE）2 （T） 2 （R）5 （R） 3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口 6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE） （9 SUB FEMALE）12 （T-） （R+） （T） 2 （R）13 （T+） （R-） （R） 3 （T）10 （R-） （T+） （G） 5 （G）11 （T+） （T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）4、GE公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

欧姆龙CPM1A編程電纜製作資料

一、 (如图)

二、欧姆龙plc编程电缆

制作三菱FX系列PLC编程电缆

用于三菱FX1S、FX1N、FX2N、FX2NC及A系列PLC编程使用。第一步：制作一根FX-422CABO。

第二步：制作一根F2-232CAB-1

第三步：把上以两根线的25针母接头和公插头对接。上图实际就是计算机的串口直接对应PLC的DIN8孔为；计算机 PLC2 23 75 36和8短接 6好了，一根三菱plc编程电缆SC-09就制作完成了。

三菱FX系列编程电缆 三菱PLC編程電纜製作資料

电脑与PLC/CQM1H系列的编程电缆XW2Z-200S-CV的制作PLC-PC：2-2 3-3 4-8 5-7 9-5LG PLC编程电缆制作方法使用RS232 串行口和屏蔽电缆制作。公2（白）〈－－－－-〉母3（白），公3（黄）〈－－－－-〉母2（黄）公5（红）《－－－－-》母5（红），屏蔽层加护套焊接在金属外壳上。以上颜色为自定。假如线径太细接口卡不牢，可以先用电工胶带固定和加粗厚再安装接口外壳。

富士PLC编程电缆制作

制作方法如下：1.直连编程电缆 ，该制作方法当初是参考三菱PLC编程电缆制作方法。当初网上没有关于富士PLC编程电缆制作的方法，在触摸屏编程手册上看到富士PLC采用RS422通讯，并下载了通讯口图如图所示。开始准备用RS232/422转换器制作，单本地没有买到。想起三菱PLC也是RS422通讯，网上很多三菱编程电缆制作图，就下载了一个三菱接线图并制作了一个富士编程电缆。开始用电阻制作的编程电缆用V1.0中文版富士软件联机成功几率很低，10%左右。在车间用笔记本成功几率为0，就到郑州购买RS232/422模块制作另外一根编程电缆，谁知道用转换器制作的编程电缆在办公室成功几率0，车间就更不用说了。就一直使用电阻连接的编程电缆并把PLC拆到办公室输入程序再安装到车间。直到后来才有好心的工控朋友说V1.0中文版软件是在WIN98系统联机的软件，XP系统必须用V2.0以后的版本。下载安装V2.0版本软件，两种方法制作的编程电缆都可以用。【attach】42【/attach】4 RTX+ －－－－－－－－－－－－－－－－－－－－－－－－-5 GND6 TXD+ －－－－－－－－－－－－－－－－－－－－－－－－-5 GND3 RXD— －－－－－－2.2K电阻－－－－－－3 RXD5 TXD— －－－－－－2.2K电阻－－－－－－2 TXD将PLC的4(RXD+).6(TXD+)脚的导线与电脑9芯母头的5脚连接(该脚是RS232的地)，3脚(RXD-)通过2.2k欧的电阻与9芯的3脚相连,5脚(TXD-)通过2.2k欧电阻与9芯的2脚相连2.通过RS232-RS422转换头相连到电脑市场购买一个RS232-422转换头（25元左右，比电阻连接的安全）,按转换头的说明书的说明与8芯水晶头按RTX+接RTX+；RTX-接RTX-；TXD+接TXD+；TXD-接TXD-连接就可。后有朋友联机不成功，我总结有以下原因导致他们没有成功：1 如果有USB/RS232转换器，注意转换器必须单独供电，如果转换器可以用+5V供电，可以直接用PLC的+5V电源 。如果转换器是+9V供电的可能需要另外增加一个直流电源了；2 软件必须用2.0英文版本，1.0中文版本可以在下面编程用，1.0在WIN98系统可用，在XP 系统联机成功率不高（偶然可以成功一次）。3 判断接线是否正确，可以把水晶头插到PLC编程口（PLC NB2有一个口不是编程口，不要插错）测量+5V是否是1/7和2/8脚。好几个朋友都是把水晶头上下程序弄错 。好几个朋友都是把通讯口1~8的次序弄颠倒了，插到PLC通讯口后测量1脚和2脚+5V极性判断是否接错。

富士spb plc的编程电缆内部接线图！一端8芯水晶头 一端rs232 9孔RJ45端 3－－－－-TD+ ; 4－－－－-TD- ; 5－－－－-RD+ ; 6－－－－-RD- ; 1，2，7，8－－－NCSPB为RS422模式，因此令一端你需要一个RS232转RS422的转换器～～然后对应著转换器上的引脚分布进行接线。另低版本的软件会导致通讯失败，请使用高版本的软体。

F930GOT-BWD-C的编程电缆PC HMI2－－－－－－－－33－－－－－－－－24－－－－－－－－6.85－－－－－－－－56.8－－－－-44400与OMRON CP1H的通讯电缆制作plc－－－－－－－－－－-hmi3 32 29 54，5短自制松下PLC(FP0)编程电缆图
