一、引言：为什么工业继电器检测是生产线稳定运行的第一道防线
在工业自动化控制系统中，继电器担任着“信号放大与中转站”的关键角色——它接收来自PLC输出点、按钮或传感器的小电流控制信号，通过电磁转换驱动触点动作，进而控制主回路中的接触器线圈、电磁阀、指示灯等大功率执行元件，实现电气隔离和信号放大功能-6。正因如此，继电器也成为了工业设备故障的高发区域。数据显示，在PLC控制系统的日常维护中，继电器和接触器的电气备件消耗量位居前列，现场环境中的粉尘、湿度和温度波动往往是故障的“隐形推手”-。
掌握工业继电器检测方法，对于电子维修人员、工厂质检工程师和自动化设备爱好者而言，不仅是日常巡检的必备技能，更是降低意外停机损失、保障生产线稳定运行的核心能力。
二、检测前准备（工业场景专属）
2.1 工业继电器检测核心工具介绍（基础款与专业款）
基础工具（适合工厂入门质检员、维修学徒）：
数字万用表（必备） ：推荐具备电阻（Ω）、电压（V）、通断（蜂鸣）三档功能。精度建议±0.5%以上，用于测量线圈电阻（一般25Ω~2kΩ）和触点通断-30。
绝缘手套与护目镜（安全必备） ：工业控制柜内部往往存在220VAC或更高电压等级，带电操作时必须佩戴。
放大镜或头戴式放大镜：用于观察触点是否氧化、烧蚀或变形-92。
专业工具（适合质检工程师、批量检测场景）：
兆欧表（绝缘电阻测试仪） ：通常选用500V DC或1000V DC档位，用于测量继电器线圈与框架、触点间的绝缘电阻，合格标准一般要求≥100MΩ-5-6。
可调直流/交流电源：用于测试吸合电压和释放电压。例如DC24V继电器，需从0V缓慢升高电压直至听到吸合声，记录此时的吸合电压值-6。
示波器（选配） ：用于精确测量动作时间、释放时间和触点回跳时间，分辨率为微秒级-6。
继电器综合参数测试仪（批量质检专用） ：可自动测试线圈电阻、接触电阻、吸合电压、释放电压、吸合时间、释放时间等十多个参数，一台设备能替代多台仪器，大幅提升检测效率-38。
红外热像仪：用于非接触式监测继电器线圈温升，判断是否存在异常发热-5。
2.2 工业继电器检测安全注意事项（重中之重）
在工业场景下检测继电器，安全是第一要务。以下4条核心注意事项必须严格执行：
断电与放电：绝对确保被测继电器及相关回路已完全断电（包括主电源和控制电源）。对于带有电容等储能元件的电路，必须进行可靠放电。遵循“上锁挂牌”（LOTO）程序，防止误送电-6。
防高压触电：使用兆欧表进行绝缘测试时，施加电压可达500V甚至1000V DC，手勿触碰测试导线的金属部分和继电器金属部件-6。
防静电保护：操作敏感电子元件或测试微小信号触点时，建议佩戴防静电手环，避免静电放电损伤器件-6。
环境安全：在干燥、整洁、光线充足的环境下操作，远离易燃易爆气体。测试前检查继电器是否有明显烧焦痕迹或异味，异常器件不得盲目通电。
2.3 继电器基础认知（适配工业精准检测）
工业控制中最常用的是电磁继电器，其核心结构包括线圈、衔铁、动触点和静触点。理解以下几个关键参数，是精准检测的前提：
线圈额定电压：常见的有DC12V、DC24V、AC220V等，必须与控制电路电压精确匹配。例如PLC输出模块常用DC24V线圈继电器-58。
触点形式：分为常开（NO，Normally Open，未通电时断开）、常闭（NC，Normally Closed，未通电时导通）和转换型（COM端与NO或NC之间切换）。
触点容量：通常标注为250VAC/5A、30VDC/5A等，选型和检测时需确保负载电流在触点额定范围内。
动作/释放时间：一般要求动作时间≤15ms，释放时间≤10ms，具体依产品规格书而定-5。
了解这些参数后，就可以根据型号查阅对应规格书，作为后续检测的对比依据。
三、核心检测方法
3.1 基础检测法（工业现场快速初筛）
适合电子维修人员在新到货元器件上机前或设备故障快速初判时使用，无需复杂仪器。
第一步：外观与机械检查
检查继电器外壳是否有裂纹、烧焦痕迹或变形。
检查引脚是否有弯曲、锈蚀、断裂或虚焊-6。
检查安装是否牢固（导轨卡扣是否到位，底座插接是否紧密）-6。
对于带手动操作按钮的继电器，尝试按压按钮，感受是否有卡滞或阻力过大，观察触点动作指示窗是否同步顺畅-6。
判断标准：若发现外壳严重烧焦、引脚断裂、按钮卡死等情况，继电器可直接判定为损坏。
3.2 万用表检测继电器方法（工业新手重点掌握）
万用表是电子维修人员和质检从业者最常用的工具。检测分为“静态检测”（不通电）和“动态检测”（通电）两个阶段。
静态检测（不通电时） ：
线圈电阻测量：将万用表调至电阻档（量程通常选R×100或R×1k）。测量线圈两个引脚之间的电阻值，与同型号正常继电器的线圈电阻进行对比。一般电磁继电器线圈电阻在25Ω~2kΩ之间，线圈额定电压越高，电阻越大-30。
正常：阻值与标称值相符（通常在±10%公差内）-6。
异常：阻值无穷大→线圈开路损坏；阻值接近0Ω→线圈短路损坏-。
触点电阻测量：将万用表调至R×1档（或通断档）。测量常闭（NC）触点两端的电阻值，正常应为0Ω（导通状态）；测量常开（NO）触点两端的电阻值，正常应为无穷大（开路状态）-30-。
异常：常闭触点阻值大于0Ω→触点氧化或接触不良；常闭触点阻值无穷大→触点开路损坏；常开触点阻值为0Ω→触点粘连短路-30。
动态检测（通电测试吸合能力） ：
给线圈施加额定工作电压（如DC24V继电器接入24V电源）。
通电后应听到清晰的“咔嗒”吸合声。
再次用万用表R×1档测量触点：常闭触点应变为断开（阻值无穷大），常开触点应变为导通（阻值0Ω）-30-。
断电后应再次听到“咔嗒”释放声，常闭/常开触点恢复初始状态。
判断标准：若通电后无声、触点不切换，或切换后触点电阻异常，说明继电器已损坏（可能原因为线圈局部短路导致吸合力不足，或内部触点切换部件损坏）-30。
工业实用技巧：在工业现场，可通过PLC参数快速辅助判断。例如西门子变频器中，通过设置P073x=1或0可改变继电器输出状态，若无论设置为何值继电器触点状态均无变化，说明继电器已损坏-101。
3.3 工业专业仪器检测继电器方法（进阶精准检测）
适用于工厂流水线批量检测、质检部门高精度校验和专业维修场景。
3.3.1 吸合电压与释放电压测试
操作步骤（以DC线圈继电器为例）：
使用可调直流电源，正负极正确连接到线圈引脚-6。
从0V开始缓慢升高电源电压，同时监测触点状态。
记录继电器可靠吸合（听到清晰“咔嗒”声且触点切换）时的电压值——此即为吸合电压。
继电器吸合后，缓慢降低电源电压，记录触点可靠释放时的电压值——此即为释放电压-6。
判断标准：
吸合电压应≤额定线圈电压的85%（典型要求，具体参考规格书）-6。
释放电压应≥额定线圈电压的10%（典型要求）-6。
若吸合电压过高（超过额定电压），可能为线圈匝间短路或机械卡滞；若释放电压过低（接近0V），可能为触点粘连或铁芯剩磁。
3.3.2 绝缘电阻测试
使用兆欧表测量继电器不同部件之间的绝缘性能，包括线圈对框架、线圈对触点、不同组触点之间的绝缘电阻-6。
操作步骤：
将兆欧表一个测试端连接到继电器线圈引脚，另一个连接到继电器金属安装架或所有触点公共端。
施加额定测试电压（通常500V DC或1000V DC），保持规定时间（通常1分钟）。
读取稳定的绝缘电阻值。
判断标准：合格值通常要求≥100MΩ（依据IEC 61810-1或GB/T 14048.5标准）-5-6。若绝缘电阻低于此值，可能存在绝缘材料老化、受潮或污染，存在漏电风险。
3.3.3 接触电阻高精度测量
常规万用表测量触点电阻只能判断“通”或“不通”，但无法检测微小的接触不良。对于高可靠性要求的工业场景，需要使用专业方法精确测量接触电阻-6。
四线法测量：采用四线制消除引线电阻误差，可达到微欧级测量精度，是目前工业检测中最推荐的方法-111。
动态测量法（更真实可靠）：
给线圈施加额定电压，使触点可靠闭合。
在触点回路中串联模拟负载，施加接近触点额定电流的测试电流（如1A~10A DC）。
测量触点两端的毫伏级压降，根据欧姆定律（R=U/I）计算接触电阻-6。
判断标准：工业继电器接触电阻通常要求小于100mΩ，对于微小信号负载要求更高（如＜50mΩ甚至＜20mΩ）-5-6。若阻值过大或波动剧烈，表明触点已氧化、烧蚀或接触不良。
3.3.4 时间参数测试（批量检测与专业质控）
对于高频开关、高速切换等应用场景，动作时间和释放时间是关键指标。
操作步骤（使用示波器或继电器综合参数测试仪）：
动作时间：从线圈电压达到设定值（如90%额定电压）到NO触点稳定闭合所需的时间-6。
释放时间：从线圈电压降至设定值（如10%额定电压）到NO触点完全断开所需的时间-6。
回跳时间：触点闭合或断开瞬间的机械抖动持续时间。
判断标准：典型工业继电器动作时间≤15ms，释放时间≤10ms-5。测量值应不超过规格书允许的最大值。
批量检测技巧：使用继电器综合参数测试仪（如SR202B型），可将多达100组测试条件预存于设备中，一键调用，测试时间≤1.5秒/只，大幅提升批量质检效率-38。在多通道自动校验仪的辅助下，还能自动判断待测参数是否超出报警阈值，实现“合格/不合格”自动判定-。
四、补充模块
4.1 工业不同类型继电器的检测重点
| 继电器类型 | 典型应用场景 | 检测核心重点 |
|---|---|---|
| 中间继电器 | PLC输出模块、DCS系统信号中转 | 触点动作可靠性、吸合电压≤85%额定值、释放电压≥10%额定值、线圈电阻偏差≤±10%-58-6 |
| 安全继电器 | 急停系统、安全门监控、符合EN ISO 13849标准 | 强制导向结构测试、触点冗余保护验证、符合PL性能等级要求（a~e级）--22 |
| 时间继电器 | 延时控制电路（电机星三角启动、延时停机） | 延时精度（时间设定值与实际动作值的偏差）、重复误差（连续多次动作的一致性） |
| 热继电器 | 电机过载保护 | 整定电流值的准确性、热元件受热形变的响应特性、复位机构的可靠性 |
| 固态继电器（SSR） | 高频开关、防爆环境、加热器控制 | 漏电流测量、输出导通压降检测（大电流型号需重点监测温升）-58 |

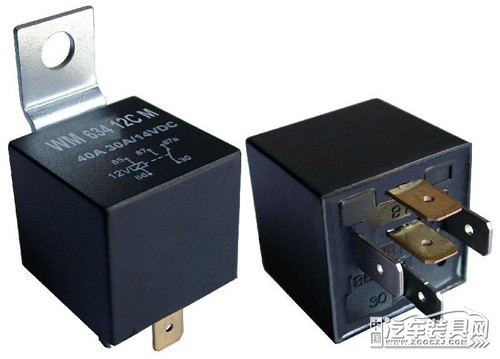

| 汽车继电器（工业车辆/AGV） | 电动车窗、燃油泵、刹车系统 | 线圈电阻范围30~120Ω（12V系统）、振动测试（5~200Hz）、温度循环（-40℃~125℃）--93 |
4.2 工业继电器检测常见误区（避坑指南）
以下6个高频误区在工业现场屡见不鲜，务必警惕：
| 误区 | 危害 | 正确做法 |
|---|---|---|
| 只用万用表测量线圈电阻就下结论 | 漏判触点氧化、吸合力不足、绝缘性能下降等隐性故障 | 线圈电阻正常≠继电器正常，必须完成通电吸合测试和触点电阻测量-30 |
| 检测时使用超出额定值的测试电流 | 高电流破坏触点表面氧化膜，导致测量结果失真，严重时直接烧毁触点 | 接触电阻测量应使用额定负载电流或行业标准测试电流-6 |
| 忽略线圈驱动电压匹配 | 将AC220V线圈错接DC24V电源→无法吸合；将DC24V线圈错接AC220V电源→线圈烧毁 | 检测前必须核对继电器型号与驱动电源类型、电压等级 |
| 环境温度对测量结果的影响未予考虑 | 线圈电阻值随温度变化（铜导线电阻温度系数约+0.4%/℃），冷态与热态测量值差异可达10%~20% | 优先在冷态（室温下未通电）测量线圈电阻，对比规格书参考值时考虑温度因素 |
| 线圈反向并联二极管的误区 | 对于内部集成反向并联二极管（抑制反电动势）的继电器，万用表测线圈电阻时显示的是二极管正向压降对应的“伪阻值”，而非真实线圈电阻 | 测量前确认继电器是否内置二极管；有内置二极管时应从规格书获取线圈电阻参考值，而非依赖万用表读数 |
| 绝缘电阻测试电压选择不当 | 用500V兆欧表测试低压信号继电器的线圈与触点间绝缘，过高的测试电压可能击穿内部薄弱绝缘 | 根据继电器额定工作电压选择测试电压：额定≤60V的选择250V DC档位；额定＞60V的选择500V DC档位 |
4.3 工业继电器失效典型案例（实操参考）
案例一：PLC控制系统输出异常，继电器触点粘连导致电机无法停机
故障现象：某汽车零部件加工生产线，PLC输出模块控制的冷却水泵在收到停机指令后仍持续运转，导致设备过热报警。
检测过程：
断电后拆下控制水泵的中间继电器，外壳无明显异常。
万用表静态检测：线圈电阻正常（约720Ω，与规格书相符）；但常开触点（NO）在未通电状态下测得阻值约0.3Ω（远低于正常的无穷大），判断常开触点已粘连。
检查电路发现，该继电器控制的是感性负载（水泵电机），且电路中没有安装浪涌吸收元件。频繁启停过程中，电机启动浪涌电流产生的电弧使触点熔化并粘连-20。
解决方法：更换同型号继电器，并在触点两端并联RC浪涌吸收电路（推荐参数：100Ω电阻串联0.1μF电容），降低电弧对触点的损伤。
数据警示：工业场景中触点失效占比超70%，其中触点焊接与碳化是主因；线圈故障（如过压烧毁）占比约20%-22。
案例二：继电器线圈绝缘不良引发设备误跳闸
故障现象：某变电站出口中间继电器在正常运行时发生误动作，导致断路器误跳闸，造成大面积停电事故。
检测过程：
对故障继电器进行全面检测：线圈直流电阻测量值在正常范围内。
使用500V兆欧表测量电压线圈与电流线圈之间的绝缘电阻，测得值仅为0.5MΩ（远低于≥100MΩ的合格标准）。
进一步分析发现，由于制造工艺问题，两个线圈间的绝缘材料存在薄弱点，长期运行后发生局部击穿，导致电压线圈的电流窜入电流线圈回路，触发了误动作-69。
解决方法：更换为经过严格绝缘测试的合格继电器，并在日常维护中定期对同类继电器进行绝缘电阻抽检，防范于未然。
经验教训：绝缘电阻测试是继电器检测中极易被忽视但至关重要的环节。尤其是在电力系统、安全控制等高可靠性要求场合，必须纳入常规检测项目。
五、结尾
5.1 继电器检测核心（工业高效排查策略）
基于工业控制场景的实际需求，建议采用分级检测策略，高效定位故障：
| 检测层级 | 检测方法 | 适用场景 | 耗时预估 |
|---|---|---|---|
| L1 初筛 | 外观检查 + 线圈电阻测量 | 新到货验收入库、日常巡检快速判断 | ≤2分钟/只 |
| L2 功能确认 | 万用表静态+动态检测（通电吸合测试） | 现场维修快速诊断、故障定位 | 3~5分钟/只 |
| L3 性能验证 | 吸合/释放电压测试 + 绝缘电阻测试 | 质检部门性能抽检、高可靠性设备校验 | 5~10分钟/只 |
| L4 批量质控 | 继电器综合参数测试仪自动化测试 | 工厂流水线批量检测、供应商来料检验 | ≤1.5秒/只 |
高效排查口诀：“一看二测三通电，外观线圈触点和；吸合释放测绝缘，批量上仪不用愁。”
5.2 继电器检测价值延伸（工业维护与采购建议）
日常维护建议：
在高频开关或感性负载电路中，建议为触点加装RC浪涌吸收电路或压敏电阻，可延长触点寿命2~3倍-。
定期（建议每季度）对关键回路继电器进行绝缘电阻抽检，及时发现老化隐患。
环境恶劣场所（高温、高湿、多粉尘）应优先选用密封型继电器或带防护外壳的型号，降低环境对继电器性能的影响。
记录每台继电器的安装位置和更换日期，建立电子台账便于追溯-。
采购与校准建议：
采购时关注继电器是否符合GB/T 14048.5、IEC 61810-1等标准，优先选择通过相关认证的产品-5。
对于批量采购，建议在入库前进行关键参数（线圈电阻、吸合电压、接触电阻）抽检，比例不少于5%。
专业质检部门应定期校准检测仪器（万用表、兆欧表、可调电源等），确保测量数据准确可靠。
