PCB拼板检测实战指南:从SMT产线到专业质检,手把手排查V割开裂与AOI盲区

小编 3 0

一、引言(PCB拼板检测概述)

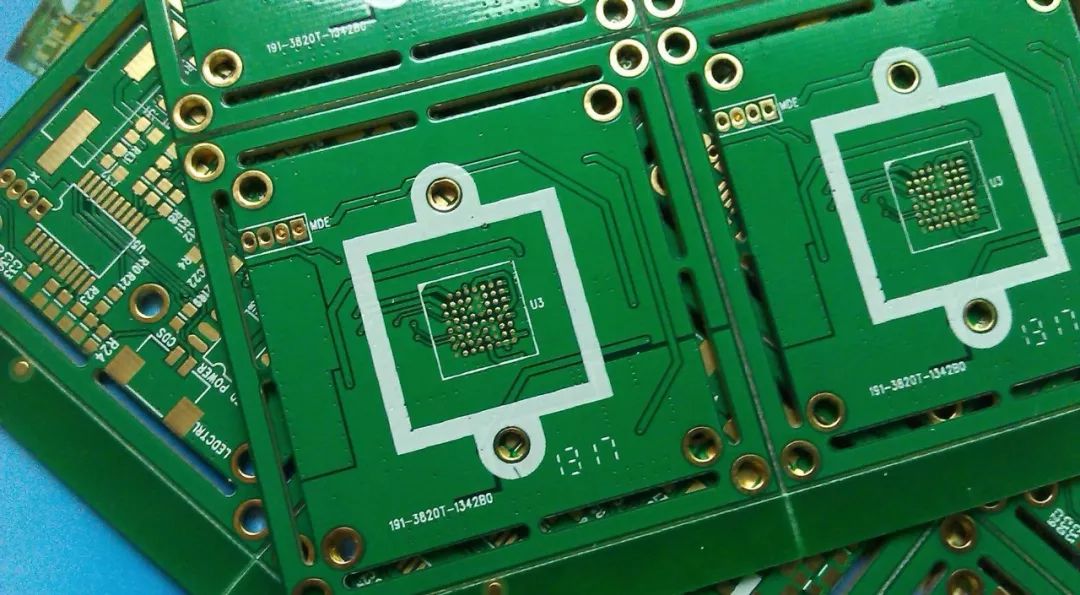

PCB拼板(Panelization)是将多个独立的电路板单板组合成一块进行加工生产的技术,它在PCB打样和SMT贴片过程中被广泛应用-1。拼板的核心价值在于提升SMT产线加工效率——设备无需频繁切换和定位单个PCB,而是一次性处理整块拼板,减少空闲时间和准备时间-。同时,合理的拼板还能降低PCB加工成本和SMT贴片加工费用,尤其对于接近或超过百片的批量订单,拼板生产可以避免收取“SMT最小贴片加工费”-1

在SMT贴片流水线上,每个工厂都根据流水线加工要求规定电路板的最佳尺寸范围。当单板尺寸小于工厂规定尺寸(如小于100mm×70mm)时,就必须通过拼板来适配贴片机、回流焊和AOI等设备的流转需求-20。拼板并非“把几块板子连在一起”那么简单。从V割偏位、内层开裂到锣边毛刺、邮票孔分板拉伤,拼板加工过程中的各类缺陷若未及时发现,将导致批量报废甚至下游系统级故障-21。掌握一套系统、专业、贴合SMT产线实际的PCB拼板检测方法,已成为电子制造从业者的核心能力。

本文结合IPC-A-600外观验收标准、IPC-6012刚性印制板性能规范等国际标准,从SMT工厂、PCB制造厂、消费电子代工厂三大行业场景出发,系统梳理PCB拼板检测的实操流程-31。无论您是SMT产线质检员、PCB制造工程师,还是电子制造行业的入门从业者,都能在本文中找到适合自己水平的检测方法。新手可快速上手基础外观初筛,专业人士则能掌握飞针测试、AOI光学检测及X-Ray等进阶技术,全面提升拼板检测的准确性和效率。

二、前置准备(SMT工厂PCB拼板检测必备)

1. SMT工厂PCB拼板检测核心工具介绍

新手入门级工具(SMT产线质检员必备)

  • 20-50倍放大镜:用于快速检查拼板V割线深度一致性、板边毛刺、阻焊层气泡等表观缺陷。SMT工厂新手质检员可直接通过放大镜观察V割轨迹是否偏离、邮票孔边缘是否有拉丝状纤维。

  • 手持式数字万用表:用于拼板电气连通性快速初筛。SMT产线人员可测量拼板内各单板之间的导通性,判断是否存在开路或短路隐患。一般导通测试电阻值≤1Ω为合格-52

  • 普通卡尺:用于测量拼板外形尺寸、定位孔孔径、拼板总宽度是否符合产线设备要求。SMT产线常用的拼板宽度上限为260mm(SIEMENS线)或300mm(FUJI线)-20

专业进阶级工具(PCB制造厂/质检实验室配置)

  • AOI自动光学检测仪:基于机器视觉技术,通过高分辨率摄像头采集PCB图像,与标准图像对比识别缺陷。检测速度快(单块板检测时间≤30s),可识别最小0.02mm的线路残留,短路缺陷识别率≥99.5%-34。AOI是SMT产线在线批量检测的核心设备,适用于高产量、对成本敏感的批量生产场景-30

  • 飞针测试机:通过可移动探针接触PCB测试点,测量电气连通性,直接判断开路(电阻>1MΩ)或短路(电阻<100Ω)。核心优势是检测精度高、无需制作测试治具,适用于小批量打样与复杂PCB检测-34。目前行业内高端飞针测试机测试点数可达10万点/小时,探针精度±1μm,开路测试分辨率0.1Ω,可100%覆盖所有电气节点-34

  • X-Ray自动X射线检测仪:利用X射线穿透PCB,呈现内层线路、过孔、V割区域等隐藏结构,分辨率可达5μm,是检测多层板内层开裂和过孔堵塞的唯一有效手段-34-30

  • 阻抗测试仪(TDR时域反射仪) :用于高频PCB的特性阻抗测试,如50Ω±10%公差控制,验证信号完整性-31。对于5G通信、高速服务器板等应用场景,阻抗测试必不可少-31

工具选型建议:SMT工厂批量生产线应以AOI和飞针测试为主,搭配人工目检复核;PCB打样和小批量场景可侧重飞针测试和放大镜人工检查;多层高密度板必须引入X-Ray检测覆盖内层缺陷-34

2. SMT产线PCB拼板检测安全注意事项(重中之重)

⚠️ 以下4条安全注意事项必须严格执行,任何疏漏都可能导致设备损坏或人员伤害。

① 断电操作与防静电规范:在检测已贴装元器件的拼板时,务必确保整条SMT产线断电,并佩戴防静电手环或防静电手套。静电放电可能击穿贴片元件和PCB线路,造成隐性损伤。检测飞针和针床设备时,应先切断设备电源再进行探针清洁和更换,避免意外通电导致探针带电伤人。

② 设备规范使用与校准:使用AOI、飞针测试仪等专业设备前,必须按规程进行设备预热和校准。飞针测试探针接触压力应控制在5-20g,防止压力过大损伤焊盘或造成焊盘凹陷-34。AOI设备光源需定期清洁和校准,灰尘堆积会导致误判和漏判。

③ 带电检测防护(仅限功能测试场景) :若需对已贴装的拼板进行上电功能测试,应使用绝缘测试台架,将拼板固定后启动测试程序,全程禁止人体直接接触PCB带电区域。测试区域应设置隔离防护罩,防止测试过程中焊料飞溅或元件爆裂造成伤害。

④ 高压耐压测试安全:进行PCB耐压测试(如AC1500V/1min)时,操作人员必须佩戴绝缘手套,测试区域设置高压警示标识,测试设备接地良好。测试过程中禁止接触测试夹具和PCB-31

⑤ 拼板清理与防护:检测前用防静电软刷或清洁气枪清除拼板表面的粉尘、焊料球和毛刺碎屑。分板操作后产生的纤维状毛刺和碎屑容易污染检测设备探头和光学镜头,必须及时清理-

3. PCB拼板基础认知(适配SMT工厂精准检测)

在进行PCB拼板检测之前,了解拼板的基本结构和关键参数,是精准判断好坏的前提。

拼板的三种主要连接方式

  • V割(V-CUT) :通过V形切割槽将各单板连接在一起,分板后可能有丝状纤维毛刺,外形公差稍大(±0.4mm)-。适用于规则矩形板、批量生产场景。

  • 邮票孔:在单板连接处设计一排小孔(邮票孔),分板时沿孔桥掰开。适用于异形板、圆形板等无法V割的板型-41

  • 桥连拼版:在单板之间保留少量连接桥,成型后通过CNC锣空或手工掰开。适用于板边有器件、不能无间距拼版的场景-

拼板的关键检测参数

  • 拼板外形尺寸:单板尺寸小于100mm×70mm时应进行拼板。拼板长度推荐100mm~400mm,宽度70mm~400mm-20。拼板宽度必须适配SMT产线设备:SIEMENS线≤260mm,FUJI线≤300mm-20

  • V割剩余厚度:V割后剩余厚度应为板厚的1/4~1/3,最小厚度≥0.4mm。板厚低于1.2mm的薄板不适合V割拼板-25

  • Mark点(光学定位基准) :拼板内每块小板至少要有三个定位孔(3≤孔径≤6mm),定位孔1mm内不允许布线或贴片。Mark点周围应留出1.5mm无阻焊区-20-25

  • 工艺边:拼板边框与内部小板之间、小板与小板之间的连接点附近不能有大的器件,元器件与板边应留出大于0.5mm的空间,确保切割刀具正常运行-20

  • IPC质量等级:PCB检验标准通常参照IPC II级或III级,高可靠性产品需满足IPC-6012 III级标准,其对质量管控点要求更严格-10

三、核心检测方法(SMT产线PCB拼板实操分层指南)

1. PCB拼板基础外观检测法(SMT工厂新手快速初筛)

适用于SMT产线新手质检员、PCB制造厂来料检验人员。无需复杂设备,通过肉眼和放大镜即可完成初步筛查。

操作步骤

第一步:V割线外观检查。 使用20倍放大镜检查V割线是否连续、笔直,V割深度是否均匀。V割左右两边槽口的偏移量应小于0.1mm,超过此公差说明V割偏位,将导致分板困难或单板边缘不平整-25

第二步:板边毛刺和纤维丝检查。 用手套轻抚拼板边缘,感受是否有明显毛刺或纤维丝。V割分板后可能残留丝状纤维,可用软毛刷刷除。但若毛刺过多或纤维丝深入线路区域,则属于严重缺陷-

第三步:外形尺寸测量。 用卡尺测量拼板总宽度和长度,确认是否符合产线设备要求。同时检查拼板外框是否采用闭环设计——闭环边框可确保拼板固定在夹具上不会变形-20

第四步:定位孔和Mark点检查。 确认拼板四角是否有定位孔(孔径4mm±0.01mm),孔壁是否光滑无毛刺,孔的强度是否适中以保证在上下板过程中不会断裂-20。检查Mark点周围1.5mm内是否无阻焊覆盖。

判断标准

  • 合格:V割线笔直均匀、无明显偏移;板边光滑无毛刺;外形尺寸在公差范围内;定位孔孔径准确、孔壁光滑。

  • 不合格:V割偏移>0.1mm;板边有大量毛刺或纤维丝渗入线路;外形尺寸超差;定位孔有裂纹或毛刺。

SMT工厂注意要点:对于异形板或不规则外形板,基础外观检测往往不够。异形板采用无间距V割拼板时,容易出现尖角位置锣刀铣不到位、产生毛刺的问题-41。此类板型应优先采用邮票孔连接方式拼板,并进行更详细的电气性能检测。

2. 万用表检测PCB拼板方法(SMT工厂新手重点掌握)

万用表是SMT产线新手最易上手的电气检测工具,可用于判断拼板内各单板之间的连通性和绝缘性能。

检测模块一:拼板内单板间连通性测试

  • 仪器档位选择:将万用表调至电阻档(Ω档),选择200Ω或更低量程。

  • 操作方法:分别测量相邻单板之间公共网络(如GND)的电阻值。红黑表笔分别接触两块单板上的同一网络测试点。

  • 判断标准:电阻值≤1Ω为正常导通-52。若显示OL(过载)或电阻值非常大(>100kΩ),说明该网络存在开路,可能是V割或邮票孔分板区域线路断裂所致。

检测模块二:相邻网络间绝缘电阻测试

  • 仪器档位选择:万用表调至电阻档最高量程(通常为20MΩ或200MΩ档)。

  • 操作方法:测量相邻单板之间不同网络的绝缘电阻,例如信号线与GND之间、电源线与信号线之间。

  • 判断标准:绝缘电阻应≥100MΩ-52。若绝缘电阻显著偏低(如<10MΩ),说明存在微短路或漏电,可能是V割区域铜屑残留或板材污染所致。

SMT工厂新手指南:在批量检测前,先准备一块已知合格的拼板作为“黄金样板”,测量并记录各关键测试点的电阻参考值。后续检测时,将待测板的数据与黄金样板对比,能更快发现异常。

3. 行业专业仪器检测PCB拼板方法(进阶精准检测)

适用于PCB制造厂质检实验室、SMT工厂批量产线、第三方检测机构。采用AOI、飞针测试、X-Ray等专业设备,实现高精度、高效率的批量检测。

检测方法一:AOI自动光学检测——拼板外观缺陷快速筛查

AOI是SMT产线在线批量检测的核心设备。将拼板送入AOI设备轨道,设备通过高分辨率摄像头(分辨率达10μm)自动采集图像,与标准图像对比识别缺陷-34

AOI检测核心项目

检测项目检测内容判断标准(IPC-A-600 Class 2)
V割线路损伤V割区域附近线路是否有缺口或残留线路缺口宽度≤线宽20%可接受
邮票孔边缘毛刺邮票孔周围有无铜箔残留或毛刺残留物≤0.1mm可接受
焊盘偏移焊盘位置是否超出设计公差偏移量≤±25μm-31
阻焊缺陷阻焊层是否有气泡、脱落或覆盖不全气泡直径≤0.3mm,无暴露线路
丝印清晰度字符、位号是否清晰可辨可读性100%

AOI检测注意要点:AOI无法检测内层线路、过孔内部等肉眼不可见的缺陷,需与飞针测试、X-Ray配合使用-34。AOI编程调试时,需为拼板预留足够的工艺边空间(Tooling Strips),避免检测工具损坏板边元件-。高质量的Mark点(基准点)可以提高AOI的定位精度,降低错误报警次数。

检测方法二:飞针测试——拼板电气性能精准验证

飞针测试是通过可移动探针接触PCB测试点,测量电气连通性,直接判断开路或短路,适用于小批量打样与复杂PCB检测-34

飞针测试核心参数

测试项目测试方法合格标准
导通性测试测量线路网络连通性电阻值≤1Ω@10mA-52
绝缘电阻测试验证相邻线路绝缘性能≥100MΩ@100VDC-52
短路/开路定位识别最小50μm线宽缺陷开路电阻>1MΩ,短路电阻<100Ω-34
介质耐压测试评估层间介质强度AC500V/1min无击穿-52
阻抗控制测试高频信号线特性阻抗分析10%公差-52

飞针测试实操流程

  1. 测试前准备:确认飞针测试机已完成校准,探针尖端无磨损。在PCB设计阶段为飞针测试预留测试点空间和工艺边边界-

  2. 测试程序加载:导入拼板的Gerber文件和网络表,设备自动生成测试路径。测试程序需包含所有电气节点的100%覆盖。

  3. 上机测试:将拼板固定在测试平台上,启动飞针测试。高端飞针测试机测试速度可达3000点/分钟,探针驱动确保每秒50次的击打速度,压力控制在5-10克-

  4. 结果分析:测试完成后,设备生成开路/短路报告,标注故障点坐标。SMT工厂质检人员可根据坐标快速定位缺陷位置。

检测方法三:X-Ray自动X射线检测——拼板隐藏缺陷穿透识别

对于多层板(≥8层)和高密度PCB,X-Ray是检测内层V割开裂、过孔堵塞、BGA焊点等隐藏缺陷的唯一有效手段-34

X-Ray检测重点

  • 内层V割开裂:观察V割区域的多层压合结构是否有分层或裂缝。典型案例:0.6mm厚板+V割间距<1.2mm时,多层压合应力集中容易导致内层开裂-21

  • 过孔质量:检查盲埋孔对准度、焊料填充率(≥75%合格)-31

  • 内层线路断裂:分辨率达5μm的X-Ray设备可识别0.01mm的内层线路断裂-34

SMT工厂批量检测策略:根据PCB层数、复杂度和批量规模,选择合理的检测组合方案。单/双面板批量生产采用“AOI+人工目检”即可,检测覆盖率≥99%;多层板(≥8层)必须采用“AOI+飞针测试+X-Ray”三级检测体系,检测覆盖率100%-34

四、补充模块(行业场景化知识扩展)

1. SMT工厂不同类型PCB拼板的检测重点

V割拼板的检测重点:重点检查V割深度一致性(剩余厚度≥0.4mm)和V割偏移量(<0.1mm)-25。薄板(板厚<1.2mm)不适合V割拼板,因为V割后剩余厚度过薄容易在运输和贴片过程中断裂。V割拼板的外形公差较大(±0.4mm),对尺寸精度要求高的产品需额外关注-

邮票孔拼板的检测重点:重点检查邮票孔周围的铜箔是否有拉伤或毛刺,邮票孔与内层导体间距是否足够(推荐≥0.35mm)-21。邮票孔位置太远或孔距太大容易导致连接位不足、分板时断板-41

半孔板拼板的检测重点:半孔板的半孔位置绝对不能采用V割方式拼板,否则V割会割掉半孔内的铜导致孔无铜。必须采用留间距锣空处理-41。检测时应重点确认半孔内壁镀层完整、无V割损伤痕迹。

异形板和圆形板的检测重点:异形板和圆形板无法V割,必须采用邮票孔桥连方式拼板。检测时重点检查连接位强度和分板后板边是否光滑无毛刺-41

2. PCB拼板行业检测常见误区(避坑指南)

误区①:认为“拼板只要能连在一起就行”,忽视工艺可行性。有些设计者仅把几块板子简单连接就叫作拼板,但未考虑生产机器的实际限制。例如,异形板未加支撑点直接拼板,在V割时机刀受力不平衡导致甩边报废-40正解:拼板设计必须结合生产设备参数,不规则外形需添加支撑边或改用CNC锣空成型。

误区②:忽视V割后内层开裂风险。多层薄板(如0.6mm厚、6层板)采用V割时,若V割间距<1.2mm,多层压合应力集中容易导致内层开裂,造成批量报废-21正解:薄板多层拼板应采用“V割+邮票孔复合拼板”,V割线间距≥1.5mm,并考虑添加应力释放槽。

误区③:依赖单一检测手段,忽略“检测盲区”叠加。只用AOI检测拼板,无法发现内层V割开裂和过孔堵塞-34正解:建立“AOI+飞针测试+X-Ray”三级检测体系,不同技术互为补充。

误区④:忽略环境温度对检测结果的影响。当工作温度接近或超过板材Tg值(玻璃化转变温度)时,PCB板材会从玻璃态转变为高弹态,失去刚性导致变形-。在高温环境下进行尺寸检测会得到错误数据。

误区⑤:邮票孔检测忽略内层间距。邮票孔与内层高速信号线间距过小(如仅0.2mm),分板时毛刺可能刺穿绝缘层,造成内层短路,而外观检测完全无法发现-21

3. PCB拼板失效典型案例(SMT产线实操参考)

案例一:高多层板V割后内层开裂——批量报废的代价

故障现象:某工厂生产一批6层0.6mm厚拼板,在SMT贴片后分板过程中,发现多块单板边缘出现线路断裂,导致贴装元件无法正常工作,批量报废率达15%。

检测排查过程:质检人员使用X-Ray检测设备对未分板的拼板进行检查,发现V割区域存在明显的层间分层和裂缝。进一步分析发现,V割线间距设计为1.0mm,而板厚仅0.6mm,多层压合应力在V割区域集中释放,导致内层线路被撕裂-21

解决方案:将拼板设计改为“V割+邮票孔复合拼板”,V割线间距扩大至≥1.5mm,内层添加0.2mm宽应力释放槽,板材材质选用TG170以上的FR-4。后续批次的检测合格率提升至98%以上-21

经验:多层薄板拼板V割设计时必须考虑应力因素,单纯依赖外观检测无法发现内层开裂隐患,必须引入X-Ray检测作为多层拼板出货前的必检项。

案例二:邮票孔毛刺刺穿内层绝缘层——隐蔽短路引发的售后危机

故障现象:某消费电子产品批量出货后,用户反馈产品出现间歇性故障,经返修分析发现是多层PCB内层存在隐蔽短路。

检测排查过程:质检团队对同批次未使用的拼板进行飞针测试和X-Ray检测,发现邮票孔区域存在内层短路。分析发现,邮票孔与内层高速信号线间距设计仅为0.2mm,分板时邮票孔边缘产生的毛刺刺穿了内层绝缘层,导致信号线与相邻层GND短路-21

解决方案:修改拼板设计,将邮票孔与内层导体间距扩大至≥0.35mm(推荐0.4mm),分板后增加孔边电浆清洗工艺消除毛刺-21。同时,在飞针测试程序中增加针对该区域的专项绝缘电阻测试项。

经验:邮票孔拼板的检测不能只关注外观毛刺,必须用飞针测试验证内层绝缘性能。内层间距设计应预留足够余量,避免因分板毛刺引发隐蔽性短路故障。

五、结尾(PCB拼板高效检测策略)

1. PCB拼板检测核心(SMT工厂高效排查策略)

结合SMT产线实际场景,本文提炼出分层级检测策略:

第一层级(新手入门/快速初筛) :放大镜外观检查+万用表连通性测试。适合SMT产线来料检验、PCB制造厂出货前的快速筛查。检查重点:V割偏移量、板边毛刺、外形尺寸、基本导通性。

第二层级(批量生产线/常规检测) :AOI自动光学检测+人工目检复核。检测覆盖率≥99%,单块板检测时间≤30s,适用于单/双面板、常规多层板的批量生产-34

第三层级(高可靠性产品/专业质检) :AOI+飞针测试+X-Ray三级检测体系。检测覆盖率100%,尤其适用于≥8层高密度板、汽车电子、医疗电子等高可靠性产品-34

SMT工厂高效检测流程建议:来料检验→AOI快速初筛→飞针测试电气验证→X-Ray抽检内层→人工目检复核→合格放行。此流程兼顾效率与准确性,已在行业内被广泛验证。

2. PCB拼板检测价值延伸(SMT工厂维护与采购建议)

日常维护建议

  • 定期校准检测设备:AOI设备光源和镜头每季度清洁一次,每年校准一次;飞针测试机探针每1000次测试后检查磨损情况,及时更换。

  • 建立检测基准库:为每种拼板型号建立“黄金样板”库,包含外观图像、电气测试基准值、X-Ray参考图像。每次检测前加载对应基准,大幅提升检测一致性。

  • 环境控制:检测环境温度建议控制在20-25℃,湿度40%-60%。高温高湿环境会影响PCB尺寸稳定性和绝缘电阻测试准确性。

采购与校准建议

  • 明确拼板设计规范:采购拼板时,务必在加工要求文件中明确拼板方式(V割/邮票孔/桥连)、工艺边尺寸、定位孔规格、Mark点要求以及检验标准(如IPC II级或III级)-11

  • 选择有高多层板工艺能力的供应商:高多层板拼板需专用V割设备与高精度CNC铣板机,精度要求±0.005mm,普通PCB厂难以满足-21

  • 批量订单要求提供检测报告:批量采购时,要求供应商提供AOI检测报告、飞针测试数据和X-Ray抽检图像,作为来料验收依据。

3. 互动交流(分享PCB拼板检测难题)

你在SMT产线或PCB制造厂的拼板检测中遇到过哪些棘手的难题?是V割偏移导致分板困难?邮票孔毛刺屡禁不止?还是AOI误报率太高影响效率?欢迎在评论区分享你的实操经验或检测困惑,我们一起探讨解决方案。

如果本文对您的拼板检测工作有所帮助,欢迎关注收藏,后续将持续分享更多PCB制造与检测领域的实战干货。下期预告:《PCB阻抗控制全流程解析——从设计到量产》。
