「笔记」信捷plc应用，编程前奏篇

本文目录

一，性能规格

二，特殊软元件

正文开始

一、性能规格

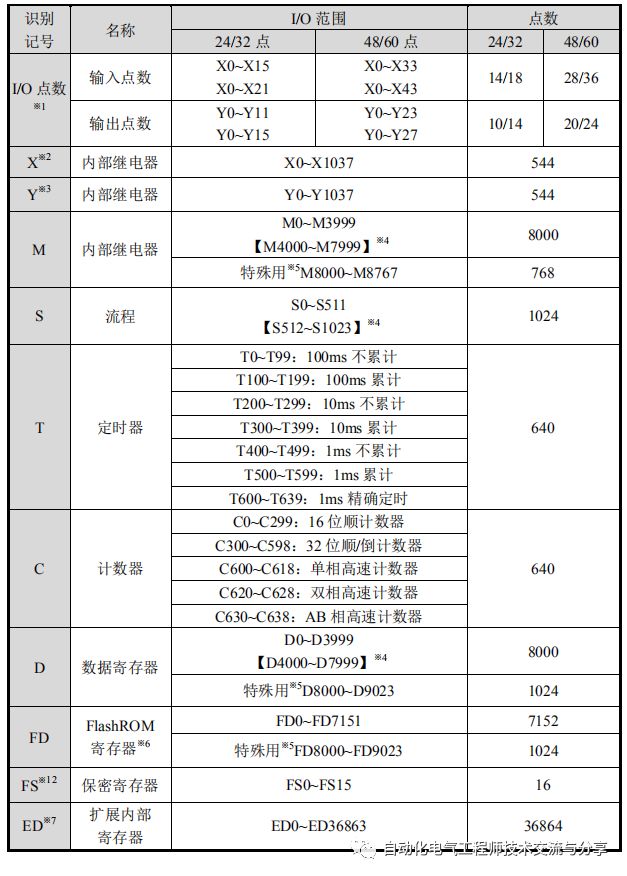

1，XC5系列的性能规格如下

注意：

（1），T定时器的累计与不累计区别。

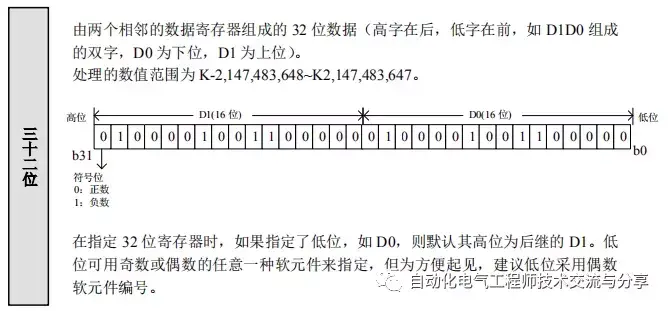

（2），D数据寄存器，一个“数字”大小为一个字（16位），两个“数字”为双字（32位）。如D0为一个字，D0-D1为双字。

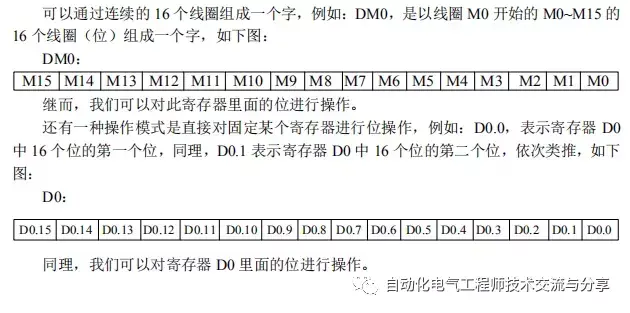

（3），M内部继电器，位写法为M0、M1...，前面加D，如DM0，则意思为M0-M15一共一个字（16位）。D区表示位的方法如下图。

/步骤一结束

二、特殊软元件

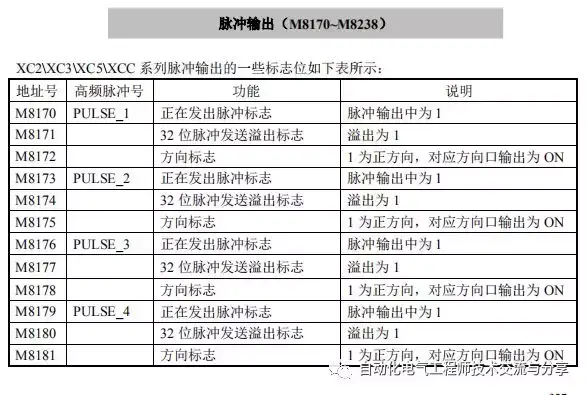

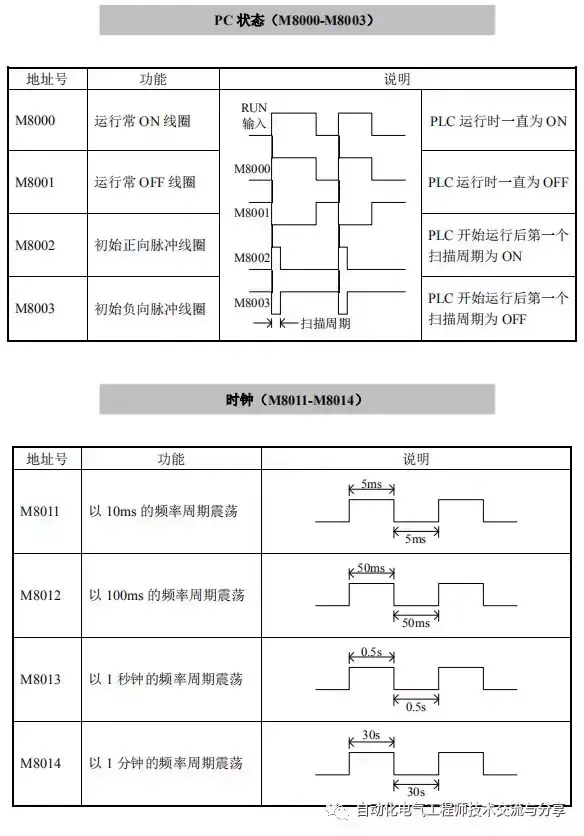

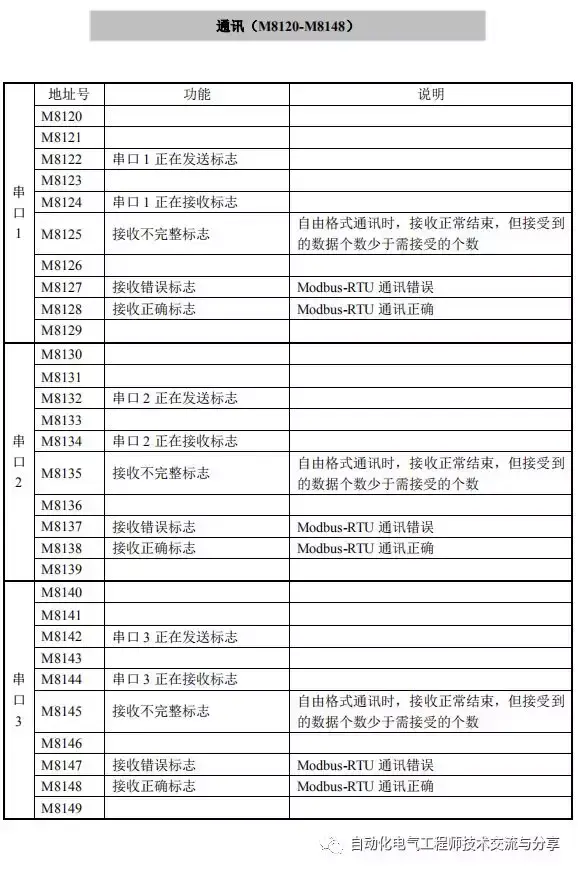

2，特殊辅助继电器

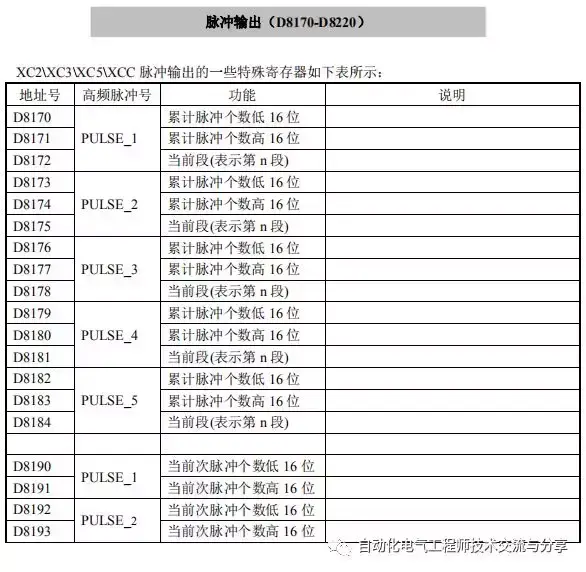

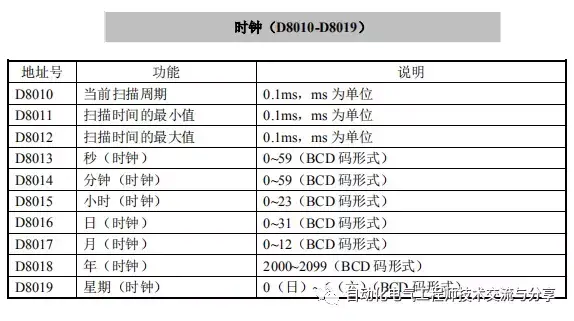

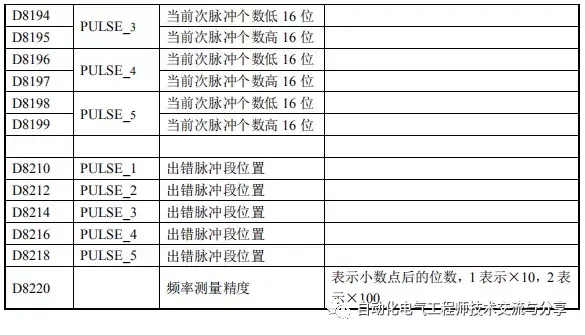

3，特殊数据寄存器

注：以上图片来源《XC系列可编程序控制器用户手册（基本指令篇） 》

/步骤二结束

本文目标完成。

往期文章：

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【C#自习室】1.4 程序中的输入与输出

【C#自习室】1.3控制台、WebForm程序的编写

【C#自习室】1.2 快速入门——对象三要素(下)

【C#自习室】1.2 快速入门——对象三要素(上)

【C#自习室】1.1 快速入门，编写一个触发按钮及弹出窗口

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下载

电工，如何从一名小白学会PLC编程？以下几个步骤非常重要

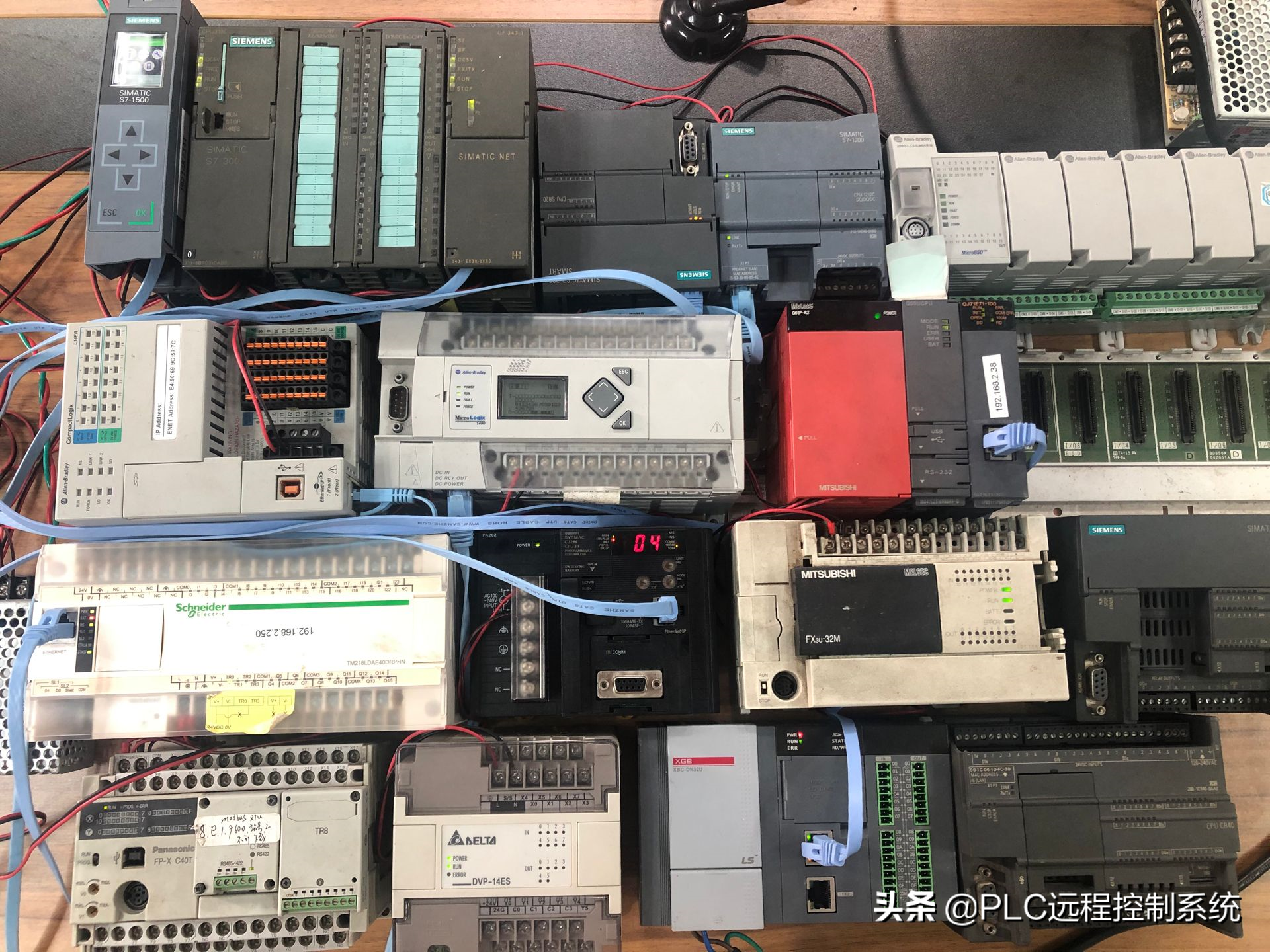

跟大家分享小编本人使用过的PLC以及一些学习心得，如下图，是本人在测试远程监控PLC数据，远程上下载PLC程序，以及工程项目中所使用的PLC实物图。

PLC实物图

该图中有19多中PLC，主要是罗克韦尔（AB）的PLC ，1756大型ControlLogix系列PLC，1769中型CompactLogix，小型PLC,Micro850，micro logo1400再到大型西门子S7-1500，中型S7-300,S7-1200,小型200SMART,s7-200.再到三菱Q00U,三菱FX,欧姆龙，松下，台达，信捷等PLC，安装软件如下

下图中包含一些使用过的组态软件，精通北京三维力控组态软件，熟悉西门子WINCC，亚控组态王等组态软件。

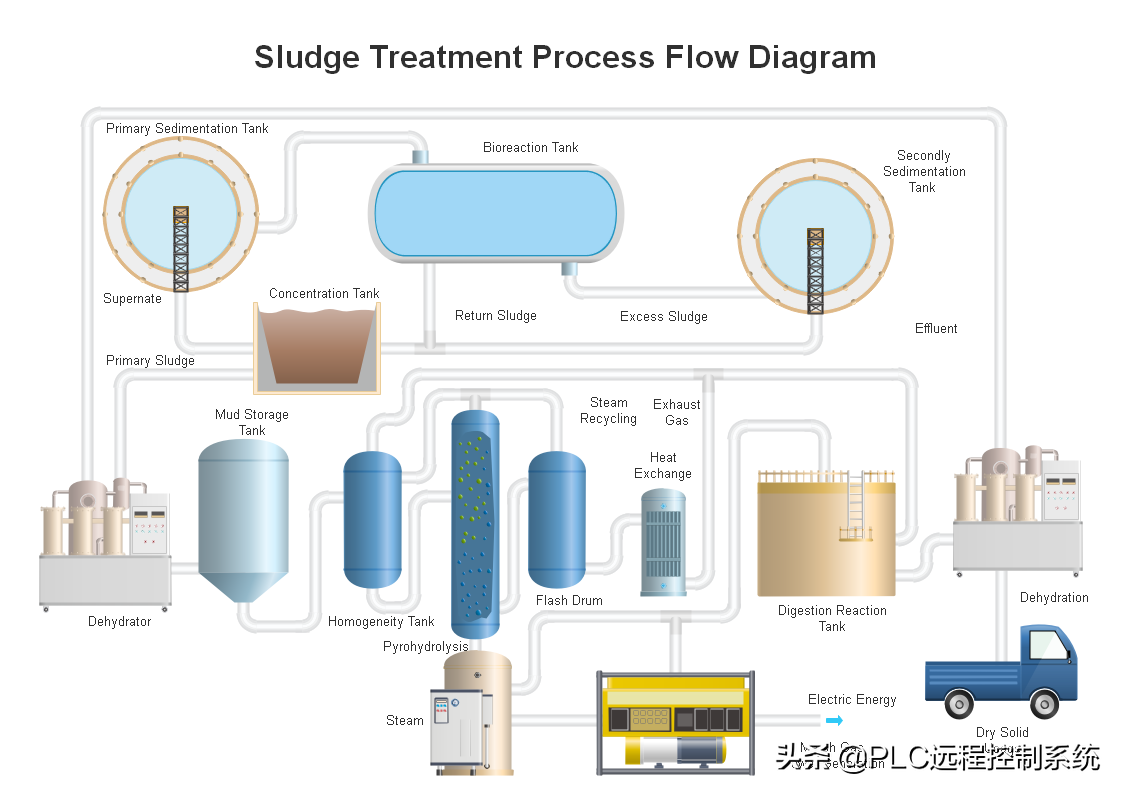

流程图

小编曾经使用软件如下。

安装的工控软件有4大类，1）上位机有：组态王6.55，KingSCADA3.52，西门子wincc7.2，博图V15，力控FC7.1，昆仑通态，易控2009，罗克韦尔RS view32，iFIX，Intouch，Kepware，巨控GiantView。2）触摸屏有 ：威纶通EB8000，Utility Manager，昆仑通态MCGSE，中达优控YKMD430，普洛菲斯PPro-face ，步科，Kinco HMIware，TP200v4.，西门子WinCC flexible 2008，南大NA-VIEW，信捷TouchWin。3）PLC：西门子博图V15，S7（ S7-300）,MicroWIN SP9(S7-200),MicroWIN SMART(smart200），三菱GX worK3，GX worK2，欧姆龙CX-Programmer，施耐德SoMachine Basic，永宏WinProladder，信捷XC系列编程工具，南大NAPro，台达ISPSoft 3.02，AB 罗克韦尔，1too， 智能模块：4)巨控GrmWebGUI，巨控远程下载PLC程序软件：GVCOM3

总结

第一步：多动手，先找一家电柜公司学会如何接线，如何快速排除故障

第二步:学习PLC编程先学会看硬件接线图（指的是电器接线图与PLC硬件接线图，如）

第三步：认识梯形图和继电器控制原理图符号的区别

第四步：了解编程元件的分类

第五步：熟识PLC基本指令

第六步：熟知简易编程器各键的功能第

七步：熟习编程器的操作第

八步：输入简单的可运行程序在监控状态下运行

第九步：试着编绘简易梯形图

第十步：学习视频，看别人怎么写，借鉴案例
