几张图教你编写PLC流水灯程序，别再说PLC难学了

（来源：百度文库）

小编整理不易，帮忙多多转发点赞哦~

关注+私信【资料】，免费领取三菱/西门子PLC全套资料

控制流水灯用PLC编写程序是这样实现的

1.控制题目要求 ：

当我按下启动按钮，八个指示灯分别按一秒依次做循环动作，当循环到第八个灯点亮了然后再从第一个灯点亮一直这样循环下去，按下启动停止按钮全部停止，再次按下启动按钮继续循环动作。

2.控制题目分析 ：

通过题目的控制要求，我们就知道了几个控制量，分别是输入：启动按钮、停止按钮,输出：8个指示灯。

3.输入输出分配：

输入部分：

X0：停止，X1:启动，

输出部分：

Y0-Y7(八个指示灯）

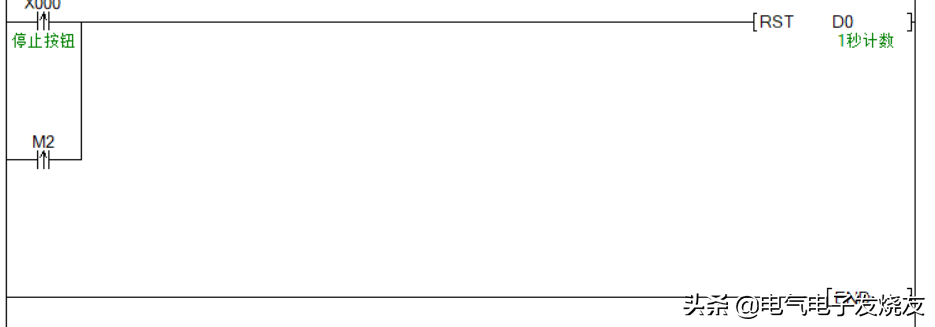

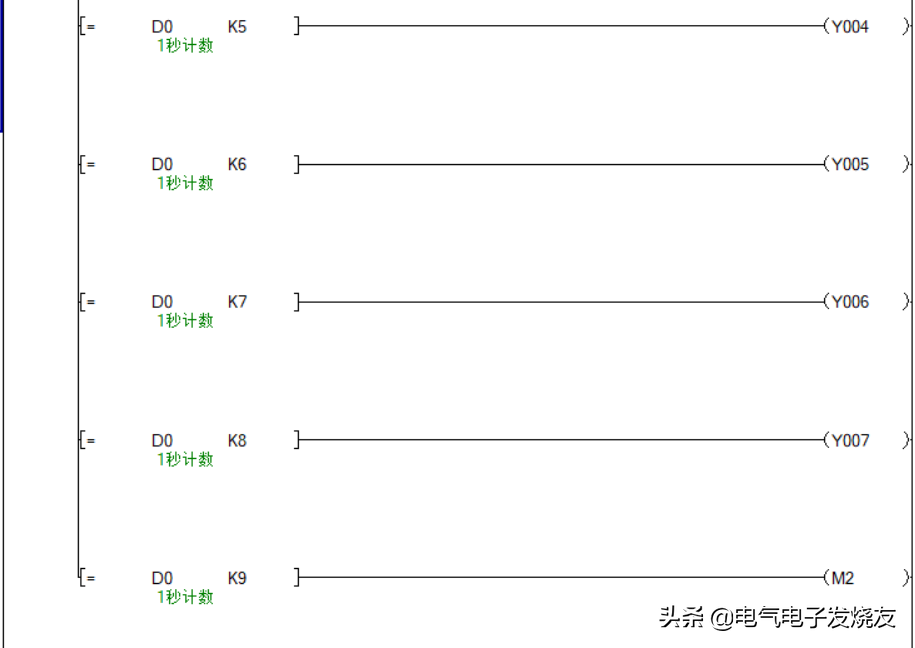

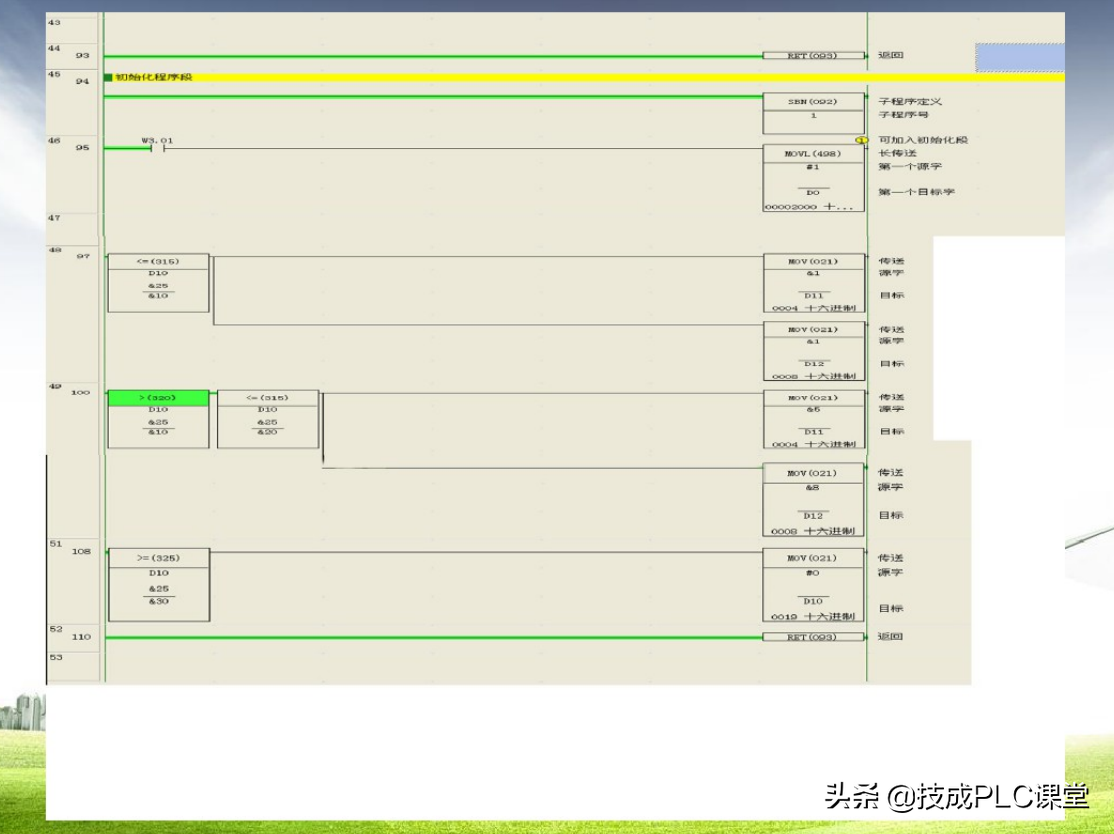

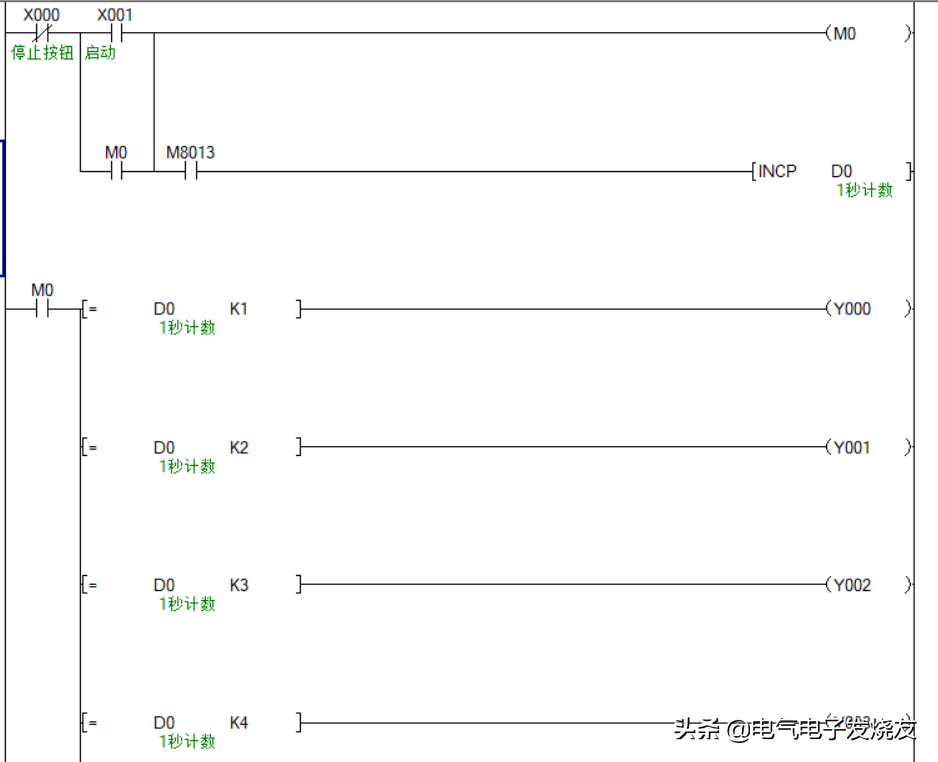

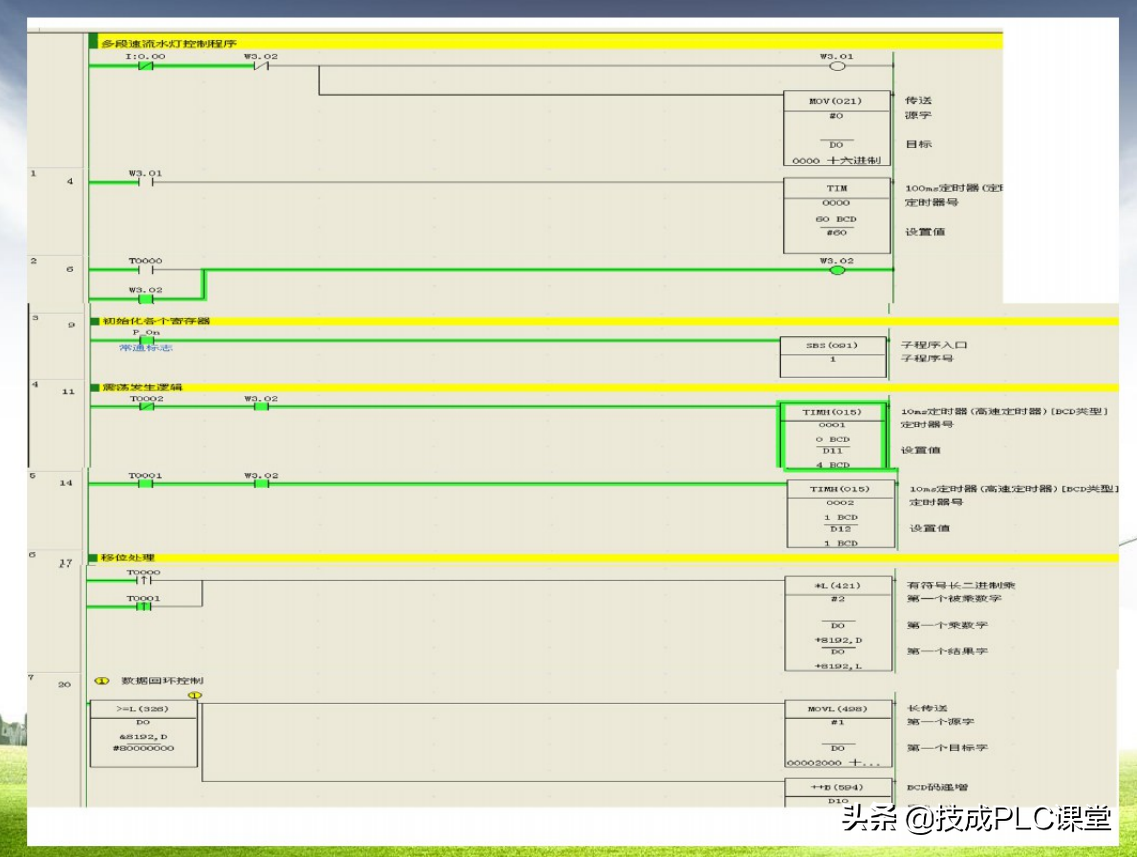

4：梯形图编程 ：

其实编写循环流水灯的方法有很多，也可以用左右位移指令等等，如果再从控制要求再加一个条件，那就是循环10次自动全部关闭停止，大家开动一下脑筋怎样实现呢？喜欢的朋友请点击关注，这道题目我也发布了视频，大家看的不是很直观可以去看视频去了解。
