朗风学堂（46）：PLC与电脑的连接方法以及程序的上传、下载方法

一、PLC与计算机的硬件连接

PLC与计算机连接需要用到通信电缆，常用电缆有两种，一种是FX－232AWCH（简称SC09）电缆，该电缆含有RS232C／RS422转換器；另一种FX-USB－AW（又称 USB－SC9－FX）电缆，如图所示，该电缆含有USB／RS232换器。

在选用PLC编程电缆时，先查看计算机是否具有COM接口，因为现在很多计算机已经取消了这种接口，如果计算机有COM接口，可选用FX－232AWC－H电缆连接PLC和计算机。在连接时，将电缆的COM头插入计算机的COM接口，电缆另端圆形插头插入PLC的编程口内。

如果计算机没有COM接口，可选用FX－USB－AW电缆将计算机与PLC连接起来。在连接时，将电缆的USB头插入计算机的USB接口，电缆另一端圆形插头插入PLC的编程口内。

当将 FX－USB－AW电缆插到计算机USB接口时，还需要在计算机中安装这条电缆配带的驱动程序。驱动程序安装完成后，在计算机桌面上右击“我的计算机”，在弹出的菜单中选择“设备管理器”，弹出设备管理器窗口，如图所示。

展开其中的“端口（COM和LPT）”，从中可看到一个虚拟的COM端口，图中为COM、记住该编号，在GX-Developer软件进行通信参数设置时要用到。

二、通讯设置

用编程电缆将PLC与计算机连接好后，再启动 GX Developer软件，打开或新建一个工程，再执行菜单命令“在线一传输设置”，弹出“传输设置”对话框，双击左上角的“串行USB”图标，出现详细的设置对话框，如图所示。

在该对话框中选中“RS232C”项，COM端口ー项中选择与PLC连接的端回号，使用 FX－USB－AW电缆连接时，端口号应与设备管理器中的虚拟COM端口号一致，在传输项中选择某个速度（如选19．2kbps），单击“确认“，返回“传输设置”对话框。

如果想知道PLC与计算机是否连接成功，可在“传输设置”对话框中单击“通信信设置”，若出现图所示的连接成功提示，表用PLC与计算机已成功连接，单击“确认”即完成通信设置。

三、程序的写入与读出

程序的写人是指将程序由编程计算机送人PLC，读出则是将PLC内的程序传送到计算机中，程序写入的操作说明见表所示，程序的读出操作过程与写入基本类似。在对PLC进行程序写入或读出时，除了要保证PLC与计算机通信连接正常外，PLC还需要接上工作电源。

图文讲解电脑用网线如何与PLC连接

本期给大家讲解一下电脑用网线如何与PLC通讯。

看下图，可以看到我用的是一个自带网口的PLC

下面先看电脑直接和PLC网线连接方式通讯

新建项目，机型最好和实际使用的PLC一样。

连接目标，选择以太网

这里选直连

下面是动图留意看，一切尽在不言中。

可以看到下面通讯成功啦

切换到在线读取就可以了。

重点来啦，PLC参数那里可以看到我设置的PLC的IP地址，我们记下。

下面再看看通过交换机怎么连？因为交换机上可能有多个PLC，所以我们需要准确的知道要连PLC的IP地址才能保证不会连错PLC。下图就是PLC网线到交换机，电脑网线也到交换机。

怎么通讯呢？依旧是重复上面做个的操作，新建项目

在连接之前记得设置电脑的IP地址哦，保证和PLC的IP地址在通一网段

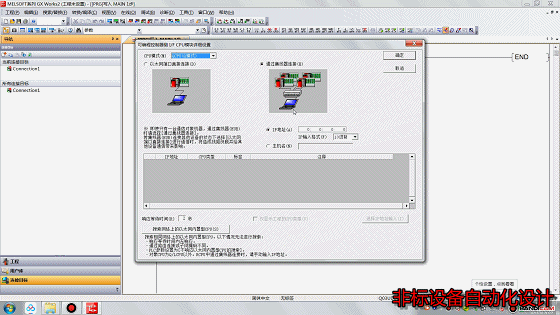

再连接目标唯一的区别就是下面选集线器连接，然后输入之前获取的PLC的IP地址

通讯成功

下面就一样读取操作了。

下面链接是视频讲解，谢谢观看！
